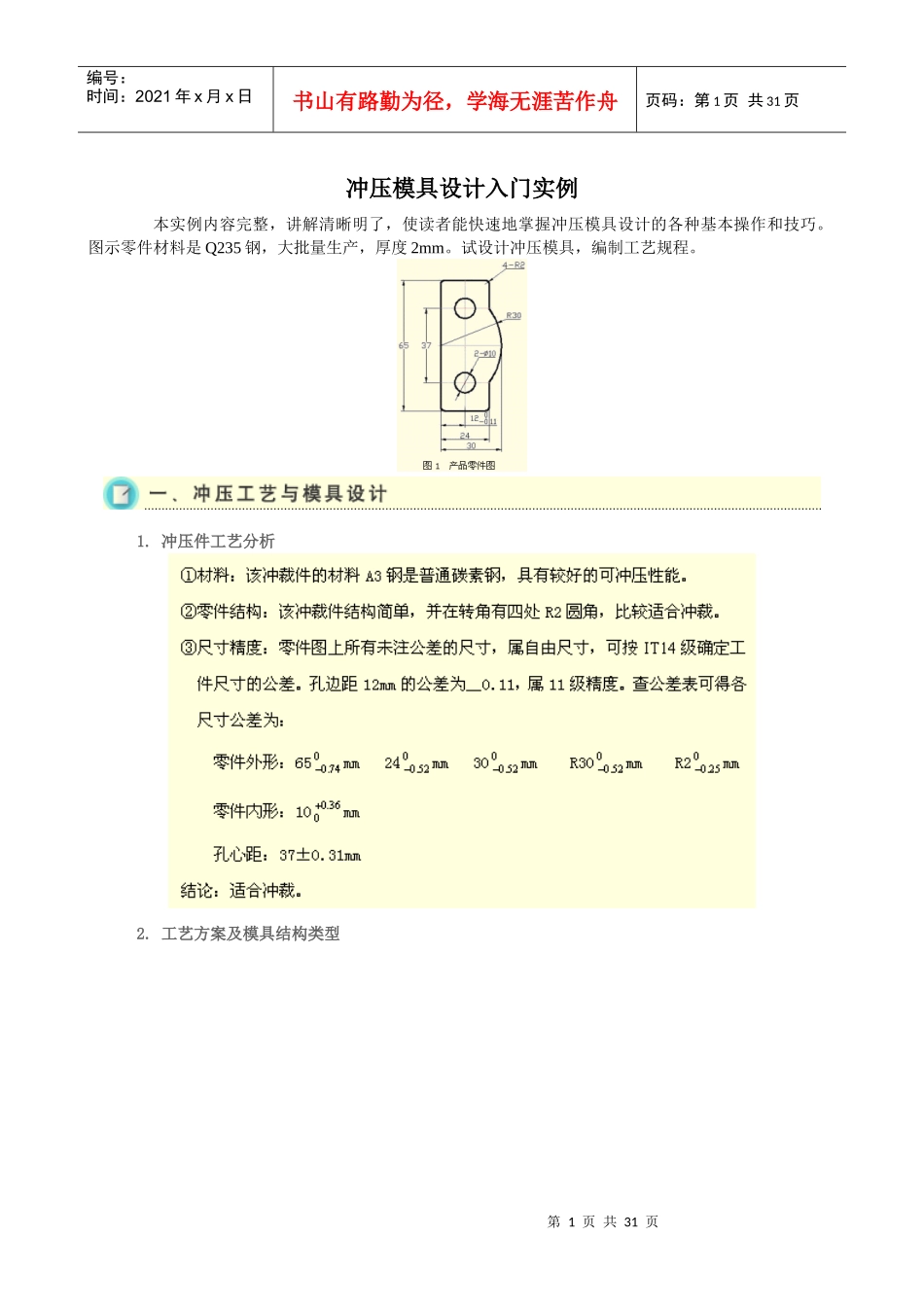

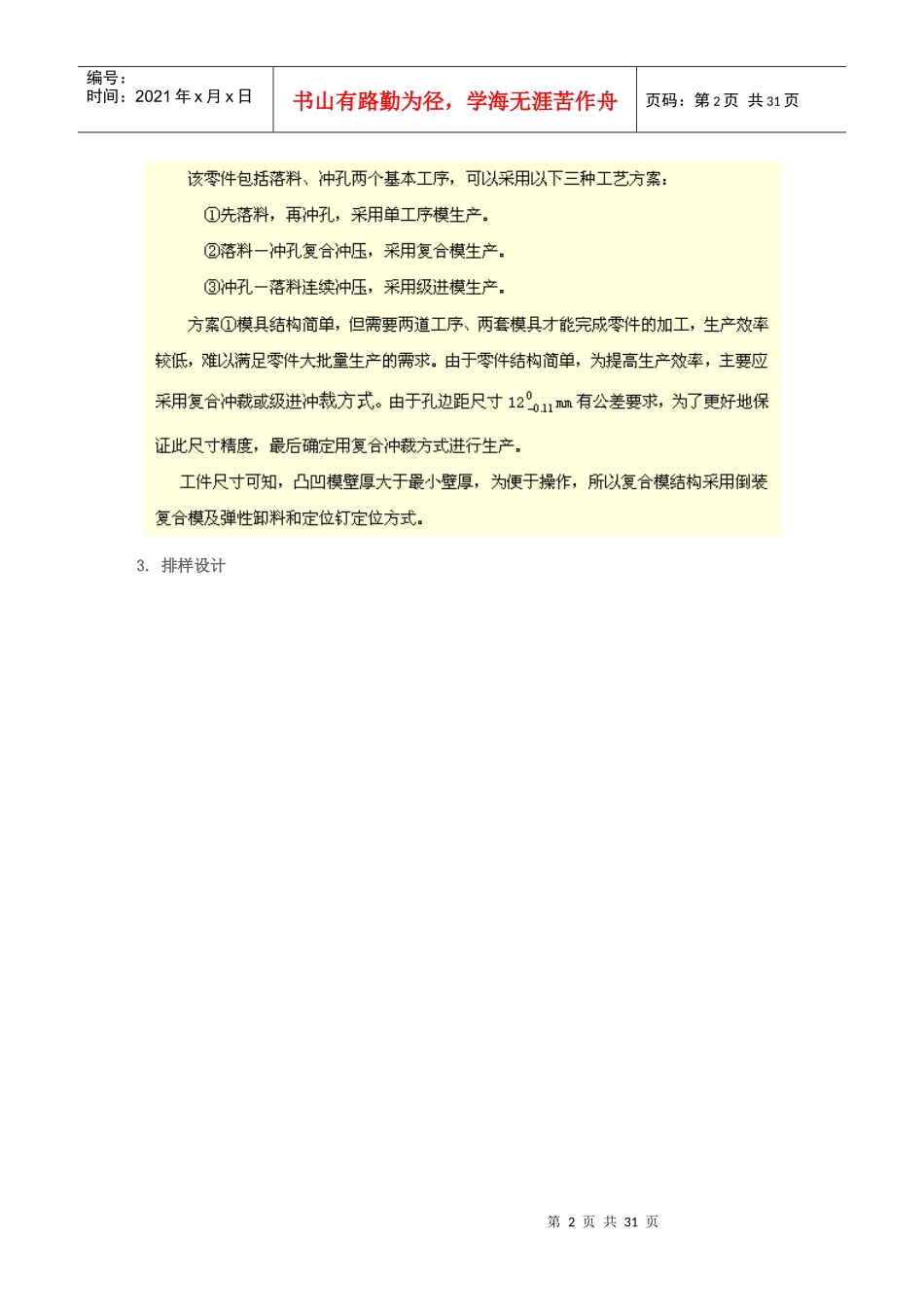

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页冲压模具设计入门实例本实例内容完整，讲解清晰明了，使读者能快速地掌握冲压模具设计的各种基本操作和技巧。图示零件材料是Q235钢，大批量生产，厚度2mm。试设计冲压模具，编制工艺规程。1.冲压件工艺分析2.工艺方案及模具结构类型第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页3.排样设计第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页4．冲压力与压力中心计算第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页5．工作零件刃口尺寸计算落料部分以落料凹模为基准计算,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准计算,冲孔凹模按间隙值配制。既以落料凹模、冲孔凸模为基准，凸凹模按间隙值配制。刃口尺寸计算见表1。表1刃口尺寸计算第7页共31页第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页6．工作零件结构尺寸第8页共31页第7页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共31页第9页共31页第8页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共31页7．其它模具零件结构尺寸根据倒装复合模形式特点:凹模板尺寸并查标准JB/T-6743.1-94，确定其它模具模板尺寸列于表2:根据模具零件结构尺寸,查标准GB/T2855.5-90选取后侧导柱125×25标准模架一副。8．冲床选用根据总冲压力F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块。其主要工艺参数如下：公称压力：630KN滑块行程：130mm行程次数：50次∕分最大闭合高度：360mm连杆调节长度：80mm工作台尺寸（前后×左右）：480mm×710mm9．冲压工艺规程第10页共31页第9页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共31页第11页共31页第10页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共31页10．模具总装配图第12页共31页第11页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共31页第13页共31页第12页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共31页图4模具装配图11．模具零件图第14页共31页第13页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共31页图5凸凹模第15页共31页第14页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共31页图6冲孔凸模第16页共31页第15页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共31页图7落料凹模板第17页共31页第16页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共31页图8上模座板第18页共31页第17页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共31页图9下模座板第19页共31页第18页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共31页图10上垫板第20页共31页第19页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共31页图11下垫板第21页共31页第20页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共31页图12凸模固定板第22页共31页第21页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共31页图13空心垫板第23页共31页第22页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共31页图14推件块第24页共31页第23页共31页编号：时间：2021年x月x日书山有路勤为...
