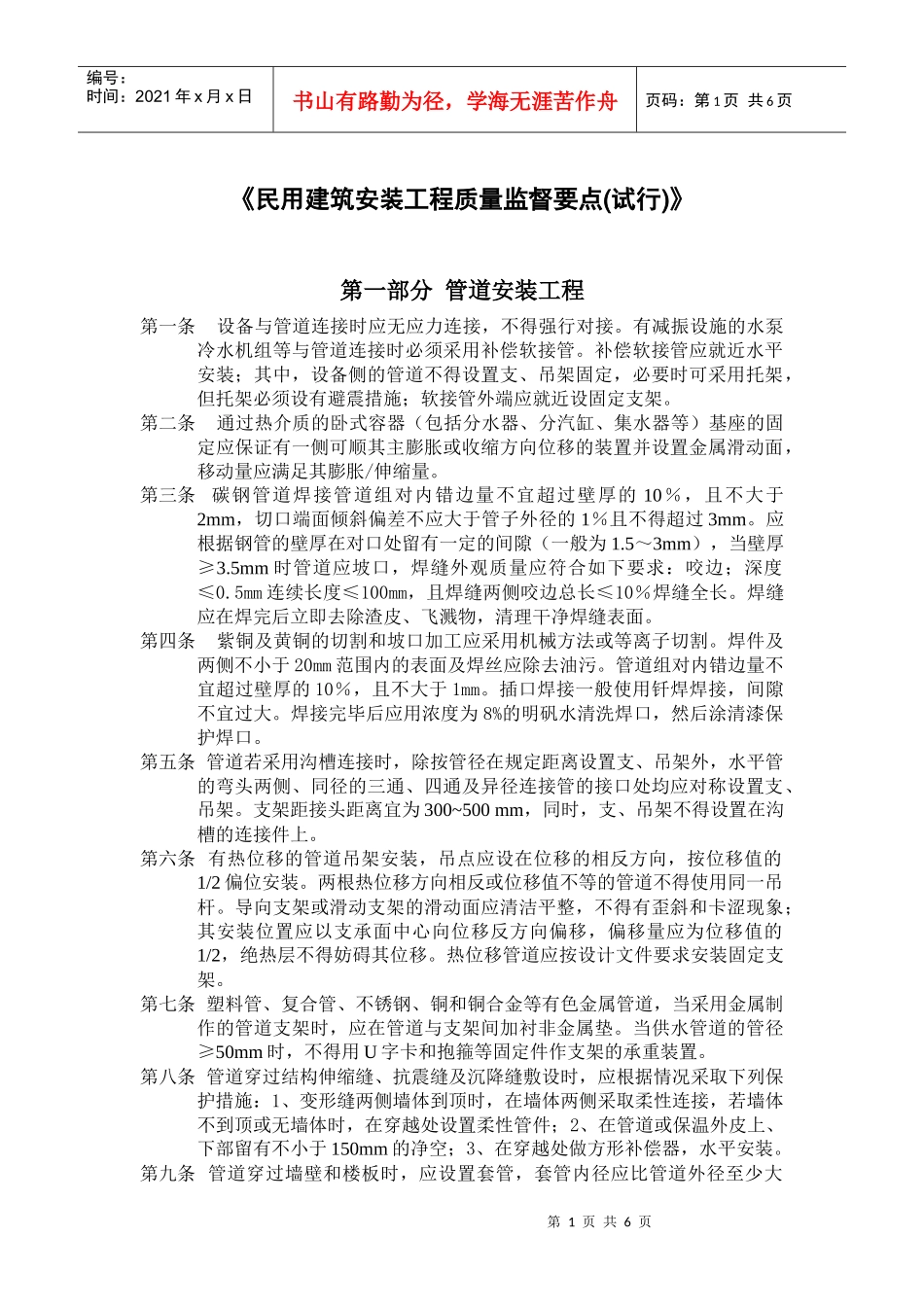

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《民用建筑安装工程质量监督要点(试行)》第一部分管道安装工程第一条设备与管道连接时应无应力连接，不得强行对接。有减振设施的水泵冷水机组等与管道连接时必须采用补偿软接管。补偿软接管应就近水平安装；其中，设备侧的管道不得设置支、吊架固定，必要时可采用托架，但托架必须设有避震措施；软接管外端应就近设固定支架。第二条通过热介质的卧式容器（包括分水器、分汽缸、集水器等）基座的固定应保证有一侧可顺其主膨胀或收缩方向位移的装置并设置金属滑动面，移动量应满足其膨胀/伸缩量。第三条碳钢管道焊接管道组对内错边量不宜超过壁厚的10％，且不大于2mm，切口端面倾斜偏差不应大于管子外径的1％且不得超过3mm。应根据钢管的壁厚在对口处留有一定的间隙（一般为1.5～3mm），当壁厚≥3.5mm时管道应坡口，焊缝外观质量应符合如下要求：咬边；深度≤0.5mm连续长度≤100mm，且焊缝两侧咬边总长≤10％焊缝全长。焊缝应在焊完后立即去除渣皮、飞溅物，清理干净焊缝表面。第四条紫铜及黄铜的切割和坡口加工应采用机械方法或等离子切割。焊件及两侧不小于20mm范围内的表面及焊丝应除去油污。管道组对内错边量不宜超过壁厚的10％，且不大于1mm。插口焊接一般使用钎焊焊接，间隙不宜过大。焊接完毕后应用浓度为8%的明矾水清洗焊口，然后涂清漆保护焊口。第五条管道若采用沟槽连接时，除按管径在规定距离设置支、吊架外，水平管的弯头两侧、同径的三通、四通及异径连接管的接口处均应对称设置支、吊架。支架距接头距离宜为300~500mm，同时，支、吊架不得设置在沟槽的连接件上。第六条有热位移的管道吊架安装，吊点应设在位移的相反方向，按位移值的1/2偏位安装。两根热位移方向相反或位移值不等的管道不得使用同一吊杆。导向支架或滑动支架的滑动面应清洁平整，不得有歪斜和卡涩现象；其安装位置应以支承面中心向位移反方向偏移，偏移量应为位移值的1/2，绝热层不得妨碍其位移。热位移管道应按设计文件要求安装固定支架。第七条塑料管、复合管、不锈钢、铜和铜合金等有色金属管道，当采用金属制作的管道支架时，应在管道与支架间加衬非金属垫。当供水管道的管径≥50mm时，不得用U字卡和抱箍等固定件作支架的承重装置。第八条管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采取下列保护措施：1、变形缝两侧墙体到顶时，在墙体两侧采取柔性连接，若墙体不到顶或无墙体时，在穿越处设置柔性管件；2、在管道或保温外皮上、下部留有不小于150mm的净空；3、在穿越处做方形补偿器，水平安装。第九条管道穿过墙壁和楼板时，应设置套管，套管内径应比管道外径至少大第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页40mm且管道应居套管中心。安装在墙壁内的套管其两端与饰面平；安装在楼板内的套管，其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm；燃气套管其顶部应高出装饰地面80~100mm，底部应与楼板底面相平。穿楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，穿墙的套管与管道之间缝隙宜用阻燃密实材料填实。管道的接口不得设置在套管内。第十条镀锌钢管丝扣连接时，被破坏的镀锌层表面及管螺纹露出部分应做防腐处理。镀锌钢管严禁采用焊接方式连接。第十一条室内箱式消火栓安装时，栓口不得设置在门轴侧；皮带盘铰链应设置门轴侧，箱门应顺着疏散方向开启。消防水泵结合器和室外消火栓当采用墙壁式时，其上方应设有防坠落物打击的措施。第十二条各种承压管道系统和设备应做强度和严密性试验，非承压管道系统和设备应做灌水试验，室内雨水管的材质应能承受灌水到雨水斗所产生的压力。第十三条阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍。第十四条闭式喷头进入现场后应进行密封性能试验，以...
