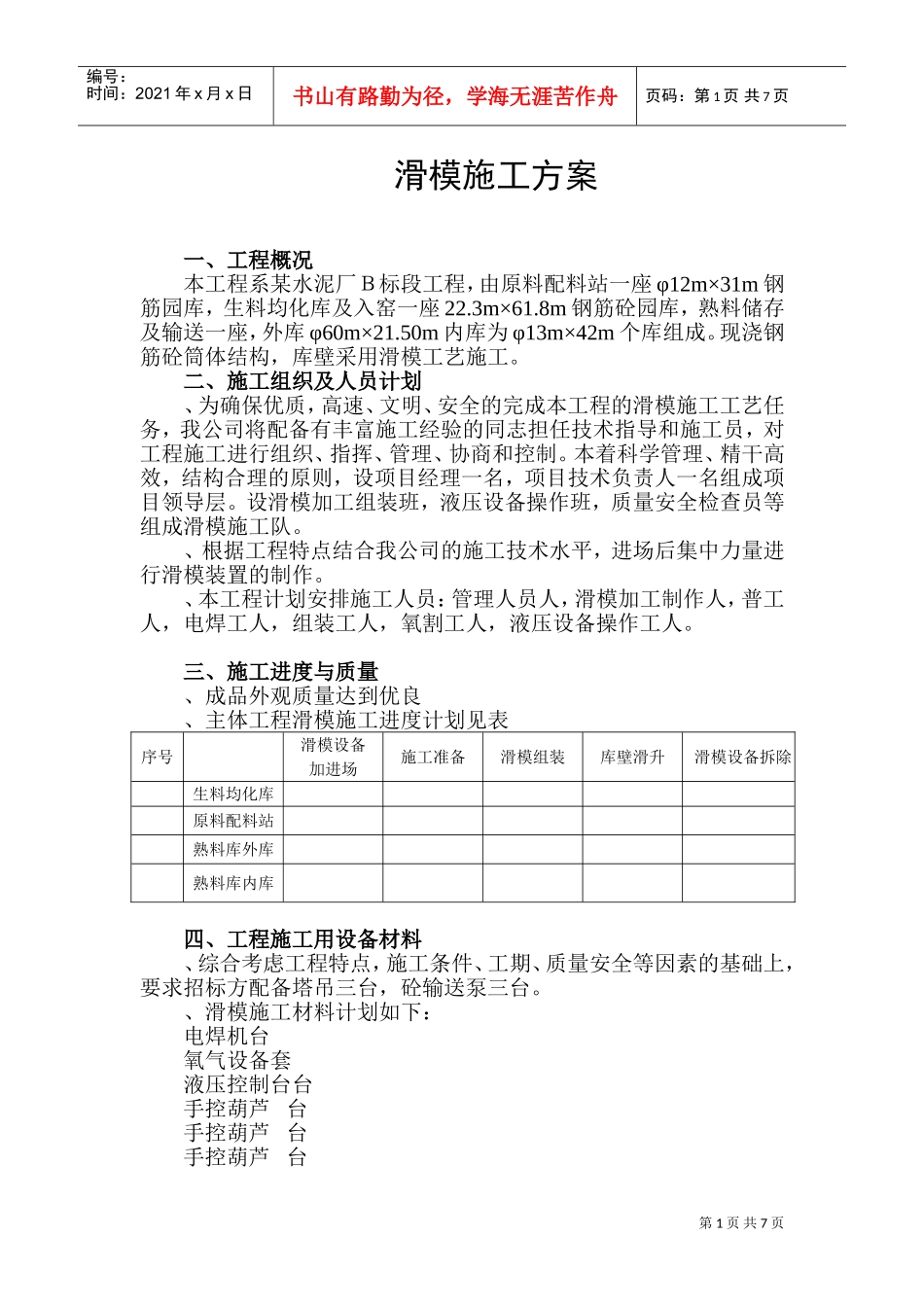

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页滑模施工方案一、工程概况本工程系某水泥厂Ｂ标段工程，由原料配料站一座φ12m×31m钢筋园库，生料均化库及入窑一座22.3m×61.8m钢筋砼园库，熟料储存及输送一座，外库φ60m×21.50m内库为φ13m×42m个库组成。现浇钢筋砼筒体结构，库壁采用滑模工艺施工。二、施工组织及人员计划、为确保优质，高速、文明、安全的完成本工程的滑模施工工艺任务，我公司将配备有丰富施工经验的同志担任技术指导和施工员，对工程施工进行组织、指挥、管理、协商和控制。本着科学管理、精干高效，结构合理的原则，设项目经理一名，项目技术负责人一名组成项目领导层。设滑模加工组装班，液压设备操作班，质量安全检查员等组成滑模施工队。、根据工程特点结合我公司的施工技术水平，进场后集中力量进行滑模装置的制作。、本工程计划安排施工人员：管理人员人，滑模加工制作人，普工人，电焊工人，组装工人，氧割工人，液压设备操作工人。三、施工进度与质量、成品外观质量达到优良、主体工程滑模施工进度计划见表序号滑模设备加进场施工准备滑模组装库壁滑升滑模设备拆除生料均化库原料配料站熟料库外库熟料库内库四、工程施工用设备材料、综合考虑工程特点，施工条件、工期、质量安全等因素的基础上，要求招标方配备塔吊三台，砼输送泵三台。、滑模施工材料计划如下：电焊机台氧气设备套液压控制台台手控葫芦台手控葫芦台手控葫芦台第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页液压千斤项—型台铅垂仪：个水准仪：台钢模板：块形卡：个门架：套钢外园：五、滑模施工方法及施工工艺、施工测量：（）了解设计意图，掌握工程总体布局、工程特点、做好内业计算工作。检验仪器、检定钢尺。在施工放线前对所用的全站仪、经纬仪、水准仪、按计量规定进行检验校正，使所用仪器保持完好状态。（）±以下施工，采用外控法进行结构阶段测量放线。用经纬仪、米钢卷尺由引桩投测出各柱网轴线尺寸，以此定各平面各细部尺寸。轴线每跨误差不超过±2mm，总长不超过±10mm，标高不超过±3mm。（）±上部结构施工测量将激光铅直仪安装在由控制网引出的筒身中心基点上，将激光光束投射在滑模平台上对应的缴光接收靶上，在滑升之前记下激光靶的初读数，在滑升过程中，每提升一次进行一次规划，并做记录，根据激光靶的读数计算出垂直度的偏移情况，及时采取措施以防简体偏移。为防止激光铅直仪自身产生的偶然误差，每隔约10m利用经纬仪进行一次复核，随时修正误差。在支撑杆上安装限位卡以消除千斤顶的升差，每一浇筑层（300mm）对系统调平一次，保证滑模系统同步提升并防止平台偏移和支承杆因升差太大而产生失稳。、滑模装置设计根据生料均化库.熟料库.原料调配站结构尺寸及模板配置情况，为方便施工，操作平台辐射梁按间距米设门架辐射梁一根，设计分别为、、根，承重杆采用φ钢管，门架采用槽钢加工而成，内外钢圈用槽钢。布置图如下：第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页、滑模组装与施工（）滑模组装时严格按设计图纸顺序组装，平台组装完毕后进行试压，确认安全稳定后正式施工。组装图如下：（）搭设临时组装平台；（）安装围圈（先安装内围圈，后安装外围圈）及一侧内模板；（）绑扎第一段墙板钢筋后，安装另一侧内模板及外模板；（）安装操作平台的门架、支撑，铺设平台板；（）安装外挑台的三角架、栏杆及铺板；（）安装千斤顶及液压设备，并进行空载试车及对油路加压排气；（）在液压系统试验合格后，安装支承杆；、平台组装程序：安装鼓圈对正中心位置→搭设组装平台用的临时平台→安装外钢圈→安装门架→安装拉杆、起拱、校正水平→安装模板支架、内外?25圆钢承重杆门架内平台安全栏杆安全栏杆外平台外钢圈内钢圈模板钢圈吊笼千斤顶第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页模板围圈→调经、支顶架、铺平台板→安装液压系统及支承杆→配电系统安装、调试→安装拦杆及安全装置安装→下鼓圈安...
