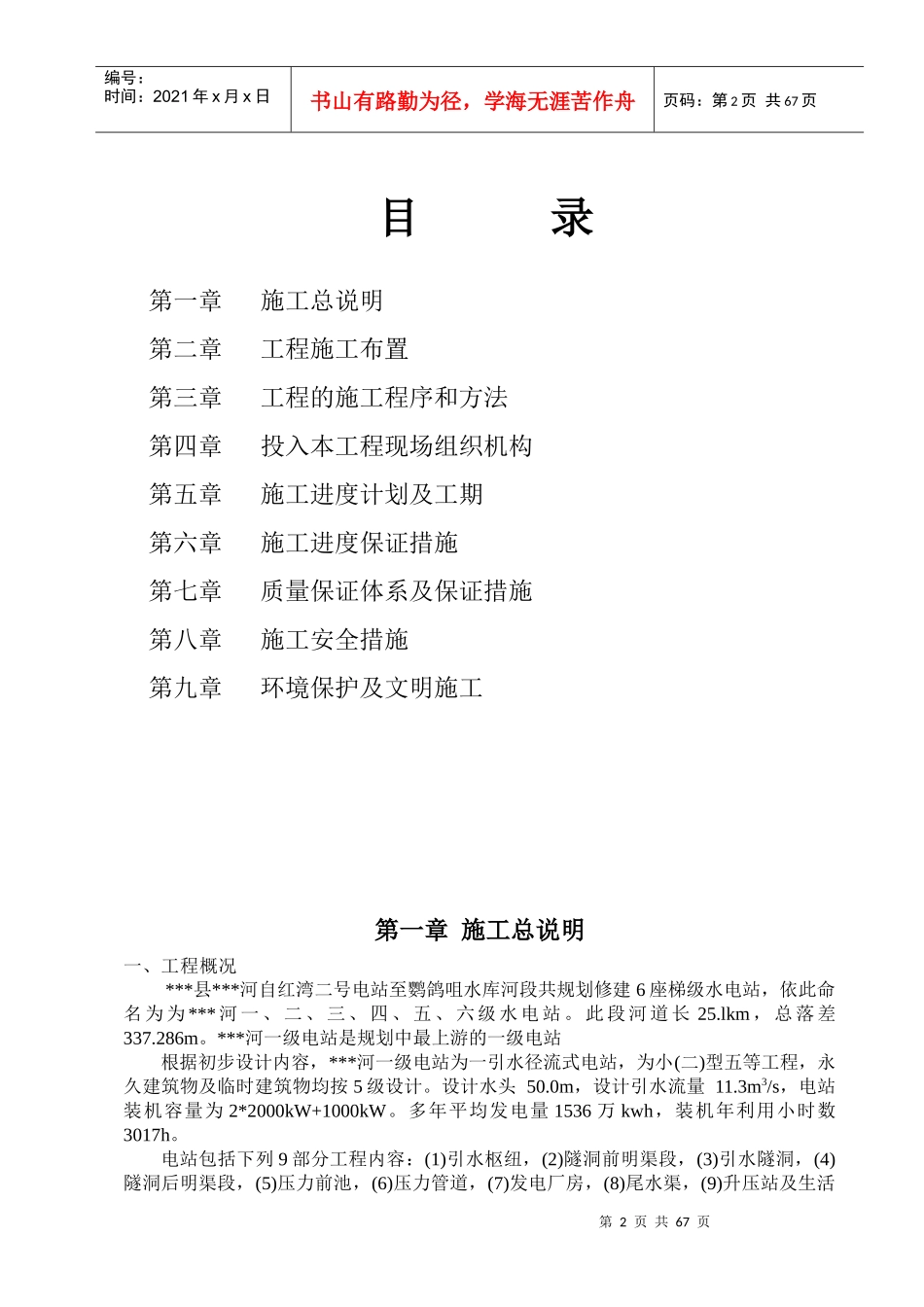

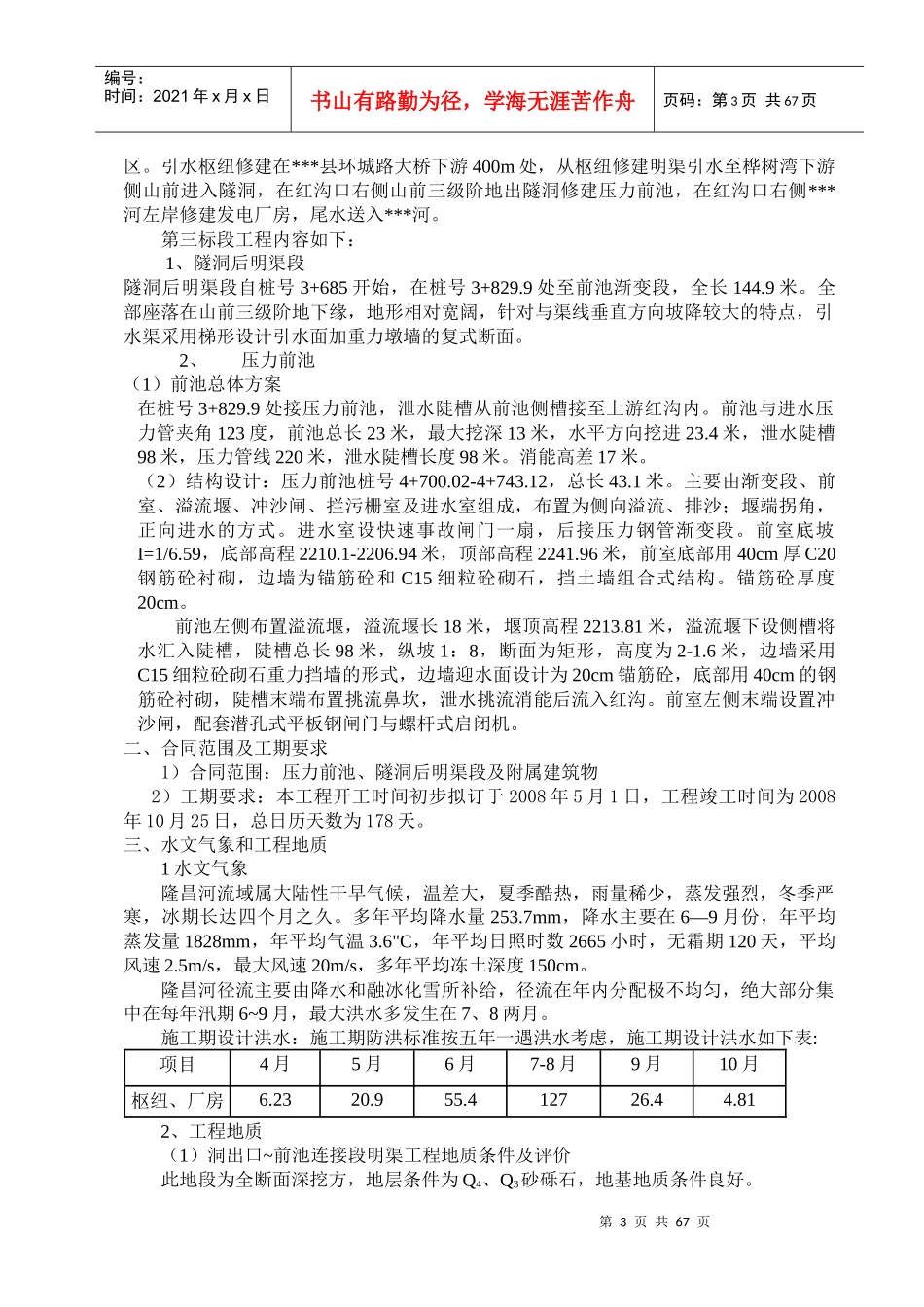

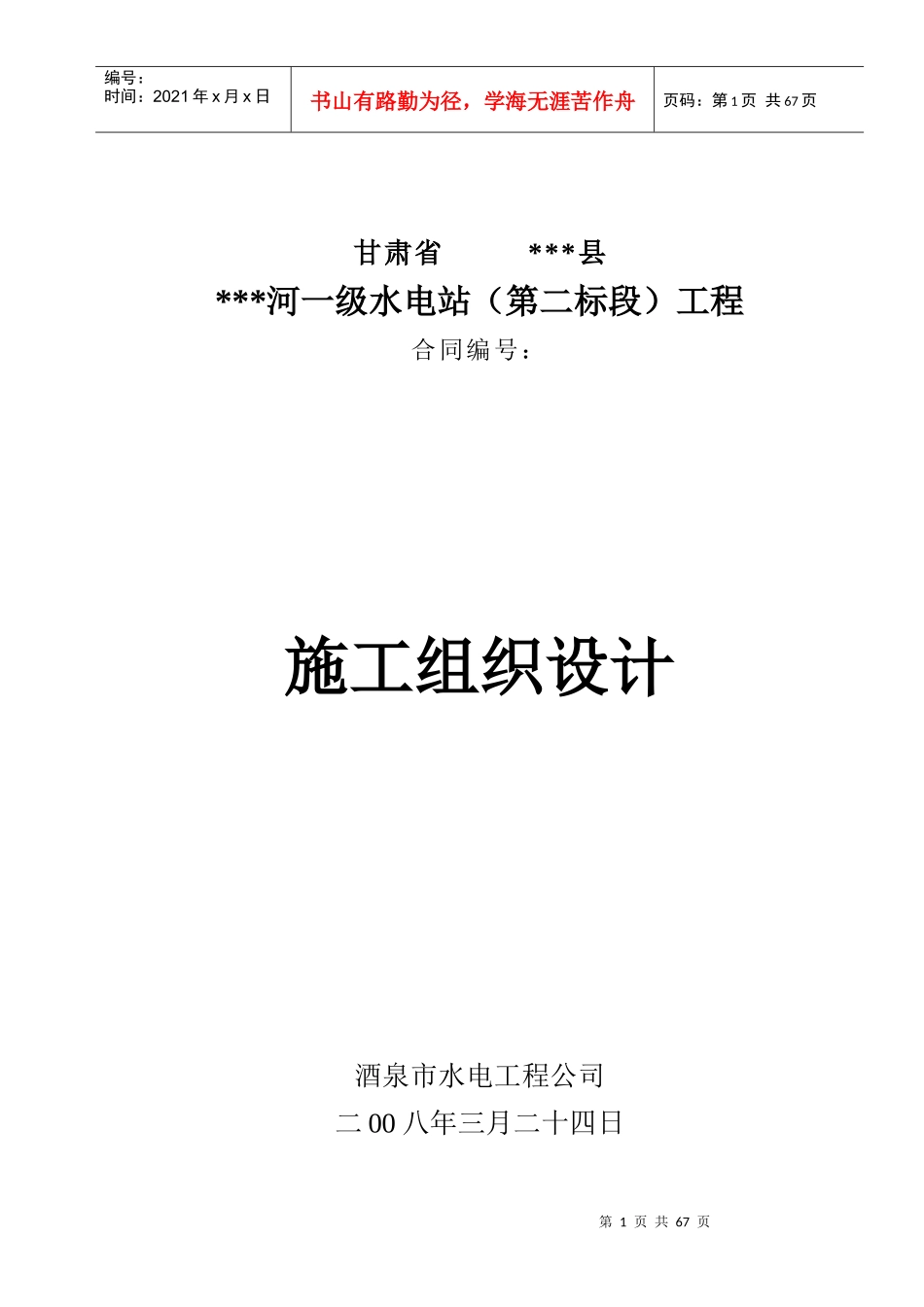

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页甘肃省***县***河一级水电站（第二标段）工程合同编号：施工组织设计酒泉市水电工程公司二00八年三月二十四日第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页目录第一章施工总说明第二章工程施工布置第三章工程的施工程序和方法第四章投入本工程现场组织机构第五章施工进度计划及工期第六章施工进度保证措施第七章质量保证体系及保证措施第八章施工安全措施第九章环境保护及文明施工第一章施工总说明一、工程概况***县***河自红湾二号电站至鹦鸽咀水库河段共规划修建6座梯级水电站，依此命名为为***河一、二、三、四、五、六级水电站。此段河道长25.lkm，总落差337.286m。***河一级电站是规划中最上游的一级电站根据初步设计内容，***河一级电站为一引水径流式电站，为小(二)型五等工程，永久建筑物及临时建筑物均按5级设计。设计水头50.0m，设计引水流量11.3m3/s，电站装机容量为2*2000kW+1000kW。多年平均发电量1536万kwh，装机年利用小时数3017h。电站包括下列9部分工程内容：(1)引水枢纽，(2)隧洞前明渠段，(3)引水隧洞，(4)隧洞后明渠段，(5)压力前池，(6)压力管道，(7)发电厂房，(8)尾水渠，(9)升压站及生活第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页区。引水枢纽修建在***县环城路大桥下游400m处，从枢纽修建明渠引水至桦树湾下游侧山前进入隧洞，在红沟口右侧山前三级阶地出隧洞修建压力前池，在红沟口右侧***河左岸修建发电厂房，尾水送入***河。第三标段工程内容如下：1、隧洞后明渠段隧洞后明渠段自桩号3+685开始，在桩号3+829.9处至前池渐变段，全长144.9米。全部座落在山前三级阶地下缘，地形相对宽阔，针对与渠线垂直方向坡降较大的特点，引水渠采用梯形设计引水面加重力墩墙的复式断面。2、压力前池（1）前池总体方案在桩号3+829.9处接压力前池，泄水陡槽从前池侧槽接至上游红沟内。前池与进水压力管夹角123度，前池总长23米，最大挖深13米，水平方向挖进23.4米，泄水陡槽98米，压力管线220米，泄水陡槽长度98米。消能高差17米。（2）结构设计：压力前池桩号4+700.02-4+743.12，总长43.1米。主要由渐变段、前室、溢流堰、冲沙闸、拦污栅室及进水室组成，布置为侧向溢流、排沙；堰端拐角，正向进水的方式。进水室设快速事故闸门一扇，后接压力钢管渐变段。前室底坡I=1/6.59，底部高程2210.1-2206.94米，顶部高程2241.96米，前室底部用40cm厚C20钢筋砼衬砌，边墙为锚筋砼和C15细粒砼砌石，挡土墙组合式结构。锚筋砼厚度20cm。前池左侧布置溢流堰，溢流堰长18米，堰顶高程2213.81米，溢流堰下设侧槽将水汇入陡槽，陡槽总长98米，纵坡1：8，断面为矩形，高度为2-1.6米，边墙采用C15细粒砼砌石重力挡墙的形式，边墙迎水面设计为20cm锚筋砼，底部用40cm的钢筋砼衬砌，陡槽末端布置挑流鼻坎，泄水挑流消能后流入红沟。前室左侧末端设置冲沙闸，配套潜孔式平板钢闸门与螺杆式启闭机。二、合同范围及工期要求1）合同范围：压力前池、隧洞后明渠段及附属建筑物2）工期要求：本工程开工时间初步拟订于2008年5月1日，工程竣工时间为2008年10月25日，总日历天数为178天。三、水文气象和工程地质1水文气象隆昌河流域属大陆性干早气候，温差大，夏季酷热，雨量稀少，蒸发强烈，冬季严寒，冰期长达四个月之久。多年平均降水量253.7mm，降水主要在6—9月份，年平均蒸发量1828mm，年平均气温3.6"C，年平均日照时数2665小时，无霜期120天，平均风速2.5m/s，最大风速20m/s，多年平均冻土深度150cm。隆昌河径流主要由降水和融冰化雪所补给，径流在年内分配极不均匀，绝大部分集中在每年汛期6~9月，最大洪水多发生在7、8两月。施工期设计洪水：施工期防洪标准按五年一遇洪水考虑，施工期设计洪水如下表:项目4月5月6月7-8月9月10月枢纽、厂房6.2320.955.412726.44.812、工程地质（1）洞出口~前池连接段明渠工程地质条件及评价此地段为全断面深挖方，地层条件为Q4、Q3砂砾石，地基地质条件良好...
