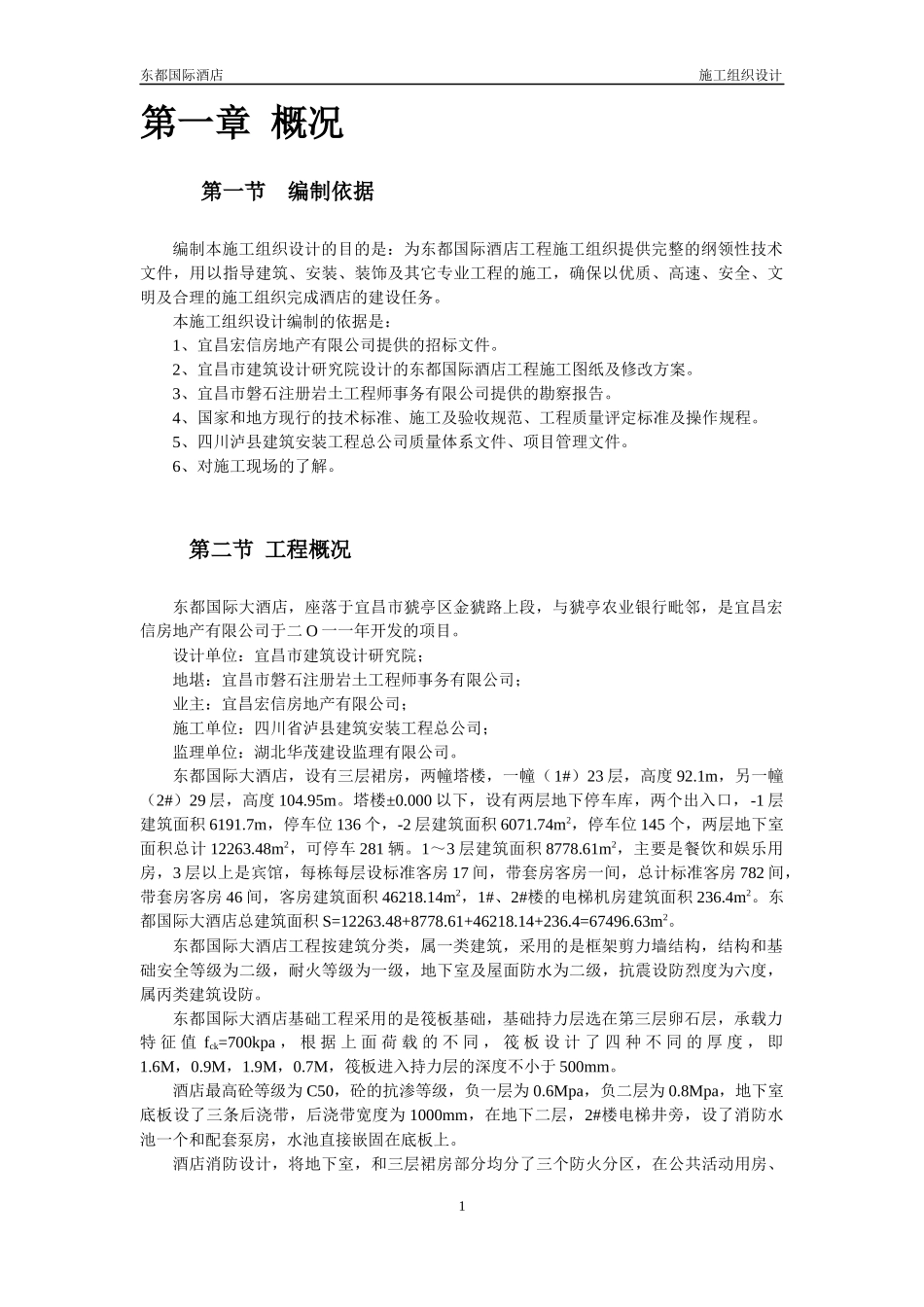

东都国际酒店施工组织设计第一章概况第一节编制依据编制本施工组织设计的目的是：为东都国际酒店工程施工组织提供完整的纲领性技术文件，用以指导建筑、安装、装饰及其它专业工程的施工，确保以优质、高速、安全、文明及合理的施工组织完成酒店的建设任务。本施工组织设计编制的依据是：1、宜昌宏信房地产有限公司提供的招标文件。2、宜昌市建筑设计研究院设计的东都国际酒店工程施工图纸及修改方案。3、宜昌市磐石注册岩土工程师事务有限公司提供的勘察报告。4、国家和地方现行的技术标准、施工及验收规范、工程质量评定标准及操作规程。5、四川泸县建筑安装工程总公司质量体系文件、项目管理文件。6、对施工现场的了解。第二节工程概况东都国际大酒店，座落于宜昌市猇亭区金猇路上段，与猇亭农业银行毗邻，是宜昌宏信房地产有限公司于二O一一年开发的项目。设计单位：宜昌市建筑设计研究院；地堪：宜昌市磐石注册岩土工程师事务有限公司；业主：宜昌宏信房地产有限公司；施工单位：四川省泸县建筑安装工程总公司；监理单位：湖北华茂建设监理有限公司。东都国际大酒店，设有三层裙房，两幢塔楼，一幢（1#）23层，高度92.1m，另一幢（2#）29层，高度104.95m。塔楼±0.000以下，设有两层地下停车库，两个出入口，-1层建筑面积6191.7m，停车位136个，-2层建筑面积6071.74m2，停车位145个，两层地下室面积总计12263.48m2，可停车281辆。1～3层建筑面积8778.61m2，主要是餐饮和娱乐用房，3层以上是宾馆，每栋每层设标准客房17间，带套房客房一间，总计标准客房782间，带套房客房46间，客房建筑面积46218.14m2，1#、2#楼的电梯机房建筑面积236.4m2。东都国际大酒店总建筑面积S=12263.48+8778.61+46218.14+236.4=67496.63m2。东都国际大酒店工程按建筑分类，属一类建筑，采用的是框架剪力墙结构，结构和基础安全等级为二级，耐火等级为一级，地下室及屋面防水为二级，抗震设防烈度为六度，属丙类建筑设防。东都国际大酒店基础工程采用的是筏板基础，基础持力层选在第三层卵石层，承载力特征值fck=700kpa，根据上面荷载的不同，筏板设计了四种不同的厚度，即1.6M，0.9M，1.9M，0.7M，筏板进入持力层的深度不小于500mm。酒店最高砼等级为C50，砼的抗渗等级，负一层为0.6Mpa，负二层为0.8Mpa，地下室底板设了三条后浇带，后浇带宽度为1000mm，在地下二层，2#楼电梯井旁，设了消防水池一个和配套泵房，水池直接嵌固在底板上。酒店消防设计，将地下室，和三层裙房部分均分了三个防火分区，在公共活动用房、1东都国际酒店施工组织设计走道、办公室、客房、地下车库、可燃库房，均设了自动喷水灭火系统，满足防火规范和消防要求。酒店给排水设计，3层以下，由市政给水管直接供水，四层以上均为加压供水，其中1#楼4～13层，给水压力0.38Mpa，14～23层，给水压力0.74Mpa，2#楼4～11层，给水压力0.28Mpa，12～20层，给水压力0.57Mpa，21～29层，给水压力1.0Mpa。本工程的污水和废水，采用分流制排放。均是利用重力自流排入室外相应管道。本酒店日常处理污水约220m3/d，污水处理另行设计、施工。卫生间设置了专用通气支管，每层设结合通气管与污水支管相连。室内生活冷水给水干管于最低配水支管前均采用2.5MpaPSP钢塑复合压力管，双热熔连接，其余给水均采用S2.5塑铝稳态管，热熔连接。热水支管采用的是铜塑复合管，进户管采用PP-R热水管，公称压力不小于2.0Mpa，热熔连接。生活热水管上采用全铜质截止阀，工作压力为2.0Mpa，机房内的管道为铜管。污水管、通气管、雨水管、空调凝结水管均采用UPVC管，所有穿砼管均设置了刚性套管。酒店供配电设计；按一级负荷要求供电的范围有：消防控制室，消防水泵，消防电梯，防烟排烟设施，火灾自动报警，漏电火灾报警系统，自动灭火系统，应急照明，疏散指示标志，电动防火卷帘等消防用电系统。按二级负荷要求供电的范围是：1～3层裙房平时照明用电，一、二级负荷以外的其它负荷均按三级负荷要求供电。本工程设有两路10KV电源，均是从不同开闭所引入，以确保一二级负荷的用电。本工程防雷等级为二类，从避雷带引下线到接地板，均按要求进行了设置。电视、电话...
