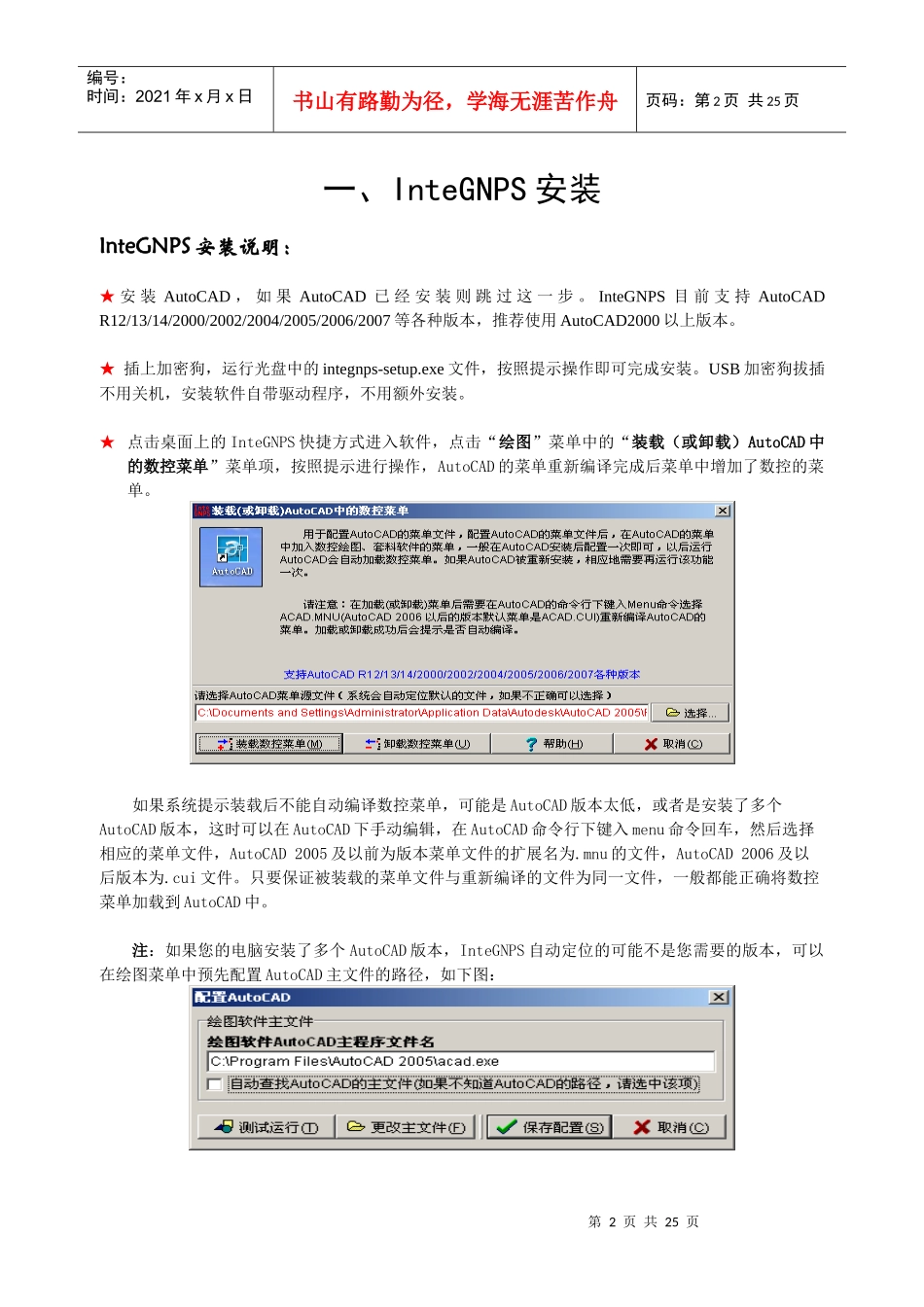

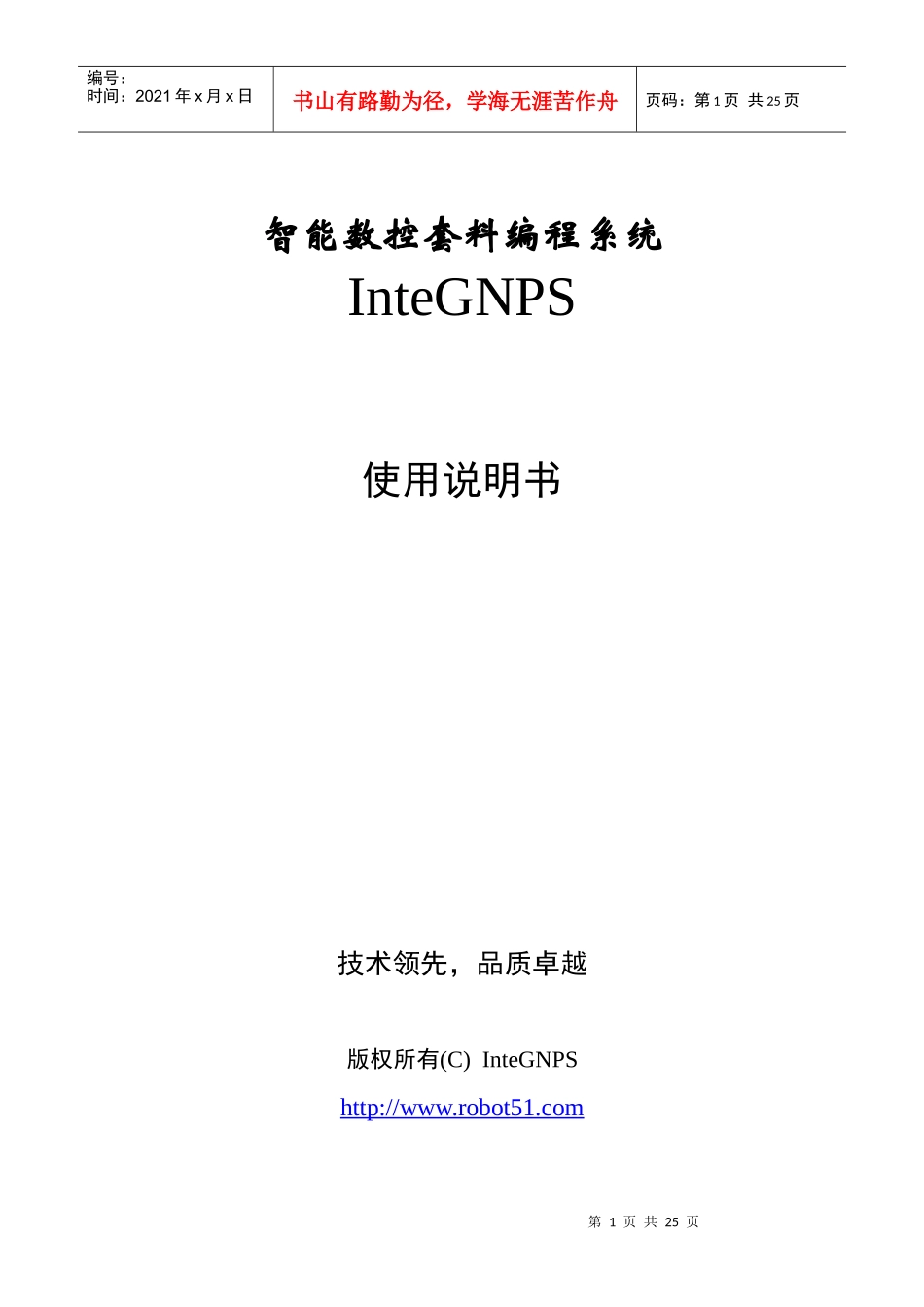

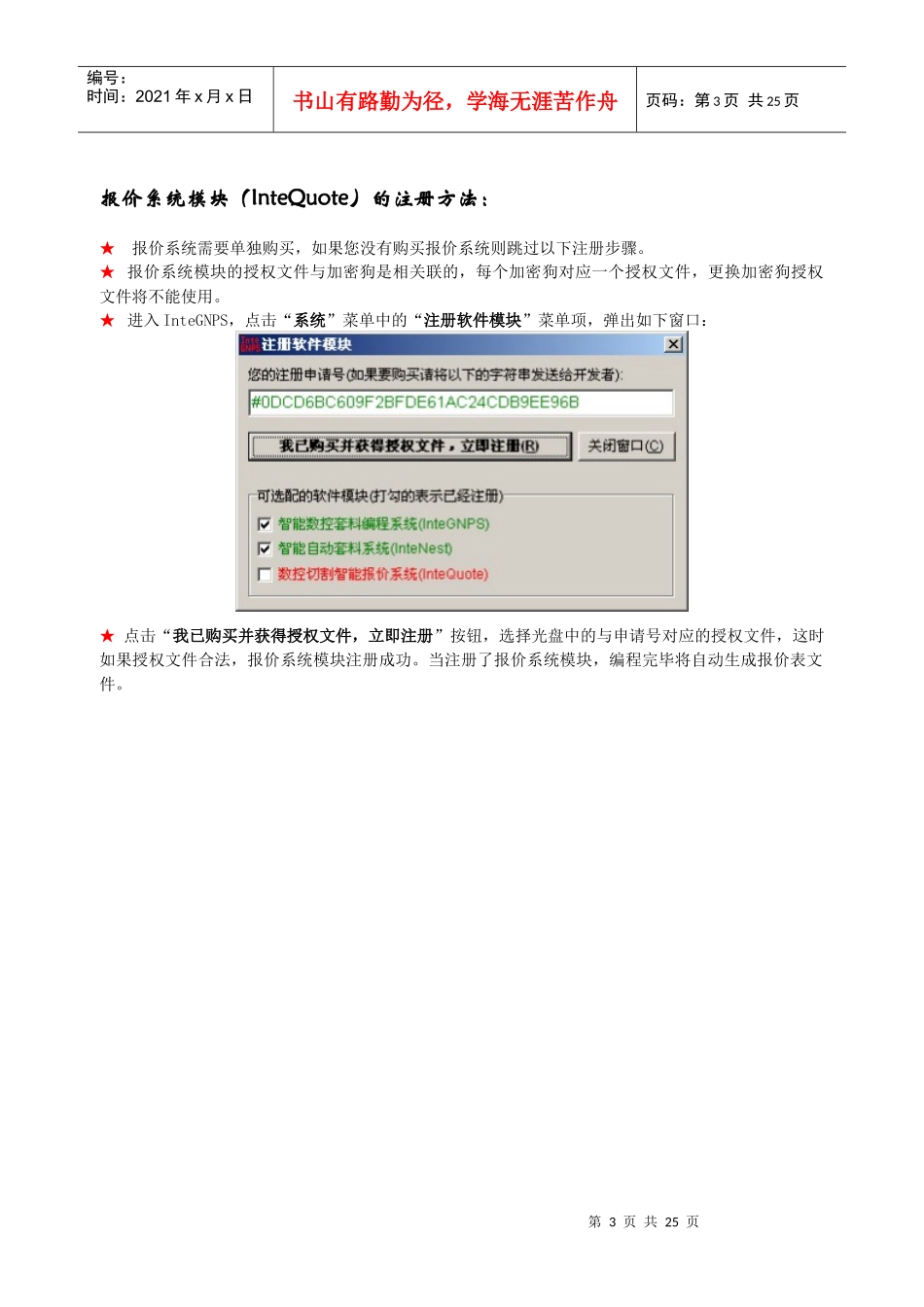

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页智能数控套料编程系统InteGNPS使用说明书技术领先，品质卓越版权所有(C)InteGNPShttp://www.robot51.com第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页一、InteGNPS安装InteGNPS安装说明：★安装AutoCAD，如果AutoCAD已经安装则跳过这一步。InteGNPS目前支持AutoCADR12/13/14/2000/2002/2004/2005/2006/2007等各种版本，推荐使用AutoCAD2000以上版本。★插上加密狗，运行光盘中的integnps-setup.exe文件，按照提示操作即可完成安装。USB加密狗拔插不用关机，安装软件自带驱动程序，不用额外安装。★点击桌面上的InteGNPS快捷方式进入软件，点击“绘图”菜单中的“装载（或卸载）AutoCAD中的数控菜单”菜单项，按照提示进行操作，AutoCAD的菜单重新编译完成后菜单中增加了数控的菜单。如果系统提示装载后不能自动编译数控菜单，可能是AutoCAD版本太低，或者是安装了多个AutoCAD版本，这时可以在AutoCAD下手动编辑，在AutoCAD命令行下键入menu命令回车，然后选择相应的菜单文件，AutoCAD2005及以前为版本菜单文件的扩展名为.mnu的文件，AutoCAD2006及以后版本为.cui文件。只要保证被装载的菜单文件与重新编译的文件为同一文件，一般都能正确将数控菜单加载到AutoCAD中。注：如果您的电脑安装了多个AutoCAD版本，InteGNPS自动定位的可能不是您需要的版本，可以在绘图菜单中预先配置AutoCAD主文件的路径，如下图：第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页报价系统模块（InteQuote）的注册方法：★报价系统需要单独购买，如果您没有购买报价系统则跳过以下注册步骤。★报价系统模块的授权文件与加密狗是相关联的，每个加密狗对应一个授权文件，更换加密狗授权文件将不能使用。★进入InteGNPS，点击“系统”菜单中的“注册软件模块”菜单项，弹出如下窗口：★点击“我已购买并获得授权文件，立即注册”按钮，选择光盘中的与申请号对应的授权文件，这时如果授权文件合法，报价系统模块注册成功。当注册了报价系统模块，编程完毕将自动生成报价表文件。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页二、绘图使用AutoCAD绘制零件图需要注意以下几点：★在AutoCAD下按比例(1:1)绘制零件图，单位默认为毫米(根据您选用版本系统所规定的单位绘图，一般为毫米)，请参见软件中关于系统中的说明。★在AutoCAD的DWG文件中，内轮廓、外轮廓、桥接、划线、冲打、钻孔、铆接等层要分清，请用数控菜单中的修改图层命令，不同的图层显示不同的颜色。内外切割轮廓上可以有桥接过渡线和喷粉线、冲打线，钻孔和铆接全部用圆表示，圆心位置为实际的钻头和铆钉中心，圆的半径建议以实际尺寸画出，最终加工尺寸取决于钻头和铆钉，InteGNPS支持各种类型的混合编程（切割机硬件需要支持），一个程序中可以控制一把切割枪和四把辅助偏置枪（喷粉、冲打、钻孔、铆接）。★封闭轮廓上的线条必须首尾相连，注意使用捕捉方式，一般用端点捕捉方式，如果线条没有首尾连接或在编程时就会出现不封闭图形，这时可以使用AutoCAD命令fillet或trim修改成首尾相连的轮廓。★图形中的椭圆必须炸开成圆弧或以多义线方式存在（分解命令为explode或点击菜单中的分解命令），图形中的块可以不分解，块可以嵌套、镜像，注意镜像块的X与Y方向的比例必须一致。★图形中可以使用多义线(16.33以后版本支持多义线)，样条和椭圆实体必须使用辅助绘图中的菜单项转化成多义线。★根据需要绘图可以用AutoCAD的菜单，但修改图层请使用数控编程系统提供的AutoCAD的菜单命令。★不封闭轮廓、划线、冲打轮廓的补偿将在编程时被自动取消(切割机补偿对该轮廓失效)，同时对该轮廓软件补偿量也为零，引入、引出线取消。★零件图绘制完成以后保存为DWG文件即可用于套料,如果是简单图形可以不绘制零件图而直接在AutoCAD的钢板上绘图。★InteGNPS对DWG文件没有其它限制，图形中可以有文字，尺寸线等实...
