某交通大学生产实习报告VIP免费

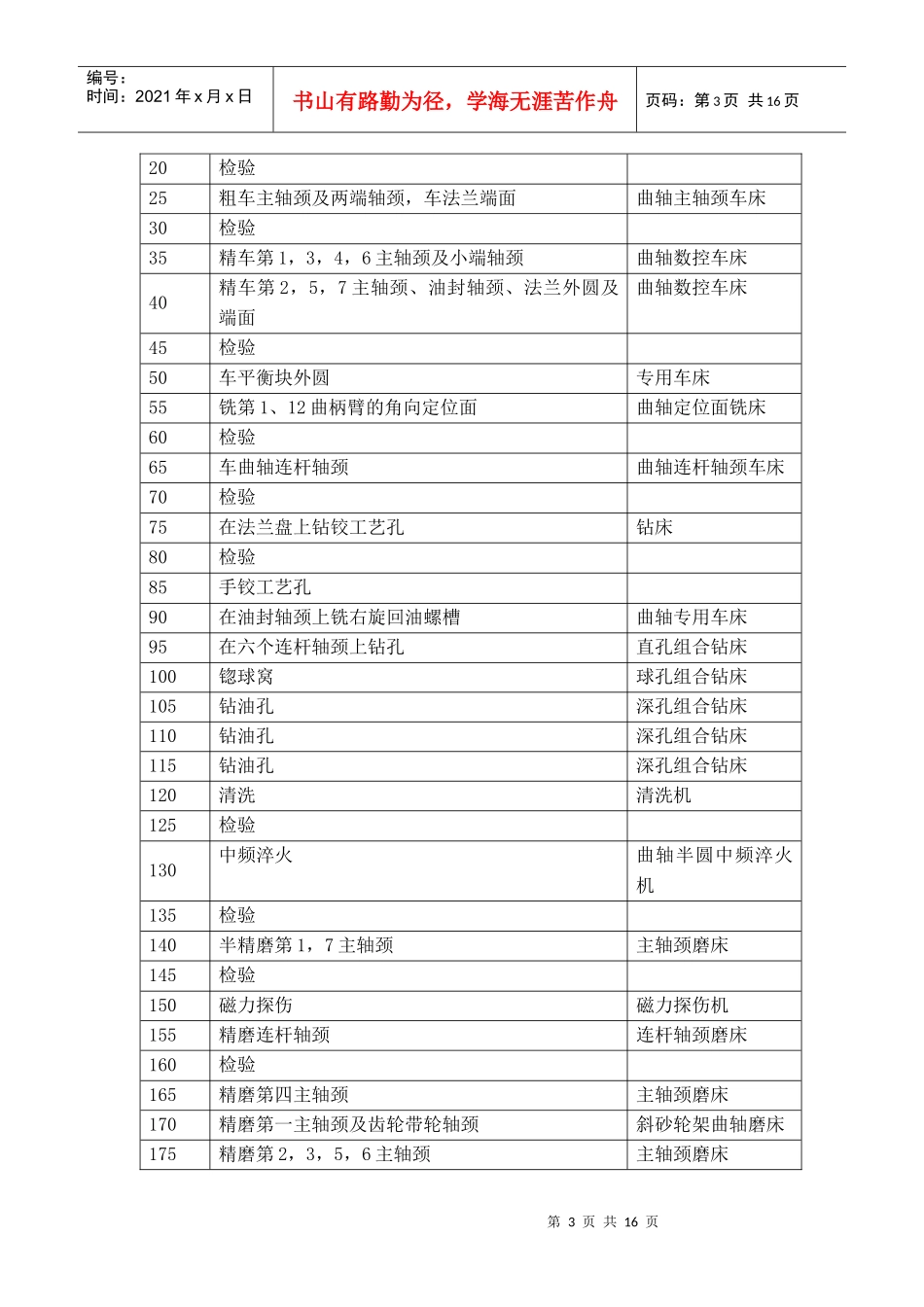

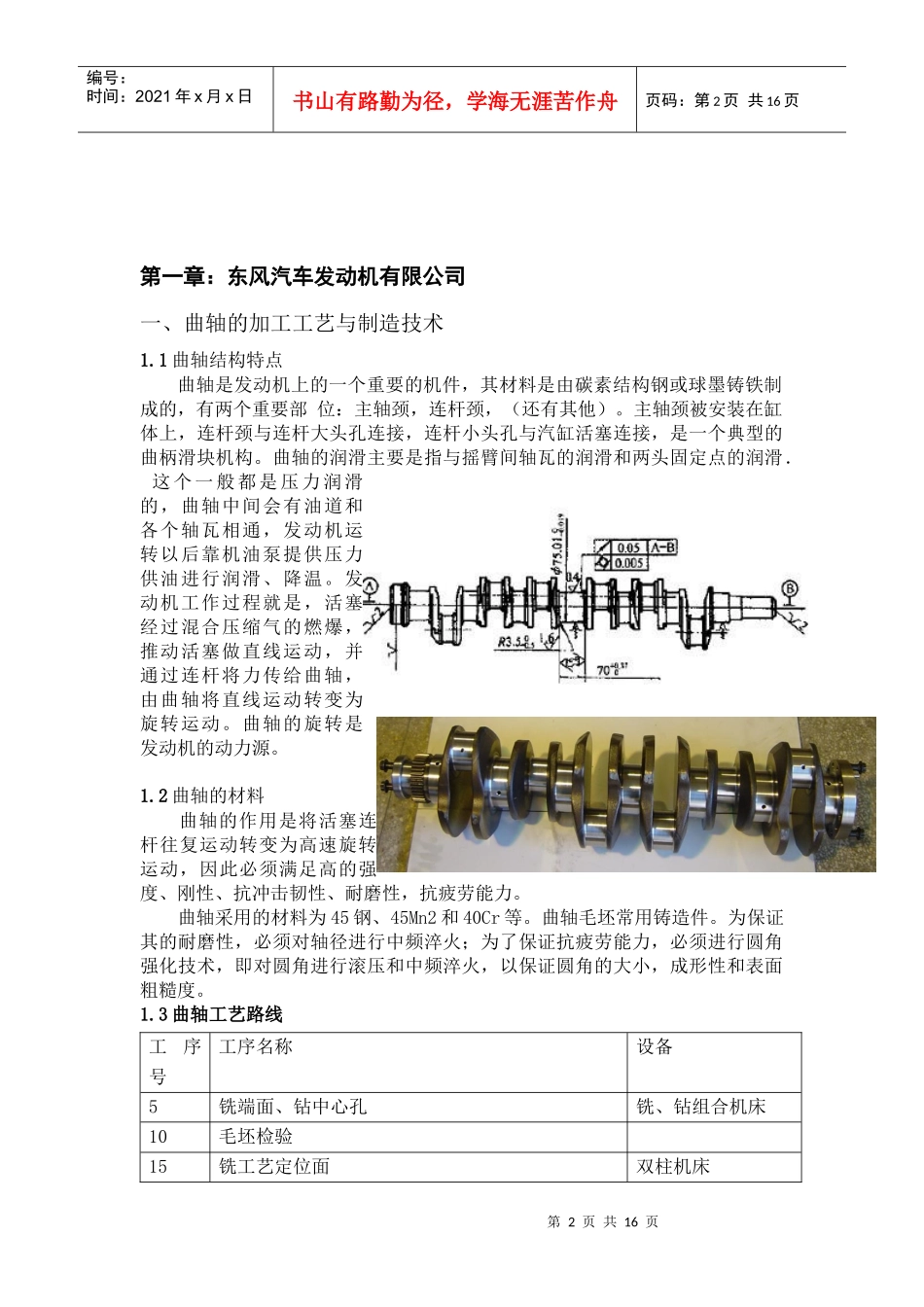

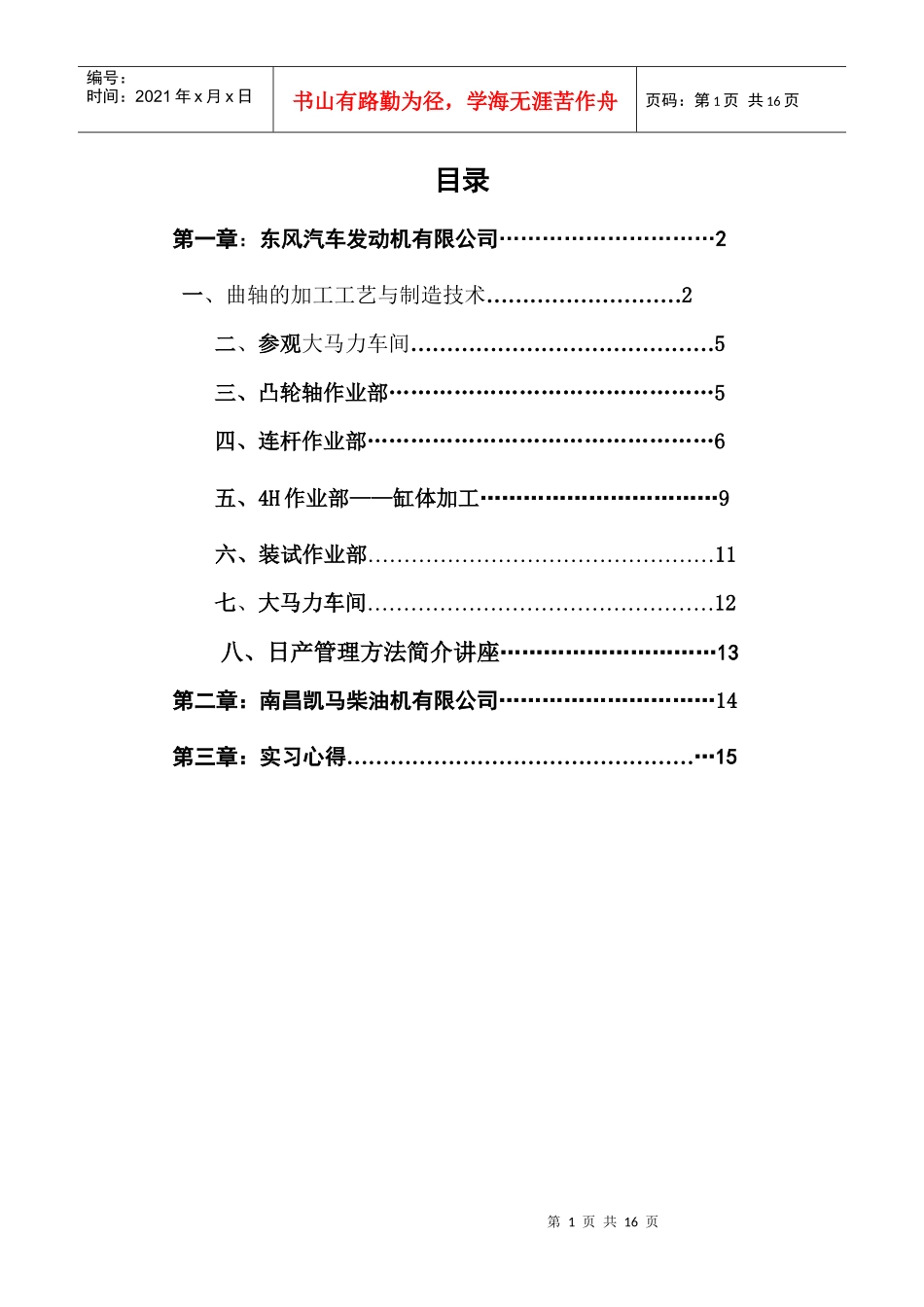

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页目录第一章：东风汽车发动机有限公司…………………………2一、曲轴的加工工艺与制造技术………………………2二、参观大马力车间……………………………………5三、凸轮轴作业部………………………………………5四、连杆作业部…………………………………………6五、4H作业部——缸体加工……………………………9六、装试作业部…………………………………………11七、大马力车间…………………………………………12八、日产管理方法简介讲座…………………………13第二章：南昌凯马柴油机有限公司…………………………14第三章：实习心得……………………………………………15第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页第一章：东风汽车发动机有限公司一、曲轴的加工工艺与制造技术1.1曲轴结构特点曲轴是发动机上的一个重要的机件，其材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位：主轴颈，连杆颈，（还有其他）。主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。曲轴的润滑主要是指与摇臂间轴瓦的润滑和两头固定点的润滑．这个一般都是压力润滑的，曲轴中间会有油道和各个轴瓦相通，发动机运转以后靠机油泵提供压力供油进行润滑、降温。发动机工作过程就是，活塞经过混合压缩气的燃爆，推动活塞做直线运动，并通过连杆将力传给曲轴，由曲轴将直线运动转变为旋转运动。曲轴的旋转是发动机的动力源。1.2曲轴的材料曲轴的作用是将活塞连杆往复运动转变为高速旋转运动，因此必须满足高的强度、刚性、抗冲击韧性、耐磨性，抗疲劳能力。曲轴采用的材料为45钢、45Mn2和40Cr等。曲轴毛坯常用铸造件。为保证其的耐磨性，必须对轴径进行中频淬火；为了保证抗疲劳能力，必须进行圆角强化技术，即对圆角进行滚压和中频淬火，以保证圆角的大小，成形性和表面粗糙度。1.3曲轴工艺路线工序号工序名称设备5铣端面、钻中心孔铣、钻组合机床10毛坯检验15铣工艺定位面双柱机床第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页20检验25粗车主轴颈及两端轴颈，车法兰端面曲轴主轴颈车床30检验35精车第1，3，4，6主轴颈及小端轴颈曲轴数控车床40精车第2，5，7主轴颈、油封轴颈、法兰外圆及端面曲轴数控车床45检验50车平衡块外圆专用车床55铣第1、12曲柄臂的角向定位面曲轴定位面铣床60检验65车曲轴连杆轴颈曲轴连杆轴颈车床70检验75在法兰盘上钻铰工艺孔钻床80检验85手铰工艺孔90在油封轴颈上铣右旋回油螺槽曲轴专用车床95在六个连杆轴颈上钻孔直孔组合钻床100锪球窝球孔组合钻床105钻油孔深孔组合钻床110钻油孔深孔组合钻床115钻油孔深孔组合钻床120清洗清洗机125检验130中频淬火曲轴半圆中频淬火机135检验140半精磨第1，7主轴颈主轴颈磨床145检验150磁力探伤磁力探伤机155精磨连杆轴颈连杆轴颈磨床160检验165精磨第四主轴颈主轴颈磨床170精磨第一主轴颈及齿轮带轮轴颈斜砂轮架曲轴磨床175精磨第2，3，5，6主轴颈主轴颈磨床第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页180精磨第7主轴颈主轴颈磨床185检验190抛光油封轴颈抛光机195精磨法兰外圆曲轴磨床200检验205铣键槽铣键槽专用机床210钻、铰孔、攻螺纹四工位组合机床215检验220去毛刺225动平衡检验动平衡机230在3，10，11曲柄臂上去中专用去重机床235在2，5，8曲柄臂上去重专用去重机床240清洗245动平衡检验动平衡机250超差曲轴动平衡再检验动平衡机255再取出不平衡量专用钻床260校直油压机265倒角，去毛刺270精车法兰端面及退刀槽车床275扩，镗，铰孔专用车床280粗抛光曲轴油石抛光机285精抛光曲轴砂带抛光机290清洗清洗机295终检1.4曲轴的技术要求有：1、主轴颈与连杆轴颈的尺寸精度一般为IT6～IT7，轴颈的长度公差为IT9～IT10.圆柱度0.005mm，表面粗糙度为Ra0.4～0.2μm。2、连杆轴颈轴线对主轴颈的平行度通常为100mm之内0.02mm。3...
