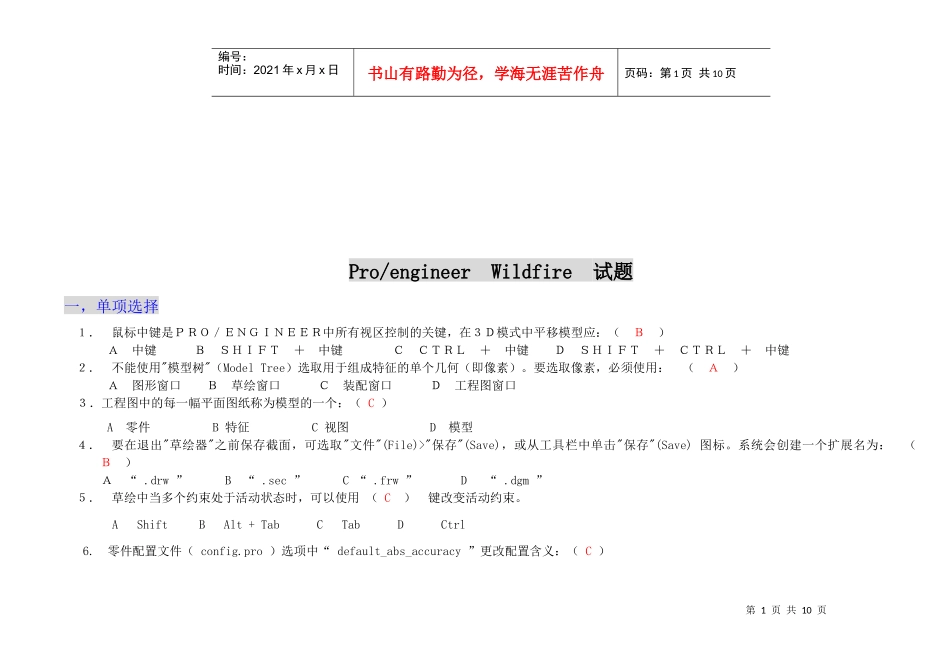

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页Pro/engineerWildfire试题一，单项选择１．鼠标中键是ＰＲＯ／ＥＮＧＩＮＥＥＲ中所有视区控制的关键，在３Ｄ模式中平移模型应：（Ｂ）Ａ中键ＢＳＨＩＦＴ＋中键ＣＣＴＲＬ＋中键ＤＳＨＩＦＴ＋ＣＴＲＬ＋中键２．不能使用"模型树"（ModelTree）选取用于组成特征的单个几何（即像素）。要选取像素，必须使用：（Ａ）Ａ图形窗口Ｂ草绘窗口Ｃ装配窗口Ｄ工程图窗口３．工程图中的每一幅平面图纸称为模型的一个：（C）A零件B特征C视图D模型４．要在退出"草绘器"之前保存截面，可选取"文件"(File)>"保存"(Save)，或从工具栏中单击"保存"(Save)图标。系统会创建一个扩展名为：（Ｂ）Ａ“.drw”B“.sec”C“.frw”D“.dgm”５．草绘中当多个约束处于活动状态时，可以使用（C）键改变活动约束。AShiftBAlt+TabCTabDCtrl6.零件配置文件（config.pro）选项中“default_abs_accuracy”更改配置含义：（C）第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页A修改"零件"或"组件"模式中基准点符号的显示B控制"精度"(ACCURACY)菜单的显示C定义缺省的绝对零件精度D设置分数尺寸使用的最大分母７．拉伸三维几何的一种方法，通过将二维截面延伸到垂直于草绘平面的指定距离处来实现，工具栏快捷图标是：（A）ABCD８．在创建数组时，通过改变某些指定（Ｄ），可创建选定特征的实例。Ａ截面Ｂ基准Ｃ参考Ｄ尺寸９．以下特征创建方式图标哪一个不是常用的构建特征？（Ａ）ＡＢＣＤ、１０.可使用（Ｂ）工具在曲面上创建成形的基准曲线。Ａ"投影"(Project)Ｂ"包络""(Wrap)Ｃ"相交"(Intersect)Ｄ"扫描"(Sweep)１１.如何测量曲面和实体的面积？（A）A测量B曲面分折C模型分折D机械分折12．"层树"(LayersTree)中会使用以下符号，用以指示与项目有关的层的类型，规则层(RulesLayers)符号为：（Ｄ）ＡＢＣＤ13．工程图配置文件（config.pro）选项中“crossec_arrow_length”更改配置含义：（C）A横截面剖切箭头的宽度B引导箭头的宽度C横截面剖切箭头的长度D引导箭头的长度14．BOM表是记录工程式图中（Ｂ）的基本零件信息，只有在生成组件的工程图时才有BOM表。A零件B组件C视图D模型15．分解图是将装配完成的组件上的各个零件一一拆开，以便看清楚组件的结构，是装配中的：（A）第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页A逆过程B顺过程C装配过程D编辑过程16．零件装配就是将使用各种方法创建的单一零件组装为大型模型的设计方法。在组件中，每一个零件作为组件的一个：（B）A零件B组件C模型D组件17．在Pro/e中钣金件有恒定的壁厚，为了便于系统缺省在操作中选择和查年设计结果，钣金件有绿色面和白色面之分，绿色侧称为驱动侧，白色侧表示（B）A面积B厚度C体积D重量18．关于配置Pro/e基础（config.pro）选项中“color”更改配置含义是开关颜色。关闭颜色，则模型线框以（D）显示。A红色B绿色C黑色D白色19．按住（A）键单击鼠标，可为活动倒圆角集选取其它参照或移除参照。ACtrlBAltCShiftDTab20.Pro/engineerWildfire是当前三维建模比较常用的软件，它是由美国哪个公司开发的产品？（A）APTCBAutodestCAdobeDSolidWorks21．按住（A）键单击鼠标，可以选取多个特征ACtrlBAltCShiftDTab22．鼠标中键是ＰＲＯ／ＥＮＧＩＮＥＥＲ中所有视区控制的关键，在３Ｄ模式中旋转模型应：（A）Ａ中键ＢＳＨＩＦＴ＋中键ＣＣＴＲＬ＋中键ＤＳＨＩＦＴ＋ＣＴＲＬ＋中键23．零件的每执行一次命令称为模型的一个：（B）A零件B特征C视图D模型24．ＰＲＯ／ＥＮＧＩＮＥＥＲ打开中当多个窗口时，可以使用（D）键激活当前窗口。AShiftBAlt+TabCTabDCtrl+A25．旋转三维几何的一种方法，通过将二维截面旋转指定角度来实现，工具栏快捷图标是：（B）第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页ABCD26．拉伸三维几何中，将由拉伸变为剪切时，工具栏快捷图标是：（A）ABCD二，多项选择1．使用...
