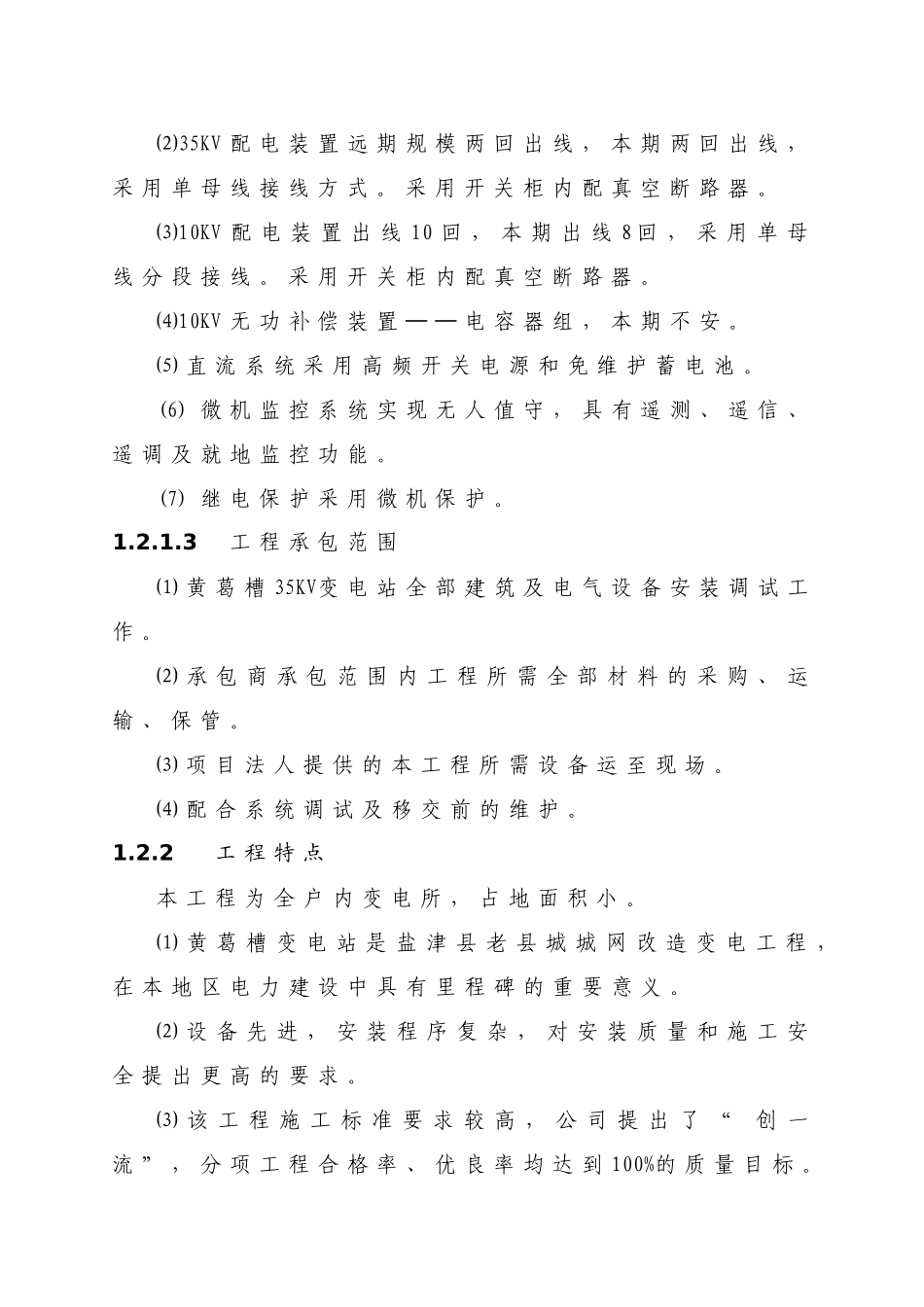

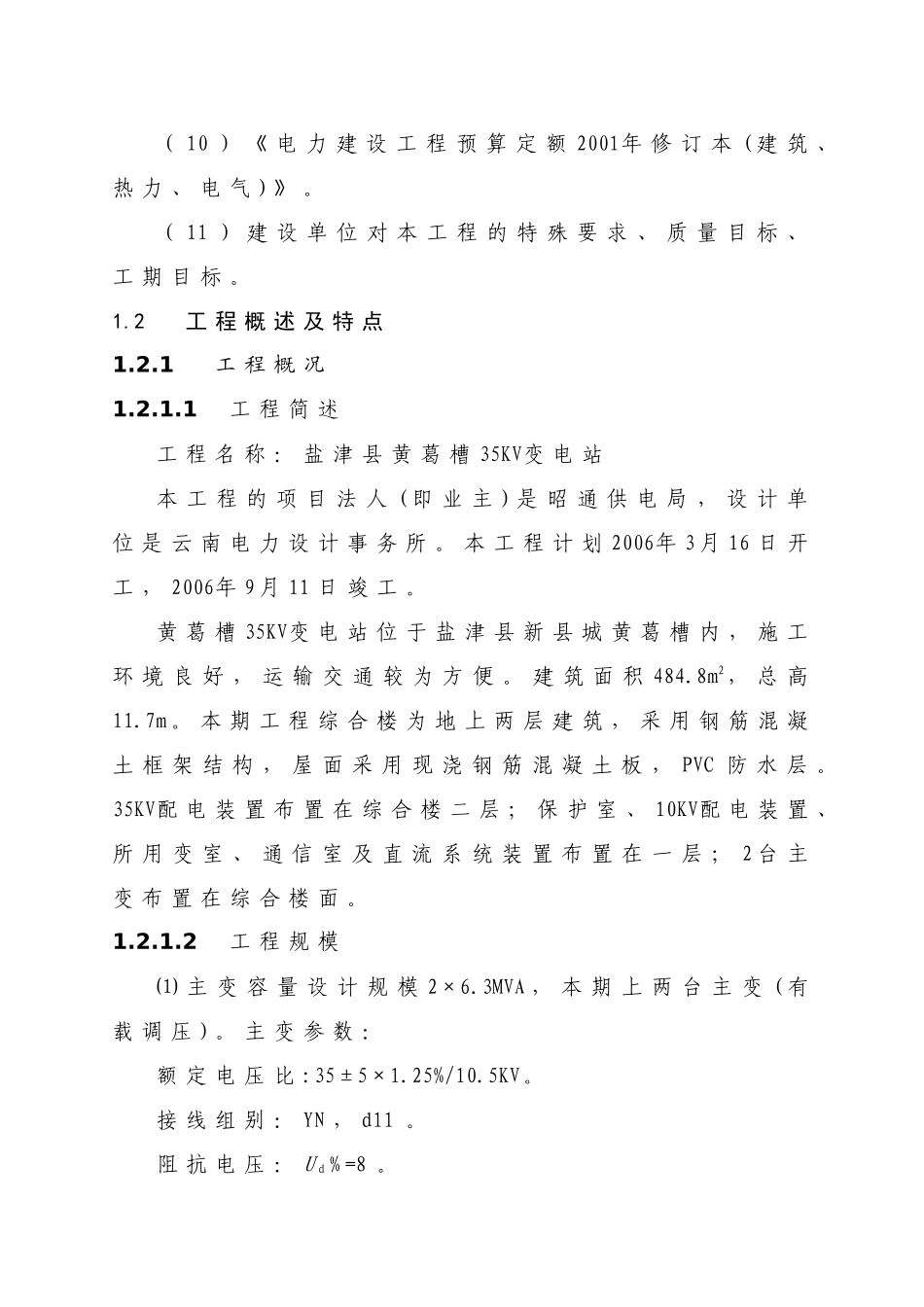

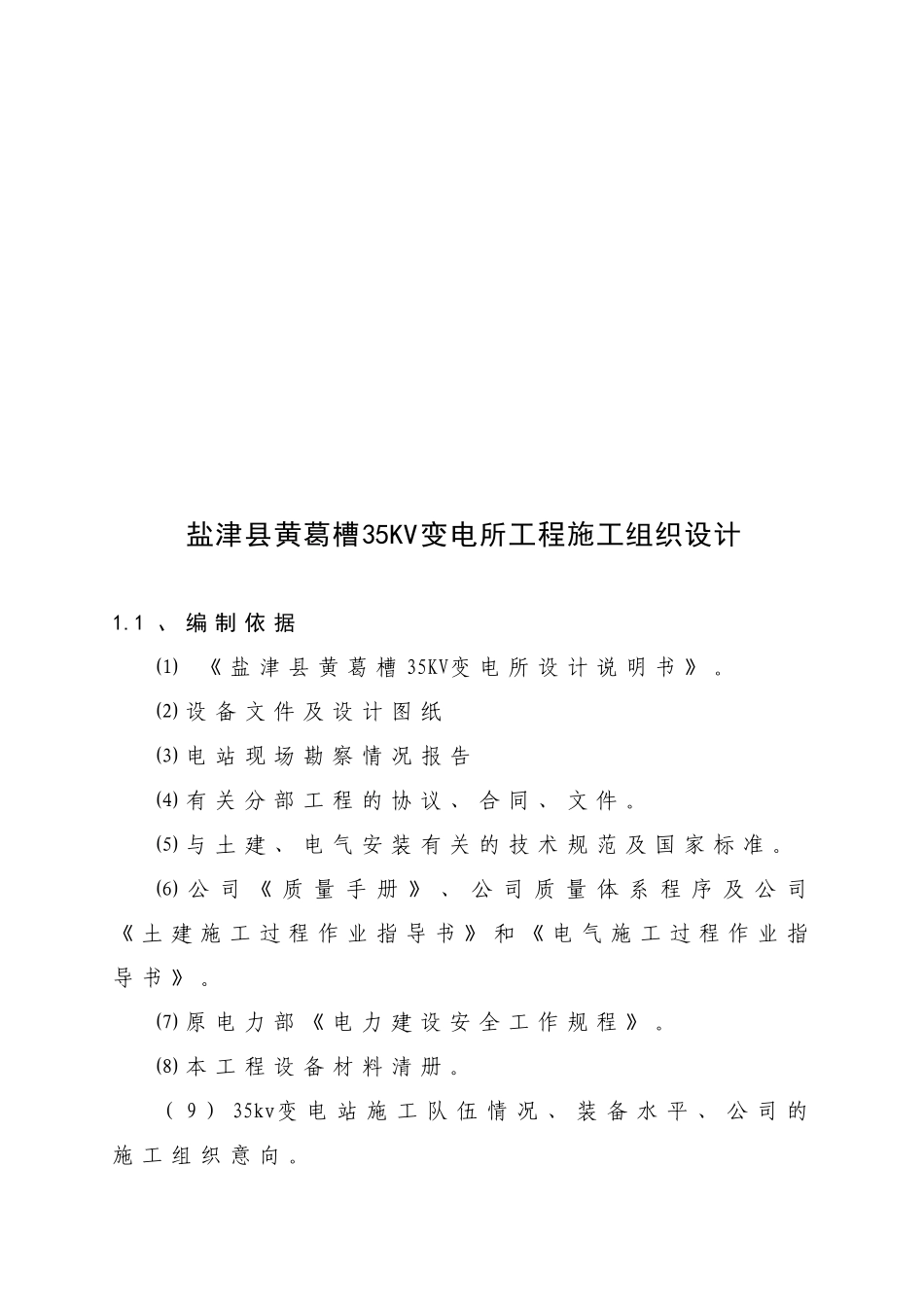

盐津县黄葛槽35KV变电所工程施工组织设计1.1、编制依据⑴《盐津县黄葛槽35KV变电所设计说明书》。⑵设备文件及设计图纸⑶电站现场勘察情况报告⑷有关分部工程的协议、合同、文件。⑸与土建、电气安装有关的技术规范及国家标准。⑹公司《质量手册》、公司质量体系程序及公司《土建施工过程作业指导书》和《电气施工过程作业指导书》。⑺原电力部《电力建设安全工作规程》。⑻本工程设备材料清册。（9）35kv变电站施工队伍情况、装备水平、公司的施工组织意向。（10）《电力建设工程预算定额2001年修订本(建筑、热力、电气)》。（11）建设单位对本工程的特殊要求、质量目标、工期目标。1.2工程概述及特点1.2.1工程概况1.2.1.1工程简述工程名称：盐津县黄葛槽35KV变电站本工程的项目法人(即业主)是昭通供电局，设计单位是云南电力设计事务所。本工程计划2006年3月16日开工，2006年9月11日竣工。黄葛槽35KV变电站位于盐津县新县城黄葛槽内，施工环境良好，运输交通较为方便。建筑面积484.8m2，总高11.7m。本期工程综合楼为地上两层建筑，采用钢筋混凝土框架结构，屋面采用现浇钢筋混凝土板，PVC防水层。35KV配电装置布置在综合楼二层；保护室、10KV配电装置、所用变室、通信室及直流系统装置布置在一层；2台主变布置在综合楼面。1.2.1.2工程规模⑴主变容量设计规模2×6.3MVA，本期上两台主变(有载调压)。主变参数：额定电压比:35±5×1.25%/10.5KV。接线组别：YN，d11。阻抗电压：Ud%=8。⑵35KV配电装置远期规模两回出线，本期两回出线，采用单母线接线方式。采用开关柜内配真空断路器。⑶10KV配电装置出线10回，本期出线8回，采用单母线分段接线。采用开关柜内配真空断路器。⑷10KV无功补偿装置──电容器组，本期不安。⑸直流系统采用高频开关电源和免维护蓄电池。(6)微机监控系统实现无人值守，具有遥测、遥信、遥调及就地监控功能。(7)继电保护采用微机保护。1.2.1.3工程承包范围⑴黄葛槽35KV变电站全部建筑及电气设备安装调试工作。⑵承包商承包范围内工程所需全部材料的采购、运输、保管。⑶项目法人提供的本工程所需设备运至现场。⑷配合系统调试及移交前的维护。1.2.2工程特点本工程为全户内变电所，占地面积小。⑴黄葛槽变电站是盐津县老县城城网改造变电工程，在本地区电力建设中具有里程碑的重要意义。⑵设备先进，安装程序复杂，对安装质量和施工安全提出更高的要求。⑶该工程施工标准要求较高，公司提出了“创一流”，分项工程合格率、优良率均达到100%的质量目标。⑷施行土建电气工程总承包施工按照建筑电气工程总承包方式进行，有利于工程管理内部总协调，更合理地安排各分部、分项工程工期，减少交叉施工及影响。1.3施工现场组织机构1.3.1施工现场组织机构关系图本工程实行项目管理，成立项目经理负责制的“盐津县黄葛槽变电站工程项目部”，充分发挥项目组织和项目管理的优势，代表公司对本工程实行全面管理。我公司组建项目经理部的原则是“人必胜任、做必精品”，选派年富力强、经验丰富、认真负责的同志担任项目经理，作为公司法人代表在本工程的全权委托代理人，代表公司履行合同，负责工程全面管理；选派项目副经理一名，协助项目经理抓好施工工作和相应的经济管理工作，从管理要效益；选派技术过硬的同志担任项目总工程师，负责本工程的技术管理工作；经理部下设工程部、安质部、供应部、计经部和综合部五个部门，主要人员由公司对口部室选派，服从项目经理的领导，各司其责；施工班组在确定骨干的基础上，优胜劣汰，随时调整施工力量。施工现场组织机构图关系图如图1-3-1-1所示。1.3.2项目施工管理人员(部门)主要职责1.3.2.1项目经理⑴全面负责工程合同的履行职责。⑵全面负责本项目工地的管理工作，是本项目工地的行政负责人。对本项目工地的生产、经营、安全、质量等各方面负全责。13.2.2项目总工⑴全面负责本项目工地的技术管理工作。⑵领导和组织施工图纸的会审工作，对会审提出的问题要组织研究或提交设计院解决。⑶负责施工技术准备及组织编制施工组织设计。⑷组织解决施工生产中的技术问题，主持召开项目工地技术会议，审批重大技术方案。⑸参加项目工...
