汽车仪表板(IP)开发指南VIP免费

汽车仪表板(IP)开发指南_第1页
1/28
汽车仪表板(IP)开发指南_第2页
2/28
汽车仪表板(IP)开发指南_第3页
3/28

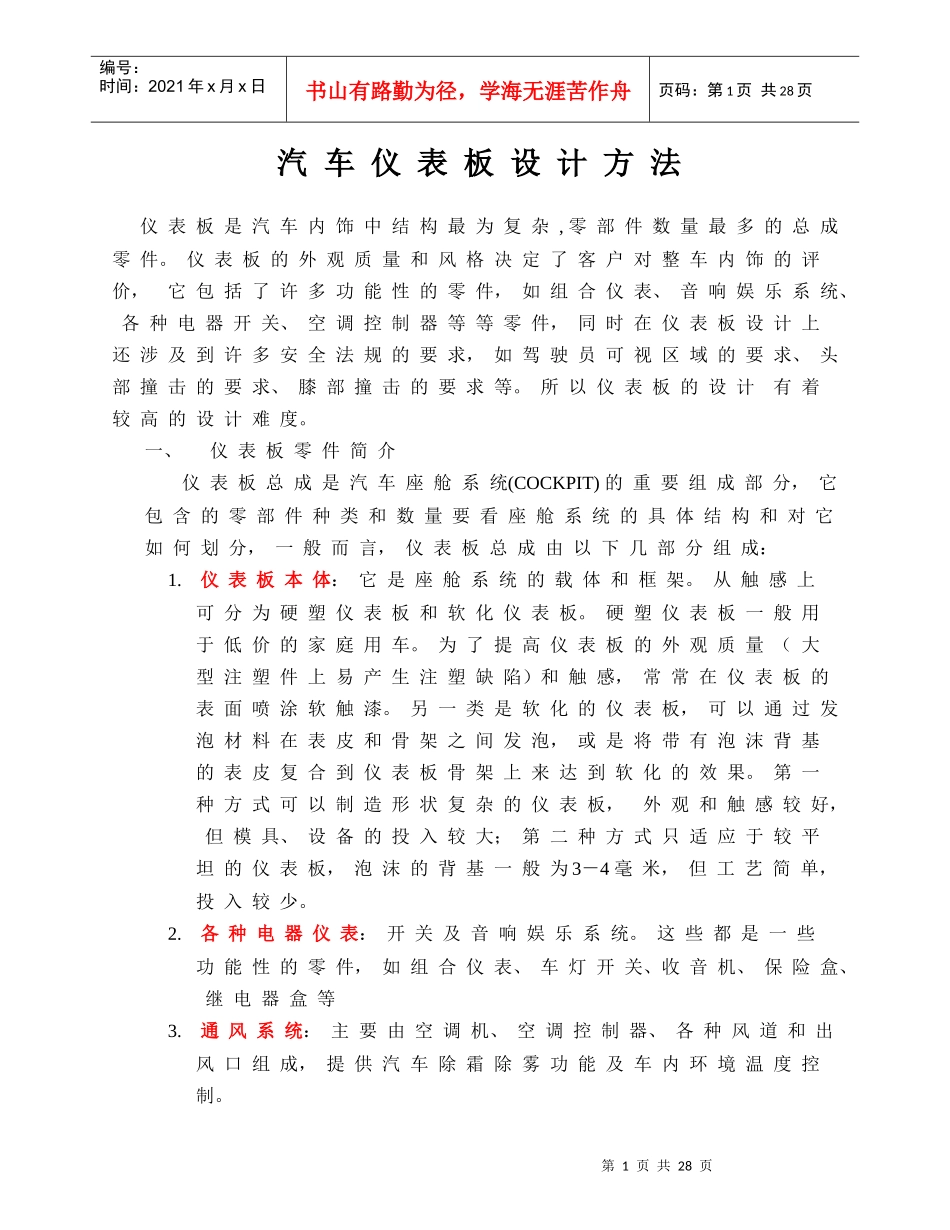

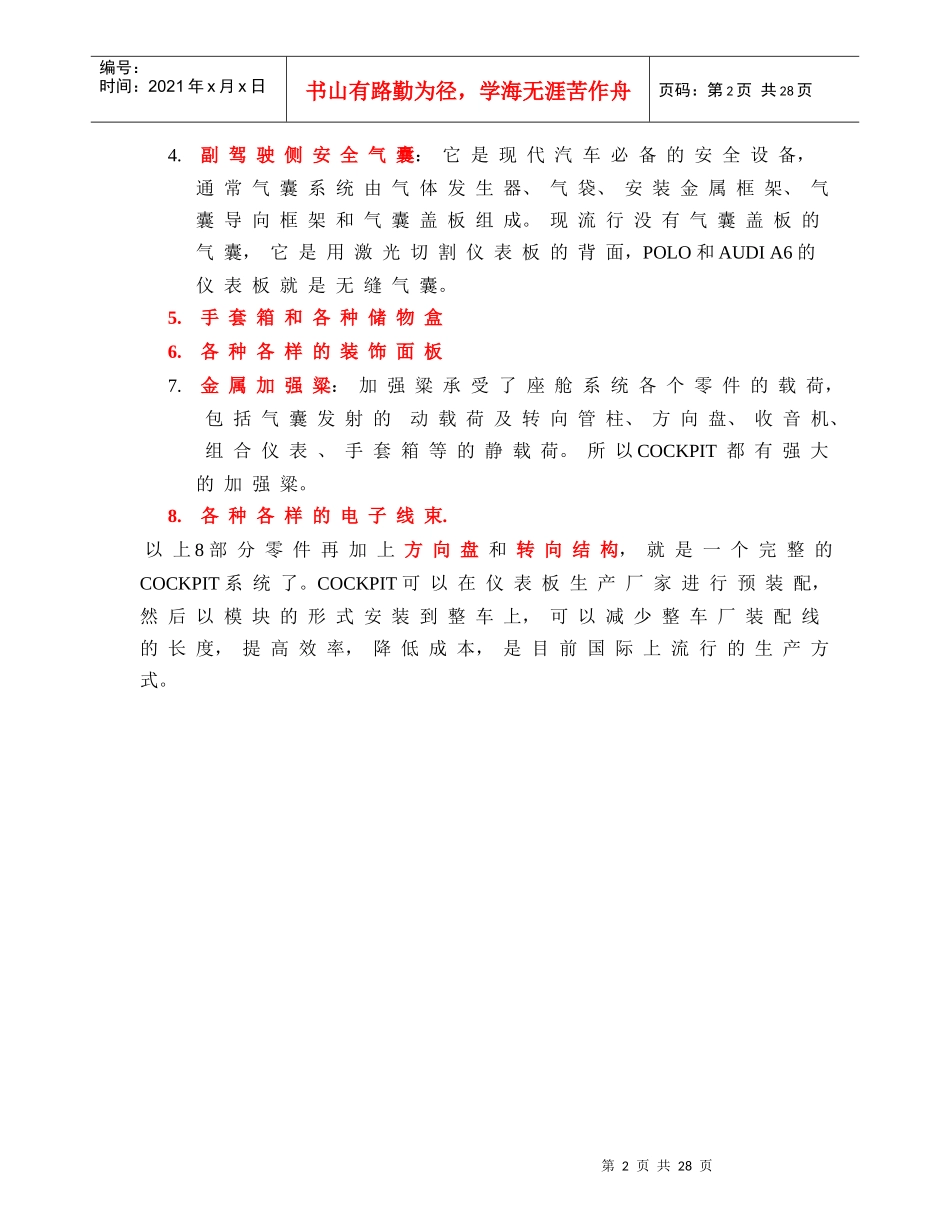

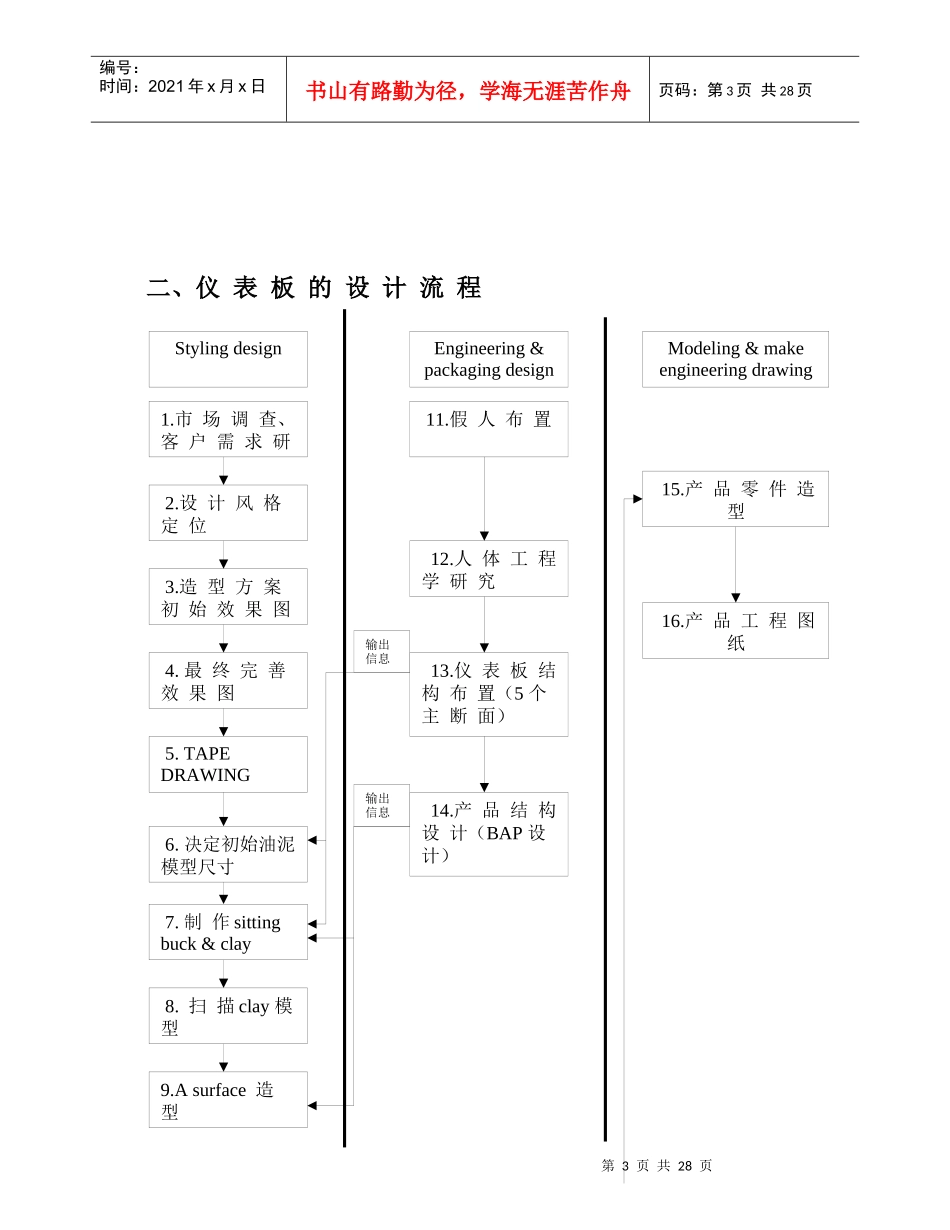

第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共28页汽车仪表板设计方法仪表板是汽车内饰中结构最为复杂,零部件数量最多的总成零件。仪表板的外观质量和风格决定了客户对整车内饰的评价,它包括了许多功能性的零件,如组合仪表、音响娱乐系统、各种电器开关、空调控制器等等零件,同时在仪表板设计上还涉及到许多安全法规的要求,如驾驶员可视区域的要求、头部撞击的要求、膝部撞击的要求等。所以仪表板的设计有着较高的设计难度。一、仪表板零件简介仪表板总成是汽车座舱系统(COCKPIT)的重要组成部分,它包含的零部件种类和数量要看座舱系统的具体结构和对它如何划分,一般而言,仪表板总成由以下几部分组成:1.仪表板本体:它是座舱系统的载体和框架。从触感上可分为硬塑仪表板和软化仪表板。硬塑仪表板一般用于低价的家庭用车。为了提高仪表板的外观质量(大型注塑件上易产生注塑缺陷)和触感,常常在仪表板的表面喷涂软触漆。另一类是软化的仪表板,可以通过发泡材料在表皮和骨架之间发泡,或是将带有泡沫背基的表皮复合到仪表板骨架上来达到软化的效果。第一种方式可以制造形状复杂的仪表板,外观和触感较好,但模具、设备的投入较大;第二种方式只适应于较平坦的仪表板,泡沫的背基一般为3-4毫米,但工艺简单,投入较少。2.各种电器仪表:开关及音响娱乐系统。这些都是一些功能性的零件,如组合仪表、车灯开关、收音机、保险盒、继电器盒等3.通风系统:主要由空调机、空调控制器、各种风道和出风口组成,提供汽车除霜除雾功能及车内环境温度控制。第2页共28页第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共28页4.副驾驶侧安全气囊:它是现代汽车必备的安全设备,通常气囊系统由气体发生器、气袋、安装金属框架、气囊导向框架和气囊盖板组成。现流行没有气囊盖板的气囊,它是用激光切割仪表板的背面,POLO和AUDIA6的仪表板就是无缝气囊。5.手套箱和各种储物盒6.各种各样的装饰面板7.金属加强粱:加强粱承受了座舱系统各个零件的载荷,包括气囊发射的动载荷及转向管柱、方向盘、收音机、组合仪表、手套箱等的静载荷。所以COCKPIT都有强大的加强粱。8.各种各样的电子线束.以上8部分零件再加上方向盘和转向结构,就是一个完整的COCKPIT系统了。COCKPIT可以在仪表板生产厂家进行预装配,然后以模块的形式安装到整车上,可以减少整车厂装配线的长度,提高效率,降低成本,是目前国际上流行的生产方式。第3页共28页第2页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共28页二、仪表板的设计流程StylingdesignEngineering&packagingdesignModeling&makeengineeringdrawing1.市场调查、客户需求研究2.设计风格定位3.造型方案初始效果图4.最终完善效果图5.TAPEDRAWING7.制作sittingbuck&claysurface8.扫描clay模型9.Asurface造型11.假人布置12.人体工程学研究13.仪表板结构布置(5个主断面)14.产品结构设计(BAP设计)15.产品零件造型16.产品工程图纸输出信息输出信息6.决定初始油泥模型尺寸第4页共28页第3页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共28页三、仪表板设计流程介绍1.在此阶段,要分析需要设计的车型的市场定位及所有竞争车型的情况,同时了解客户对设计的总体要求,并且分解到具体零件的设计要求上。2.设计风格可以有运动型、家庭型、舒适型、豪华型、亲和型等等,在确定风格后,就可以决定仪表板上的特征。3.通常设计师要绘制很多张设计效果图,通过评审,提炼后完成5张效果图提供给客户选择。4.在参考了客户的选择之后,完成一到两张能够达到照片效果的效果图。需要应用一些电脑软件来完成。5.用粘贴胶带在1:1的图纸上绘制仪表板的外形和特征,将效果图的信息转换到车身空间上。6.在这一阶段,需要有工程设计的信息输入,完成初始曲面后可以用于加工初始油泥模型。有了5个主断面的信息,可以决定油泥加工原料的尺寸。7.SITTINGBUCK是根据汽车车身的尺寸,用木材、FOAMBLOCK、POLYWOOD等材料制作与车身一致的框架用于放置油泥模...
