木器的基本知识VIP免费

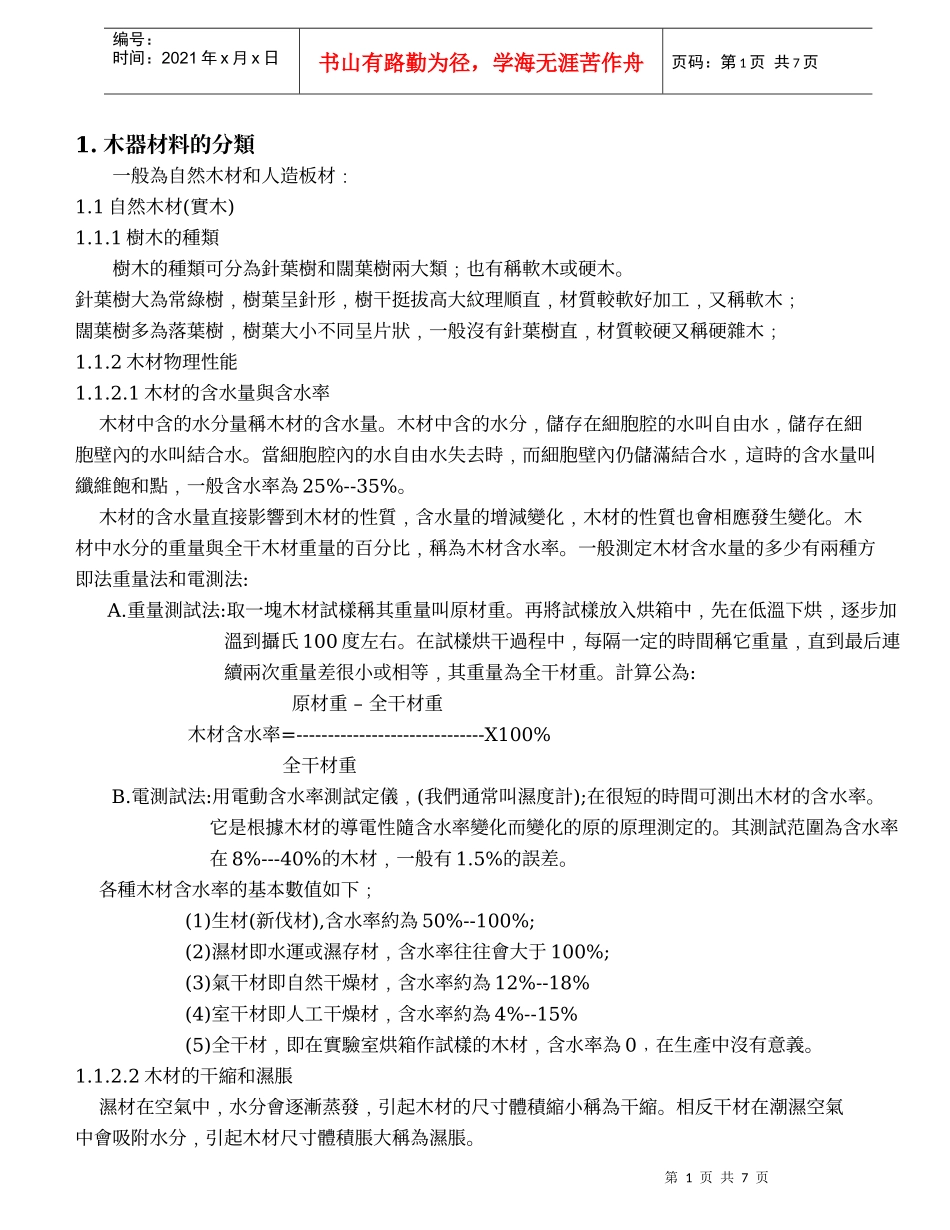

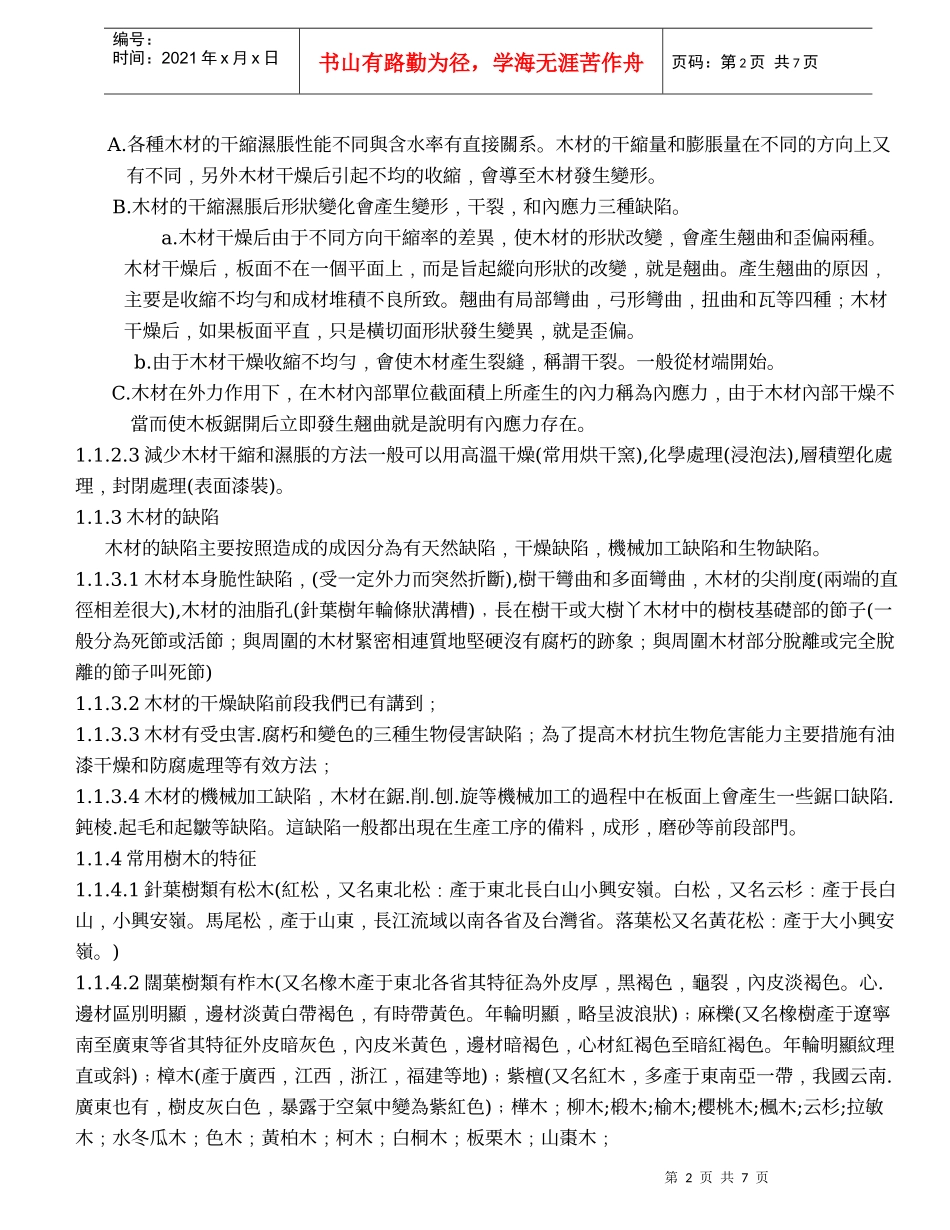

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页1.木器材料的分類一般為自然木材和人造板材﹕1.1自然木材(實木)1.1.1樹木的種類樹木的種類可分為針葉樹和闊葉樹兩大類﹔也有稱軟木或硬木。針葉樹大為常綠樹﹐樹葉呈針形﹐樹干挺拔高大紋理順直﹐材質較軟好加工﹐又稱軟木﹔闊葉樹多為落葉樹﹐樹葉大小不同呈片狀﹐一般沒有針葉樹直﹐材質較硬又稱硬雜木﹔1.1.2木材物理性能1.1.2.1木材的含水量與含水率木材中含的水分量稱木材的含水量。木材中含的水分﹐儲存在細胞腔的水叫自由水﹐儲存在細胞壁內的水叫結合水。當細胞腔內的水自由水失去時﹐而細胞壁內仍儲滿結合水﹐這時的含水量叫纖維飽和點﹐一般含水率為25%--35%。木材的含水量直接影響到木材的性質﹐含水量的增減變化﹐木材的性質也會相應發生變化。木材中水分的重量與全干木材重量的百分比﹐稱為木材含水率。一般測定木材含水量的多少有兩種方即法重量法和電測法:A.重量測試法:取一塊木材試樣稱其重量叫原材重。再將試樣放入烘箱中﹐先在低溫下烘﹐逐步加溫到攝氏100度左右。在試樣烘干過程中﹐每隔一定的時間稱它重量﹐直到最后連續兩次重量差很小或相等﹐其重量為全干材重。計算公為:–原材重全干材重木材含水率=------------------------------X100%全干材重B.電測試法:用電動含水率測試定儀﹐(我們通常叫濕度計);在很短的時間可測出木材的含水率。它是根據木材的導電性隨含水率變化而變化的原的原理測定的。其測試范圍為含水率在8%---40%的木材﹐一般有1.5%的誤差。各種木材含水率的基本數值如下﹔(1)生材(新伐材),含水率約為50%--100%;(2)濕材即水運或濕存材﹐含水率往往會大于100%;(3)氣干材即自然干燥材﹐含水率約為12%--18%(4)室干材即人工干燥材﹐含水率約為4%--15%(5)全干材﹐即在實驗室烘箱作試樣的木材﹐含水率為0﹐在生產中沒有意義。1.1.2.2木材的干縮和濕脹濕材在空氣中﹐水分會逐漸蒸發﹐引起木材的尺寸體積縮小稱為干縮。相反干材在潮濕空氣中會吸附水分﹐引起木材尺寸體積脹大稱為濕脹。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页A.各種木材的干縮濕脹性能不同與含水率有直接關系。木材的干縮量和膨脹量在不同的方向上又有不同﹐另外木材干燥后引起不均的收縮﹐會導至木材發生變形。B.木材的干縮濕脹后形狀變化會產生變形﹐干裂﹐和內應力三種缺陷。a.木材干燥后由于不同方向干縮率的差異﹐使木材的形狀改變﹐會產生翹曲和歪偏兩種。木材干燥后﹐板面不在一個平面上﹐而是旨起縱向形狀的改變﹐就是翹曲。產生翹曲的原因﹐主要是收縮不均勻和成材堆積不良所致。翹曲有局部彎曲﹐弓形彎曲﹐扭曲和瓦等四種﹔木材干燥后﹐如果板面平直﹐只是橫切面形狀發生變異﹐就是歪偏。b.由于木材干燥收縮不均勻﹐會使木材產生裂縫﹐稱謂干裂。一般從材端開始。C.木材在外力作用下﹐在木材內部單位截面積上所產生的內力稱為內應力﹐由于木材內部干燥不當而使木板鋸開后立即發生翹曲就是說明有內應力存在。1.1.2.3減少木材干縮和濕脹的方法一般可以用高溫干燥(常用烘干窯),化學處理(浸泡法),層積塑化處理﹐封閉處理(表面漆裝)。1.1.3木材的缺陷木材的缺陷主要按照造成的成因分為有天然缺陷﹐干燥缺陷﹐機械加工缺陷和生物缺陷。1.1.3.1木材本身脆性缺陷﹐(受一定外力而突然折斷),樹干彎曲和多面彎曲﹐木材的尖削度(兩端的直徑相差很大),木材的油脂孔(針葉樹年輪條狀溝槽)﹐長在樹干或大樹丫木材中的樹枝基礎部的節子(一般分為死節或活節﹔與周圍的木材緊密相連質地堅硬沒有腐朽的跡象﹔與周圍木材部分脫離或完全脫離的節子叫死節)1.1.3.2木材的干燥缺陷前段我們已有講到﹔1.1.3.3木材有受虫害.腐朽和變色的三種生物侵害缺陷﹔為了提高木材抗生物危害能力主要措施有油漆干燥和防腐處理等有效方法﹔1.1.3.4木材的機械加工缺陷﹐木材在鋸.削.刨.旋等機械加工的過程中在板面上會產生一些鋸口缺陷.鈍棱.起毛和起皺等缺陷。這缺陷一般都出現在生產工序的備料﹐成形﹐磨砂等前段部門。1.1.4常用樹木的特征1.1.4.1針葉樹類有松木(紅松﹐又...
