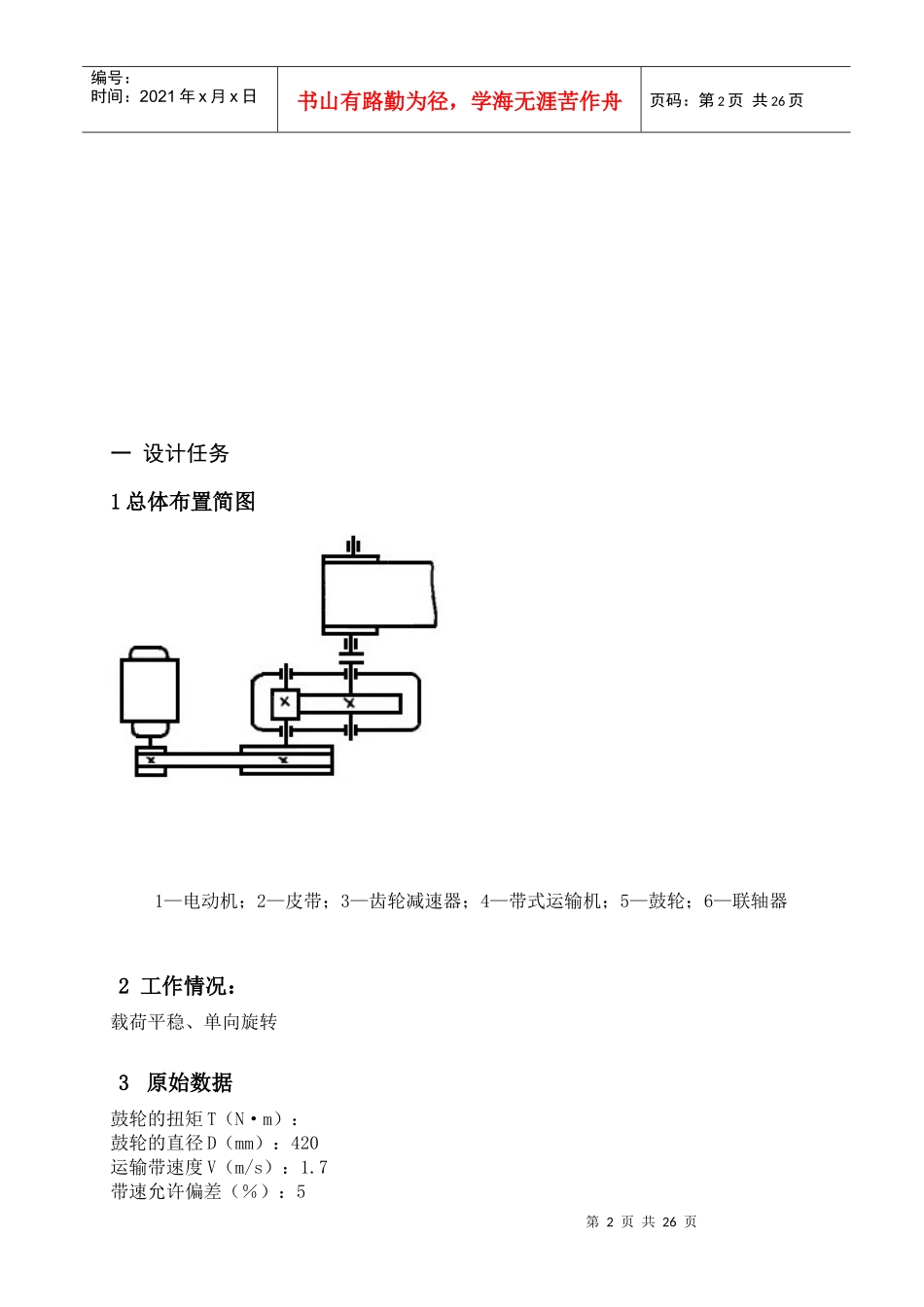

蚌埠学院2012目录l设计任务.....................................................2电动机的选择计算............................................3传动装置的运动和动力参数计算..............................4传动零件的设计计算..........................................5齿轮的设计计算................................................6轴的设计计算................................................7减速器高速轴的校核..........................................8减速器高速轴滚动轴承的选择及其寿命计算..................9高速键联接的选择和验算......................................10联轴器的选择..........................................11减速器箱体的结构设计................................12润滑与密封..................................................13参考文献.....................................................14设计体会....................................................第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页一设计任务1总体布置简图1—电动机；2—皮带；3—齿轮减速器；4—带式运输机；5—鼓轮；6—联轴器2工作情况：载荷平稳、单向旋转3原始数据鼓轮的扭矩T（N·m）：鼓轮的直径D（mm）：420运输带速度V（m/s）：1.7带速允许偏差（％）：5第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页使用年限（年）：8工作制度（班/日）：2每日工作小时数164设计内容1.电动机的选择与运动参数计算；2.斜齿轮传动设计计算3.轴的设计4.滚动轴承的选择5.键和连轴器的选择与校核；6.装配图、零件图的绘制7.设计计算说明书的编写5设计任务a)减速器总装配图一张b)齿轮、轴零件图各一张c)设计说明书一份6设计进度1、第一阶段：总体计算和传动件参数计算2、第二阶段：轴与轴系零件的设计3、第三阶段：轴、轴承、联轴器、键的校核及草图绘制4、第四阶段：装配图、零件图的绘制及计算说明书的编写二、电动机的选择计算如图2-1所示的胶带运输带的有效拉力F=5500N，工作速度v=1.7m/s,传动滚动直径D=420mm,载荷平稳，电源为三相交流，空载启动，室内工作有粉尘,使用期限8年。带速允许误差大于-5%且小于5%,试选择电动机。第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页图2-11.选择电动机系列按工作要求及工作条件选用三相异步电动机,封闭自扇冷式结构,电压为380V,Y系列。2.选择电动机功率卷筒所需的有效功率：PW=FV1000=(5500X1.7)/1000=9.35kw传动装置的总效率：V带传动的效率η带=0.96闭式齿轮的传动效率η齿轮=0.97一对滚动轴承的效率η轴承=0.98联轴器的效率η联轴器=0.99传动滚筒效率η滚筒=0.96传动总效率η=0.95×0.97×0.982×0.99×0.96=0.83所需电动机功率第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页Pr==9.35/0.83=11.26kw由表9-39（指导书209页）可选用Y系列三相异步电动机Y180L-6型，额定功率P0=15kw或选用Y系列三相异步电动机Y160L-4型，额定功率P0=15kw,均满足P0>Pr。3.选取电动机的转速滚筒转速nW=60υπD=77.34r/min根据滚筒所需的功率和转速，可选择功率为15KW，同步转速分别为1500r/min和1000r/min两种型号的电动机。电动机数据及传动比方案号电机型号额定功率/KW同步转速/（r/min）满载转速/(r/min)总传动比1Y160L-4151500146020.372Y180L-615100097013.54通过比较决定选择第2种方案，电动机型号为Y180L-6,同步转速为1000r/min，所选电动机的数据和安装尺寸如下表额定功率P0/kw15电动机外伸轴直径D/mm38满载转速n0（r/min）970电动机外伸轴长度E/mm80额定扭矩1.8电动机中心高H/mm132三、传动装置的运动及动力参数计算1、分配传动比第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页电动机的满载转数n0=970r/min总传动比i总=n0/nw=970/77.34=12.54取i带=2.5则减速器的传动比...
