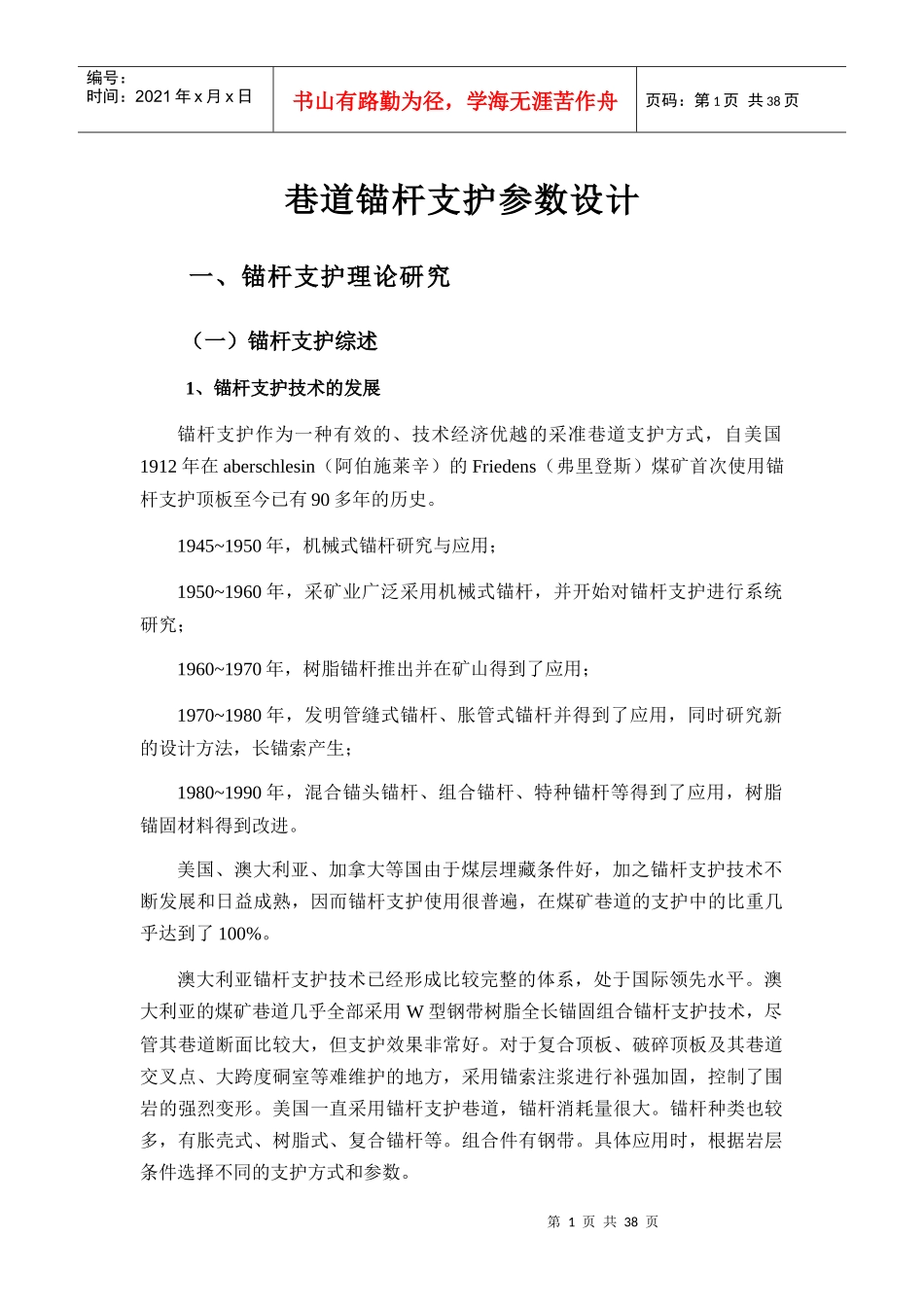

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页巷道锚杆支护参数设计一、锚杆支护理论研究（一）锚杆支护综述1、锚杆支护技术的发展锚杆支护作为一种有效的、技术经济优越的采准巷道支护方式，自美国1912年在aberschlesin（阿伯施莱辛）的Friedens（弗里登斯）煤矿首次使用锚杆支护顶板至今已有90多年的历史。1945~1950年，机械式锚杆研究与应用；1950~1960年，采矿业广泛采用机械式锚杆，并开始对锚杆支护进行系统研究；1960~1970年，树脂锚杆推出并在矿山得到了应用；1970~1980年，发明管缝式锚杆、胀管式锚杆并得到了应用，同时研究新的设计方法，长锚索产生；1980~1990年，混合锚头锚杆、组合锚杆、特种锚杆等得到了应用，树脂锚固材料得到改进。美国、澳大利亚、加拿大等国由于煤层埋藏条件好，加之锚杆支护技术不断发展和日益成熟，因而锚杆支护使用很普遍，在煤矿巷道的支护中的比重几乎达到了100%。澳大利亚锚杆支护技术已经形成比较完整的体系，处于国际领先水平。澳大利亚的煤矿巷道几乎全部采用W型钢带树脂全长锚固组合锚杆支护技术，尽管其巷道断面比较大，但支护效果非常好。对于复合顶板、破碎顶板及其巷道交叉点、大跨度硐室等难维护的地方，采用锚索注浆进行补强加固，控制了围岩的强烈变形。美国一直采用锚杆支护巷道，锚杆消耗量很大。锚杆种类也较多，有胀壳式、树脂式、复合锚杆等。组合件有钢带。具体应用时，根据岩层条件选择不同的支护方式和参数。第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页锚杆支护发展最快的是英国。在1987年以前，英国煤矿巷道支护90%以上采用金属支架，而且主要是矿用工字钢拱型刚性支架。由于回采工作面单产低、效率低、巷道支护成本高，因而亏损严重。为了摆脱煤炭行业的这种困境，在巷道支护方面积极发展锚杆支护，到1987年，英国从澳大利亚引进了成套的锚杆支护技术，从而扭转了过去的被动局面，煤巷锚杆支护得到迅速发展，经过近10年实验的基础上，又进行了改进和提高，到1994年在巷道支护中所占的比重己达到80%以上。锚杆支护技术的广泛采用给英国煤矿带来巨大的活力和经济效益。德国是U型钢支架使用最早、技术上最为成熟的国家，自1932年发明U型钢支架以来，U型钢支架发展迅速，支护比重很快达到了90%以上，从井底车场一直到采煤工作面两巷均采用U型钢可缩性支架。但是自20世纪80年代以来，随着矿井开采深度日益增加，维护日益困难。面临这种困境，德国采用不断增加金属支架的型钢质量，逐步减小棚距的做法，这不仅使巷道支护费用增高，而且施工、运输更加困难和复杂。即便如此，巷道维护困难的状况仍然难以改观，于是寻求成本低，运输和施工简单方便、控制围岩变形效果好的锚杆支护变得尤为重要。到20世纪80年代初期，锚杆支护在鲁尔矿区实验成功后获得推广，现己应用到千米的深井巷道中，取得了许多成功的经验。法国煤巷锚杆支护的发展也很迅速，到1986年其比重己达50%。在采区巷道支护中同时发展金属支架、锚杆支护、混凝土支架。俄罗斯锚杆支护的发展也引人瞩目。他们研制了多种类型的锚杆，在俄罗斯第一大矿区——库兹巴斯矿区锚杆支护巷道所占比重己达50%。我国在煤矿岩巷中使用锚杆支护也已有近50余年的历史。从1956年起在煤矿岩巷中使用锚杆支护，20世纪60年代锚杆支护开始进入采区，但由于煤层巷道围岩松软，受采动影响后围岩变形量很大，对支护技术要求很高，加之锚杆支护理论、设计方法，锚杆材料、施工机具、检测手段等还不够完善，因而发展缓慢。“八五”期间，原煤炭工业部把煤巷锚杆支护技术作为重点项目进行攻关，在“九五”期间，原煤炭工业部将“锚杆支护”列为煤炭工业科技发展的五个项目之一，对锚杆支护的可行性和适用性进行了深入细致的研究，取得了一大批水平较高的科研成果。特别是1996~1997年我国引进了澳大利亚锚杆支护技术，在原邢台矿务局进行了现场演示，并完成了与锚杆支护技术有关第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页的15个项目，使...
