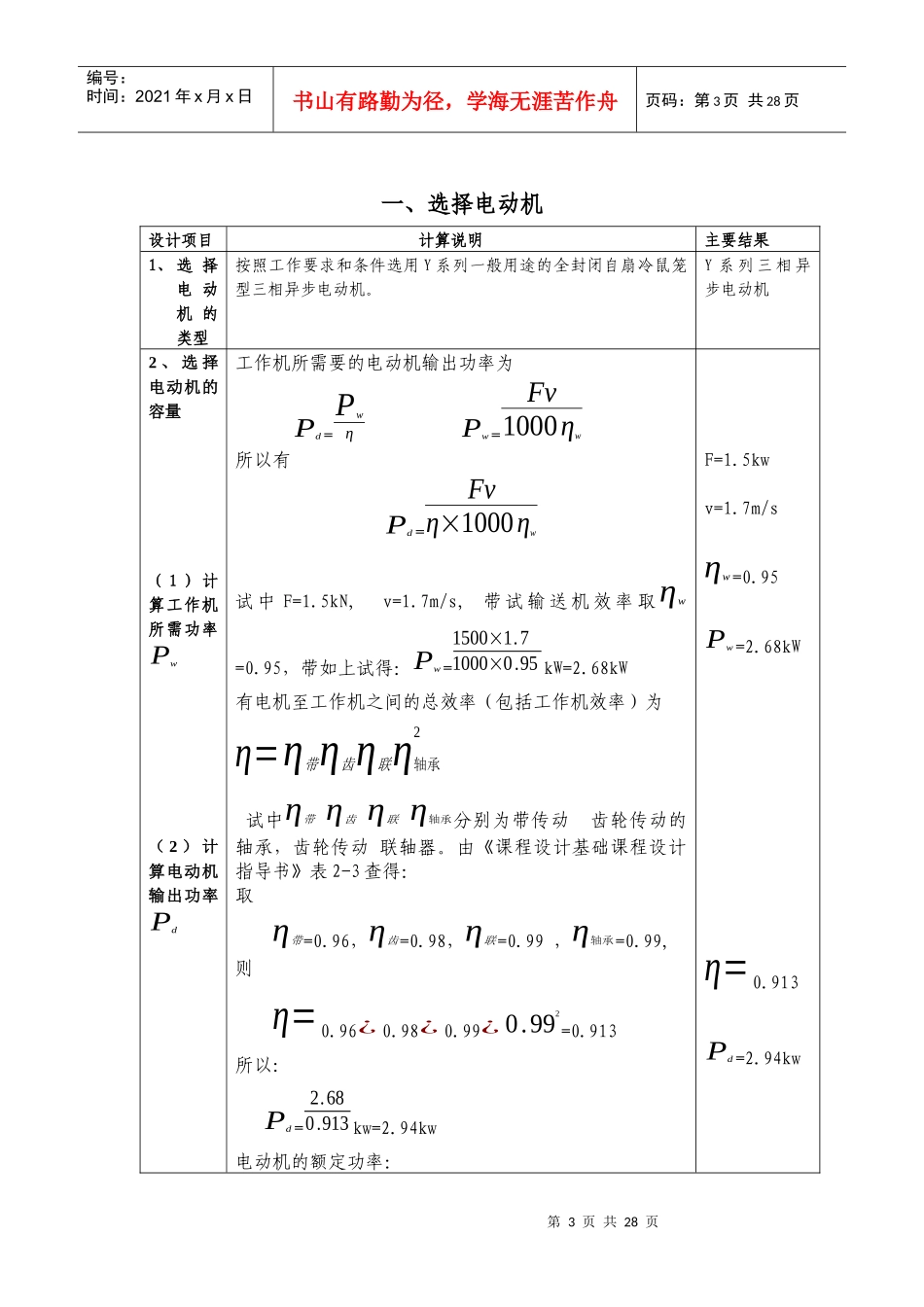

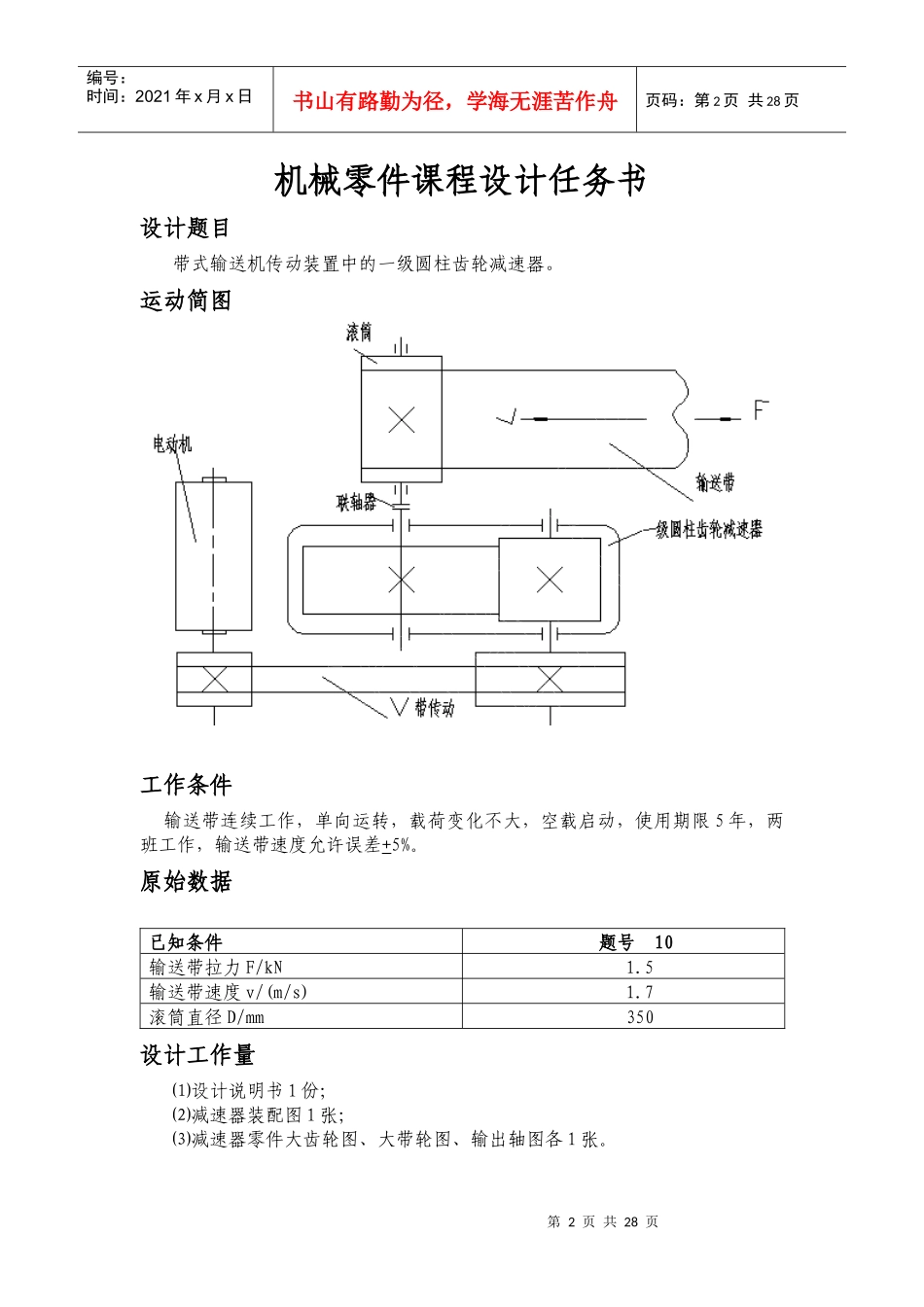

第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页机械零件课程设计任务书设计题目带式输送机传动装置中的一级圆柱齿轮减速器。运动简图工作条件输送带连续工作，单向运转，载荷变化不大，空载启动，使用期限5年，两班工作，输送带速度允许误差+5%。原始数据已知条件题号10输送带拉力F/kN1.5输送带速度v/(m/s)1.7滚筒直径D/mm350设计工作量⑴设计说明书1份；⑵减速器装配图1张；⑶减速器零件大齿轮图、大带轮图、输出轴图各1张。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页一、选择电动机设计项目计算说明主要结果1、选择电动机的类型按照工作要求和条件选用Y系列一般用途的全封闭自扇冷鼠笼型三相异步电动机。Y系列三相异步电动机2、选择电动机的容量（1）计算工作机所需功率Pw（2）计算电动机输出功率Pd工作机所需要的电动机输出功率为Pd=PwηPw=Fv1000ηw所以有Pd=Fvη×1000ηw试中F=1.5kN,v=1.7m/s,带试输送机效率取ηw=0.95，带如上试得：Pw=1500×1.71000×0.95kW=2.68kW有电机至工作机之间的总效率（包括工作机效率）为η=η带η齿η联η轴承2试中η带η齿η联η轴承分别为带传动齿轮传动的轴承，齿轮传动联轴器。由《课程设计基础课程设计指导书》表2-3查得：取η带=0.96，η齿=0.98，η联=0.99，η轴承=0.99,则η=0.96¿0.98¿0.99¿0.992=0.913所以：Pd=2.680.913kw=2.94kw电动机的额定功率：F=1.5kwv=1.7m/sηw=0.95Pw=2.68kWη=0.913Pd=2.94kw第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页（3）确定电动机转速nm滚筒转速nw确定总传动比的范围Pm=（1.0～1.3）Pd=2.94～3.82KW由《机械设计基础课程设计指导书》附表8.1取电动机额定功率Pm为3KW。nw=60vw¿1000/πD=60¿1.7¿1000/(3.14¿350)=92.81r/min由《课程设计基础课程设计指导书》表2-2推荐的各种传动机构传动比范围，取V带传动i带=（2～4）,单级圆柱齿轮传动比i齿=（3～5），则i总=（2～4）（3～5）=（2¿3）～（4¿5）=6～20n=(6～20)¿92.81=556.86～1856.2r/min由《机械设计基础课程设计指导书》附表8.1可知在该范围内电动机的转速有：750r/min、1000r/min、1500r/min取电动机同步转速为1000r/min，因此选择电动机型号为：Y132S—6同步转速1000r/min，满载转速nm为960r/min，额定功率3KW。Pm=3KWnw=92.81r/minY132S—6同步转速1000r/minnm=960r/min第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页二、总传动比计算与各级传动比分配设计项目计算及说明主要结果1传动装置的总传动比i总=nmnw=96092.81=10.34i总=10.342各级传动比分配因为：i总=i带¿i齿为使V带传动的外廓尺寸不致过大，初选传动比为：i带=2.9i齿=10.342.9=3.57i带=2.9i齿=3.57第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页三、各轴运动参数和动力参数的计算设计项目计算及说明主要结果（1）0轴（电机轴）p0=pd=2.94kWn0=nm=960r/minT0=9550¿p0n0=9550¿2.94/960=29.25N·mp0=2.94kWn0=960r/minT0=29.25N·m(2)1轴（高速轴）p1=p0¿η带=2.94¿0.96kW=2.82kWn1=n0i带=9602.9r/min=331.03r/minT1=9550¿p1n1=9550¿2.82331.03N·m=81.36N·mp1=2.82kWn1=331.03r/minT1=81.36N·m第7页共28页第6页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共28页(3)2轴（低速轴）p2=p1¿η轴承¿η齿=2.82¿0.99¿0.98=2.74kWn2=n1i齿=331.033.57r/min=92.73r/minT2=9550¿p2n2=9550¿2.7492.73N·m=282.18N·mp2=2.74kWn2=92.73r/minT2=282.18N·m(4)3轴（滚筒轴）p3=p2¿η联¿η轴承=2.74¿0.99¿0.99=2.67kWn3=n2=92.73r/minp3=2.67kWn3=92.73r/minT3=9550¿p3n3=9550¿2.7192.73N·m=279.10N·mT3=279.10N·m为了便于下一阶段计算传动零件和轴，将上述计算结果列表如下：参数轴号0轴1轴2轴3轴功率P(KW)2.942.822.742.71转速n(r/min)960331.0392.7392.73转矩T(N·m)29.2581...
