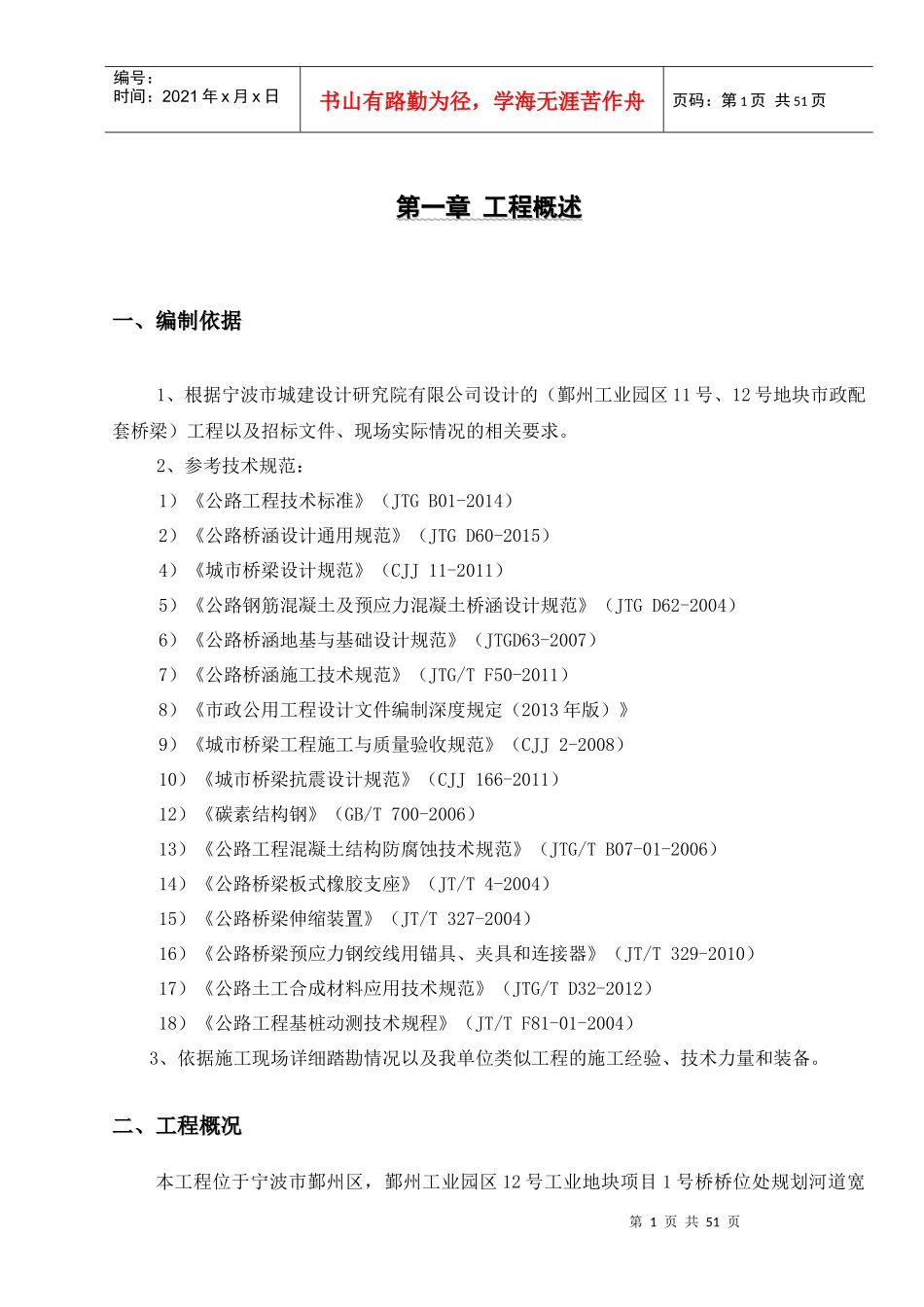

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页第一章工程概述第一章工程概述一、编制依据一、编制依据1、根据宁波市城建设计研究院有限公司设计的（鄞州工业园区11号、12号地块市政配套桥梁）工程以及招标文件、现场实际情况的相关要求。2、参考技术规范：1）《公路工程技术标准》（JTGB01-2014）2）《公路桥涵设计通用规范》（JTGD60-2015）4）《城市桥梁设计规范》（CJJ11-2011）5）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）6）《公路桥涵地基与基础设计规范》（JTGD63-2007）7）《公路桥涵施工技术规范》（JTG/TF50-2011）8）《市政公用工程设计文件编制深度规定（2013年版）》9）《城市桥梁工程施工与质量验收规范》（CJJ2-2008）10）《城市桥梁抗震设计规范》（CJJ166-2011）12）《碳素结构钢》（GB/T700-2006）13）《公路工程混凝土结构防腐蚀技术规范》（JTG/TB07-01-2006）14）《公路桥梁板式橡胶支座》（JT/T4-2004）15）《公路桥梁伸缩装置》（JT/T327-2004）16）《公路桥梁预应力钢绞线用锚具、夹具和连接器》（JT/T329-2010）17）《公路土工合成材料应用技术规范》（JTG/TD32-2012）18）《公路工程基桩动测技术规程》（JT/TF81-01-2004）3、依据施工现场详细踏勘情况以及我单位类似工程的施工经验、技术力量和装备。二、工程概况二、工程概况本工程位于宁波市鄞州区，鄞州工业园区12号工业地块项目1号桥桥位处规划河道宽第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页30m。现拟新建一座13+11+13m的简支梁桥，桥梁与河道正交。新建桥梁面积：555㎡，搭板面积：180㎡。主要工程内容：桥梁结构、附属设施、路桥接坡处地基处理（一）桥梁工程（一）桥梁工程本工程有一座桥梁，1号桥现状河道上有一座临时钢便桥，钢便桥跨径30m，宽5.8m，桥梁与河道正交，钢便桥在施工过程中作为保通桥使用，东侧桥梁建成通车后拆除。1号桥桥位处现状河道宽正向30m，现拟建一座单跨37m的桥梁，桥梁与河道正交。新建桥梁面积：555㎡，搭板面积：180㎡。桥梁设计基准期100年，设计使用年限50年。桥梁安全等级：一级。设计荷载:城-B级，人群荷载按《城市桥梁设计规范》（CJJ11-2011）取值。梁底标高：边梁底控制标高≥3.43m（1985国家高程）。梁标准横断面总宽15m，由北往南布置为：0.25m栏杆+1.5m人行道+12m机动车道+1.5m人行道+0.25m栏杆桥。桥梁中心桩号K0+190，桥梁与河道正交。桥梁布置为单跨37m简支梁。桥梁上部：采用95cm厚先张法预应力砼空心板梁；下部结构：盖梁式桥台，采用单排D100钻孔灌注桩基础。桥位地区为软土地基，为避免由于路基沉降引起路桥衔接处的错台现象发生，本设计在桥头两侧各设一级现浇搭板，作为道路和桥梁的过渡。路桥衔接段采用旋挖灌注桩处理软土地基。车行道铺装层采用6cm厚细粒式改性沥青砼（AC-13C），主梁和沥青铺装之间设聚氨酯PU防水涂料。（二）挡墙工程（二）挡墙工程根据设计图纸当全长34米，根据景观需要顶标高2.7-3.41米，河床底标高控制在-1.37米，驳坎立面之间河道宽度15米。挡墙采用C35钢筋砼墙身，采用水泥双向搅拌桩基础，外露面涂真石漆。第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页第二章施工准备工作第二章施工准备工作一、施工准备1、资料准备：1）认真阅读、学习、审核施工图纸和施工规范；2）对临时工程进行设计；3）编写关键施工工艺标准、保证预防措施；4）结合工程施工特点，编写技术管理办法；5）收集各种技术资料（包括红线图、地上、地下管线图、施工图、施工预算、材料工本分析和成本分析等）和参考资料；2、技术准备工作1）现场探勘了解地形、水温及施工环境；2）办理工程控制桩交接手续、并进行交桩、复核及护桩；3）各种工程材料的复试；3、物资准备：1）材料、制品、机具和设备是保证施工顺利进行的物资基础。2）预先编制物资采购供应计划，这些物资的准备工作必须在开工之前完成。根据各种物资的需用计划，分别落实货源，提前订货，安排运输和储备，以满...
