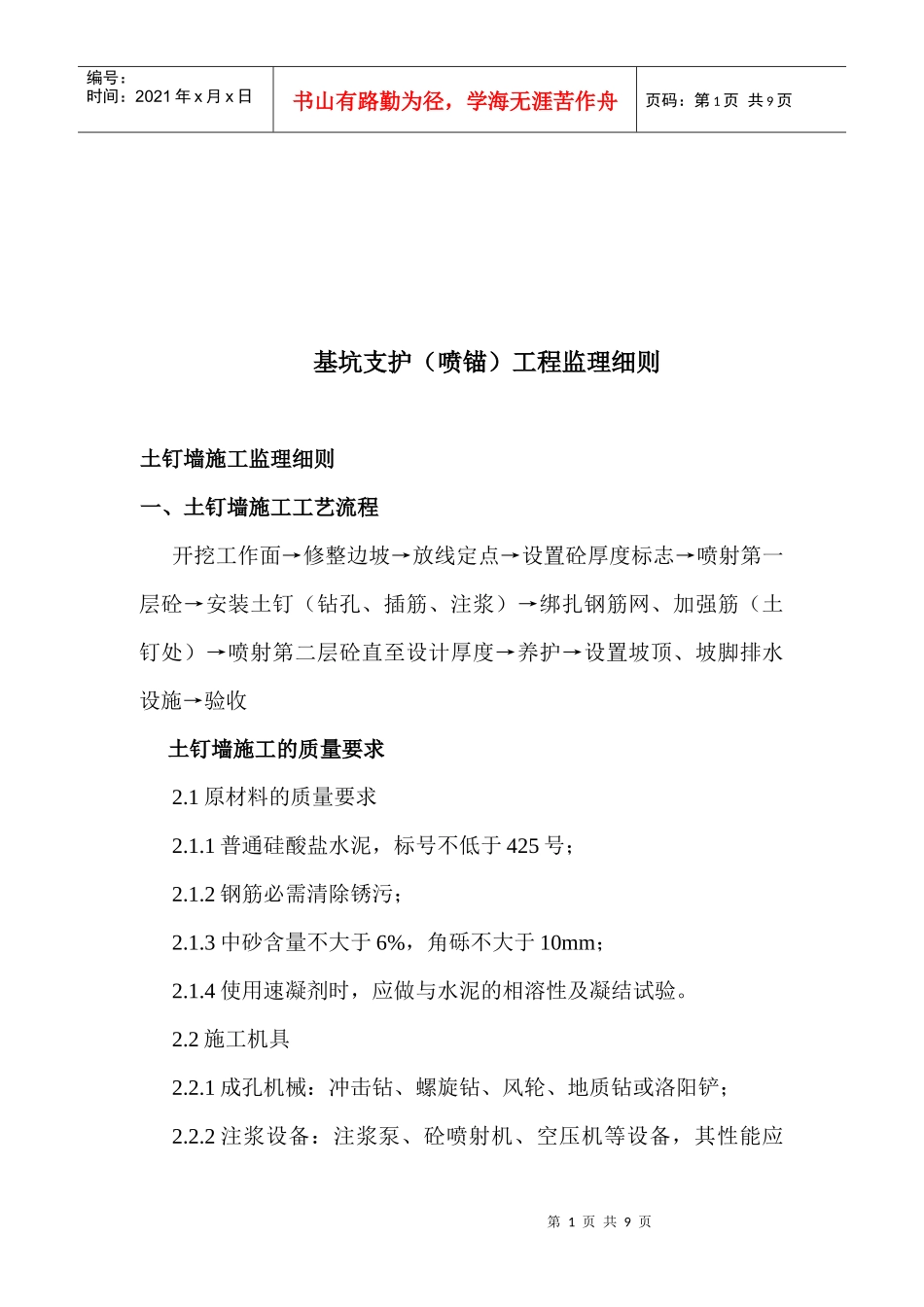

浅谈基坑支护工程监理细则_第1页
1/9

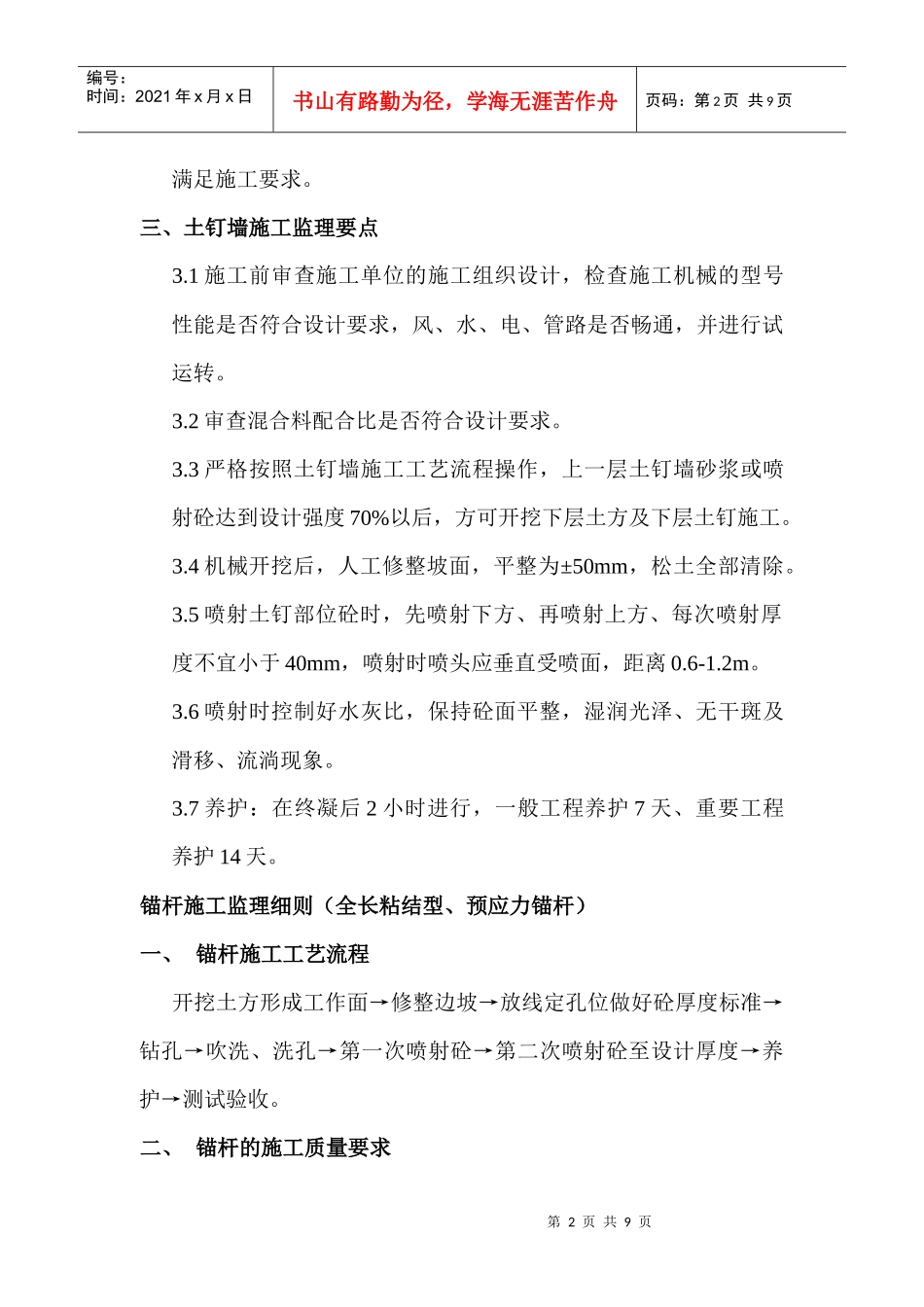

浅谈基坑支护工程监理细则_第2页
2/9

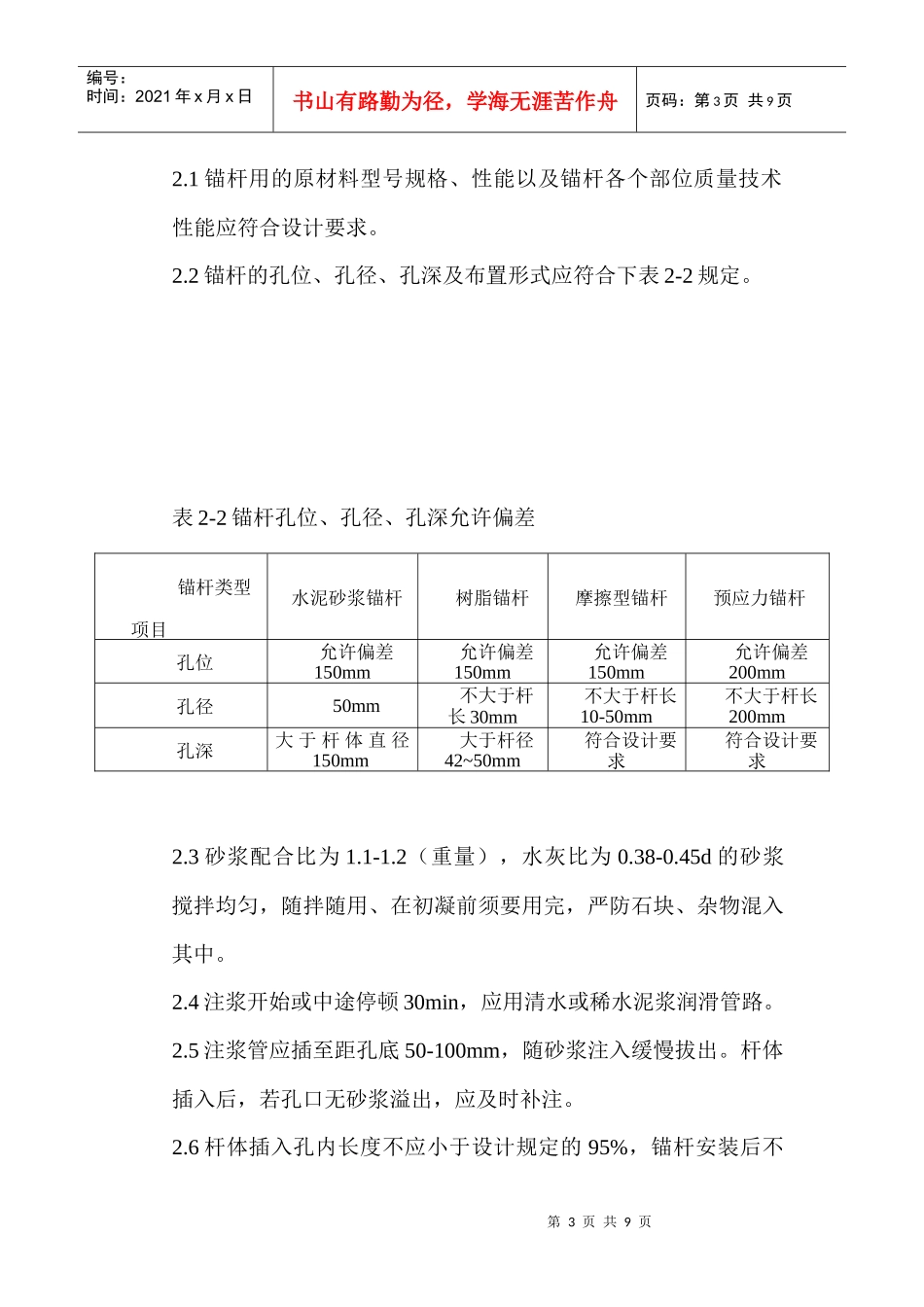

浅谈基坑支护工程监理细则_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页基坑支护(喷锚)工程监理细则土钉墙施工监理细则一、土钉墙施工工艺流程开挖工作面→修整边坡→放线定点→设置砼厚度标志→喷射第一层砼→安装土钉(钻孔、插筋、注浆)→绑扎钢筋网、加强筋(土钉处)→喷射第二层砼直至设计厚度→养护→设置坡顶、坡脚排水设施→验收土钉墙施工的质量要求2.1原材料的质量要求2.1.1普通硅酸盐水泥,标号不低于425号;2.1.2钢筋必需清除锈污;2.1.3中砂含量不大于6%,角砾不大于10mm;2.1.4使用速凝剂时,应做与水泥的相溶性及凝结试验。2.2施工机具2.2.1成孔机械:冲击钻、螺旋钻、风轮、地质钻或洛阳铲;2.2.2注浆设备:注浆泵、砼喷射机、空压机等设备,其性能应第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页满足施工要求。三、土钉墙施工监理要点3.1施工前审查施工单位的施工组织设计,检查施工机械的型号性能是否符合设计要求,风、水、电、管路是否畅通,并进行试运转。3.2审查混合料配合比是否符合设计要求。3.3严格按照土钉墙施工工艺流程操作,上一层土钉墙砂浆或喷射砼达到设计强度70%以后,方可开挖下层土方及下层土钉施工。3.4机械开挖后,人工修整坡面,平整为±50mm,松土全部清除。3.5喷射土钉部位砼时,先喷射下方、再喷射上方、每次喷射厚度不宜小于40mm,喷射时喷头应垂直受喷面,距离0.6-1.2m。3.6喷射时控制好水灰比,保持砼面平整,湿润光泽、无干斑及滑移、流淌现象。3.7养护:在终凝后2小时进行,一般工程养护7天、重要工程养护14天。锚杆施工监理细则(全长粘结型、预应力锚杆)一、锚杆施工工艺流程开挖土方形成工作面→修整边坡→放线定孔位做好砼厚度标准→钻孔→吹洗、洗孔→第一次喷射砼→第二次喷射砼至设计厚度→养护→测试验收。二、锚杆的施工质量要求第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页2.1锚杆用的原材料型号规格、性能以及锚杆各个部位质量技术性能应符合设计要求。2.2锚杆的孔位、孔径、孔深及布置形式应符合下表2-2规定。表2-2锚杆孔位、孔径、孔深允许偏差2.3砂浆配合比为1.1-1.2(重量),水灰比为0.38-0.45d的砂浆搅拌均匀,随拌随用、在初凝前须要用完,严防石块、杂物混入其中。2.4注浆开始或中途停顿30min,应用清水或稀水泥浆润滑管路。2.5注浆管应插至距孔底50-100mm,随砂浆注入缓慢拔出。杆体插入后,若孔口无砂浆溢出,应及时补注。2.6杆体插入孔内长度不应小于设计规定的95%,锚杆安装后不锚杆类型项目水泥砂浆锚杆树脂锚杆摩擦型锚杆预应力锚杆孔位允许偏差150mm允许偏差150mm允许偏差150mm允许偏差200mm孔径50mm不大于杆长30mm不大于杆长10-50mm不大于杆长200mm孔深大于杆体直径150mm大于杆径42~50mm符合设计要求符合设计要求第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页得随意敲击。三、锚杆施工监理要点3.1全长粘结型锚杆施工要点3.1.1审查施工单位的锚杆施工组织方案、检查孔位,孔距是否符合设计要求;3.1.2终孔前检查孔深是否达到设计规定是数值;3.1.3清除孔内杂物、冲洗干净孔壁;3.1.4材料:水泥为425号普通水泥,中细砂子不大于2.5mm过筛;3.1.5注浆过程必须连续砂浆随拌随用,不能超过终凝时间;3.1.6锚杆插入砂浆孔后,注意孔口有无砂浆溢出,否则及时补注砂浆;3.2预应力锚杆施工监理要点。3.2.1审查施工单位的预应锚杆施工组织设计;3.2.2检查施工机具的性能规格是否符合施工要求;3.2.3检查预应力布孔(孔位、孔距)是否符合图纸要求,误差是否控制在允许范围内;3.2.4开钻前检查风、水、电、管道是否畅通;3.2.5开钻后及时检查孔径是否符合图纸要求,误差是否控制在允许范围内,钻头直径不应比钻孔直径小30mm以上、角度允许偏差10-30为宜;第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页3.2.6终孔前检查孔深是否达到设计数值;3.2.7孔口承压垫座几何尺寸、结构强度必须符合设计...
