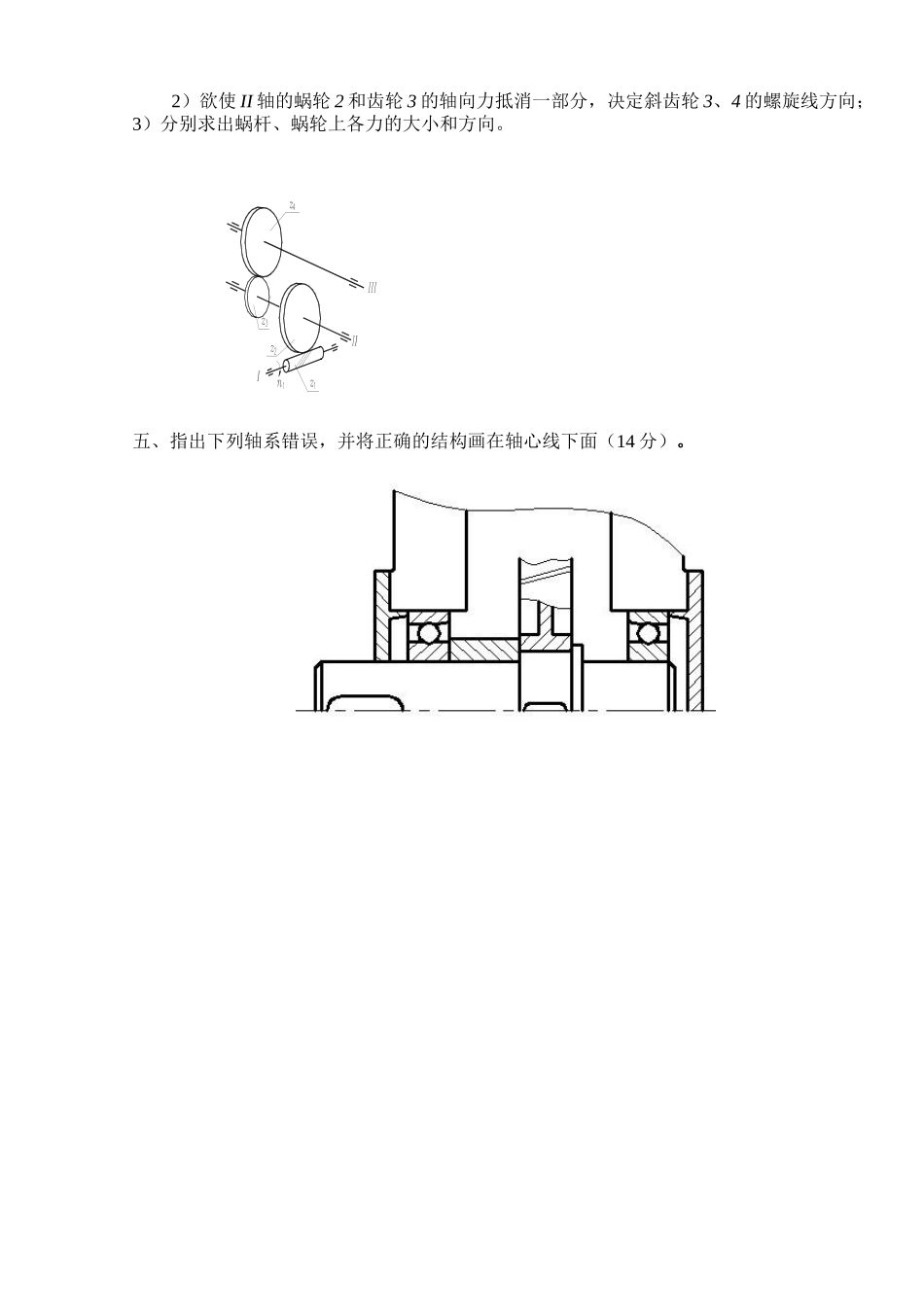

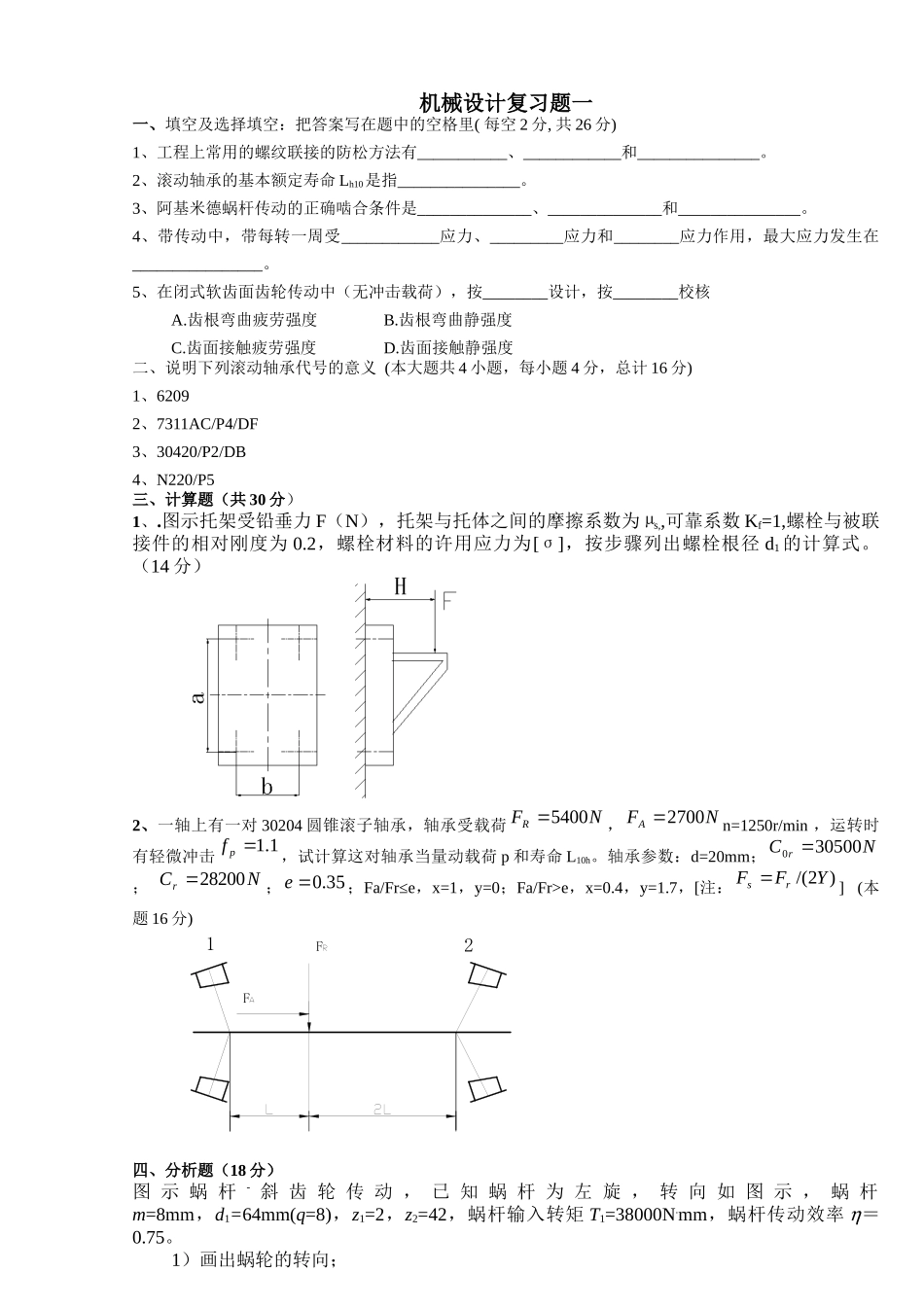

机械设计复习题一一、填空及选择填空：把答案写在题中的空格里(每空2分,共26分)1、工程上常用的螺纹联接的防松方法有___________、____________和_______________。2、滚动轴承的基本额定寿命Lh10是指_______________。3、阿基米德蜗杆传动的正确啮合条件是______________、______________和_______________。4、带传动中，带每转一周受____________应力、_________应力和________应力作用，最大应力发生在________________。5、在闭式软齿面齿轮传动中（无冲击载荷），按________设计，按________校核A.齿根弯曲疲劳强度B.齿根弯曲静强度C.齿面接触疲劳强度D.齿面接触静强度二、说明下列滚动轴承代号的意义(本大题共4小题，每小题4分，总计16分)1、62092、7311AC/P4/DF3、30420/P2/DB4、N220/P5三、计算题（共30分）1、.图示托架受铅垂力F（N），托架与托体之间的摩擦系数为µs,,可靠系数Kf=1,螺栓与被联接件的相对刚度为0.2，螺栓材料的许用应力为[σ]，按步骤列出螺栓根径d1的计算式。（14分）2、一轴上有一对30204圆锥滚子轴承，轴承受载荷，n=1250r/min，运转时有轻微冲击，试计算这对轴承当量动载荷p和寿命L10h。轴承参数：d=20mm；；；；Fa/Fr≤e，x=1，y=0；Fa/Fr>e，x=0.4，y=1.7，[注：](本题16分)四、分析题（18分）图示蜗杆-斜齿轮传动，已知蜗杆为左旋，转向如图示，蜗杆m=8mm，d1=64mm(q=8)，z1=2，z2=42，蜗杆输入转矩T1=38000N.mm，蜗杆传动效率h＝0.75。1）画出蜗轮的转向；NFR5400NFA27001.1pfNCr305000NCr2820035.0e)2/(YFFrsFF122）欲使II轴的蜗轮2和齿轮3的轴向力抵消一部分，决定斜齿轮3、4的螺旋线方向；3）分别求出蜗杆、蜗轮上各力的大小和方向。五、指出下列轴系错误，并将正确的结构画在轴心线下面（14分）。第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页机械设计复习题二一．填空题（本大题共5小题，每小题2分，总计10分）1、已知减速直齿锥齿轮传动，大齿轮所受三个分力的大小分别为：2360N，272N，816N，试分别指出：Ft2＝____________N，Fa2＝______________N，Fr2＝____________N。2、V带（三角带）的截面尺寸越大，则带轮的最小直径应越________。3、牌号为N68的润滑油表示其________0C时的________粘度为。4、一个圆锥滚子轴承宽度系列为窄系列，直径系列为中系列，内径为50mm，公差等级为P0级，其代号为_________________________________；。5、当联轴器型式选定以后，在同一类型而尺寸大小不同的一系列联轴器型号中，选出所需型号应考虑：（1）_______________________________________________；（2）_______________________________________________；（3）_______________________________________________。二．分析题（本大题共2小题，每小题6分，总计12分）1、注出下列普通平键的有效接触长度2、一对闭式软齿面直齿轮传动，其齿数与模数有两种方案：a）m=4mm，z1=20，z2=60；b）m=2mm，z1=40，z2=120，其它参数都一样。试问：1）两种方案的接触强度和弯曲强度是否相同？2）若两种方案的弯曲强度都能满足，则哪种方案比较好？三．结构题（15分）改正下图所示的结构错误（指出错误，并将正确的结构画在轴心线下侧）。四．计算题（本大题共4小题，总计40分）1、本小题8分l第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页刚性凸缘联轴器用6个普通螺栓联接，螺栓均匀分布在D＝155mm的圆周上，接合面摩擦系数m=0.12，摩擦传力的可靠性系数（防滑系数）。若联轴器传递的转矩T＝1500N×m，问每个螺栓预紧力F¢应为多大？2、本小题10分用绳索通过吊环螺钉起重，绳索受最大拉力,螺钉刚度与被联接件刚度之比，试求：1）为使螺钉头与重物接触面不离缝，螺钉的最小预紧力；2）若预紧力为10kN，工作螺钉的剩余预紧力为多少？3、本小题8分某标准蜗杆传动，传动比为20，蜗轮齿数z2＝40，模数m=4mm，蜗杆分度圆直径d1=40mm，求蜗轮螺旋角b及中心距a。4、本小题14分一圆锥—圆柱齿轮减速器高速轴的支承布置结构如图所示，选择一对角接触球轴承72...
