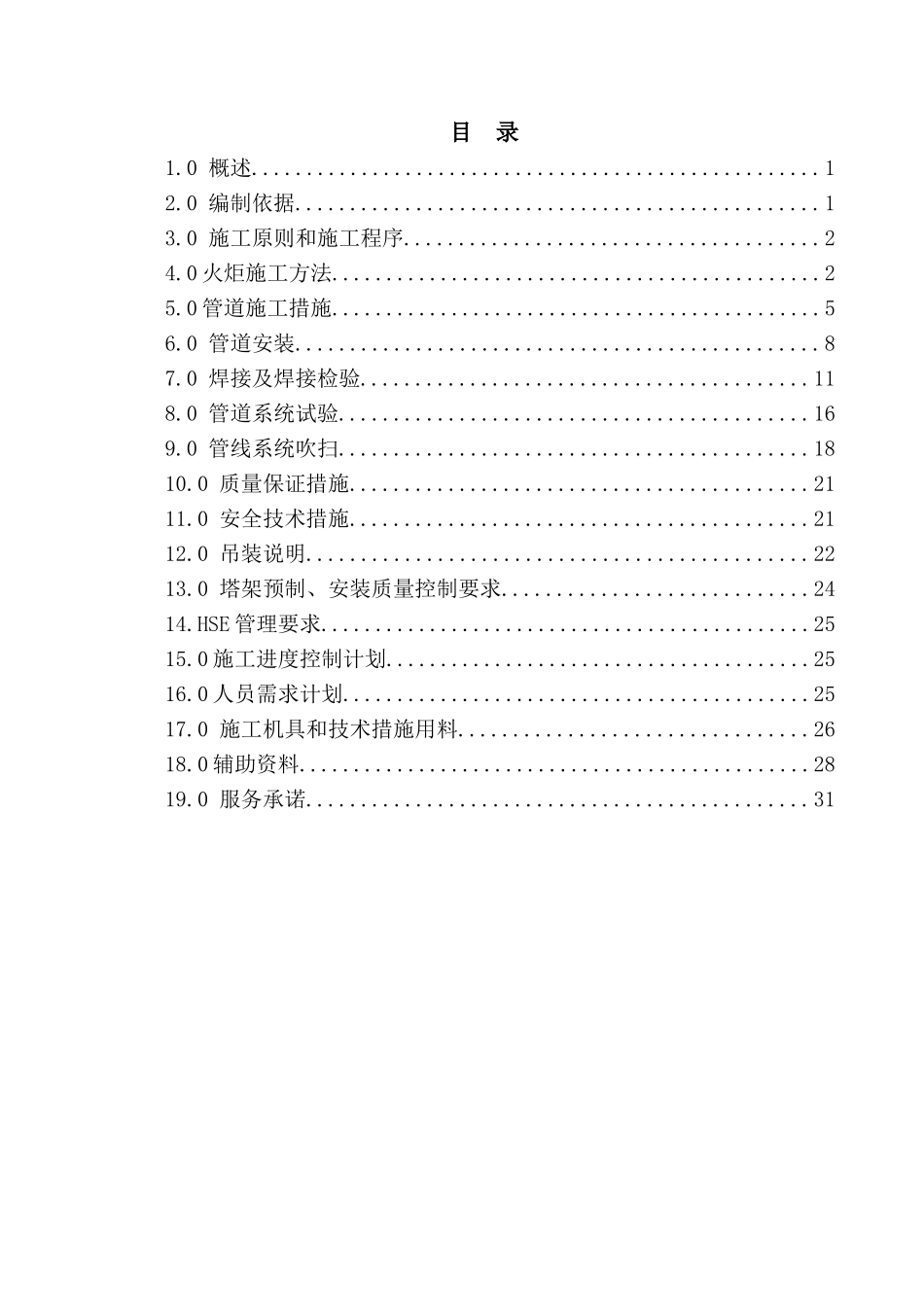

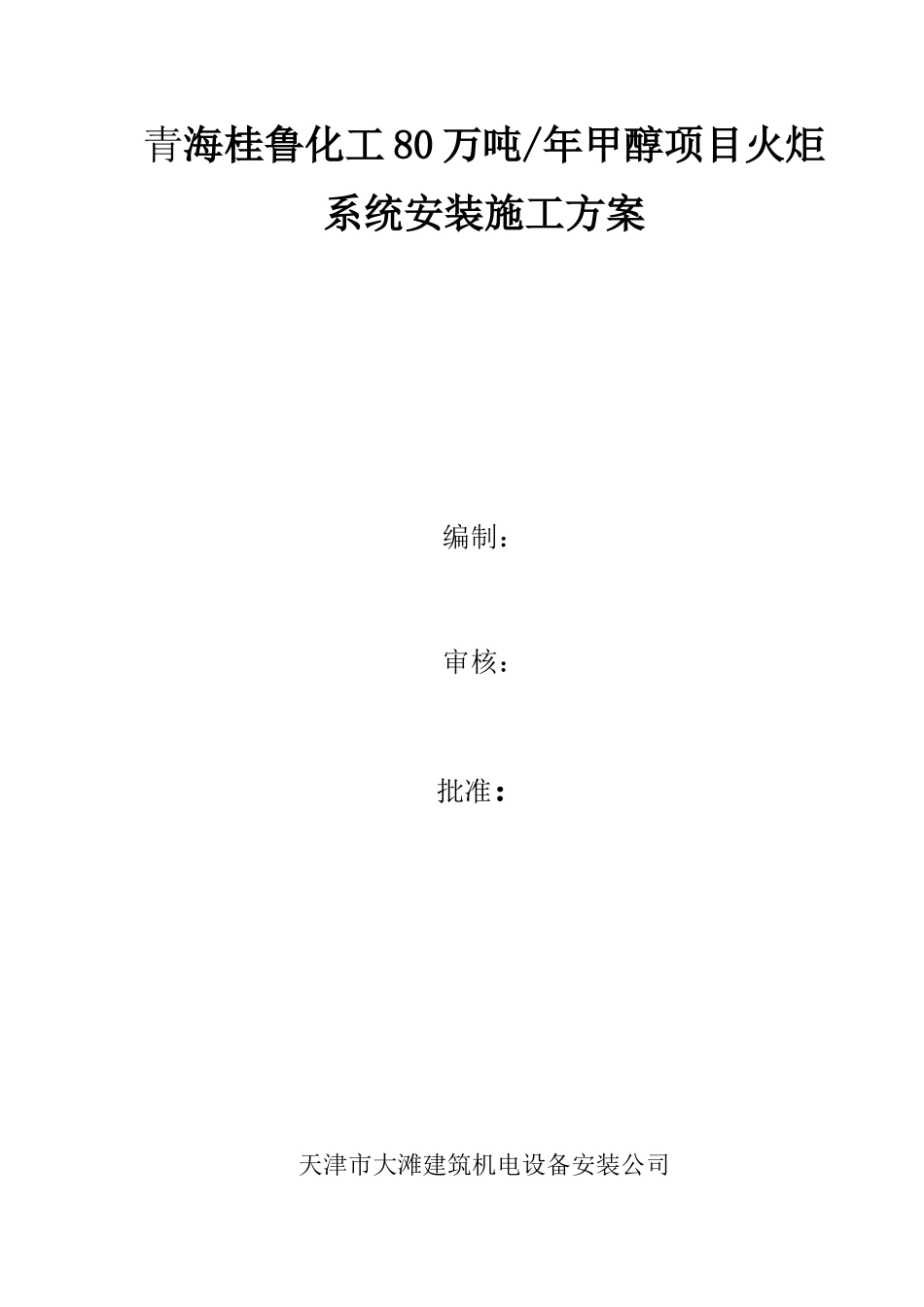

青海桂鲁化工80万吨/年甲醇项目火炬系统安装施工方案编制：审核：批准：天津市大滩建筑机电设备安装公司2012年8月1日目录1.0概述....................................................12.0编制依据................................................13.0施工原则和施工程序......................................24.0火炬施工方法.............................................25.0管道施工措施.............................................56.0管道安装................................................87.0焊接及焊接检验.........................................118.0管道系统试验...........................................169.0管线系统吹扫...........................................1810.0质量保证措施..........................................2111.0安全技术措施..........................................2112.0吊装说明..............................................2213.0塔架预制、安装质量控制要求............................2414.HSE管理要求.............................................2515.0施工进度控制计划.......................................2516.0人员需求计划...........................................2517.0施工机具和技术措施用料................................2618.0辅助资料...............................................2819.0服务承诺..............................................31第0页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共46页火炬系统安装施工方案1.0概述青海桂鲁化工80万吨年甲醇项目火炬系统安装工程主要配套设施火炬为三角形钢管塔架、内置火炬筒结构,火炬高80米,塔架分五段，总高69米,火炬总重为80吨。现场主要工作包括塔架钢构图纸细化，制作、镀锌、塔架、火炬筒及附属平台、直梯、管线的安装。2.0编制依据2.1.青海桂鲁化工80万吨年甲醇项目平面配置图2.2.江苏中圣高科技产业有限公司提供的火炬系统图2.3.《石油化工企业燃料气系统和可燃气体排放系统设计规范》SH3009-20012.4.《危险废物焚烧污染控制指标》GB18484-20012.5.石油化工钢结构安装工程施工验收规范SH3507-19992.6.《中低压化工设备安装工程施工及验收规范》GB50461-20082.7.《爆炸和火灾危险环境电力装置设计规范》GB5058-19922.8.《工业金属管道设计规范》GB50316-20002.9.《石油化工企业设计防火规范》GB50160-20082.10.《工业企业设计卫生标准》GBZ1-20102.11.《石油化工管道布置设计通则》第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页SH3012-20002.12.《石油化工工艺装置布置设计通则》SH3011-20002.13.《石油化工设备及管道隔热技术设计规范》SH3010-20002.14.《焊接和无缝轧制钢管》ASMEB36.10M-20042.15.《输送流体用无缝钢管》GB/T8163-20082.16.《流体输送用不锈钢无缝钢管》GB/T14976-20022.17.《石油化工道器材标准》SH3401-3410-962.18.《管法兰和法兰管件》ASMEB16.5-20092.19.《工业金属管道验收规范》GB50316-20002.20.《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-20112.21.《现场设备、工业管道焊接工程施工及验收规范》GB50236-20112.22《钢结构工程施工质量验收规范》GB50205-20012.23《工业设备及管道防腐蚀工程施工及验收规范》HGJ3501--972.24《石油化工设备和管道涂料防腐蚀技术规范》SH3022-992.25《涂装前钢材表面腐蚀等级及除锈标准》GB8923-882.25《涂装作业安全规程喷漆室安全技术规定》第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页GB5044；2.26《职业性接触毒物危害程度分级》GB18599；2.27《一般工业固体废物贮存、处置场污染控制标准》；2.28《安全生产法》2.29《建设安全生产管理条例》2.30《施工现场临时用电安全规范》JGT46-20052.31职业健康安全管理体系ISO18000；2.32环境管理体系ISO14001。3.0施工原则和施工程序3.1火炬施工原则1.塔架构件按构件图分散预...
