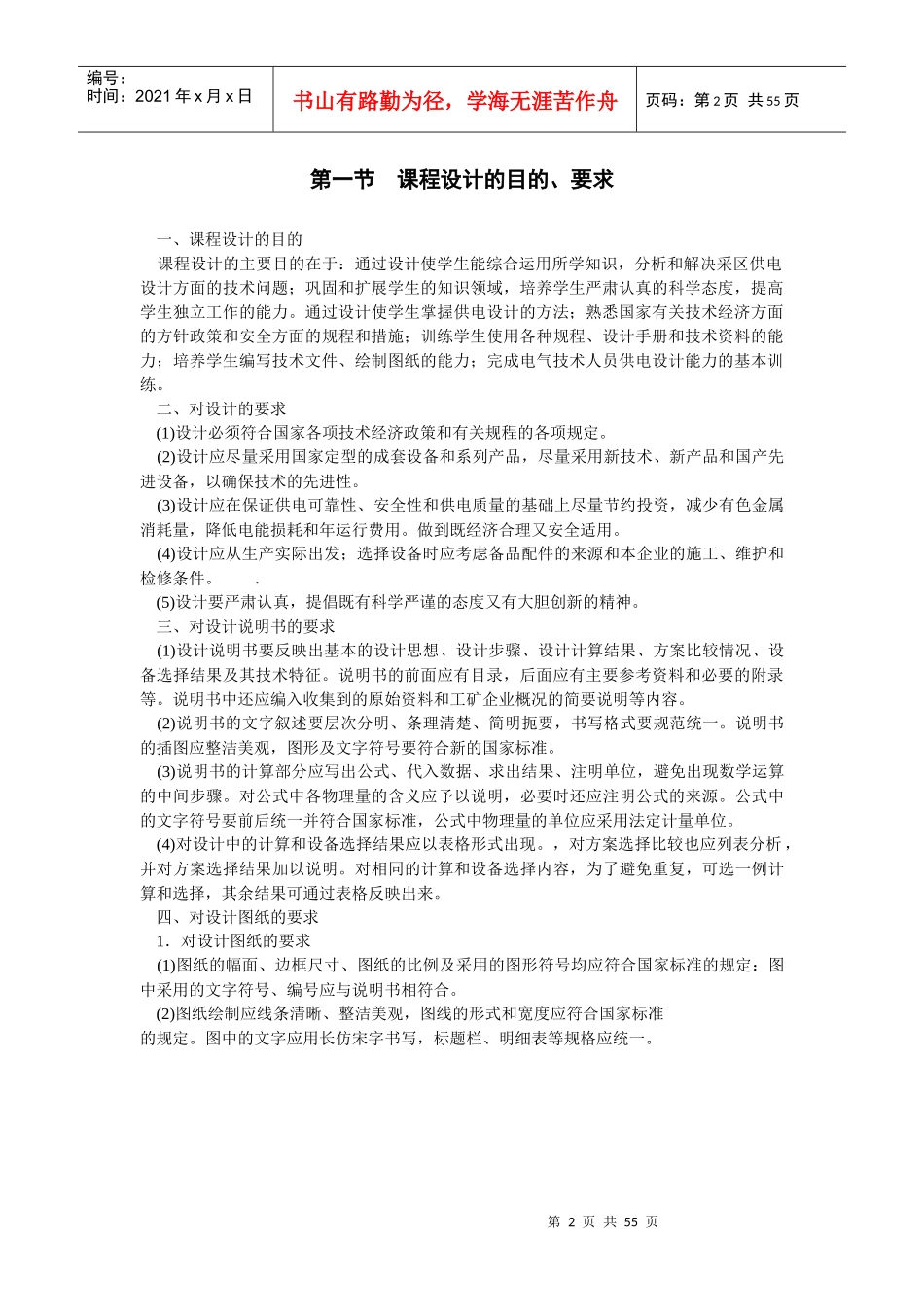

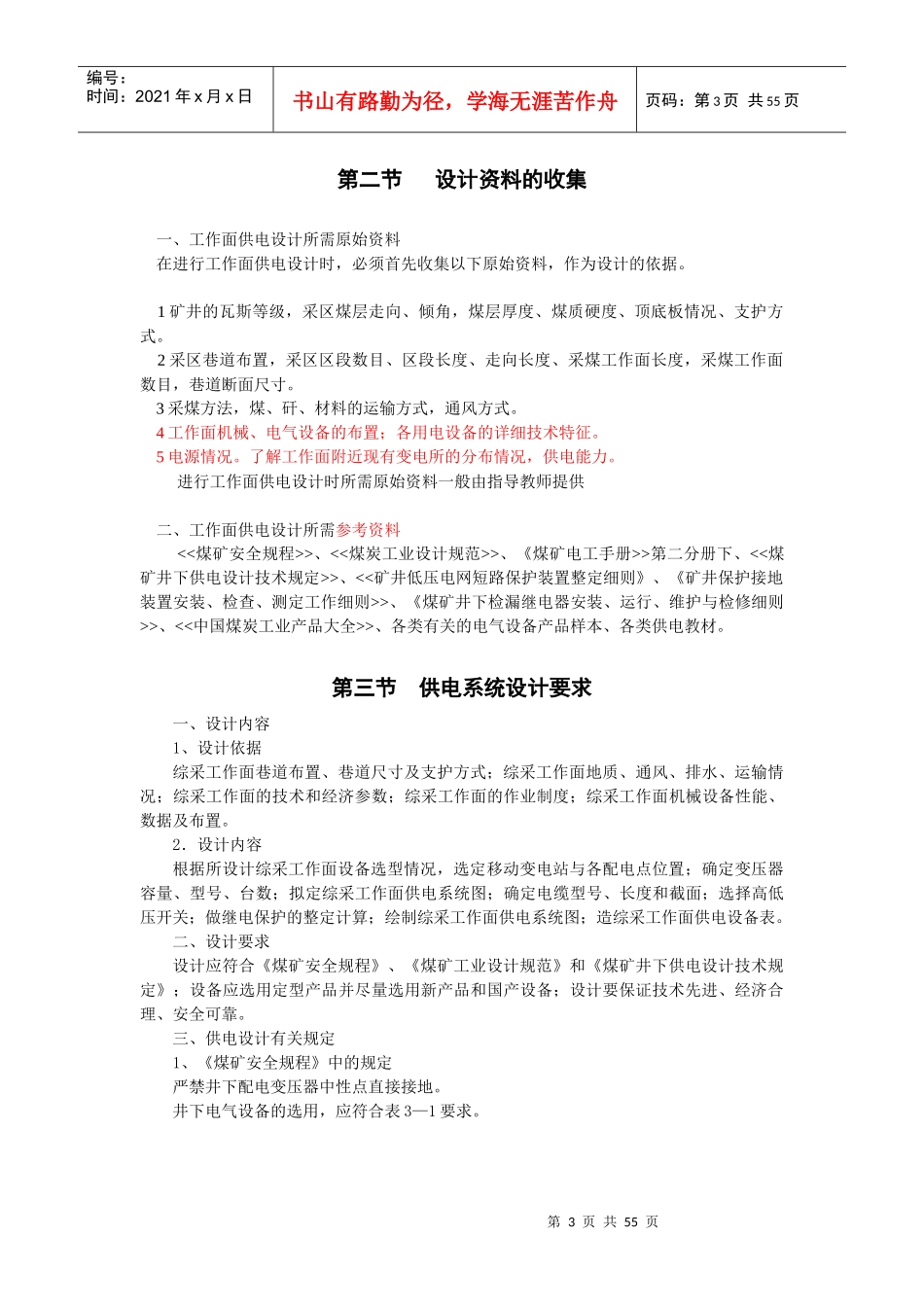

煤矿供电课程设计指导书编制：XXX徐州机电工程高等职业学校采矿工程系二O一一年第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页第一节课程设计的目的、要求一、课程设计的目的课程设计的主要目的在于：通过设计使学生能综合运用所学知识，分析和解决采区供电设计方面的技术问题；巩固和扩展学生的知识领域，培养学生严肃认真的科学态度，提高学生独立工作的能力。通过设计使学生掌握供电设计的方法；熟悉国家有关技术经济方面的方针政策和安全方面的规程和措施；训练学生使用各种规程、设计手册和技术资料的能力；培养学生编写技术文件、绘制图纸的能力；完成电气技术人员供电设计能力的基本训练。二、对设计的要求(1)设计必须符合国家各项技术经济政策和有关规程的各项规定。(2)设计应尽量采用国家定型的成套设备和系列产品，尽量采用新技术、新产品和国产先进设备，以确保技术的先进性。(3)设计应在保证供电可靠性、安全性和供电质量的基础上尽量节约投资，减少有色金属消耗量，降低电能损耗和年运行费用。做到既经济合理又安全适用。(4)设计应从生产实际出发；选择设备时应考虑备品配件的来源和本企业的施工、维护和检修条件。．(5)设计要严肃认真，提倡既有科学严谨的态度又有大胆创新的精神。三、对设计说明书的要求(1)设计说明书要反映出基本的设计思想、设计步骤、设计计算结果、方案比较情况、设备选择结果及其技术特征。说明书的前面应有目录，后面应有主要参考资料和必要的附录等。说明书中还应编入收集到的原始资料和工矿企业概况的简要说明等内容。(2)说明书的文字叙述要层次分明、条理清楚、简明扼要，书写格式要规范统一。说明书的插图应整洁美观，图形及文字符号要符合新的国家标准。(3)说明书的计算部分应写出公式、代入数据、求出结果、注明单位，避免出现数学运算的中间步骤。对公式中各物理量的含义应予以说明，必要时还应注明公式的来源。公式中的文字符号要前后统一并符合国家标准，公式中物理量的单位应采用法定计量单位。(4)对设计中的计算和设备选择结果应以表格形式出现。，对方案选择比较也应列表分析，并对方案选择结果加以说明。对相同的计算和设备选择内容，为了避免重复，可选一例计算和选择，其余结果可通过表格反映出来。四、对设计图纸的要求1．对设计图纸的要求(1)图纸的幅面、边框尺寸、图纸的比例及采用的图形符号均应符合国家标准的规定：图中采用的文字符号、编号应与说明书相符合。(2)图纸绘制应线条清晰、整洁美观，图线的形式和宽度应符合国家标准的规定。图中的文字应用长仿宋字书写，标题栏、明细表等规格应统一。第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页第二节设计资料的收集一、工作面供电设计所需原始资料在进行工作面供电设计时，必须首先收集以下原始资料，作为设计的依据。1矿井的瓦斯等级，采区煤层走向、倾角，煤层厚度、煤质硬度、顶底板情况、支护方式。2采区巷道布置，采区区段数目、区段长度、走向长度、采煤工作面长度，采煤工作面数目，巷道断面尺寸。3采煤方法，煤、矸、材料的运输方式，通风方式。4工作面机械、电气设备的布置；各用电设备的详细技术特征。5电源情况。了解工作面附近现有变电所的分布情况，供电能力。进行工作面供电设计时所需原始资料一般由指导教师提供二、工作面供电设计所需参考资料<<煤矿安全规程>>、<<煤炭工业设计规范>>、《煤矿电工手册>>第二分册下、<<煤矿井下供电设计技术规定>>、<<矿井低压电网短路保护装置整定细则》、《矿井保护接地装置安装、检查、测定工作细则>>、《煤矿井下检漏继电器安装、运行、维护与检修细则>>、<<中国煤炭工业产品大全>>、各类有关的电气设备产品样本、各类供电教材。第三节供电系统设计要求一、设计内容1、设计依据综采工作面巷道布置、巷道尺寸及支护方式；综采工作面地质、通风、排水、运输情况；综采工作面的技术和经济参数；综采工作面的作业制度；综采工作面机械设备性能、数据及布置。2．设计内容根据所设计综采工作面设备选型情况，选定移动变电站与各...
