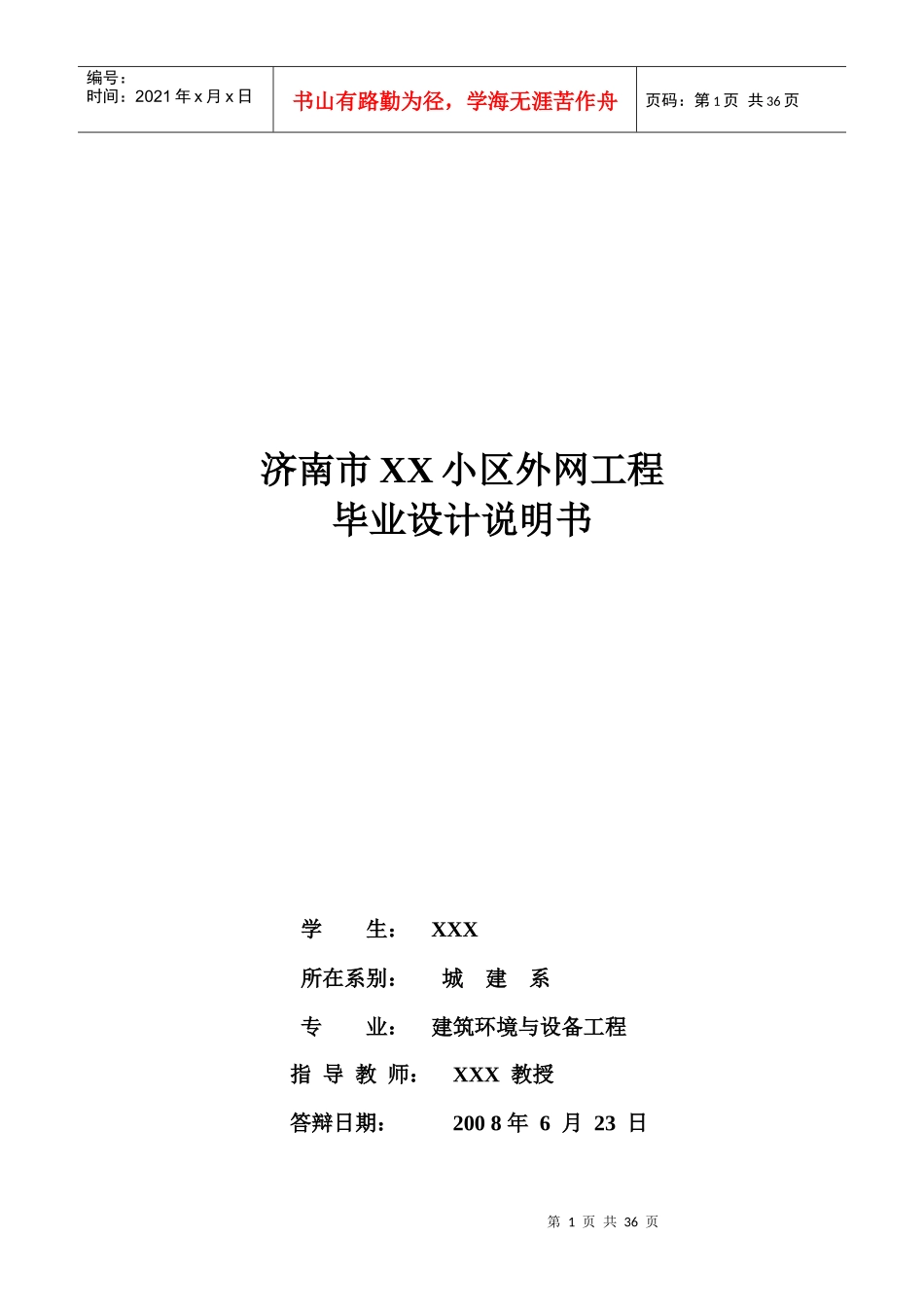

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页济南市XX小区外网工程毕业设计说明书学生：XXX所在系别：城建系专业：建筑环境与设备工程指导教师：XXX教授答辩日期：2008年6月23日第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页前言本设计名为济南市XX小区外网设计。该小区位于卫星路南面，总用地面积为62857平方米，地上总建筑面积约14万平方米，内有住宅楼10栋（其中六栋低层住宅、四栋高层住宅），汽车展览中心一座，小型商场一个，二十层高级办公楼一座，外加一个底下车库。本小区是一个住宿兼办公的综合小区，该小区内设有集中采暖系统，小区给水系统（有生活给水系统、消防给水系统），排水系统（包括污水排水、雨水排水）。结合实际情况，根据建筑物的性质，用途，以及建筑高度和系统承压能力，对于采暖与给水系统要进行高低分区，分别进行采暖与给水。本小区内的配套系统大体如下：集中采暖系统：本小区采暖由小区换热站统一提供热源，一次网供热由市政管网提供，并且二次网要布置高低两套供暖管道。给水系统：分为生活给水和消防给水系统，其中其生活和消防的总用水量由卫星路上的市政管网提供，小区内设室外消火栓且管网承环状。排水系统有污水排水、雨水排水，本小区采用雨、污水分流制，并与卫星路上的市政管网相连。各系统中的管道都沿路或沿墙敷设，力求简短顺直节约管材。本设计以经济、环保、节能为原则，通过借鉴以前的设计方法和经验，采用了合理的技术措施，使设计的各个系统达到了很好的使用效果。关键词：集中供热；换热站；消防；分流制。Foreword第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页ThedesigncalledtheThaidistrictofJinanCitydays,networkdesign.SatelliteRoadareainthesouth,thetotallandareaof62,857squaremeters,atotalconstructionfloorareaofabout140,000squaremeters,has10residentialbuildings(ofwhichsixlow-riseresidential,fourhigh-riseresidential),acarexhibitioncentre,smallAshoppingarcade,a20-floorofficebuildingsenior,plusanundergroundgarage.Thisareaisaresidentialareaoftheintegratedoffice,thedistrictbeginstofocusonheatingsystems,districtwatersupplysystem(awatersupplysystemoflife,firewatersupplysystem),drainagesystems(includingsewagedrainage,rainwaterdrainage).Withtheactualsituation,accordingtothenatureofthebuilding,useandbuildinghighpressuresystemandthecapacityforheatingandwatersupplysystemtoadistrictlevel,separateheatingandwatersupply.Thedistrict'sgeneralsupportsystemsareasfollows:concentratedheatingsystem:thedistrictheatingstationuniformheattransferfromdistricttoprovideheat,aheatingnetworkprovidedbytheUrbanServicesNetwork,networkandthesecondtoleveltwosetsofheatingpipelayout.WaterSupplySystem:Waterisdividedintolifeandfirewatersupplysystem,includingtheirlivesandthetotalconsumptionofwaterfromfireonthesatellitenetworktoprovidemunicipal,districtfeaturesoutdoorfirehydrantandpipenetworkforthering.Asewagedrainagesystemdrainage,rainwaterdrainage,thedistrictadoptedstormwaterandsewagediversionsystem,andsatelliteandthemunicipalroadnetworklinked.AllsystemsareinthepipelinealongtheroadorlayingYanqiang,tosaveashortstraightpipe.Thedesignofeconomic,environmentalprotection,energyconservationprinciple,adoptedfromthepreviousdesignmethodsandexperience,areasonabletechnicalmeasurestomakethevarioussystemsdesignedtoachieveagooduseofeffects.Keywords:centralheating;heattransferstation;fire;triagesystem.目录前言……………………………………………………………………………….第一章绪论……………………………………………………………………….第4页共36页第3页共36页...
