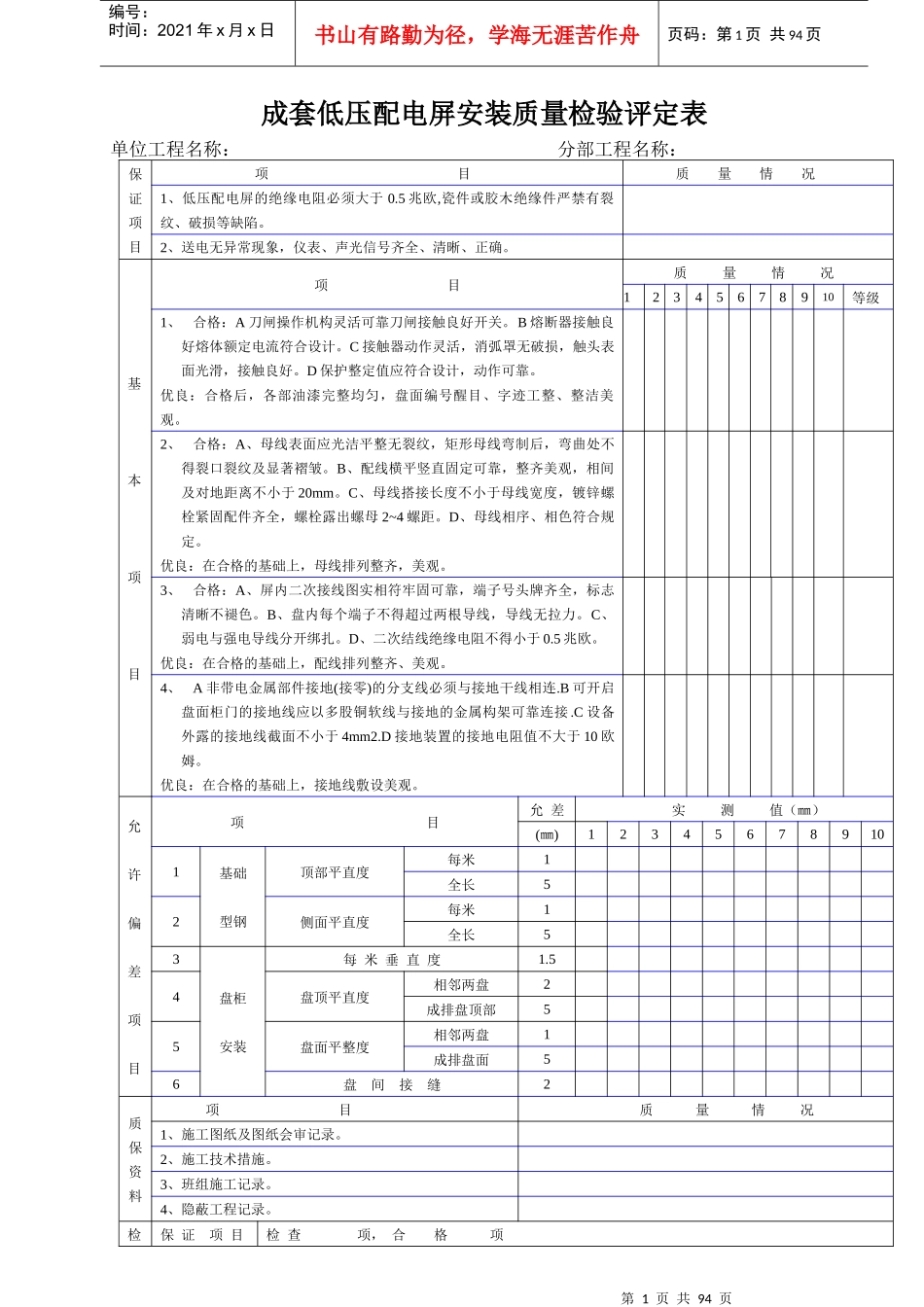

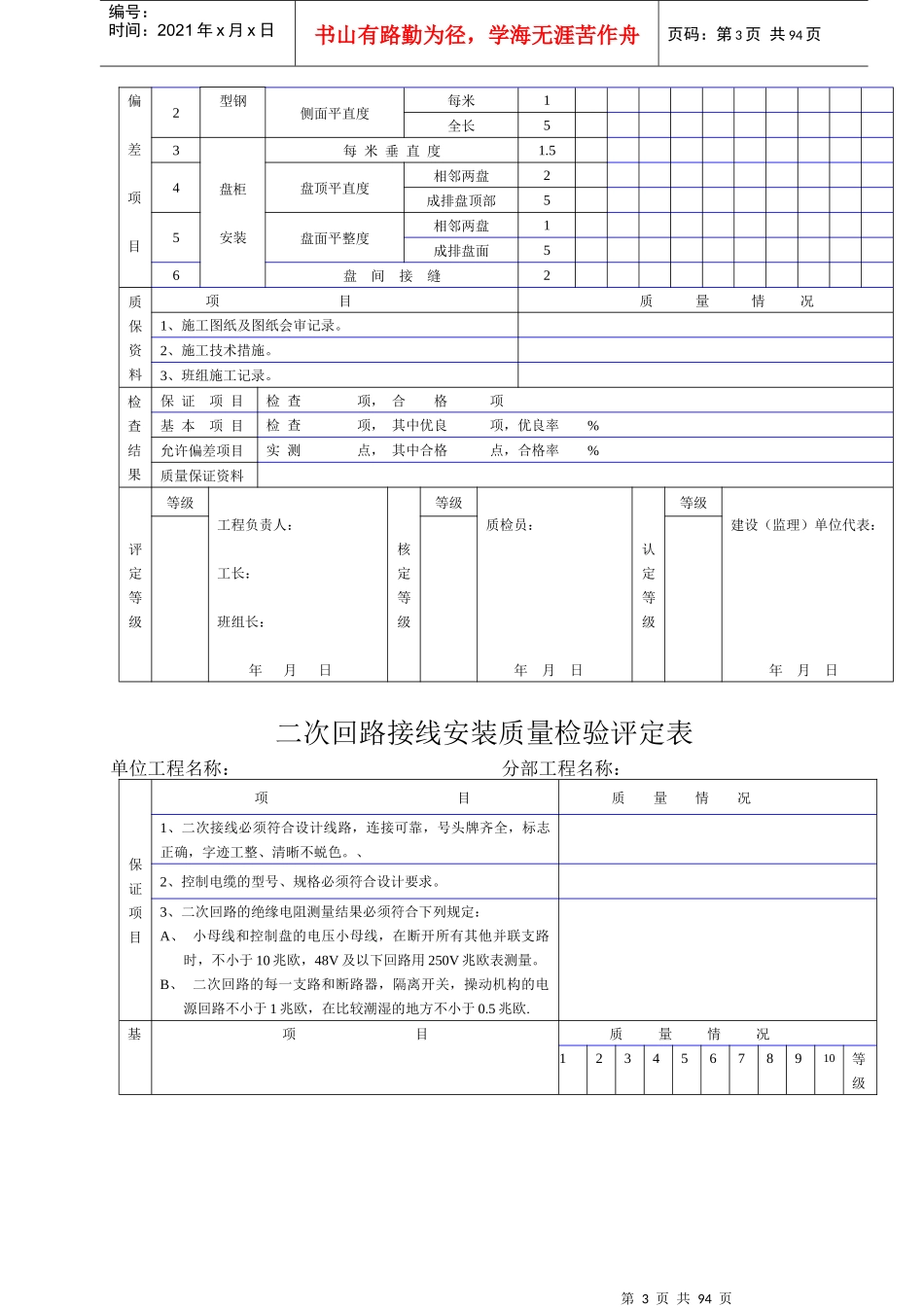

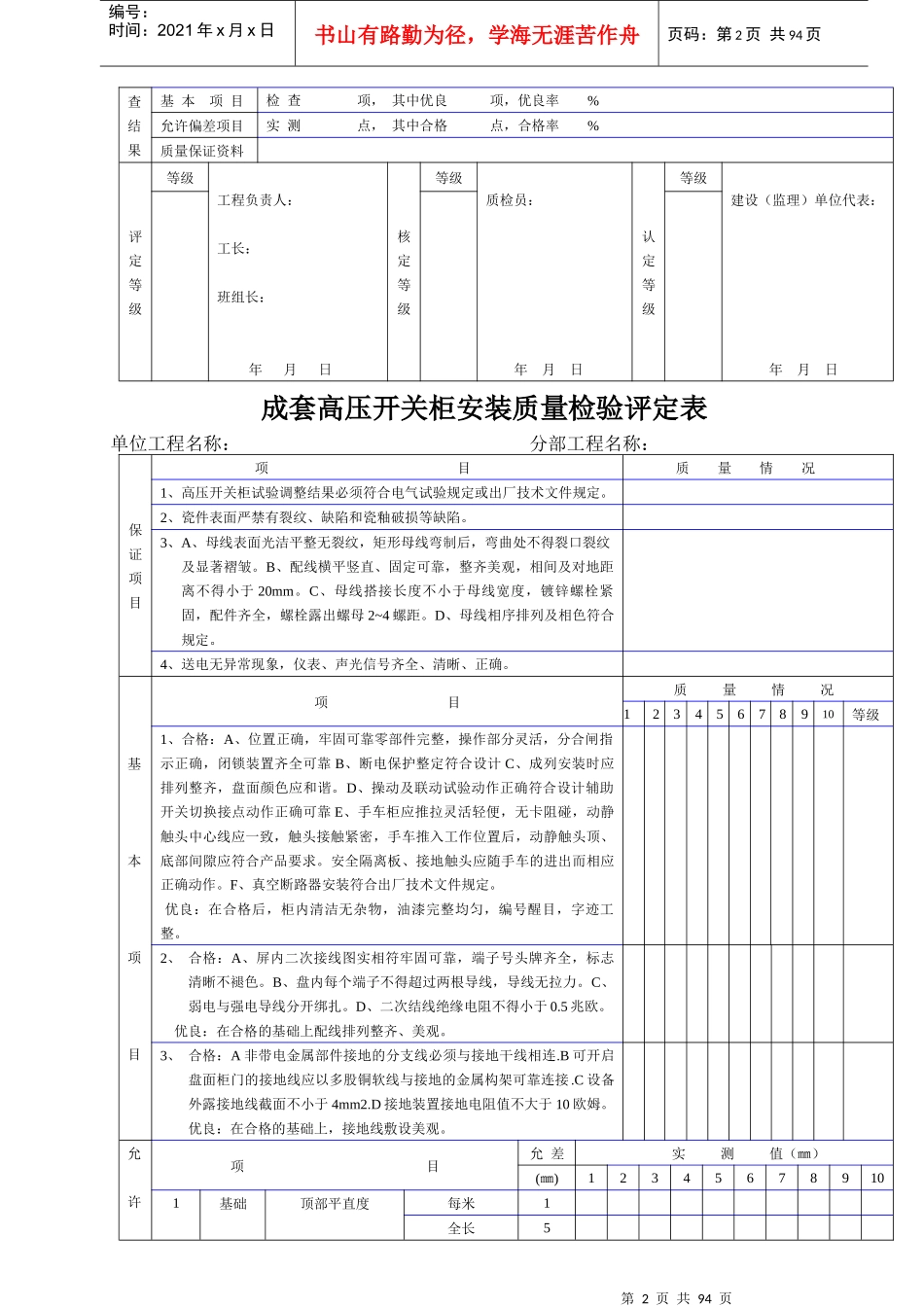

第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共94页成套低压配电屏安装质量检验评定表单位工程名称：分部工程名称：保证项目项目质量情况1、低压配电屏的绝缘电阻必须大于0.5兆欧,瓷件或胶木绝缘件严禁有裂纹、破损等缺陷。2、送电无异常现象，仪表、声光信号齐全、清晰、正确。基本项目项目质量情况12345678910等级1、合格：A刀闸操作机构灵活可靠刀闸接触良好开关。B熔断器接触良好熔体额定电流符合设计。C接触器动作灵活，消弧罩无破损，触头表面光滑，接触良好。D保护整定值应符合设计，动作可靠。优良：合格后，各部油漆完整均匀，盘面编号醒目、字迹工整、整洁美观。2、合格：A、母线表面应光洁平整无裂纹，矩形母线弯制后，弯曲处不得裂口裂纹及显著褶皱。B、配线横平竖直固定可靠，整齐美观，相间及对地距离不小于20mm。C、母线搭接长度不小于母线宽度，镀锌螺栓紧固配件齐全，螺栓露出螺母2~4螺距。D、母线相序、相色符合规定。优良：在合格的基础上，母线排列整齐，美观。3、合格：A、屏内二次接线图实相符牢固可靠，端子号头牌齐全，标志清晰不褪色。B、盘内每个端子不得超过两根导线，导线无拉力。C、弱电与强电导线分开绑扎。D、二次结线绝缘电阻不得小于0.5兆欧。优良：在合格的基础上，配线排列整齐、美观。4、A非带电金属部件接地(接零)的分支线必须与接地干线相连.B可开启盘面柜门的接地线应以多股铜软线与接地的金属构架可靠连接.C设备外露的接地线截面不小于4mm2.D接地装置的接地电阻值不大于10欧姆。优良：在合格的基础上，接地线敷设美观。允许偏差项目项目允差实测值（㎜）(㎜)123456789101基础型钢顶部平直度每米1全长52侧面平直度每米1全长53盘柜安装每米垂直度1.54盘顶平直度相邻两盘2成排盘顶部55盘面平整度相邻两盘1成排盘面56盘间接缝2质保资料项目质量情况1、施工图纸及图纸会审记录。2、施工技术措施。3、班组施工记录。4、隐蔽工程记录。检保证项目检查项，合格项第2页共94页第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共94页查结果基本项目检查项，其中优良项，优良率%允许偏差项目实测点，其中合格点，合格率%质量保证资料评定等级等级工程负责人：工长：班组长：年月日核定等级等级质检员：年月日认定等级等级建设（监理）单位代表：年月日成套高压开关柜安装质量检验评定表单位工程名称：分部工程名称：保证项目项目质量情况1、高压开关柜试验调整结果必须符合电气试验规定或出厂技术文件规定。2、瓷件表面严禁有裂纹、缺陷和瓷釉破损等缺陷。3、A、母线表面光洁平整无裂纹，矩形母线弯制后，弯曲处不得裂口裂纹及显著褶皱。B、配线横平竖直、固定可靠，整齐美观，相间及对地距离不得小于20mm。C、母线搭接长度不小于母线宽度，镀锌螺栓紧固，配件齐全，螺栓露出螺母2~4螺距。D、母线相序排列及相色符合规定。4、送电无异常现象，仪表、声光信号齐全、清晰、正确。基本项目项目质量情况12345678910等级1、合格：A、位置正确，牢固可靠零部件完整，操作部分灵活，分合闸指示正确，闭锁装置齐全可靠B、断电保护整定符合设计C、成列安装时应排列整齐，盘面颜色应和谐。D、操动及联动试验动作正确符合设计辅助开关切换接点动作正确可靠E、手车柜应推拉灵活轻便，无卡阻碰，动静触头中心线应一致，触头接触紧密，手车推入工作位置后，动静触头顶、底部间隙应符合产品要求。安全隔离板、接地触头应随手车的进出而相应正确动作。F、真空断路器安装符合出厂技术文件规定。优良：在合格后，柜内清洁无杂物，油漆完整均匀，编号醒目，字迹工整。2、合格：A、屏内二次接线图实相符牢固可靠，端子号头牌齐全，标志清晰不褪色。B、盘内每个端子不得超过两根导线，导线无拉力。C、弱电与强电导线分开绑扎。D、二次结线绝缘电阻不得小于0.5兆欧。优良：在合格的基础上配线排列整齐、美观。3、合格：A非带电金属部件接地的分支线必须与接地干线相连.B可开启盘面柜门的接地线应以多股铜软线与接地的金属构架可靠连接.C设备外露接地线截面不小于4mm2.D接地装置接地电阻值不大于10欧姆。优...
