某地基处理工程施工组织设计VIP免费

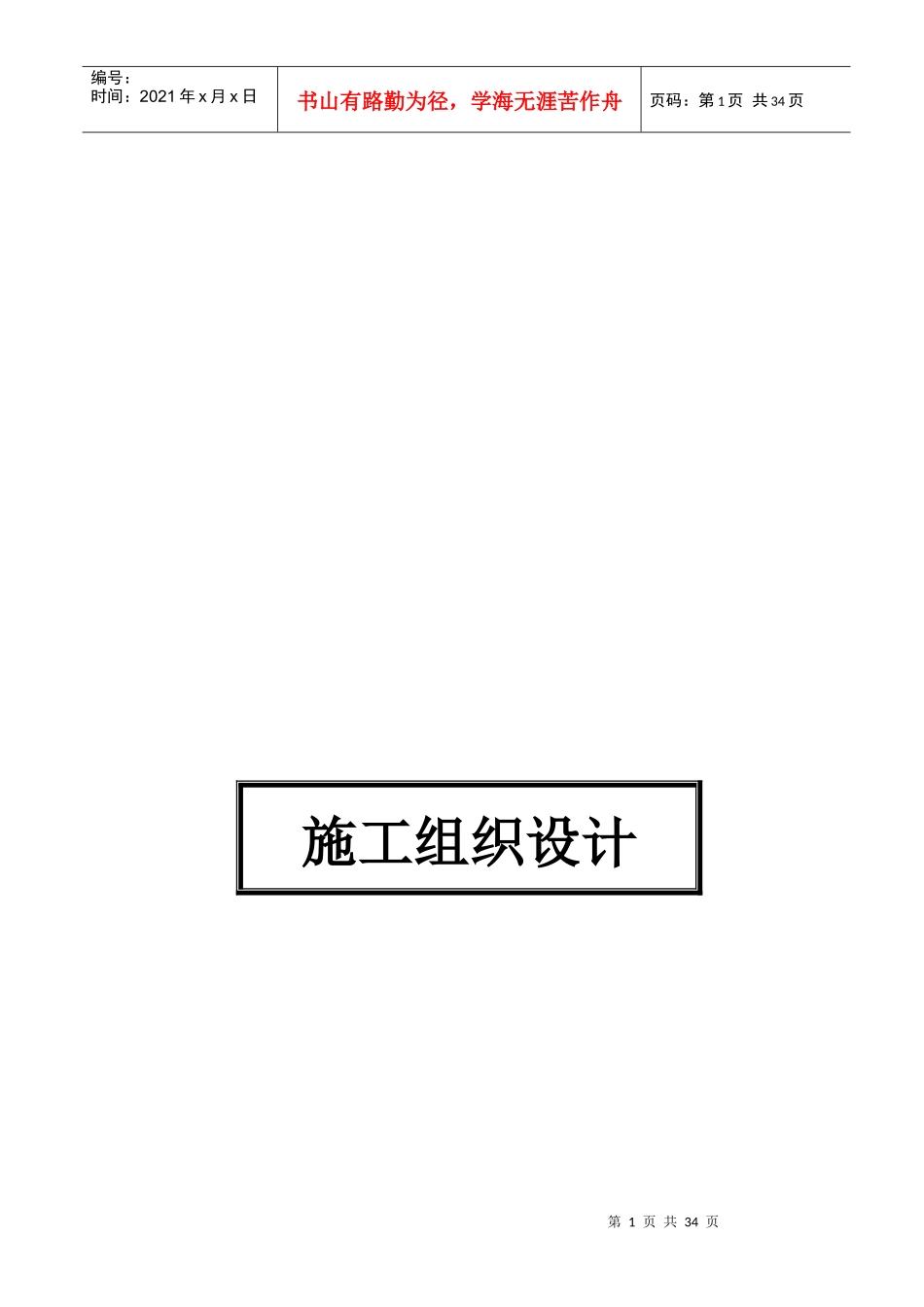

某地基处理工程施工组织设计_第1页
1/34

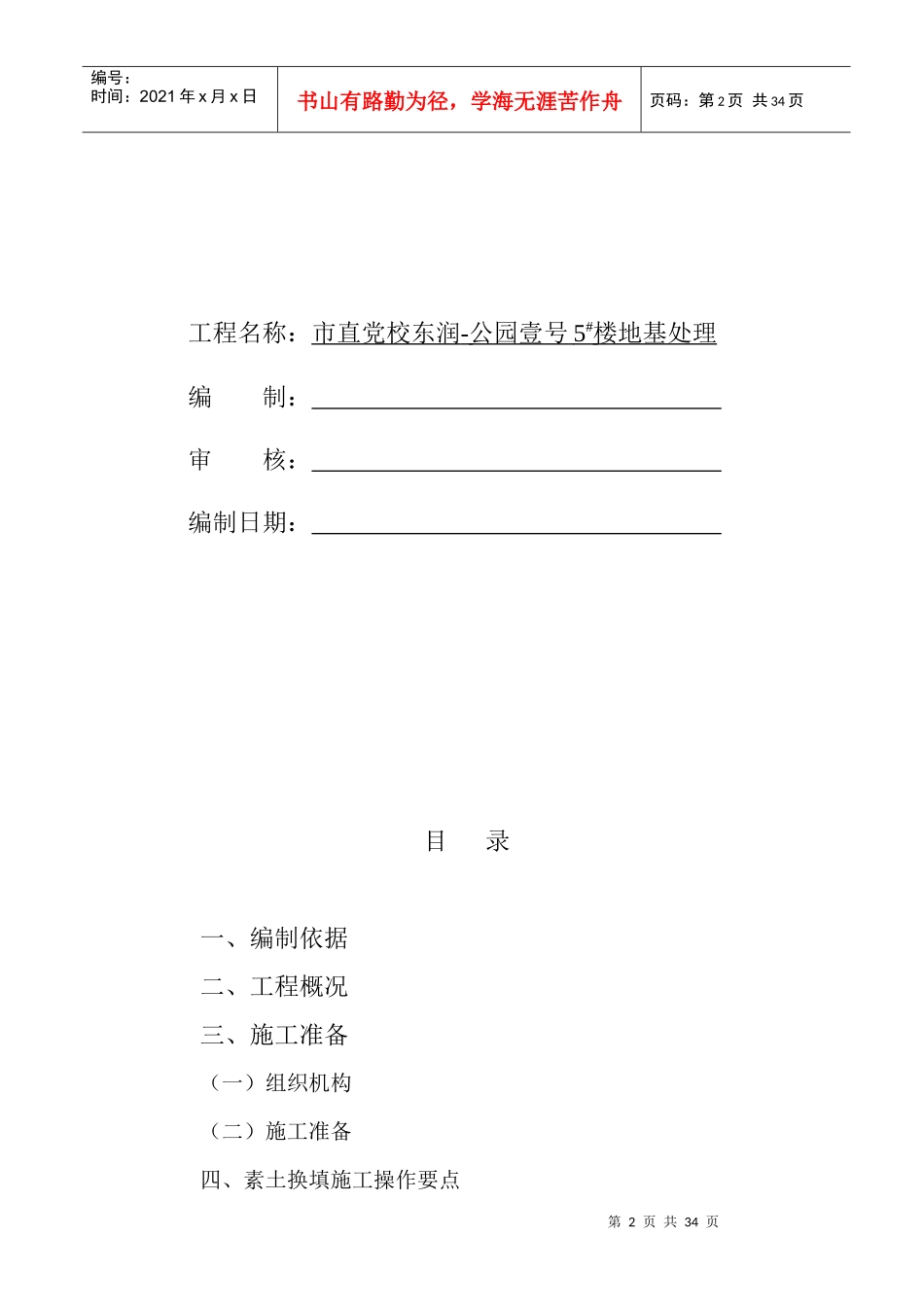

某地基处理工程施工组织设计_第2页
2/34

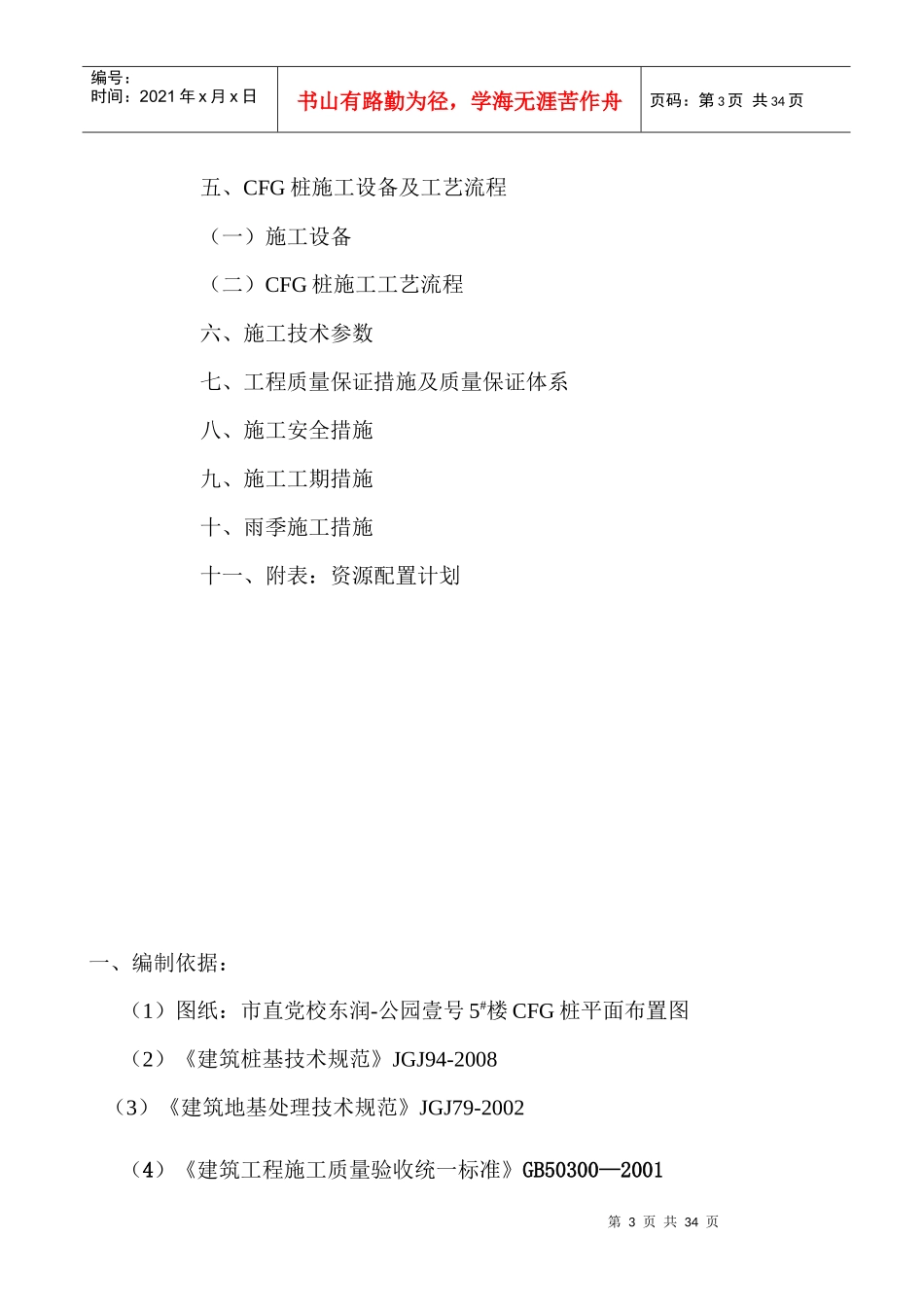

某地基处理工程施工组织设计_第3页
3/34
第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共34页施工组织设计第2页共34页第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共34页工程名称:市直党校东润-公园壹号5#楼地基处理编制:审核:编制日期:目录一、编制依据二、工程概况三、施工准备(一)组织机构(二)施工准备四、素土换填施工操作要点第3页共34页第2页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共34页五、CFG桩施工设备及工艺流程(一)施工设备(二)CFG桩施工工艺流程六、施工技术参数七、工程质量保证措施及质量保证体系八、施工安全措施九、施工工期措施十、雨季施工措施十一、附表:资源配置计划一、编制依据:(1)图纸:市直党校东润-公园壹号5#楼CFG桩平面布置图(2)《建筑桩基技术规范》JGJ94-2008(3)《建筑地基处理技术规范》JGJ79-2002(4)《建筑工程施工质量验收统一标准》GB50300—2001第4页共34页第3页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共34页(5)《建筑地基基础工程施工质量验收规范》GB50202—2002二、工程概况:市直党校东润-公园壹号5#楼地基处理,基坑开挖至-5.50m,然后换填1500mm厚素土至-4.0m,再进行CFG桩施工,桩径400mm,桩数为529根,有效桩长10.5m,施工桩长11.0m,施工桩顶标高-4.0m。混凝土强度等级C15。回填土技术指标为:采用素土分层回填碾压,回填厚度为1.5m,每层回填厚度不超过0.3m,控制压实系数不小于0.95。桩基技术指标为:要求处理后的复合地基承载力特征值不小于230Kpa,单桩竖向承载力特征值不小于380KN。三、施工准备(一)组织机构工地组织机构:项目经理、技术负责、质安员、施工员。由项目经理总负责,其他人员在项目经理的统一安排下相互协作、全面协调工地的各项工作,保质保量完成施工任务。(二)施工准备1、施工现场规划本工程施工现场的“三通一平”工作已就绪,具备开工条件。2、技术准备(1)在开工前做好图纸的熟悉和自审以及会审工作;(2)编制好技术安全交底以及质量计划;第5页共34页第4页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共34页(3)编制施工预算,做出工料分析;(4)积极储备材料,做好原材料检验及各种试验报告;(5)作好放线准备;(6)开工前,应根据施工组织设计提供的机械清单准备好机械设备并作好检验和维修工作。四、素土换填操作要点(1)基坑开挖用装载机清除或处理场地内的杂土、碎砖块、垃圾、植物根等,并对场地进行平整,然后开挖至设计标高-5.50m。(2)基底清理基底表面应清理干净,并将其用压路机对基底进行碾压;如局部有软弱土层或孔洞时,应及时挖出后用素土分层回填碾压。(3)分层摊铺摊铺采用装载机人工配合的方法,应事先通过试验确定松铺系数。材料用量应力求准确。在摊铺前,表面力求平整,应对基层洒水使其湿润。素土回填厚度1.5米,共分六步回填。每层虚铺厚度:0.3m。第6页共34页第5页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共34页各层摊铺后应用铲车找平,并按对应标高控制桩进行厚度检查。(4)分层碾压摊铺后,铲车找平然后采用压路机进行碾压。如表面水分不足,应适当洒水。压实系数不小于0.95。含水率现场以“手握成团,落地开花”控制。碾压过程中,土层的表面应始终保持湿润。如表面现象水蒸发得快,应及时补洒少量的水。如有“橡皮土”、松散、起皮等现象,应及时翻开重新换填。每层碾压遍数为3-4遍。(5)分层检测每层碾压后按规定进行环刀取样,测出土的干密度,点数不少于10点,并对照设计给定的压实系数换算出现场控制干密度,达到要求后再进行上一层施工。(6)修整找平最后一层完成后,应用水准仪配合铲车找平至设计要求。五、CFG桩施工设备及工艺流程(一)、施工设备第7页共34页第6页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共34页据现场条件及设计要求,投入一台ZKL长螺旋钻机及辅助设备,性能如下:ZKL⑴长螺旋钻机最大钻拔力:300KN;...
