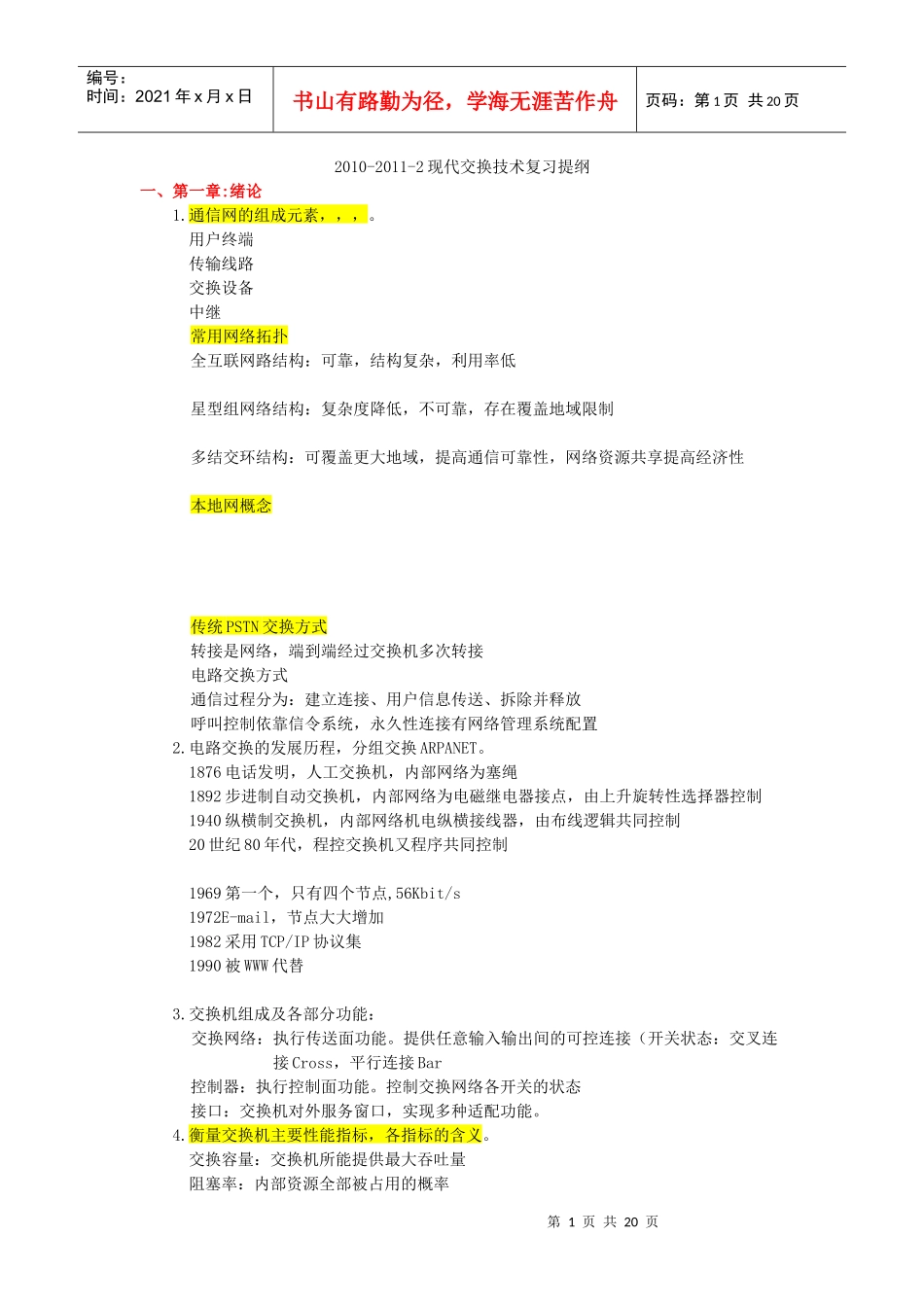

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页2010-2011-2现代交换技术复习提纲一、第一章:绪论1.通信网的组成元素，，，。用户终端传输线路交换设备中继常用网络拓扑全互联网路结构：可靠，结构复杂，利用率低星型组网络结构：复杂度降低，不可靠，存在覆盖地域限制多结交环结构：可覆盖更大地域，提高通信可靠性，网络资源共享提高经济性本地网概念传统PSTN交换方式转接是网络，端到端经过交换机多次转接电路交换方式通信过程分为：建立连接、用户信息传送、拆除并释放呼叫控制依靠信令系统，永久性连接有网络管理系统配置2.电路交换的发展历程，分组交换ARPANET。1876电话发明，人工交换机，内部网络为塞绳1892步进制自动交换机，内部网络为电磁继电器接点，由上升旋转性选择器控制1940纵横制交换机，内部网络机电纵横接线器，由布线逻辑共同控制20世纪80年代，程控交换机又程序共同控制1969第一个，只有四个节点,56Kbit/s1972E-mail，节点大大增加1982采用TCP/IP协议集1990被WWW代替3.交换机组成及各部分功能：交换网络：执行传送面功能。提供任意输入输出间的可控连接（开关状态：交叉连接Cross，平行连接Bar控制器：执行控制面功能。控制交换网络各开关的状态接口：交换机对外服务窗口，实现多种适配功能。4.衡量交换机主要性能指标，各指标的含义。交换容量：交换机所能提供最大吞吐量阻塞率：内部资源全部被占用的概率第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页时延：信令处理时延，分组转发时延差错率：接口类型：接口速率：可靠性：二、第二章：交换理论基础1、概率论和随机过程二项分布：P(X=k)=Cnkpk(1-p)n-k涉及交换系统的各种服务设备，如交换单元的输入、输出链路、中继线、控制处理器等的占用情况。泊松分布：P(X=k)=λke-λ/k!E(x)=λ，ϭ2=λ一段时间内电话局收到的呼叫次数。（电话呼叫流：平稳性，普通性，独立增强性）指数分布：F(t)=P(X≤t)=1-e-λtt>0相邻呼叫的间隔时间和一次呼叫的占用时长。(无记忆性)泊松过程，生灭过程λ发生强度μ结束强度2、通信业务量话务量概念和计算、性质，Y=TλS=CS(C=λt)波动性周期性话务量强度（N条入线在平均占用时长内的呼叫数，也是N条入线同时被占用的平均数）完成话务量强度：A=λs=Na（a=λ1S=S/λ1-1）服务器（中继线）利用率Ac,ac流入话务量强度Ac=λcS=mac负荷能力，每个服务器承担的平均话务量强度η=Ac/m服务质量影响按呼叫：B=CL(t1,t2)C(t1,t2)按话务量:B=YL(t1,t2)Y(t1,t2)第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页按时间B=TB(t1,t2)t1,t2=Pm3、明显损失制电路交换系统呼损概念PB≈p1+p2+…+pk+…+…+pn利用度等概念。负载源能够使用的服务器数服务设备的占用概率同生灭过程要求：各分布的适用条件及爱尔兰呼损查表计算二项分布:N≤m恩格塞特分布:N>m爱尔兰分布:N->∞，m有限或N》m泊松分布:N->∞，m->∞爱尔兰呼损公式：E=Pm=Am/m!∑i=0mAi/i!查表服务设备利用率。η=Ac/m=A(1−B)m三、第三章：电路交换网络结构及工作原理1、空分交换网络多级交换网络等效图，clos无阻塞条件，要求：DDM三级网络内部阻塞概率计算，及等效的无阻塞网络。二级网络：Bi=a=A/(mn)三级网络：Bi=[1-(1-a)2]nmrk无阻塞：r≥n+j-1等效无阻塞网络1mn*(n+j-1)2n+j-1m*kn*nn*nm*km*kr*jr*j第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页3k(n+j-1)*j2、数字时分交换网络PCM30/32路帧结构特点时隙、帧、复帧、基群速率、单路速率等概念。1复帧（2ms）=16帧1帧(125μs)=32时隙（3.9μs）1路基带信号速率=64kbit/s基群速率（32路）=64*32=2048kbit/sT接线器工作原理（输出控制、输入控制），掌握并能简单画图表示。顺序写入，控制读出控制写入，顺序读出话音存储器SM8bit/时隙控制存储器CM6bit/时隙S接线器工作原理（输出控制、输入控制），及交换过程。第5页共20页第4页共20页编号：时间...
