昆明市体育学校暨昆明市全民健身中心土建施工及装修工程建筑设计概况VIP免费

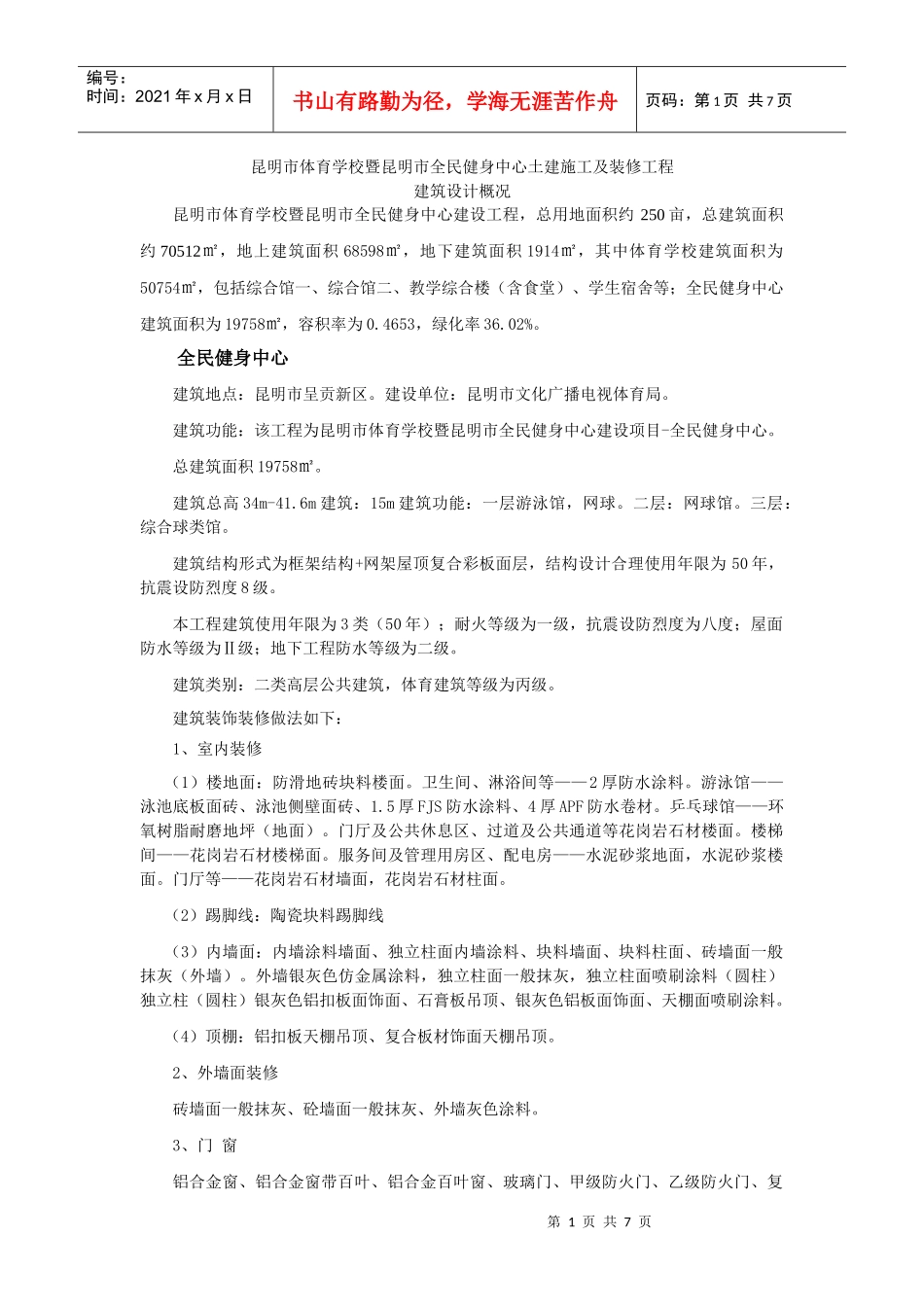

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页昆明市体育学校暨昆明市全民健身中心土建施工及装修工程建筑设计概况昆明市体育学校暨昆明市全民健身中心建设工程，总用地面积约250亩，总建筑面积约70512㎡，地上建筑面积68598㎡，地下建筑面积1914㎡，其中体育学校建筑面积为50754㎡，包括综合馆一、综合馆二、教学综合楼（含食堂）、学生宿舍等；全民健身中心建筑面积为19758㎡，容积率为0.4653，绿化率36.02%。全民健身中心建筑地点：昆明市呈贡新区。建设单位：昆明市文化广播电视体育局。建筑功能：该工程为昆明市体育学校暨昆明市全民健身中心建设项目-全民健身中心。总建筑面积19758㎡。建筑总高34m-41.6m建筑：15m建筑功能：一层游泳馆，网球。二层：网球馆。三层：综合球类馆。建筑结构形式为框架结构+网架屋顶复合彩板面层，结构设计合理使用年限为50年，抗震设防烈度8级。本工程建筑使用年限为3类（50年）；耐火等级为一级，抗震设防烈度为八度；屋面防水等级为Ⅱ级；地下工程防水等级为二级。建筑类别：二类高层公共建筑，体育建筑等级为丙级。建筑装饰装修做法如下：1、室内装修（1）楼地面：防滑地砖块料楼面。卫生间、淋浴间等——2厚防水涂料。游泳馆——泳池底板面砖、泳池侧壁面砖、1.5厚FJS防水涂料、4厚APF防水卷材。乒乓球馆——环氧树脂耐磨地坪（地面）。门厅及公共休息区、过道及公共通道等花岗岩石材楼面。楼梯间——花岗岩石材楼梯面。服务间及管理用房区、配电房——水泥砂浆地面，水泥砂浆楼面。门厅等——花岗岩石材墙面，花岗岩石材柱面。（2）踢脚线：陶瓷块料踢脚线（3）内墙面：内墙涂料墙面、独立柱面内墙涂料、块料墙面、块料柱面、砖墙面一般抹灰（外墙）。外墙银灰色仿金属涂料，独立柱面一般抹灰，独立柱面喷刷涂料（圆柱）独立柱（圆柱）银灰色铝扣板面饰面、石膏板吊顶、银灰色铝板面饰面、天棚面喷刷涂料。（4）顶棚：铝扣板天棚吊顶、复合板材饰面天棚吊顶。2、外墙面装修砖墙面一般抹灰、砼墙面一般抹灰、外墙灰色涂料。3、门窗铝合金窗、铝合金窗带百叶、铝合金百叶窗、玻璃门、甲级防火门、乙级防火门、复第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页合木门。综合馆一建筑物主体结构为框架体系，屋顶为钢网架结构，总建筑面积为9224.4㎡，建筑总高(31.30-36.31）m。属于二类高层公共建筑，体育建筑等级为丙级。建筑楼层、层高：⑴～⑹轴为2层，一层为篮球训练场，层高为14.5m（其中本工程±0.000标高相对于绝对标高为1915.50）二层为排球场，层高15.0m。建筑物总高为29.5m。⑺～⑻轴为4层，1到3层主要为男、女卫生间、楼梯、过道、配电室等，四层为乒乓球训练场。一层标高为7.00m，二层、三层和四层均为7.50m。建筑物总高为29.5m。⑼～⑿轴为3层，一层为击剑场，层高为7.00m（其中本工程±0.000标高相对于绝对标高为1915.50m）二层为武术训练场和形体室，层高7.50m三层为体操训练场，层高15.0m。建筑物总高为29.5m建筑装饰装修做法如下：1、室内装修（1）楼地面：运动木地板（篮球训练场）、环氧树脂耐磨地坪（地面、楼面）、防滑地砖块料地面、防滑地砖块料楼面、改性沥青一布四涂防水层（用水房间）。（2）踢脚线：环氧树脂耐磨踢脚线、陶瓷块料踢脚线。（3）内墙面：内墙面一般抹灰、内墙面喷刷涂料、卫生间块料墙面。（4）顶棚：砼天棚抹灰、天棚面喷刷涂料、轻钢龙骨石膏板吊顶、轻钢龙骨铝扣板吊顶。2、外墙面装修本建筑为钢网架结构，砖墙面一般抹灰、砼墙面一般抹灰、外墙银灰色仿金属涂料。3、门窗铝合金门带窗-带通风百页、铝合金窗、铝合金百页窗、甲级防火门、乙级防火门、丙级防火门、防火卷帘门、实木门。综合馆二建筑物主体结构为框架体系，屋顶为钢网架结构。结构设计使用年限为50年，抗震设防烈度8度，总建筑面积为15944.6㎡，建筑总高(16.20-30.00）m。属于二类高层公共建第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页筑。该工程为昆明市体育学校暨昆明市全民健身中心建设项...
