水利水电工程质量评定报告VIP免费

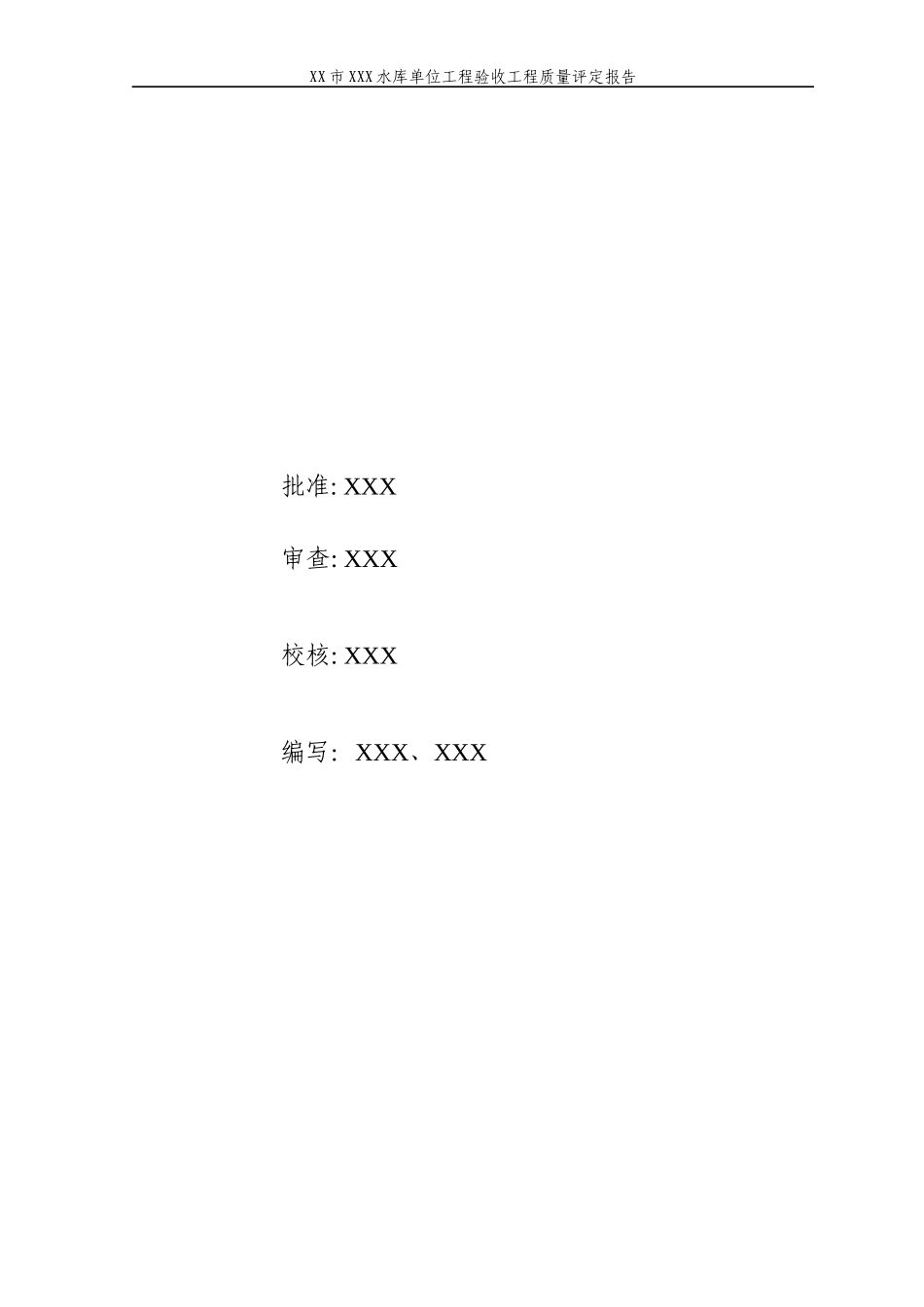

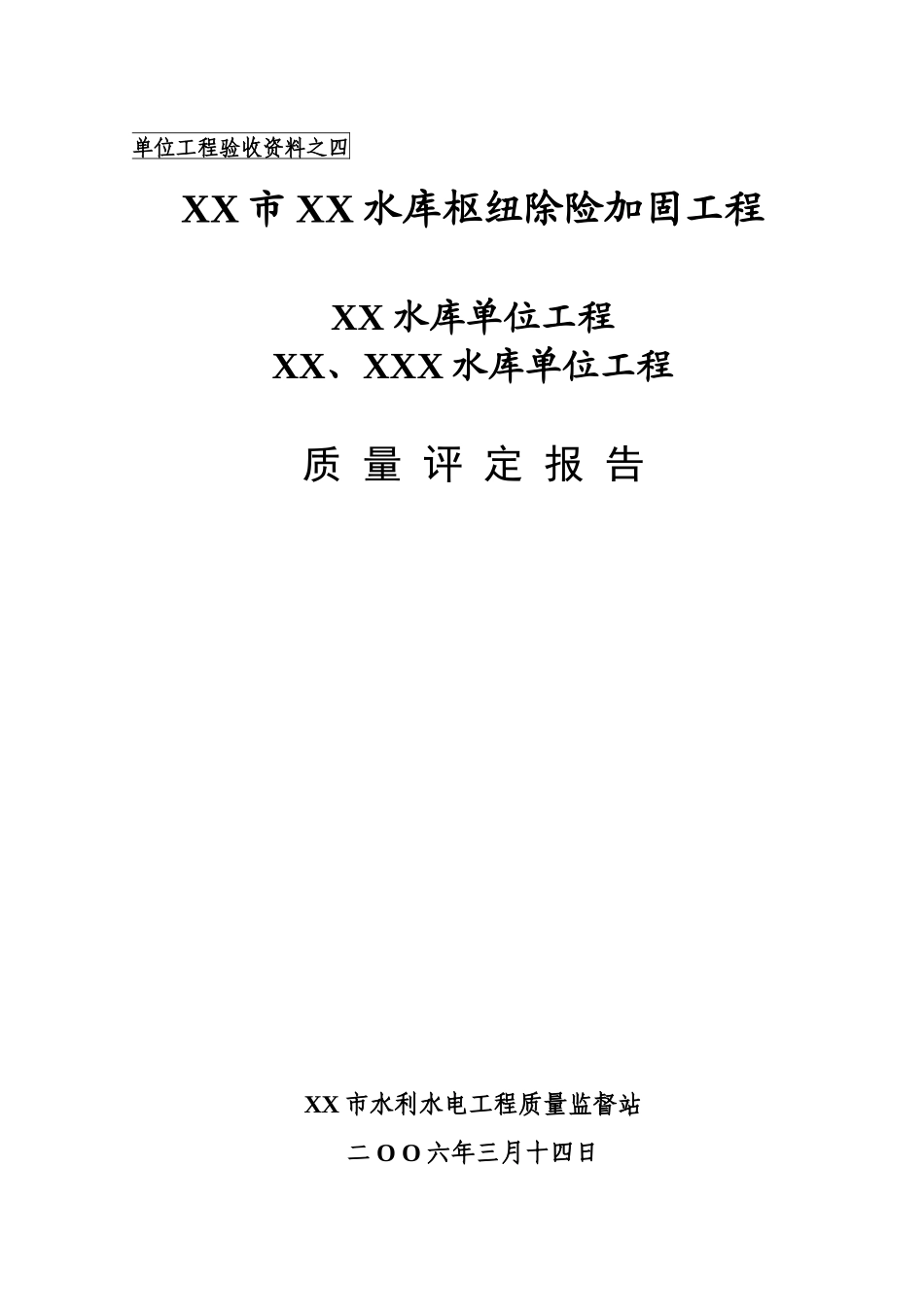

单位工程验收资料之四XX市XX水库枢纽除险加固工程XX水库单位工程XX、XXX水库单位工程质量评定报告XX市水利水电工程质量监督站二OO六年三月十四日2XX市XXX水库单位工程验收工程质量评定报告批准:XXX审查:XXX校核:XXX编写：XXX、XXXXX市XXX水库单位工程验收工程质量评定报告目录1、工程概况……………………………………………………12、工程设计及批复情况………………………………………23、质量监督情况………………………………………………44、质量数据分析………………………………………………105、质量缺陷及处理……………………………………………166、遗留问题……………………………………………………177、工程质量评定意见……………………………..…………185第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页1工程概况1.1工程名称XX市XX水库枢纽除险加固工程1.2建设地点XX市XX镇XX村1.3工程规模XX水库为Ⅲ等工程，其主要建筑物如大坝、溢洪道、输水管等按3级建筑物设计。XX、XXX水库为Ⅳ等工程，其主要挡水、泄水和输水建筑物按4级建筑物设计。总库容3059万m3（XX水库库容1982万m3，XX水库库容724万m3，XXX水库库容353万m3）。1.4所在河流枢纽工程拦截X河二级支流X河1.5开工日期2003年11月14日1.6完工日期2005年10月8日1.7建设单位XX市XX水库管理处第1页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页1.8监理单位XX市水利水电工程建设监理中心1.9设计单位XXXX设计研究总院1.10施工单位XX水库单位工程：XX省XX市水利工程公司XX、XXX水库单位工程：XX水总水利水电建设股份有限公司（原名为XX省水利水电工程三处）2工程设计及批复情况2.1工程设计情况XX水库枢纽自建成蓄水以来，运行了近三十年，实践证明，XX水库枢纽的工程布置是合理的，基本能满足运行及管理要求。本次除险加固设计仅就水工建筑物进行加固、重建和完建配套，而不改变枢纽的总体布置。本工程加固项目包括：⑴大坝加固；⑵改建XX输水管；⑶改建溢洪道；⑷XX大坝坝基防渗和施工导流管防渗加固；⑸加固XXX与XX水库的连通隧洞；⑹设置大坝原形观测设施等。XX大坝除险加固拟将坝顶按116.50m高程找平，在现有第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页防浪墙加高0.1m就可以满足防浪要求，因此本次设计将现有防浪墙加高0.1m（墙顶高程为117.5m）并进行整治加固。在坝顶修筑混凝土路面，路面净宽5.50m。混凝土路面下游侧设预制混凝土路肩石。XX大坝坝脚无排水设施，为保证该坝坝脚特别是坝体填筑料和坝基接触面不发生渗透变形，在坝脚处设置贴坡排水体，排水体顶部高程86.00m，坡比1：3.25，坝脚排水体长为59m。XX水库溢洪道为3级建筑物，消能防冲建筑物按30年一遇洪水标准设计。本次加固取消力池深为2m，池长为20m。底板起始端厚为0.9m，池未端底板厚为0.6m，消力池边墙高度为6.3m，在消力池后设置长60m、厚为0.4m的浆砌石海漫，海漫未端设深为2m的防冲槽。XX水库溢洪道二级陡槽纵坡I=0.263，控制段按原设计12m宽不变，仍为开敞式宽顶堰，宽顶堰长10m，堰底板厚为0.6m，为钢筋混凝土结构，边墩为混凝土重力式，墩高3.8m。在堰前设长15m钢筋混凝土铺盖，铺盖厚0.4m，铺盖前端设齿墙，齿墙深1.0m。经按20年一遇洪水流量计算，消力池池深为0.60m，池长为8.71m，本次加固设计取池深为0.8m，池长为10m，池底板厚0.6m，边墙高度为3.0m。消力池出口为一弧形海漫段，外弧长50m。浆砌石海漫厚度为0.4m，浆砌石边墙高度为2.2m。第3页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页XXX水库溢洪道现状同XX水库溢洪道，仅溢洪道宽度为10m。本次加固设计确定的结构尺寸、型式、采用的材料和构造要求等同XX水库溢洪道。水库连通隧洞洞壁采用混凝土衬砌，厚度为0.2m，并对洞脸进行适当的加固处理。2.2工程批复情况2001年11月13日，XX省水利厅主持专家组在现场检查的基础上，对水库大坝进行现场安全鉴定，大坝安全类别评定为三类坝。2002...
