牛头刨床机械原理课程设计说明书VIP免费

牛头刨床机械原理课程设计说明书_第1页
1/39
牛头刨床机械原理课程设计说明书_第2页
2/39
牛头刨床机械原理课程设计说明书_第3页
3/39

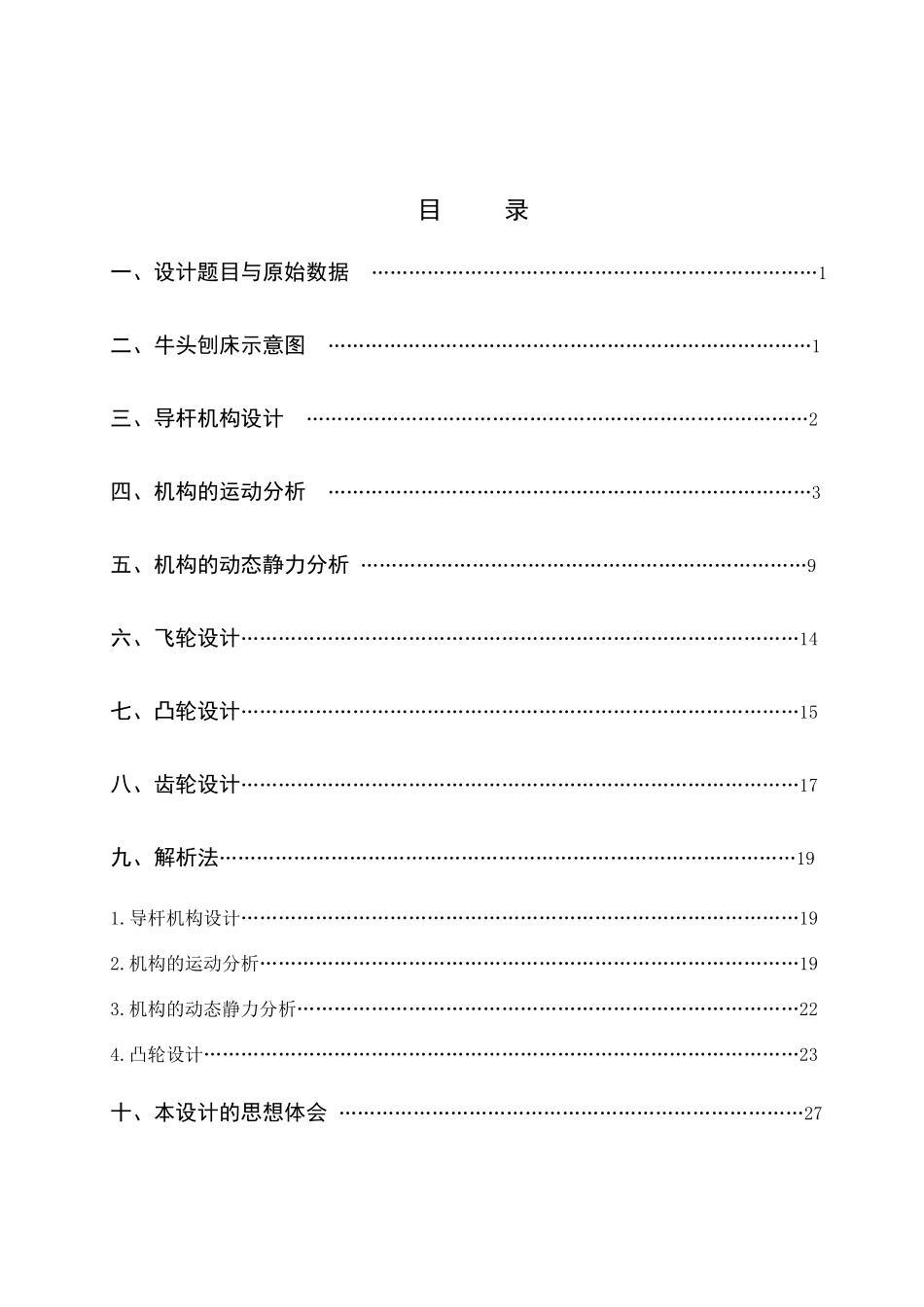

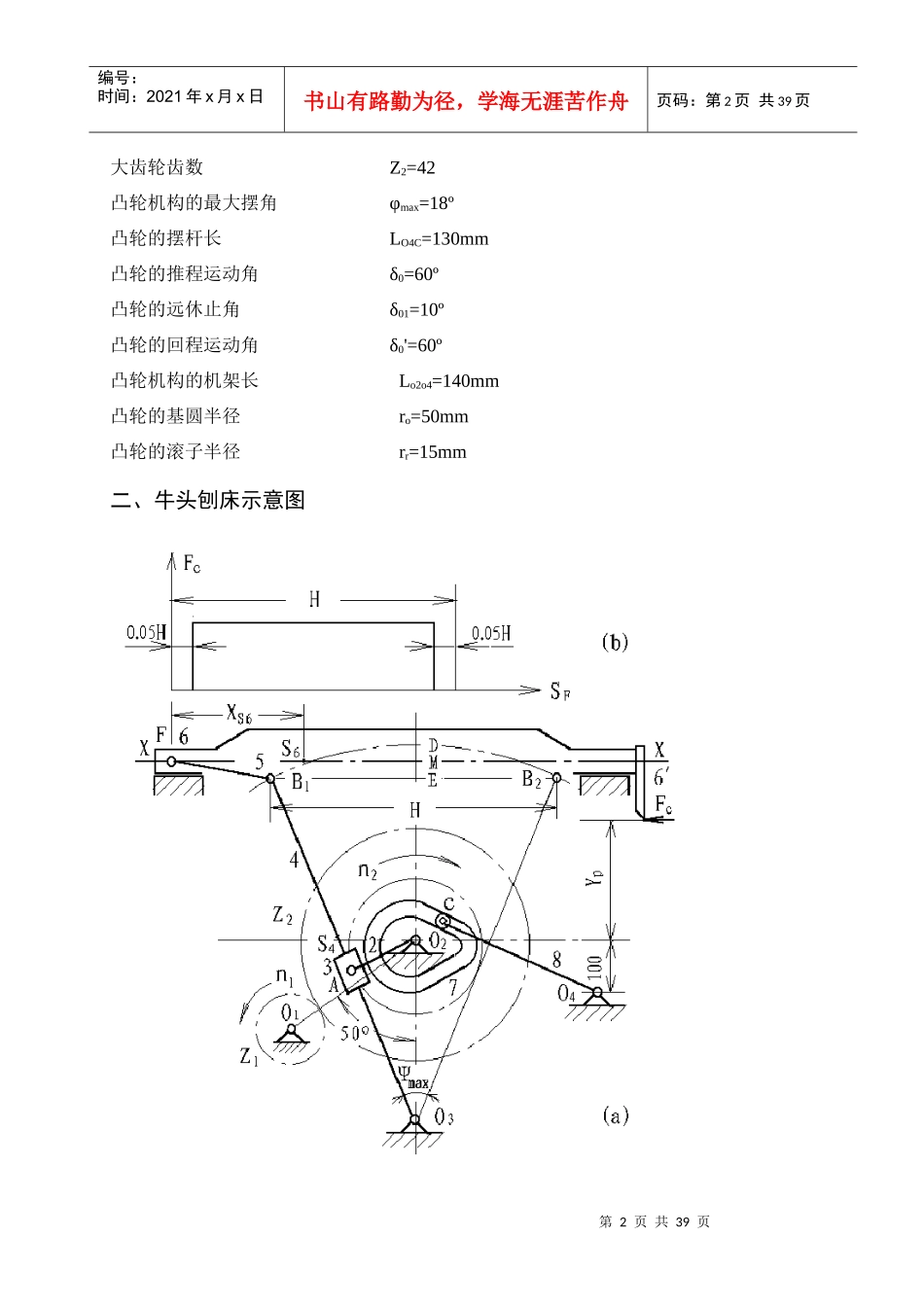

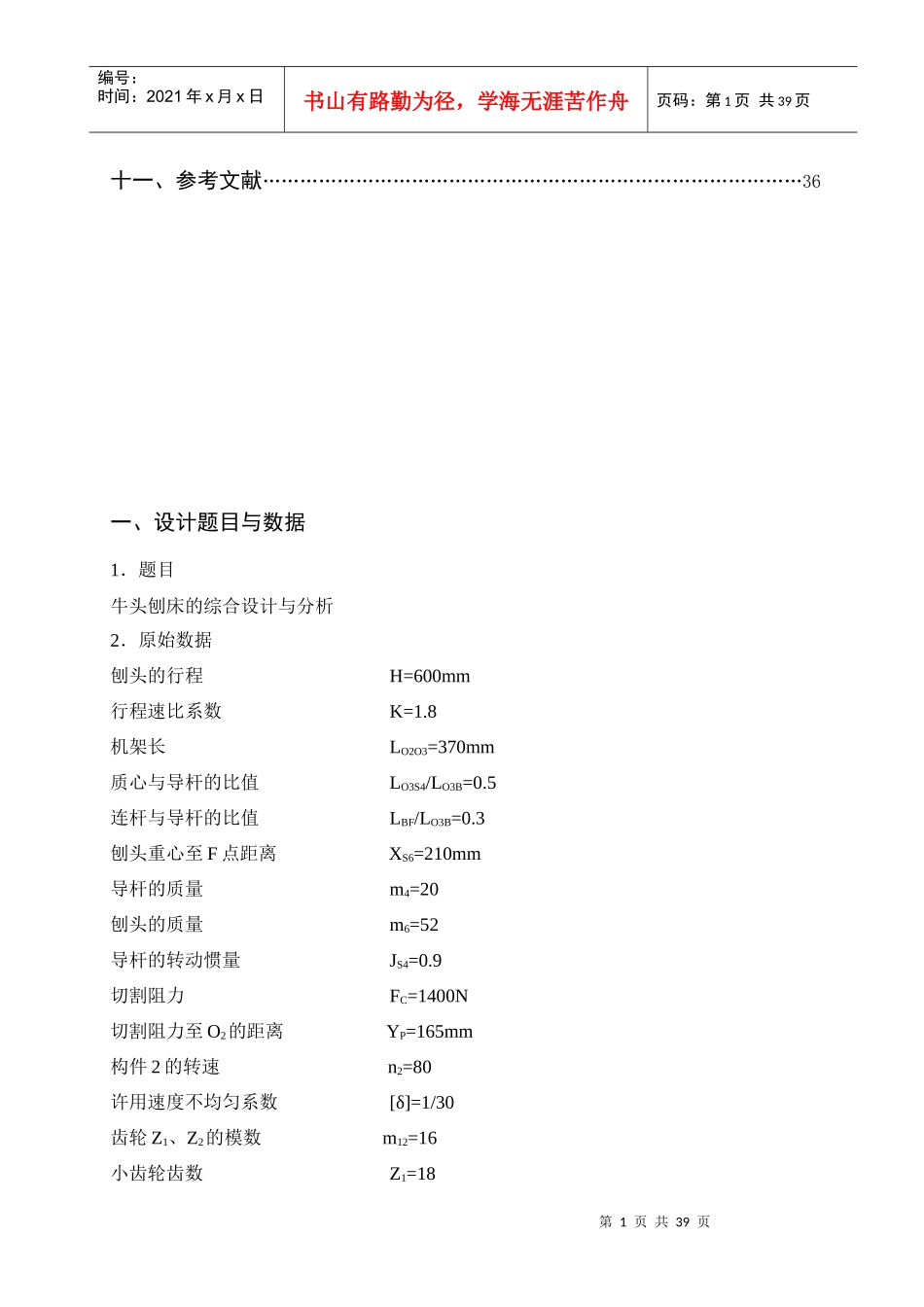

目录一、设计题目与原始数据………………………………………………………………1二、牛头刨床示意图……………………………………………………………………1三、导杆机构设计………………………………………………………………………2四、机构的运动分析……………………………………………………………………3五、机构的动态静力分析………………………………………………………………9六、飞轮设计………………………………………………………………………………14七、凸轮设计………………………………………………………………………………15八、齿轮设计………………………………………………………………………………17九、解析法…………………………………………………………………………………191.导杆机构设计………………………………………………………………………………192.机构的运动分析……………………………………………………………………………193.机构的动态静力分析………………………………………………………………………224.凸轮设计……………………………………………………………………………………23十、本设计的思想体会…………………………………………………………………27第1页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共39页十一、参考文献……………………………………………………………………………36一、设计题目与数据1.题目牛头刨床的综合设计与分析2.原始数据刨头的行程H=600mm行程速比系数K=1.8机架长LO2O3=370mm质心与导杆的比值LO3S4/LO3B=0.5连杆与导杆的比值LBF/LO3B=0.3刨头重心至F点距离XS6=210mm导杆的质量m4=20刨头的质量m6=52导杆的转动惯量JS4=0.9切割阻力FC=1400N切割阻力至O2的距离YP=165mm构件2的转速n2=80许用速度不均匀系数[δ]=1/30齿轮Z1、Z2的模数m12=16小齿轮齿数Z1=18第2页共39页第1页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共39页大齿轮齿数Z2=42凸轮机构的最大摆角φmax=18º凸轮的摆杆长LO4C=130mm凸轮的推程运动角δ0=60º凸轮的远休止角δ01=10º凸轮的回程运动角δ0'=60º凸轮机构的机架长Lo2o4=140mm凸轮的基圆半径ro=50mm凸轮的滚子半径rr=15mm二、牛头刨床示意图第3页共39页第2页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共39页图1三、导杆机构设计1、已知:行程速比系数K=1.8刨头的行程H=600mm机架长度LO2O3=370mm连杆与导杆的比LBF/LO3B=0.32、各杆尺寸设计如下A、求导杆的摆角:ψmax=180°×(K-1)/(K+1)=180°×(1.8-1)/(1.8+1)=51°B、求导杆长:LO3B1=H/[2sin(ψmax/2)]=600/[2sin(51°/2)]=691.43mmC、求曲柄长:LO2A=LO2O3×sin(ψmax/2)=370×sin25.5°=161mmD、求连杆长LBF=LO3B×LBF/LO3B=691.43×0.3=207.4mmE、求导路中心到O3的距离LO3M=LO3B-LDE/2=LO3B{1-[1-cos(ψmax/2)]/2}=658mmF、取比例尺μL=0.005m/mm在A1图纸中央画机构位置图,大致图形如下:第4页共39页第3页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共39页图2四、机构的运动分析已知:曲柄转速n2=80rpm各构件的重心:构件6的重心:XS6=210mm第3点:A、速度分析求VA3VA3=VA2=LO2Aπn/30=0.161×80π/30=1.34m/s求VA4⃗VA4=⃗VA3+⃗VA4A3大小:?1.34?方向:⊥O3AO⊥2AO∥3A取μV=VA3/Pa3=0.02m/smm在A1图的左下方画速度多边形求VB用速度影像求VB=75×0.02=1.50m/s第5页共39页第4页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共39页求VF⃗VF=⃗VB+⃗VFB大小:?1.50?方向:水平∥导路⊥BF接着画速度多边形由速度多边形求得:VF=———pfμV=72×0.02=1.44m/s方向水平向右求ω4ω4=ω3=VA4/LO3A=2.17rad/S求VA4A3VA4A3=a3a4×μV=42×0.02=0.84m/s方向如速度图A1左下B4’所示B、加速度分析①求aKA4A3aKA4A3=2ω4VA4A3=2.19m/s2②求aA3aA3=aA2=ω22×LO2A=11.28m/s2方向:A→O2③求anA4anA4=ω23×LO3A=2.86m/s2方向:A→O3④求aA4⃗anA4+...
