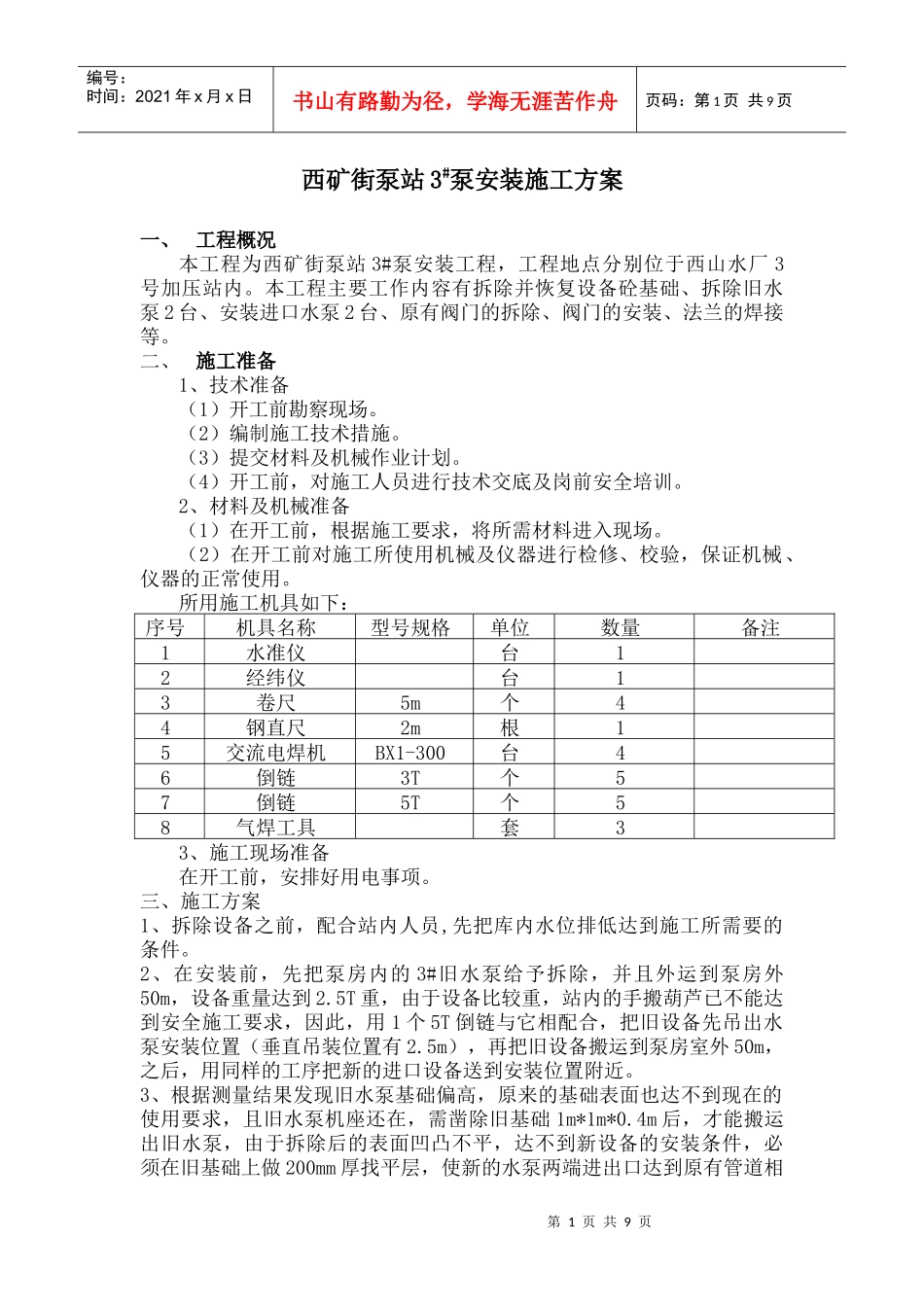

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页西矿街泵站3#泵安装施工方案一、工程概况本工程为西矿街泵站3#泵安装工程，工程地点分别位于西山水厂3号加压站内。本工程主要工作内容有拆除并恢复设备砼基础、拆除旧水泵2台、安装进口水泵2台、原有阀门的拆除、阀门的安装、法兰的焊接等。二、施工准备1、技术准备（1）开工前勘察现场。（2）编制施工技术措施。（3）提交材料及机械作业计划。（4）开工前，对施工人员进行技术交底及岗前安全培训。2、材料及机械准备（1）在开工前，根据施工要求，将所需材料进入现场。（2）在开工前对施工所使用机械及仪器进行检修、校验，保证机械、仪器的正常使用。所用施工机具如下：序号机具名称型号规格单位数量备注1水准仪台12经纬仪台13卷尺5m个44钢直尺2m根15交流电焊机BX1-300台46倒链3T个57倒链5T个58气焊工具套33、施工现场准备在开工前，安排好用电事项。三、施工方案1、拆除设备之前，配合站内人员,先把库内水位排低达到施工所需要的条件。2、在安装前，先把泵房内的3#旧水泵给予拆除，并且外运到泵房外50m，设备重量达到2.5T重，由于设备比较重，站内的手搬葫芦已不能达到安全施工要求，因此，用1个5T倒链与它相配合，把旧设备先吊出水泵安装位置（垂直吊装位置有2.5m），再把旧设备搬运到泵房室外50m，之后，用同样的工序把新的进口设备送到安装位置附近。3、根据测量结果发现旧水泵基础偏高，原来的基础表面也达不到现在的使用要求，且旧水泵机座还在，需凿除旧基础1m*1m*0.4m后，才能搬运出旧水泵，由于拆除后的表面凹凸不平，达不到新设备的安装条件，必须在旧基础上做200mm厚找平层，使新的水泵两端进出口达到原有管道相第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页匹配的高度。4、在新做砼基础凝固时间里，把原有的蝶阀DN300的2个、止回阀DN300的2个、伸缩器DN300的3个、法兰DN300的2付，进行拆除，并把新的进口的同规格同数量的阀门、伸缩器安装到位。5、拆除原有异径管DN300*150的1个，DN300*200的1个，更换旧法兰DN300的1付，之后焊接新的偏心异径管（同规格、同数量）。水泵进出口端的法兰和原来的不一样，现在需要新安装DN150法兰1片，DN200法兰1片与之配套使用。6、基础达到要求后，把新的水泵再安装到位置上。7、以上工程量均为安装1台的工作量，现在安装这样的设备为2台。8、新安装配电柜1台。9、西矿街泵房更换了DN65截止阀3个、DN80止回阀3个、截止阀3个、拆除原有旧的更换上新的阀门，拆除一个DN50阀门，安装一个DN50的法兰盲板，便于以后的维修。三、施工方法（一）泵基础1、泵基础混凝土的标号及配合比，严格照设计要求施工。（二）泵地脚螺栓和垫铁的安装1、地脚螺栓的不铅直度不应超过10/100。2、地脚螺栓任一部分离灌孔壁应大于15mm。3、螺栓底端不应碰孔底。4、地脚螺栓上的油脂和污垢应清除干净，但与泵相连的螺纹部分应涂油脂。5、螺母与垫圈和垫圈与设备底座间的接触应良好。6、拧紧螺母后，螺栓必须露出螺母，其露出长度宜为螺栓直径的1/3～2/3。7、拧紧地脚螺栓，应在预留孔中的混凝土达到设计强度的75%以上时进行，各螺栓的拧紧力应均匀。8、承受主要负荷和较强连续振动的垫铁组，宜使用平垫铁。9、每一垫铁组应尽量减少垫铁的块数，且不宜超过五块，并少用薄垫铁，放置平垫铁时，最厚的放在下面，最薄且不小于2mm的放在中间，并应第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页将各垫铁相互间定位焊牢，但铸铁垫铁可不焊。10、每一垫铁组应放置整齐平稳，接触良好，设备找平后每一垫铁组均应被压紧，并可用0.25kg手锤逐组轻击听音检查。11、设备找平后，垫铁端面应露出设备底面外缘，平垫铁应露出10～30mm，斜垫铁宜露出10～50mm。垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心。（三）泵清洗和装配1、设备上需要装配的零部件，应根据装配顺序清洁洗净，并涂以适当的润滑脂，设备上原已装好的零部件，应全面检查其清洁程序，如不符合要求，则应进行清洗...
