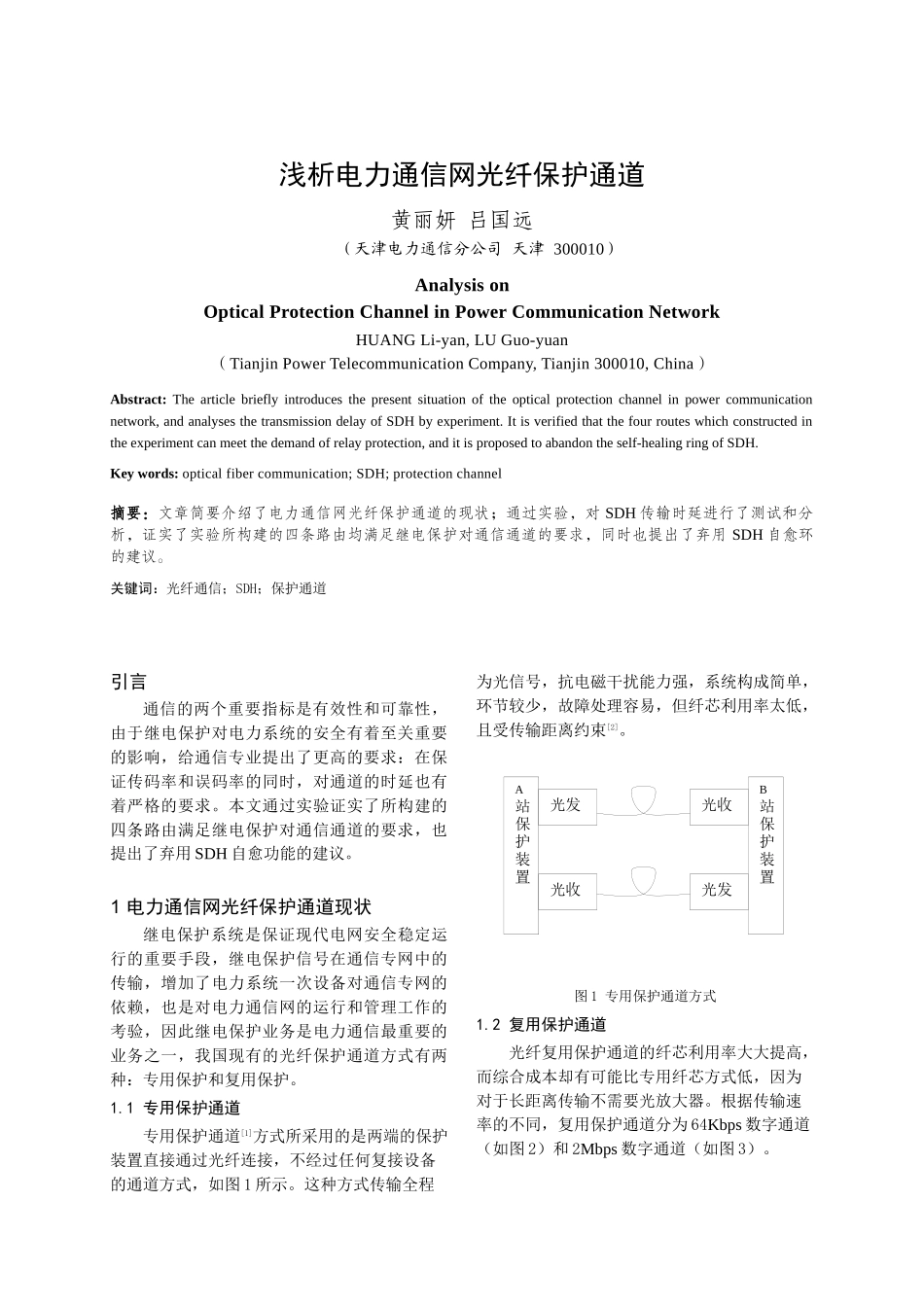

A站保护装置B站保护装置光发光发光收光收浅析电力通信网光纤保护通道黄丽妍吕国远（天津电力通信分公司天津300010）AnalysisonOpticalProtectionChannelinPowerCommunicationNetworkHUANGLi-yan,LUGuo-yuan（TianjinPowerTelecommunicationCompany,Tianjin300010,China）Abstract:Thearticlebrieflyintroducesthepresentsituationoftheopticalprotectionchannelinpowercommunicationnetwork,andanalysesthetransmissiondelayofSDHbyexperiment.Itisverifiedthatthefourrouteswhichconstructedintheexperimentcanmeetthedemandofrelayprotection,anditisproposedtoabandontheself-healingringofSDH.Keywords:opticalfibercommunication;SDH;protectionchannel摘要：文章简要介绍了电力通信网光纤保护通道的现状；通过实验，对SDH传输时延进行了测试和分析，证实了实验所构建的四条路由均满足继电保护对通信通道的要求，同时也提出了弃用SDH自愈环的建议。关键词：光纤通信；SDH；保护通道引言通信的两个重要指标是有效性和可靠性，由于继电保护对电力系统的安全有着至关重要的影响，给通信专业提出了更高的要求：在保证传码率和误码率的同时，对通道的时延也有着严格的要求。本文通过实验证实了所构建的四条路由满足继电保护对通信通道的要求，也提出了弃用SDH自愈功能的建议。1电力通信网光纤保护通道现状继电保护系统是保证现代电网安全稳定运行的重要手段，继电保护信号在通信专网中的传输，增加了电力系统一次设备对通信专网的依赖，也是对电力通信网的运行和管理工作的考验，因此继电保护业务是电力通信最重要的业务之一，我国现有的光纤保护通道方式有两种：专用保护和复用保护。1.1专用保护通道专用保护通道[1]方式所采用的是两端的保护装置直接通过光纤连接，不经过任何复接设备的通道方式，如图1所示。这种方式传输全程为光信号，抗电磁干扰能力强，系统构成简单，环节较少，故障处理容易，但纤芯利用率太低，且受传输距离约束[2]。图1专用保护通道方式1.2复用保护通道光纤复用保护通道的纤芯利用率大大提高，而综合成本却有可能比专用纤芯方式低，因为对于长距离传输不需要光放大器。根据传输速率的不同，复用保护通道分为64Kbps数字通道（如图2）和2Mbps数字通道（如图3）。保护装置保护装置光电接口光电接口PCMPCMSDHSDHA站B站保护装置保护装置光电接口光电接口SDHSDHA站B站图264Kbps复用保护通道方式图32Mbps复用保护通道方式由于64Kbps复用通道较2Mbps通道环节多成本控制、可靠性和故障处理都不及2M通道理想，目前天津电力通信网的保护通道以专用保护和2Mbps复用保护通道的1+1备份为主。2复用保护通道时延的实验研究2.1实验目的本次实验的目的是检验天津电力传输网2M通道的极端长路由的时延是否满足继电保护业务对通信通道的要求。2.2实验设备SDH设备采用ECIXDM-500和ECIXDM-1000，测试设备采用2M测试仪，型号为：ACTERNAEDT-135。2.3测试方案通过搭建4条不同路由的2M通道，远端时隙软件环回，近端挂表的方法测试时延。2M通道路由描述如下：A路由：仪表----通信公司----新楼环三（环回点）B路由：仪表----通信公司----新楼环三（2M硬件转）新楼环一……9个变电站……海光寺（环回点）C路由：仪表----通信公司---新楼环三（2M时隙转）新楼环一……9个变电站……海光寺（环回点）D路由：仪表----通信公司---新楼环三……15个变电站……白庙（环回点）其中B和C路由完全一致，B路由的新楼环三和新楼环一之间采用2M硬件还回，而C路由采用时隙转接的方式。2.4测试数据经过多次测试取平均值，记录4条通道双向时延数据，见表1。表1双向时延测试结果路由A路由B路由C路由D路由2M双向时延TA=304usTB=2344usTC=2221usTD=5307us2.4.12M单向时延A路由2M单向时延=TA/2=152usB路由2M单向时延=TB/2=1172usC路由2M单向时延=TC/2=1110.5usD路由2M单向时延=TD/2=2653.5us2.4.22M时隙上下2M单向时延T0=（TB-TC）/4=30.75us2.4.32M时隙通过网元的时延T1=(TC/2－T0)/13=83us2.4.4以T0、T1为基础计算D路由的2M双向时延TFTF=（T0+T1*18）*2=3050usTF与实际测量值TD（5307us）相差很远，由于D物...
