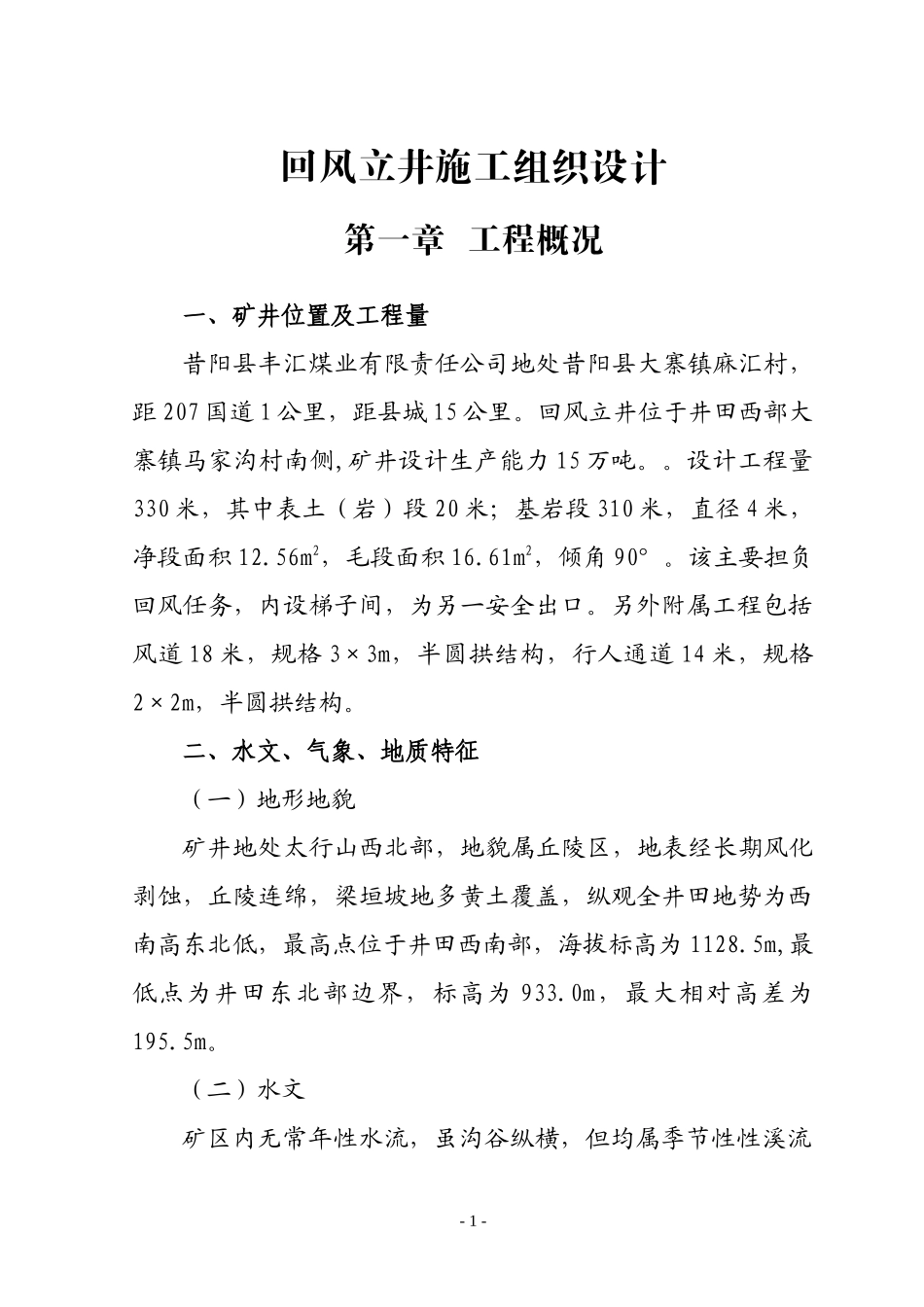

回风立井施工组织设计第一章工程概况一、矿井位置及工程量昔阳县丰汇煤业有限责任公司地处昔阳县大寨镇麻汇村，距207国道1公里，距县城15公里。回风立井位于井田西部大寨镇马家沟村南侧,矿井设计生产能力15万吨。。设计工程量330米，其中表土（岩）段20米；基岩段310米，直径4米，净段面积12.56m2，毛段面积16.61m2，倾角90°。该主要担负回风任务，内设梯子间，为另一安全出口。另外附属工程包括风道18米，规格3×3m，半圆拱结构，行人通道14米，规格2×2m，半圆拱结构。二、水文、气象、地质特征（一）地形地貌矿井地处太行山西北部，地貌属丘陵区，地表经长期风化剥蚀，丘陵连绵，梁垣坡地多黄土覆盖，纵观全井田地势为西南高东北低，最高点位于井田西南部，海拔标高为1128.5m,最低点为井田东北部边界，标高为933.0m，最大相对高差为195.5m。（二）水文矿区内无常年性水流，虽沟谷纵横，但均属季节性性溪流-1-除雨季洪水量较大外，一般水量很小。由于矿区内未进行水文地质勘察，无更加详细资料。（三）气象及地震本区属半干旱大陆性气候，东寒夏热，四季分明，春季多风，秋季凉爽，年平均气温9.2℃，1月份最冷，平均气温-11.7℃，极端最低气温-23.5℃（1961年6月10日），7月份最热，年极端最高气温可达35℃，年平均降水量666.2mm，且多集中于7、8、9月份。霜冻期为每年11月上旬至翌年4月份，最大冻上深度0.42-0.75m，年无霜期180天左右，春冬多西北风，风力较大，最大风力7-8级。本井田地震烈度七级。（四）地质特征井田内地表为第四系全新统、上更新统，二迭系上统上石盒子组、下统下石盒子组。地层由老至新为奥陶系中统、石炭系中统本溪组、上统太原组、二迭系下统山西组、下石盒子组、上统上石盒子组以及第四系等。其中石炭系太原组和二迭系山西组为主要含煤地层。三、施工条件风井工业场地平整、电力、供水、道路等已具备。由矿提供部分设备和一定数量的安全管理及特殊工种作业人员。-2-四、工程量及技术特征井筒设计深度330m，其中井颈段20m，井筒段310m，井筒净直径4m，净断面12.56m2，支护形式井筒为C30砼浇灌，自井口向下，设计壁厚井颈段为500mm，井筒段为300mm。回风立井井颈段和井筒段断面情况如下：井颈段断面示意图井筒段断面示意图第二章施工准备工作一、施工前期准备（一）场地平整工业广场应作部分回填或整平工作，开工前达到施工要求。（二）供电由矿提供10KV电源。在井口附近建临时变电所，配套10KV/315KVA变压器1台，分别给高、低压设备供电。供电电源来至矿井区主配电室，双回路供电，专人值班，确保风井施工正常连续供电。-3-（三）供水施工用水位于风井约150米处的水井内，由水泵提供水到井口。（四）地面排水井筒施工期间地面排水按照《设计》、《专扁》要求，修筑临进排水沟与广场排水系统连通，排入指定位置。（五）、临建设施根据施工占地范围进行土建工程设施的布置，尽量不占用永久建筑位置。（六）通讯在施工初期采用固定电话与外界联系，保证通讯畅通。（七）测量由太原市易仁矿产勘测有限公司提供测量基点和井筒十字桩及其坐标资料。施工队负责使用和保护。二、三盘吊挂安装为满足开工需要，先掘砌井筒20m，以进行三盘吊挂安装。（一）井架起立后，立即进行天轮平台和翻矸台安装；（二）施工临进锁口，组装吊盘，利用吊盘安装封口盘和形成的提升系统掘砌井筒至井深15m，施工时采用多台风钻（镐）、铁镐掘进刷帮，人工装罐。（三）“三盘”形式的同时，安装各种符合规定的悬吊设-4-备、管线及其它凿井设施等，达到施工要求。三、施工总平面布置原则（一）尽是不占用或避开永久设备。（二）符合施工工艺、规范规程要求。（三）满足建井生产需要，利用矿方提供的生产、生活福利设施，且分别相对集中布置，避免交叉影响。（四）便于施工管理，给施工提供有利条件。（五）有利于污水集中处理排放和环境保护。四、临时设施布置为满足生产和生活需要，需新建部分生产用房、简易棚、砂石料场、砼搅拌站等，需浇砼设备基础，并增设定沉淀池一座，明细表见下页。临时设施及用地表用途面积（m2）位置需要时间（天）一、生产用房绞车房100材料库40信号房10变...
