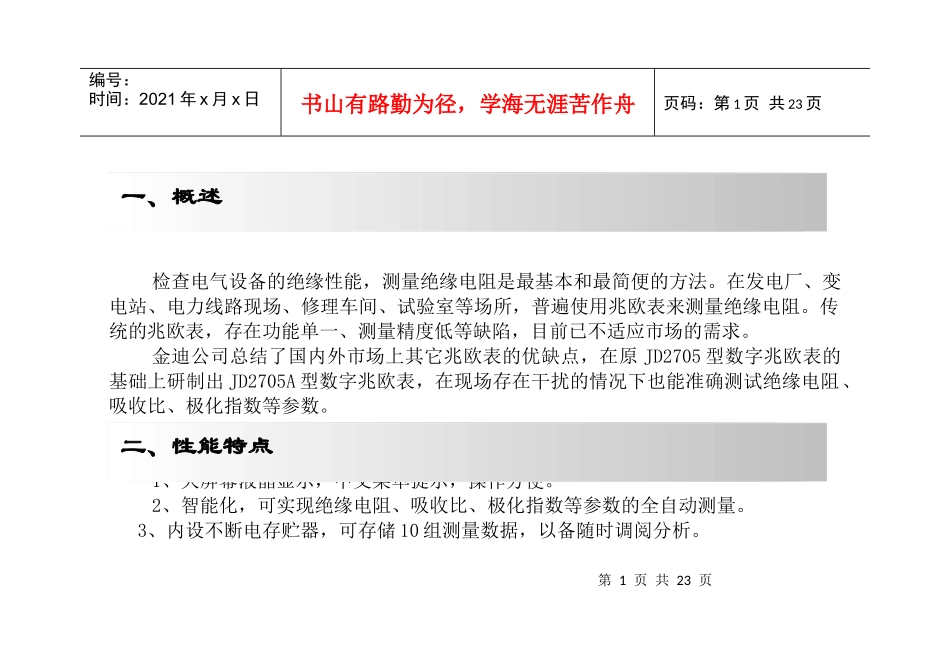

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页检查电气设备的绝缘性能，测量绝缘电阻是最基本和最简便的方法。在发电厂、变电站、电力线路现场、修理车间、试验室等场所，普遍使用兆欧表来测量绝缘电阻。传统的兆欧表，存在功能单一、测量精度低等缺陷，目前已不适应市场的需求。金迪公司总结了国内外市场上其它兆欧表的优缺点，在原JD2705型数字兆欧表的基础上研制出JD2705A型数字兆欧表，在现场存在干扰的情况下也能准确测试绝缘电阻、吸收比、极化指数等参数。1、大屏幕液晶显示，中文菜单提示，操作方便。2、智能化，可实现绝缘电阻、吸收比、极化指数等参数的全自动测量。3、内设不断电存贮器，可存储10组测量数据，以备随时调阅分析。一、概述二、性能特点第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页4、交直流两用电源，适应不同的测试场所。5、采用金属机箱，具有屏蔽功能,防震性能良好，特别适合野外作业。6、配有微型面板式打印机，可以打印测试数据和极化曲线。7、具有声音提示功能，测试过程中或测试项目全部完成后，蜂鸣器发出声音提示。三、技术指标（见表一）第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页表一续表一：参数指标参数指标测试电压直流5000V、2500V、1000V、500V最小分辨率0.1MΩ测量范围5000V50M～200G测量精度10M～100M±3%2500V10M～100G100M～140G±5%1000V，500V10M～30G140G～200G±8%液晶显示复位键第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页面板示意图见图一点阵式液晶显示屏，用来显示菜单及测试数据。机内单片机系统的复位按键，按此键可使仪器回到初始状态。四、面板功能描述充电工作LG冀制06000136号数字兆欧表JD2705A迪选择确认复位E金金迪科学仪器有限公司AC220V工作方式选择开关打印机液晶显示参数指标参数指标输出短路电流≥2mA(5000V)工作电源AC220±10%或直流外型尺寸360mm×265mm×180mm环境温度0～40℃重量7kg环境湿度≤80%RH第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页确认键L端子AC220V充电指示G端子选择开关第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页在各级菜单中，按此键光标移动，选择下一个菜单。进入下一级菜单或对选中的内容予以确定。高压输出线插座；机内高压通过此输出端加到试品高压端。屏蔽插座，防止泄漏电流对测试产生影响而设的屏蔽极。“工作”或“充电”状态转换开关。电源插座，自带开关和保险仓。电池容量不足时此灯亮。当仪器充电时此灯亮。选择键工作指示图一面板示意图第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页1、接线：兆欧表测试接线方法如图二所示，其中仪器的L端通过红色测试线接被测试品的高压端，E端通过黑色测试线接被测试品的外壳即地端，G端即屏蔽端通过绿色测试线接被测试品的屏蔽环，（当空气不潮湿时可不接屏蔽环，将屏蔽测试线夹悬空，但要注意不要与红、黑色测试线短路）。图二接线图2、工作方式选择五、操作方法第8页共23页第7页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共23页仪器具有交直流两种供电方式。若采用交流供电方式，将“工作方式选择开关”置于“工作”位置，插入AC220V电源线，打开电源插座的开关。若采用直流（内部电池）供电方式，将“工作方式选择开关”置于“工作”位置，打开电源插座的开关即可。若需要电池充电则“工作方式选择开关”放在“充电”位置，插入AC220V电源线，打开电源插座的开关，此时右上方的充电指示灯亮。对电池进行充电，充电时间应不低于10小时。电池充满后，使用时间不低于4小时。当电池容量不足时，“工作”指示灯亮；在启动高压时若液晶显示忽然消失或“工作”指示灯闪烁也是电池容量不足的信息，此时会影响测试的数据，应及时充...
