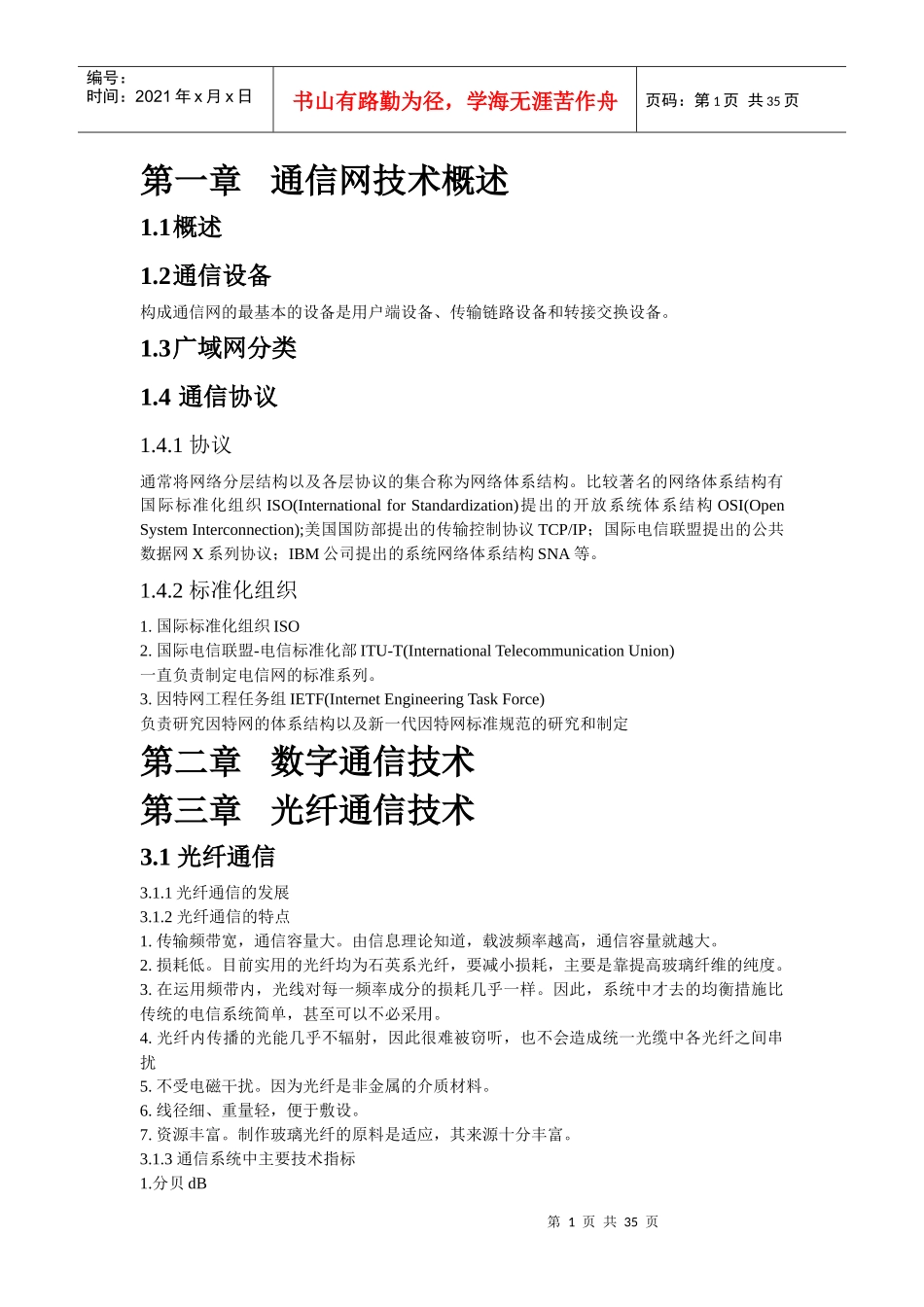

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页第一章通信网技术概述1.1概述1.2通信设备构成通信网的最基本的设备是用户端设备、传输链路设备和转接交换设备。1.3广域网分类1.4通信协议1.4.1协议通常将网络分层结构以及各层协议的集合称为网络体系结构。比较著名的网络体系结构有国际标准化组织ISO(InternationalforStandardization)提出的开放系统体系结构OSI(OpenSystemInterconnection);美国国防部提出的传输控制协议TCP/IP；国际电信联盟提出的公共数据网X系列协议；IBM公司提出的系统网络体系结构SNA等。1.4.2标准化组织1.国际标准化组织ISO2.国际电信联盟-电信标准化部ITU-T(InternationalTelecommunicationUnion)一直负责制定电信网的标准系列。3.因特网工程任务组IETF(InternetEngineeringTaskForce)负责研究因特网的体系结构以及新一代因特网标准规范的研究和制定第二章数字通信技术第三章光纤通信技术3.1光纤通信3.1.1光纤通信的发展3.1.2光纤通信的特点1.传输频带宽，通信容量大。由信息理论知道，载波频率越高，通信容量就越大。2.损耗低。目前实用的光纤均为石英系光纤，要减小损耗，主要是靠提高玻璃纤维的纯度。3.在运用频带内，光线对每一频率成分的损耗几乎一样。因此，系统中才去的均衡措施比传统的电信系统简单，甚至可以不必采用。4.光纤内传播的光能几乎不辐射，因此很难被窃听，也不会造成统一光缆中各光纤之间串扰5.不受电磁干扰。因为光纤是非金属的介质材料。6.线径细、重量轻，便于敷设。7.资源丰富。制作玻璃光纤的原料是适应，其来源十分丰富。3.1.3通信系统中主要技术指标1.分贝dB第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页分贝dB是以常用对数表示的两个电压或两个功率之比的一种计量单位。以p0作为基准功率，那么在某一点的功率p1的测试点上的功率电平为D=10lgp1p0(dB)光纤放大器的功率增益为功率增益G=10lg输出光功率输入光功率(dB)若损耗沿光纤是均匀的，光纤的损耗常用衰减常数A表示衰减常数A=-10Llg输出光功率输入光功率(dB/km)光纤连接器反射损耗系数为反射损耗系数R=-10lg反射回到输入端的光功率输入光功率(dB)2.绝对功率dBmdB表示相对于某一据准功率的相对功率电平数。dBm则表示相对于1mW参考功率的电平数，成为绝对功率电平数。符号dBm中的dB表示分贝，m表示毫瓦。D=10lgp1=10lgp(dBm)3.信道的传输速率和频带利用率数字通信网络的运载信息能力用数据传输速率表示，数据传输速率的单位是比特/秒（b/s）,所以数据传输速率也称比特率。在比较不同的数字通信系统时，但看他们的信息传输速率是不够的，还要看传输这种信息所占用的信道的频带宽度。所以采用频带利用率η，即单位频带内的传输速率作为衡量数字通信系统传输速率（有效性）的指标：频带利用率η=信息传输速率频带宽度（b·s−1⋅Hz−1）4.带宽BW信道带宽（BandWidth）是通信系统的宝贵资源。带宽是描述用于模拟传输的通信信道的运载能力的特性。带宽是一个频率范围，信号在这个频率范围内传输不会产生重大的畸变，带宽用赫兹（Hz）作为单位。制造商经常用带宽和光纤长度的乘积来标明带宽的质量数字通信网络的运载信息能力也常用带宽来表示。比特率和带宽都是表示运载信息能力的。他们的关系在不同情况有不同的规定，最简单的办法（也是不太确切的办法）就是假设每秒的比特数b/s与每秒周期数相同。限制比特率的最重要因素是光纤的衰减和光纤的第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页色散。色散和光源频宽使脉冲展宽，在超声速和超长距离通信系统中色散将是限制比特率最重要因素之一。5.误码率BER衡量数字通信系统可靠性的主要指标是误码率BER(BitErrorRate).在传输过程中发生误码的码元个数与传输的总码元素之比，成为误码率。BER是多次统计结果的平均值，实际上是平均误码率。误码率的大小由传输系统特性和信道质量等因素决定，显然提高信道信噪比（信号功率/噪声功率）可使误码率减少；缩短中继段距离可提高信噪比，也即可使...
