男西裤结构制图VIP免费

男西裤结构制图_第1页
1/9
男西裤结构制图_第2页
2/9
男西裤结构制图_第3页
3/9

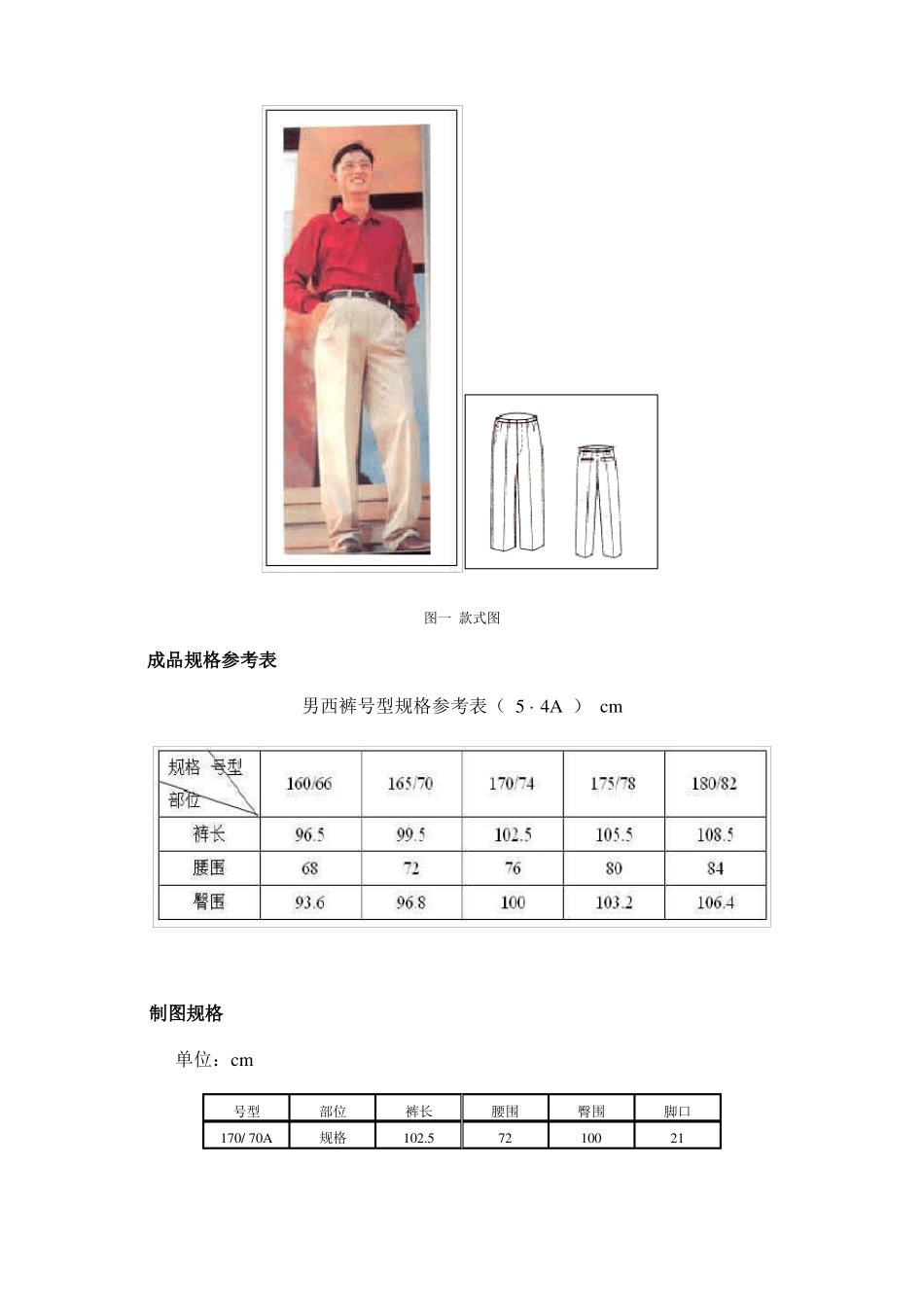

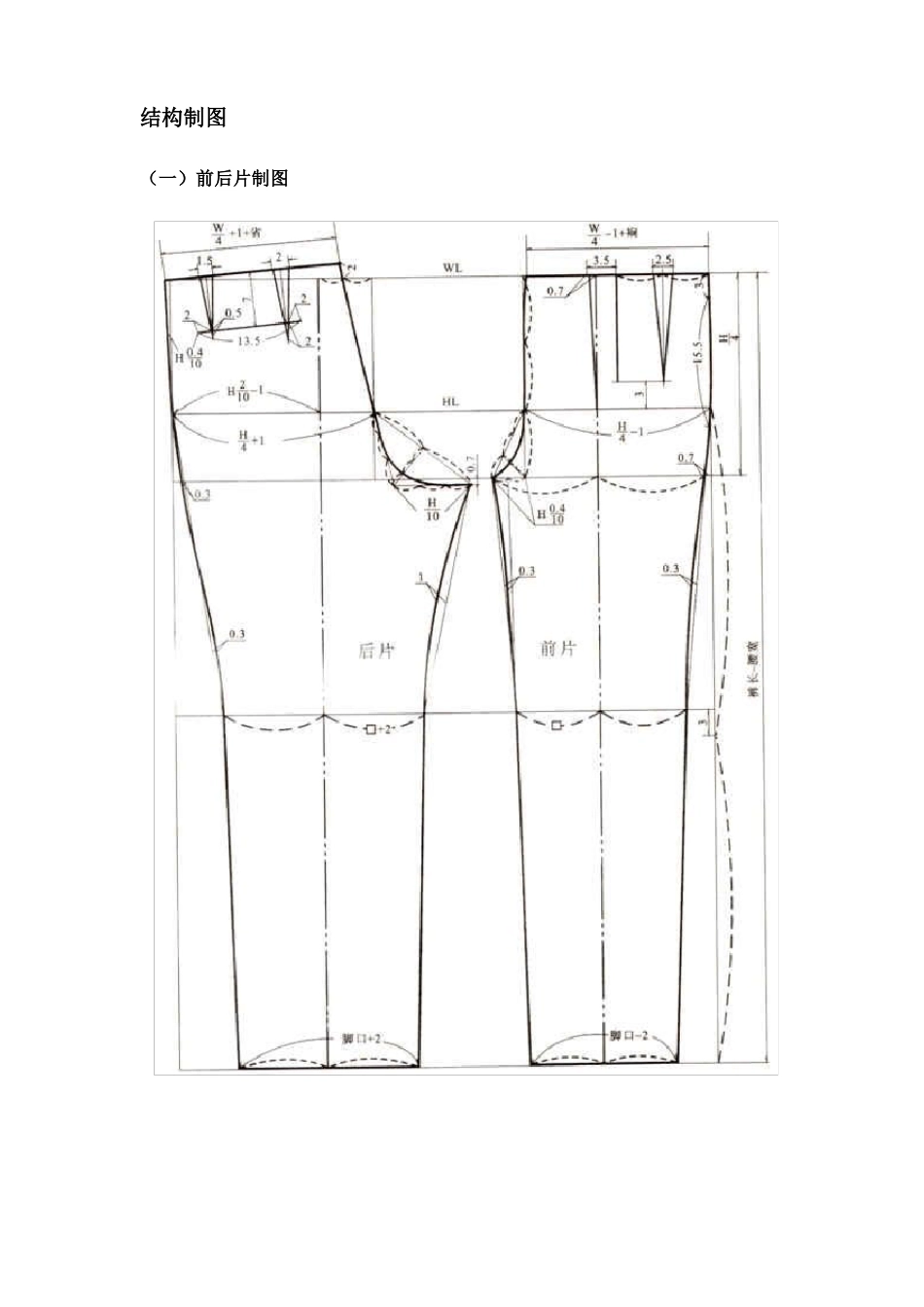

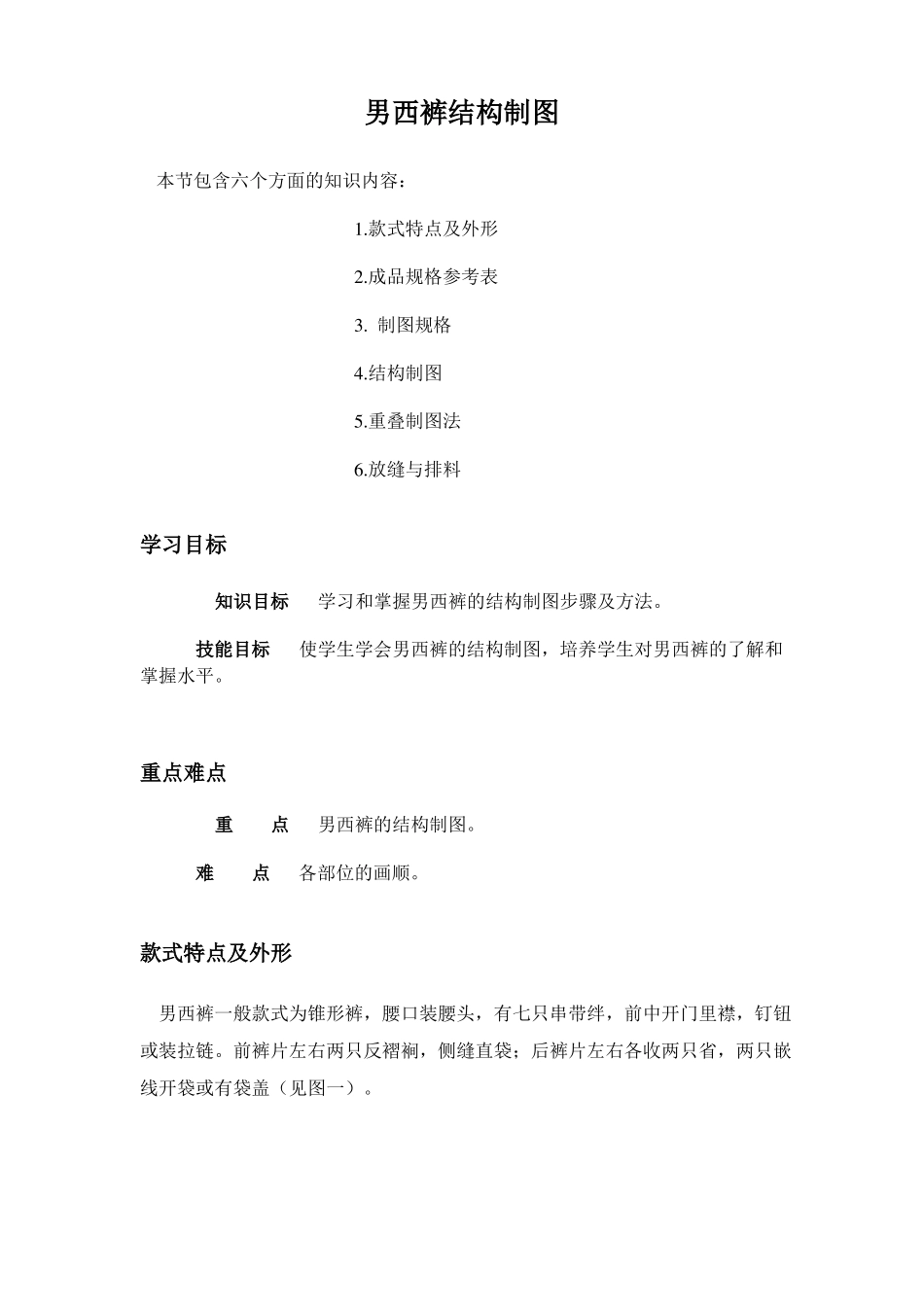

男西裤结构制图本节包含六个方面的知识内容:1.款式特点及外形2.成品规格参考表3.制图规格4.结构制图5.重叠制图法6.放缝与排料学习目标知识目标学习和掌握男西裤的结构制图步骤及方法。技能目标使学生学会男西裤的结构制图,培养学生对男西裤的了解和掌握水平。重点难点重点男西裤的结构制图。难点各部位的画顺。款式特点及外形男西裤一般款式为锥形裤,腰口装腰头,有七只串带绊,前中开门里襟,钉钮或装拉链。前裤片左右两只反褶裥,侧缝直袋;后裤片左右各收两只省,两只嵌线开袋或有袋盖(见图一)。图一款式图成品规格参考表男西裤号型规格参考表(5·4A)cm制图规格单位:cm部位规格裤长102.5腰围72臀围100脚口21号型170/70A结构制图(一)前后片制图零部件制图1.腰面左右各一片,前中宽4cm,后中宽3.5cm,后中缝拼接。右腰面放出里襟宽2.5cm(见图一)。图一腰面图二门襟图三里襟2.门襟按前裆缝制图(见图二)。3.里襟按前裆缝制图(见图三)。4.串带绊(毛缝)串带绊7只,成品净长5cm,宽0.8cm,毛缝制图(见图四)。图四串带图五后袋盖与嵌条图六侧袋与垫袋5.后袋盖与嵌条上口斜度按后裤片袋口斜度(见图五)。6.侧缝袋布与袋垫(毛缝)下层袋布按上层在袋口处放出1.5cm,袋口大根据袋口下封口加2cm(见图六)。7.后袋布与袋垫(毛缝)袋布斜度按后袋口斜度(见图七)。8.表袋布与袋垫(毛缝)表袋口大7.5cm(见图八)。图七后袋布与袋垫图八表袋布与袋垫9.大小裤底(毛缝)小裤底对折连口(见图九)。10.贴膝绸(毛缝)贴膝绸有统膝绸和半膝绸两种,半膝绸(见图十)。图九大小裤底图十贴膝绸重叠制图法男女西裤后裤片的结构制图,可以根据成品规格尺寸单独制图,也可以根据前裤片来制后裤片结构图。在服装加工时,特别是单条西裤的裁剪,经常采用将裁剪好的前裤片叠放在面料上,根据前裤片定位放出,来制后裤片的结构图,这种制图方法称为重叠法。在单条西裤裁剪时速度快,不容易出差错。1.前后片结构制图(见图)。2.制图要点(1)前裤片制图方法与普通男西裤相同。(2)根据前裤片的轮廓线(用虚线表示)制图时,先定出①侧缝困势:在臀围线上由前片侧缝线放出H0.4/10左右;②后臀围大:H/4+1;③后缝困势;在腰口线上,离烫迹线H0.4/10左右。(3)按前裤片的中裆大,脚口大两边各放出2cm。(4)其余部位制图方法相同。放缝与排料1.前后裤片的放缝脚口贴边放缝3~4cm,如果是外翻边,放缝10cm(见图一)。图一2.西裤的排料双幅料单条裤子排料(见图二)。图二①腰面②门里襟③后袋盖④串带⑤袋垫门幅:144cm用料计算:裤长-腰宽+贴边+起翘+放缝+缩率=裤长+4~5≈107cm。练习题单项选择题第一题男西短裤的裤长一般在腿根至膝的()处左右。A.1/2C.1/4第二题请加题A.C.B.1/3D.1/5B.D.题目12准确率90%以上60%~90%60%以下正确答案【B】【C】建议可以略过此部分的学习针对不足进行学习必须学习此部分内容
