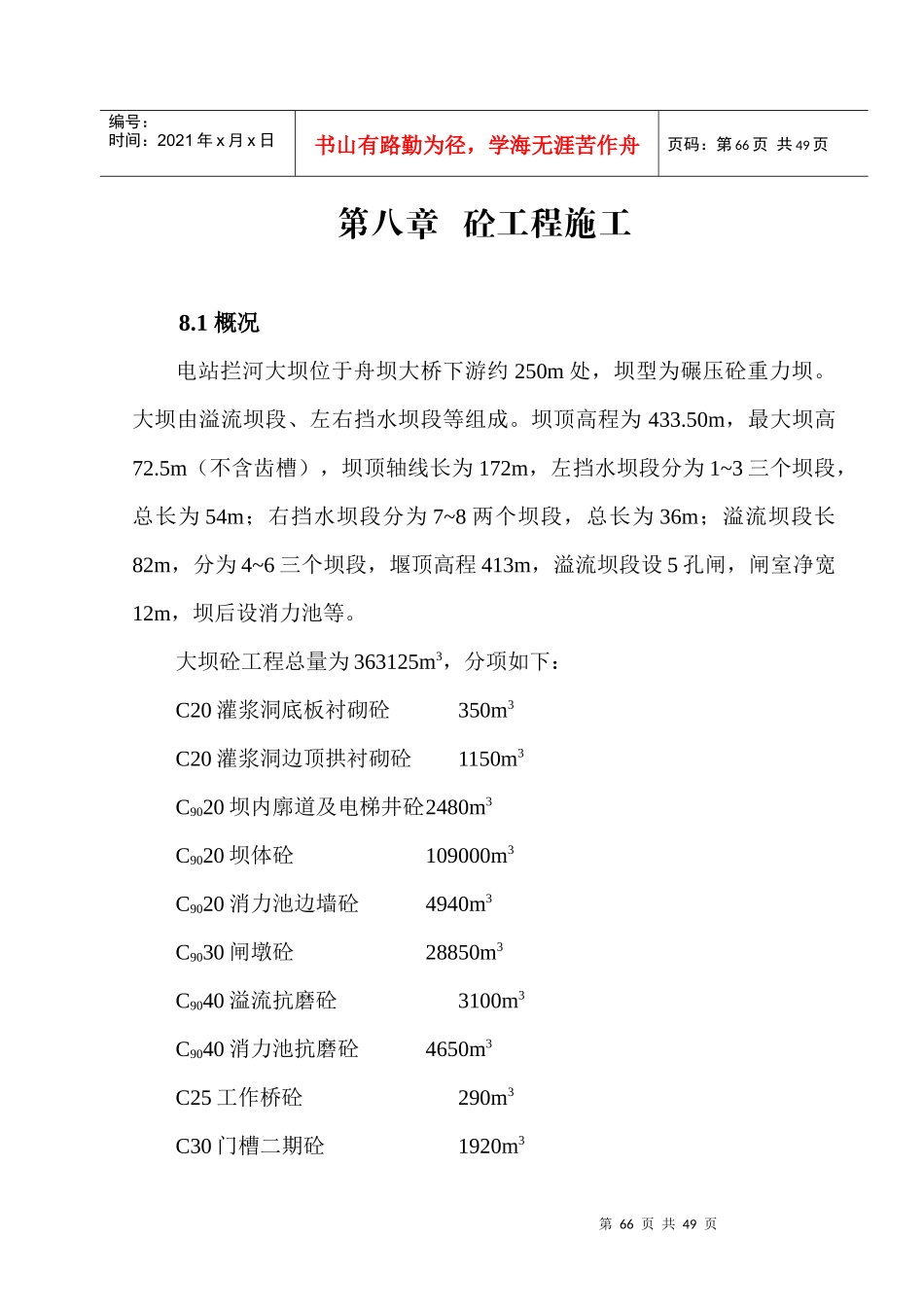

第66页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第66页共49页第八章砼工程施工8.1概况电站拦河大坝位于舟坝大桥下游约250m处，坝型为碾压砼重力坝。大坝由溢流坝段、左右挡水坝段等组成。坝顶高程为433.50m，最大坝高72.5m（不含齿槽），坝顶轴线长为172m，左挡水坝段分为1~3三个坝段，总长为54m；右挡水坝段分为7~8两个坝段，总长为36m；溢流坝段长82m，分为4~6三个坝段，堰顶高程413m，溢流坝段设5孔闸，闸室净宽12m，坝后设消力池等。大坝砼工程总量为363125m3，分项如下：C20灌浆洞底板衬砌砼350m3C20灌浆洞边顶拱衬砌砼1150m3C9020坝内廓道及电梯井砼2480m3C9020坝体砼109000m3C9020消力池边墙砼4940m3C9030闸墩砼28850m3C9040溢流抗磨砼3100m3C9040消力池抗磨砼4650m3C25工作桥砼290m3C30门槽二期砼1920m3第67页共49页第66页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第67页共49页C25门机轨道二期砼10m3C10回填砼4300m3C20预制盖板砼50m3C20导流洞封堵砼785m3C9015坝体碾压砼171170m3C20上下游坝体改性砼10895m3厚度50cmC9020W8坝体碾压砼19185m3δ=50cm钢筋制安5110T651型橡胶止水带1210m铜片止水δ=1.2mmb=300mm1210m本砼工程主要指碾压砼和常态砼以及部分预制砼、微膨胀砼及HF抗冲耐磨砼等。工程区气候特点是冬暖夏热，湿润多雨。多年平均气温17.5℃，极端最高最低气温分别为38.2℃和-2.6℃；多年平均年降水量为1270.4mm，平均年降水日数为192天；多年平均相对温度为81%。8.2碾压砼施工8.2.1施工气候条件8.2.1.1在1h内降雨量超过3mm时，不得进行铺筑和碾压施工。已碾压的仓面应采取防雨保护措施。8.2.1.2在阳光照射和大风条件下，应保持仓面湿润。第68页共49页第67页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第68页共49页8.2.1.3碾压砼施工应在日平均气温3~25℃情况下进行。当日平均气温高于25℃时，应采取防高温和防日晒措施；日平均气温低于3℃时，应采取保温措施。8.2.2施工措施计划承包人应在碾压砼施工前28天，提交一份详细的施工措施计划，报监理人审批，内容包括：8.2.2.1碾压砼材料供应、施工机械设备和辅助加工厂的配置；8.2.2.2原材料和碾压砼试验以及现场碾压试验计划；8.2.2.3碾压砼施工方法说明；8.2.2.4施工进度计划。8.2.3材料8.2.3.1水泥：本工程采用的水泥应符合招标文件技术条款之第9.4.3.1款的规定。8.2.3.2骨料：碾压砼骨料的加工、储存、运输和质量要求，除满足招标文件技术条款相关规定外，同时还应满足下列要求：（1）不允许使用刚筛选的骨料拌制碾压砼，成品细骨料堆放时间不少于72h，当细骨料含水率大于6%时，应采取脱水措施。（2）砂料宜质地坚硬，级配良好。人工砂细度模数宜控制在2.2~2.9之间。严格控制超径含量。（3）人工砂石粉含量（d≤0.16mm）应控制在10~22%。第69页共49页第68页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第69页共49页（4）粗骨料的最大粒径应小于80mm，不允许采用间断级配。8.2.3.3掺和料和外加剂本工程采用的掺和料和外加剂应符合招标文件技术条款之第9.4.3.4款的规定。8.2.4配合比设计8.2.4.1负责进行碾压砼配合比的设计和试验，配合比应满足工程设计的各项技术指标和施工工艺要求。8.2.4.2承包人可根据下列参数，通过试验择优选择施工配合比：（1）掺和料掺量：30~65%。（2）水胶比：应满足施工图纸要求的碾压砼强度和耐久性要求确定水胶比，其值宜小于0.7。（3）碾压砼拌和物的VC值，机口值应在5~12s范围内。（4）大体积建筑物内部碾压砼的胶凝材料用量不低于130kg/cm3，其中水泥熟料不低于45kg/m3。8.2.4.3通过试验论证的施工配合比须报送监理人审批。8.2.4.4在施工过程中，承包人需要改变经监理人批准的砼配合比，必须重新得到监理人批准。8.2.5碾压砼生产拌制工艺8.2.5.1搅拌设备：选用强制式搅拌设备设站集中拌制碾压砼。第70页共49页第69页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第70页共49页8.2.5.2搅拌（1）在拌和前应对搅拌设备的称量装置进行检查率定，确认达...
