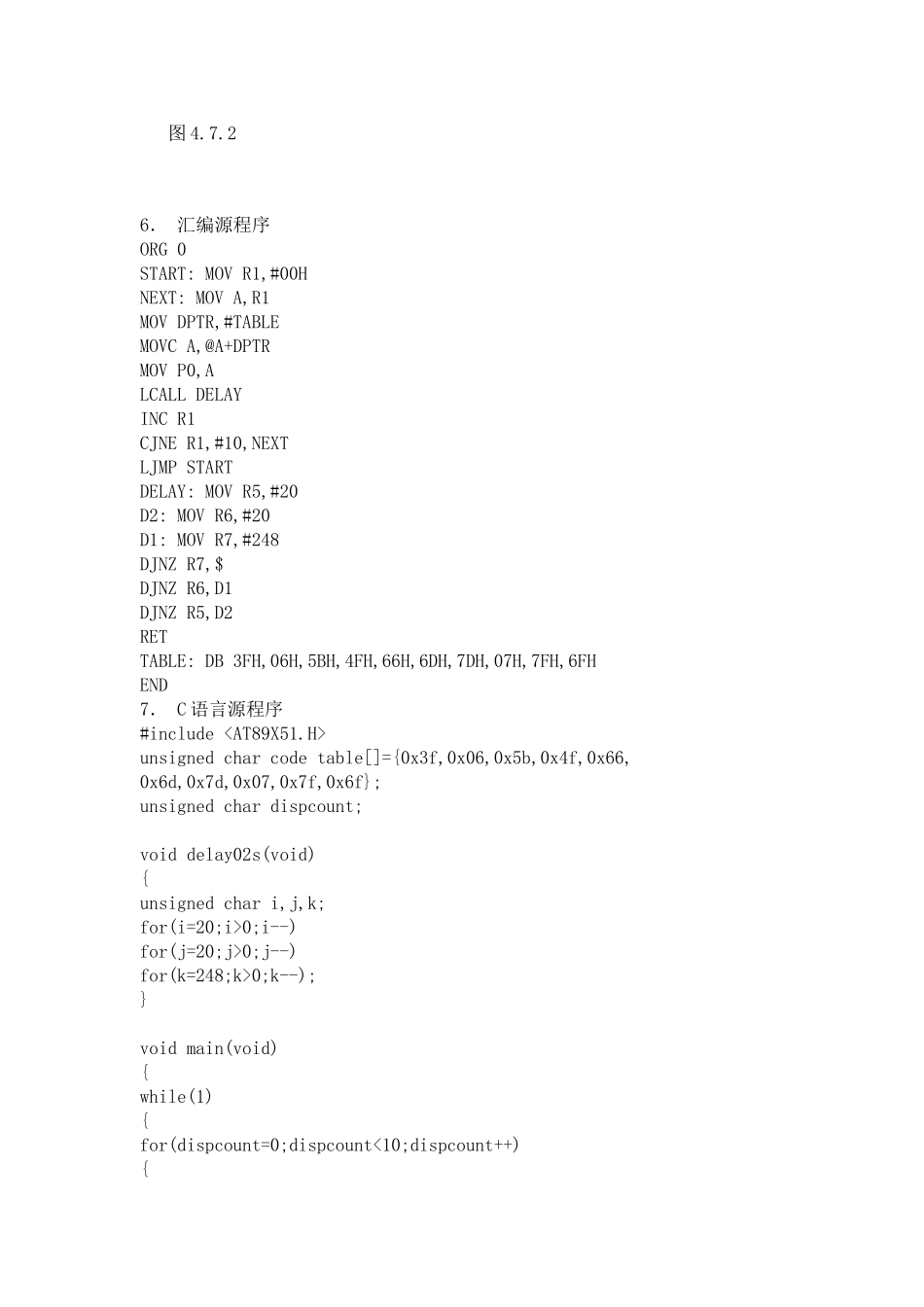

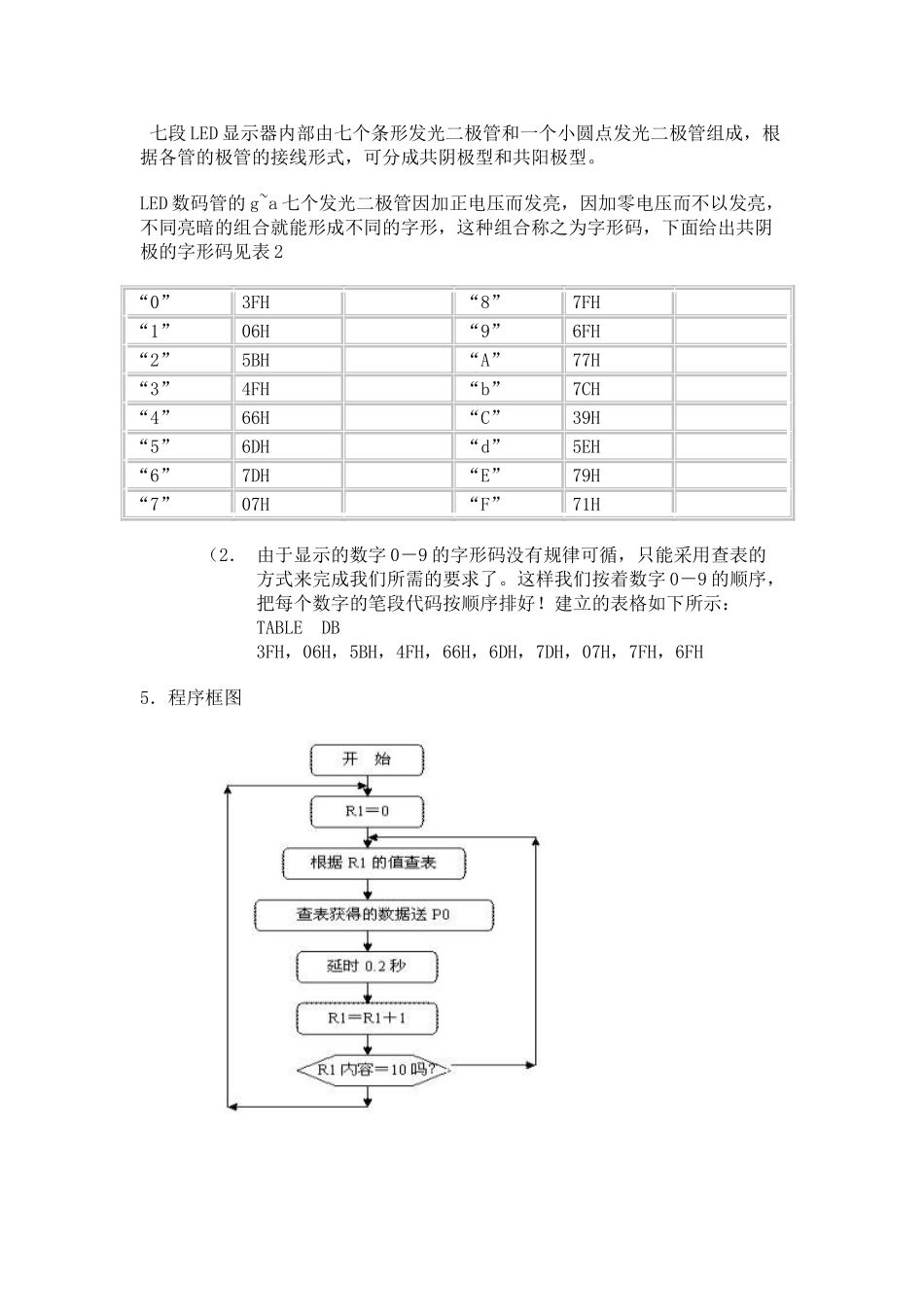

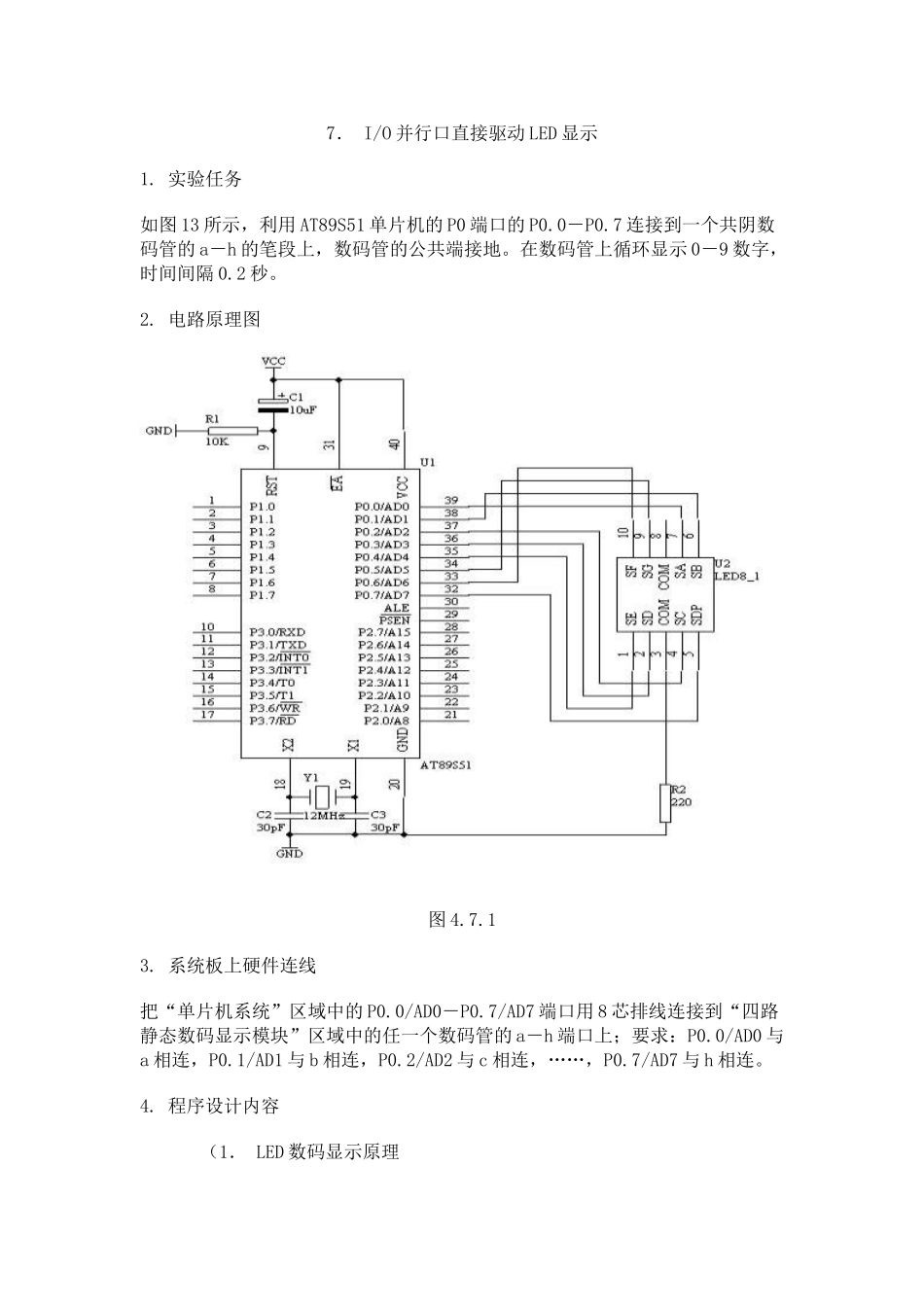

7． I/O 并行口直接驱动 LED 显示 1. 实验任务 如图 13 所示，利用 AT89S51 单片机的 P0 端口的 P0.0－P0.7 连接到一个共阴数码管的 a－h 的笔段上，数码管的公共端接地。在数码管上循环显示 0－9 数字，时间间隔 0.2 秒。 2. 电路原理图 图 4.7.1 3. 系统板上硬件连线 把“单片机系统”区域中的 P0.0/AD0－P0.7/AD7 端口用 8 芯排线连接到“四路静态数码显示模块”区域中的任一个数码管的 a－h 端口上；要求：P0.0/AD0 与a 相连，P0.1/AD1 与 b 相连，P0.2/AD2 与 c 相连，……，P0.7/AD7 与 h 相连。 4. 程序设计内容 （1． LED 数码显示原理 七段 LED 显示器内部由七个条形发光二极管和一个小圆点发光二极管组成，根据各管的极管的接线形式，可分成共阴极型和共阳极型。 LED 数码管的 g~a 七个发光二极管因加正电压而发亮，因加零电压而不以发亮，不同亮暗的组合就能形成不同的字形，这种组合称之为字形码，下面给出共阴极的字形码见表 2 “0”3FH “8”7FH “1”06H “9”6FH “2”5BH “A”77H “3”4FH “b”7CH “4”66H “C”39H “5”6DH “d”5EH “6”7DH “E”79H “7”07H “F”71H （2． 由于显示的数字 0－9 的字形码没有规律可循，只能采用查表的方式来完成我们所需的要求了。这样我们按着数字 0－9 的顺序，把每个数字的笔段代码按顺序排好！建立的表格如下所示：TABLE DB 3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH 5．程序框图 图 4.7.2 6． 汇编源程序ORG 0START: MOV R1,#00HNEXT: MOV A,R1MOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,ALCALL DELAYINC R1CJNE R1,#10,NEXTLJMP STARTDELAY: MOV R5,#20D2: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FHEND7． C 语言源程序#include unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};unsigned char dispcount;void delay02s(void){unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void){while(1){for(dispcount=0;dispcount<10;dispcount++){P0=table[dispcount];delay02s();}}}
