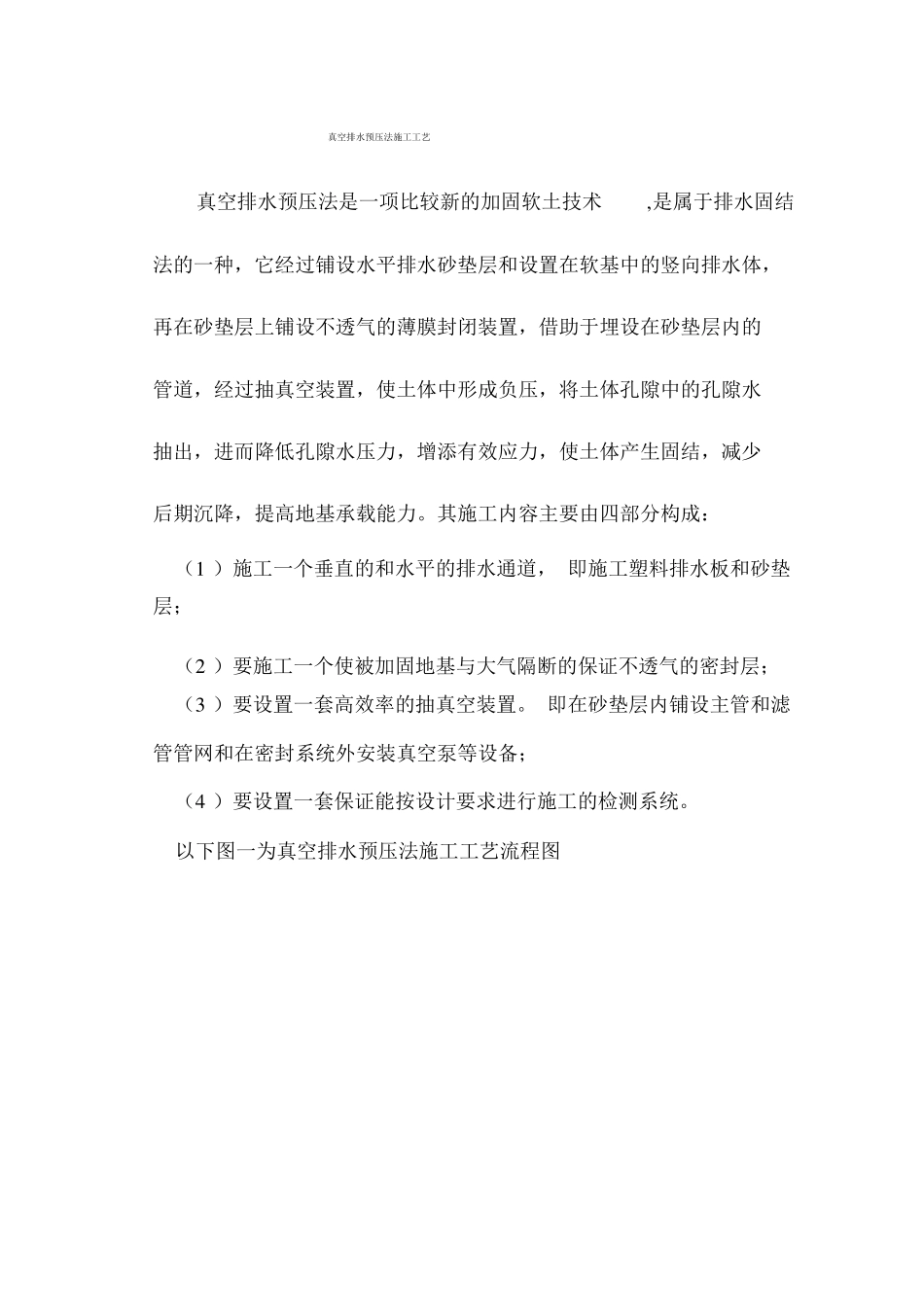

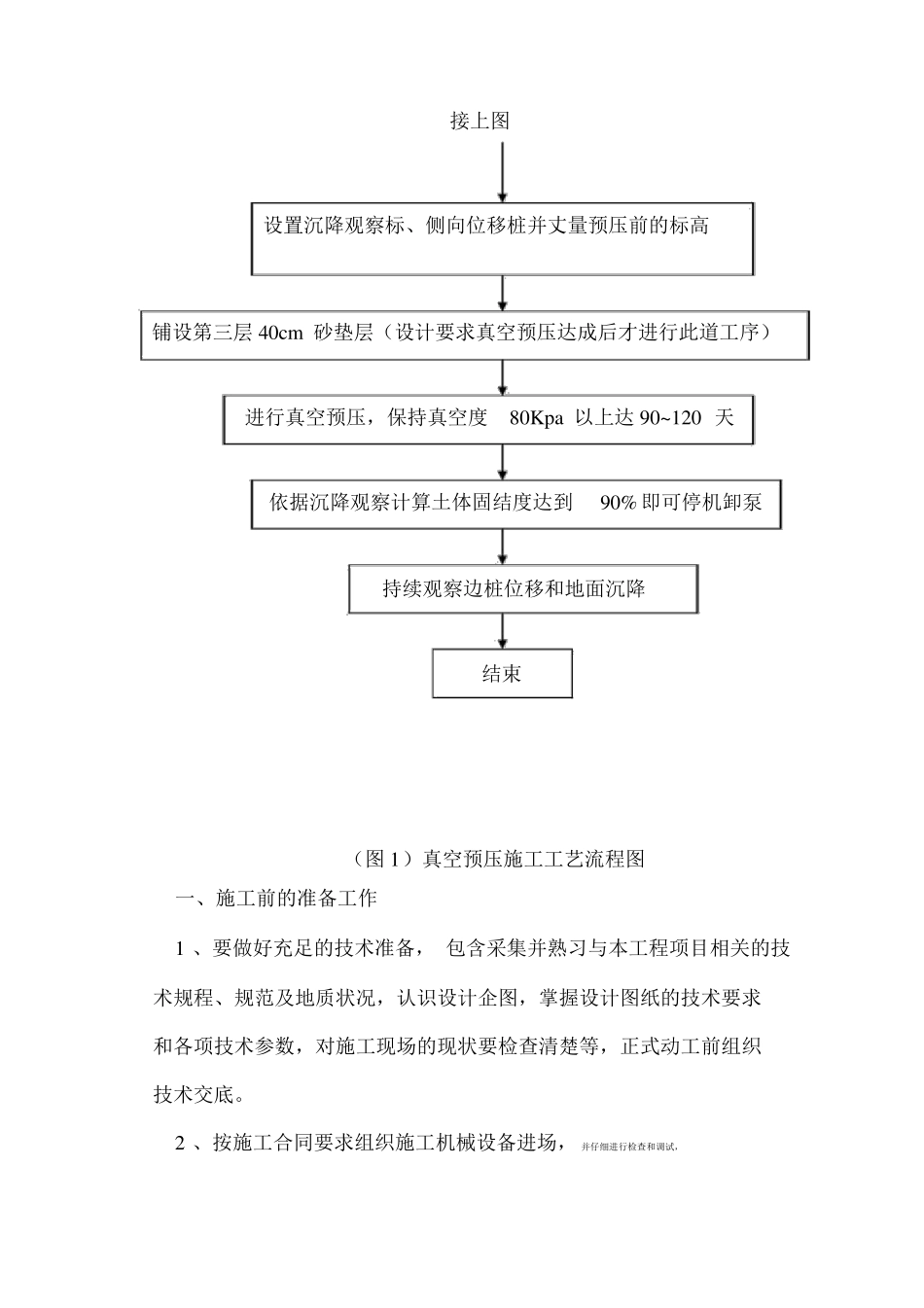

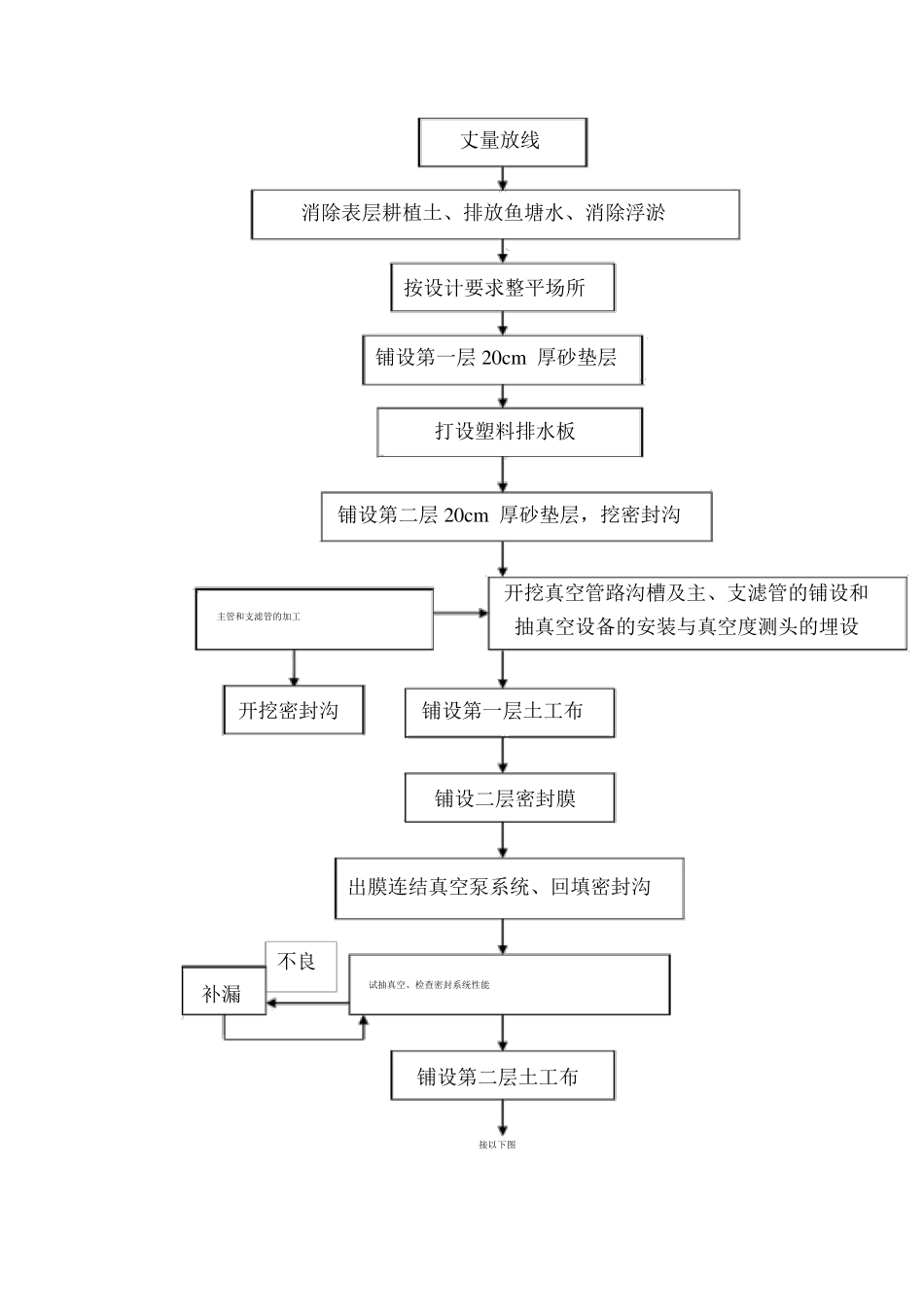

真空排水预压法施工工艺真空排水预压法是一项比较新的加固软土技术,是属于排水固结法的一种，它经过铺设水平排水砂垫层和设置在软基中的竖向排水体，再在砂垫层上铺设不透气的薄膜封闭装置，借助于埋设在砂垫层内的管道，经过抽真空装置，使土体中形成负压，将土体孔隙中的孔隙水抽出，进而降低孔隙水压力，增添有效应力，使土体产生固结，减少后期沉降，提高地基承载能力。其施工内容主要由四部分构成：（1）施工一个垂直的和水平的排水通道，即施工塑料排水板和砂垫层；（2）要施工一个使被加固地基与大气隔断的保证不透气的密封层；（3）要设置一套高效率的抽真空装置。即在砂垫层内铺设主管和滤管管网和在密封系统外安装真空泵等设备；（4）要设置一套保证能按设计要求进行施工的检测系统。以下图一为真空排水预压法施工工艺流程图丈量放线消除表层耕植土、排放鱼塘水、消除浮淤按设计要求整平场所铺设第一层20cm厚砂垫层打设塑料排水板铺设第二层20cm厚砂垫层，挖密封沟主管和支滤管的加工开挖真空管路沟槽及主、支滤管的铺设和抽真空设备的安装与真空度测头的埋设开挖密封沟铺设第一层土工布铺设二层密封膜出膜连结真空泵系统、回填密封沟不良补漏试抽真空、检查密封系统性能铺设第二层土工布接以下图接上图设置沉降观察标、侧向位移桩并丈量预压前的标高铺设第三层40cm砂垫层（设计要求真空预压达成后才进行此道工序）进行真空预压，保持真空度80Kpa以上达90~120天依据沉降观察计算土体固结度达到90%即可停机卸泵持续观察边桩位移和地面沉降结束（图1）真空预压施工工艺流程图一、施工前的准备工作1、要做好充足的技术准备，包含采集并熟习与本工程项目相关的技术规程、规范及地质状况，认识设计企图，掌握设计图纸的技术要求和各项技术参数，对施工现场的现状要检查清楚等，正式动工前组织技术交底。2、按施工合同要求组织施工机械设备进场，并仔细进行检查和调试，对计量设备仪器按现定要求送检标定，保证机械设备完满率。3、按设计要求选购相关资料，对购买的各样资料按施工进度要求分批分期到位，除拥有“三证”外，尚需会同监理工程师抽样送检，合格后方能使用（如塑料排水板每10万米为一批次送样查验）。4、依据设计要求，有计划的提早对管衬的加工，如支滤管打孔，制作滤膜套等。5、依据场所的地层状况和设计要求采纳塑料排水板施工机械。因本标段地层承载力较低，应采纳静压式插板机。导架高度一定在m，打插能力知足打设深度要求。6、修筑生产、生活用暂时设备，规划施工便道和生产用电，依据现场详细状况，修筑必需的暂时工棚、库房、料场、加工车间等暂时建筑。7、依据设计单位供给的控制桩、复测线路中线、水平基点及放出路堤坡脚边桩。8、劝导、抽排施工场所内的地表水和消除地面浮淤、栽种土以及地表的杂草树根。9、依据设计要求平坦场所。二、排水系统的施工1、场所平坦。1-1依据设计图纸测设地基办理边线桩；1-2对地基办理范围内的耕植土、树根、浮泥、砖石及阻碍物等进行消除；1-3场所内若有积水要分划分块挖沟排干、晾、晒；1-4场所原则上做成中间略高、两边稍低约1-5场所平坦后要进行高程丈量，每隔1%的横坡。。30~40m测一个断面，边、中、边不小于3点站场内许多于5点，要做好记录。2、砂垫层施工。依据设计要求，本工程的砂垫层总厚度为80cm，此中密封膜以下为砂垫层为40cm主要起水平排水和传达真空度的两重作用。密封膜上的40cm厚的砂垫层为保护密封膜设置的。2-1砂垫层用砂质量要求：一般采纳洁净的中、粗砂，其技术指标须知足设计和规范要求砂层的浸透系数不小于1x10-2cm/s，含泥质不大于5%。2-2作为水平排水通道的砂垫层，厚度为填筑，第一层先铺填40cm，本次施工分两层20cm，整平，适合压，经监理查收合格后。按设计要求再铺设第二层20cm厚砂垫层。2-3砂垫层检测要求及质量标准以下表（见铁路查收标准）砂垫层检测项目及质量标准。序号1项厚宽目度度同意误差设计值±2cm设计值±5cm查验数目检测仪器尺尺量量每100m检查5点每100m检查3点23、塑料排水板施工。3-1塑料排水板施工工艺流程：塑料排水板施工工艺是真空预压中的重点工序，直接关系到真空预...
