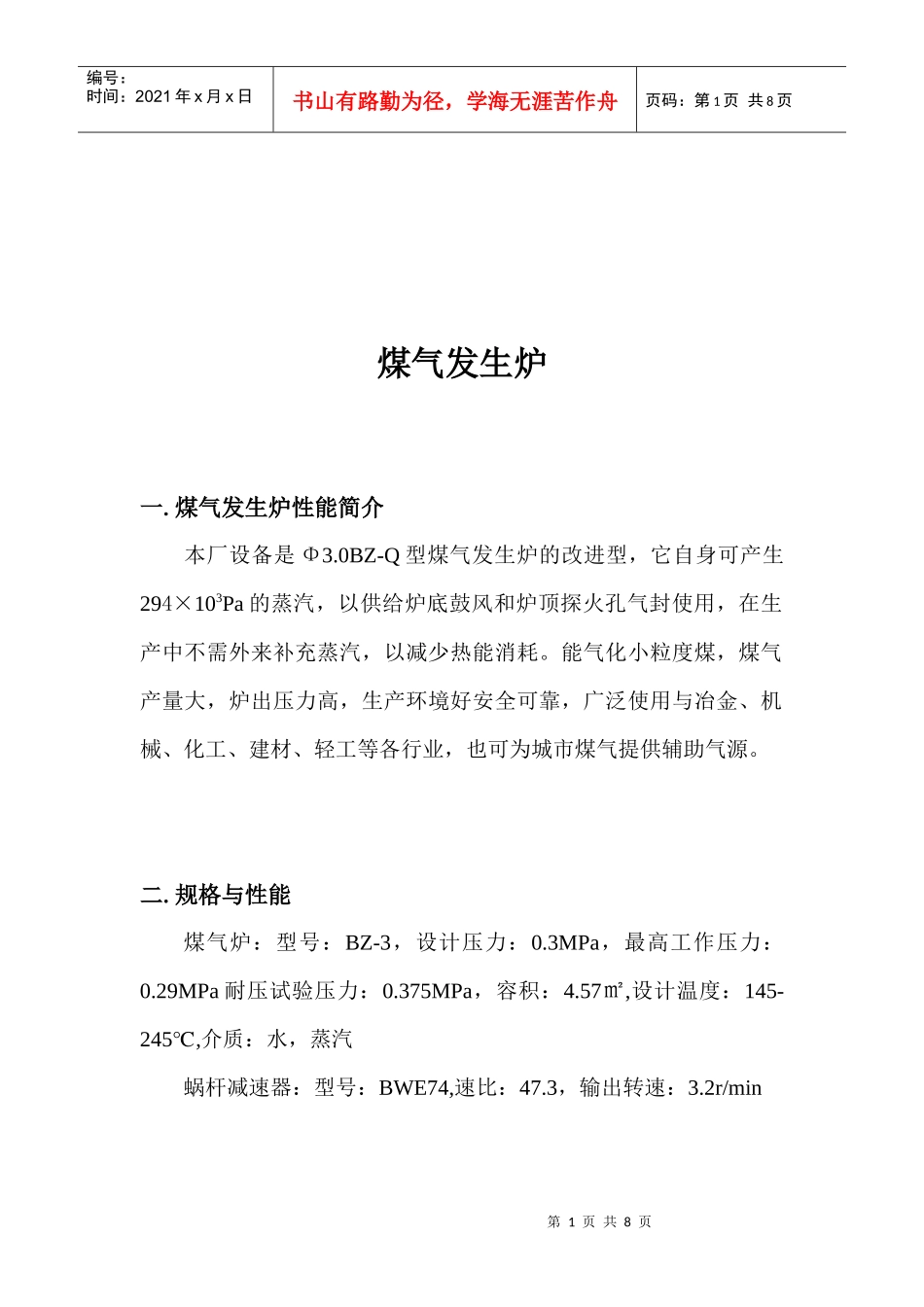

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页煤气发生炉一.煤气发生炉性能简介本厂设备是Φ3.0BZ-Q型煤气发生炉的改进型，它自身可产生294×103Pa的蒸汽，以供给炉底鼓风和炉顶探火孔气封使用，在生产中不需外来补充蒸汽，以减少热能消耗。能气化小粒度煤，煤气产量大，炉出压力高，生产环境好安全可靠，广泛使用与冶金、机械、化工、建材、轻工等各行业，也可为城市煤气提供辅助气源。二.规格与性能煤气炉：型号：BZ-3，设计压力：0.3MPa，最高工作压力：0.29MPa耐压试验压力：0.375MPa，容积：4.57㎡,设计温度：145-245,℃介质：水，蒸汽蜗杆减速器：型号：BWE74,速比：47.3，输出转速：3.2r/min第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页三.结构1.本厂设备主要有插板阀、滚筒阀、加煤机、料位控制装置、炉体、鼓风箱、汽包、转动炉篦、灰盘机涡轮装置、传动机构等组成，并配有液压及电器控制系统等。2.加煤系统为：插板阀—滚筒阀—加煤机—料位控制装置。当料位杆落到低位，需要加煤时，启动油泵，接通滚筒阀，电磁阀，使滚筒阀液压缸动作，滚筒阀打开给煤，并由时间继电器控制到一定时间后停止给煤，然后油缸卸压，关闭滚筒阀，使加煤机电磁阀动作，阀门打开，储煤箱中的煤通过四个溜煤管入炉，用时间继电器控制，待煤落完后，阀的液压缸卸压，阀门关闭，靠重锤压紧。3.炉体是全水套式，可以冷却炉壳和产生294×103Pa的蒸汽，供冷却和探火孔气封使用，在炉体的干式炉顶部，装有十一个探火孔，作为生产时探测炉内料层和桶火之用。4.炉篦由YCT200-4A型无极调速电机驱动，经过BWE74-471摆线针轮减速器、蜗杆、灰盘及涡轮装置机构，使炉篦作缓慢的偏心运动，可改变调速电机的转速来调节炉篦的转速，其转速范围为0.15-1.5转/小时。炉篦除受煤和灰渣重量外，还起到布风作用，第一层炉篦中心与炉中心偏150mm，当灰盘转动时，由于炉篦偏心和炉篦上肋条向外推挤作用，将灰渣挤向外缘，落第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页在带有棱的底座与带有小灰刀的炉体裙板之间，如有较大渣块亦被挤碎，裙板是连接在水套下的，裙板下装设的小灰刀，将灰渣刮入灰盘，小灰刀的数量和位置可视需要在安装时进行调整，灰盘中的两把灰刀当灰盘转动时，将灰渣排出炉外，它的位置在调试后可随意修改，灰盘的水封高度为670mm，鼓风箱水封高为845mm。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页四.润滑对蜗杆轴承供油润滑，润滑油品种为钙钠基润滑脂ZGN-2，各润滑点须每天检查，缺油补油，各减速器的润滑，须严格按减速机产品说明书的要求注油检查，更换润滑油。五.常规检查1.检查电机、加煤机、液压系统、炉篦传动装置和出渣机的减速机，电机是否运转良好；油管接头不应漏油；液压站油压应在3-第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页5MPa，并保持稳定；机械传动部分不应有冲击、松动。无异常振动与噪音。2.检查水封槽、及配套净化设备（竖管、洗涤塔、电虑器按用户要求安装、捕滴器等冷煤气设备），隔断水封和钟罩阀的水封高度是否正常，保持溢流状态。3.检查炉底鼓风压力、饱和温度、空气流量（按用户要求安装）、出站煤气流量（按用户要求安装）、炉出口煤气温度、炉出压力、低压总管压力、煤气出站压力、循环水压力。（空气流量、煤气流量用户特殊要求安装的）4.查外来蒸汽压力（如订购水套蒸汽压力294KPa煤气站不需外来蒸汽，特殊要求除外），蒸汽减压装置，软化水系统。5.检查各电气控制部分。6.检查煤的破碎、筛分、输送部分，进入煤仓的煤块粒度、煤粉含量、含矸量均应达到工艺要求。7.每班的检查应做好记录。六、加压机的操作型号：MZ-120-220,功率：90KW,流量：4290-1020㎡/h,全压：20800-21460Pa,介质温度：20,℃介质密度：1.2Kg/㎡,主轴转速：2950r/min第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
