智能电子设计实验二(ZZH)VIP免费

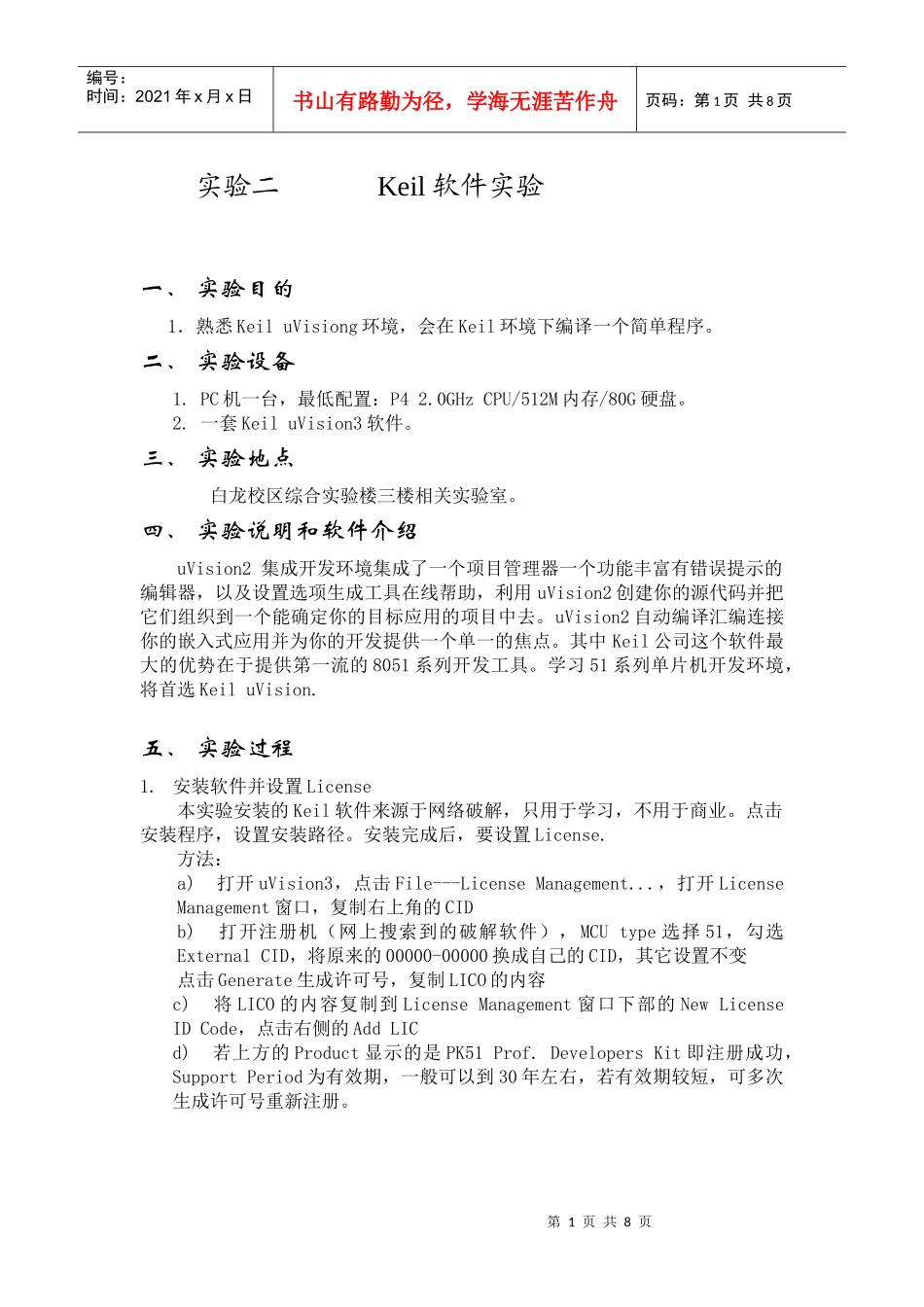

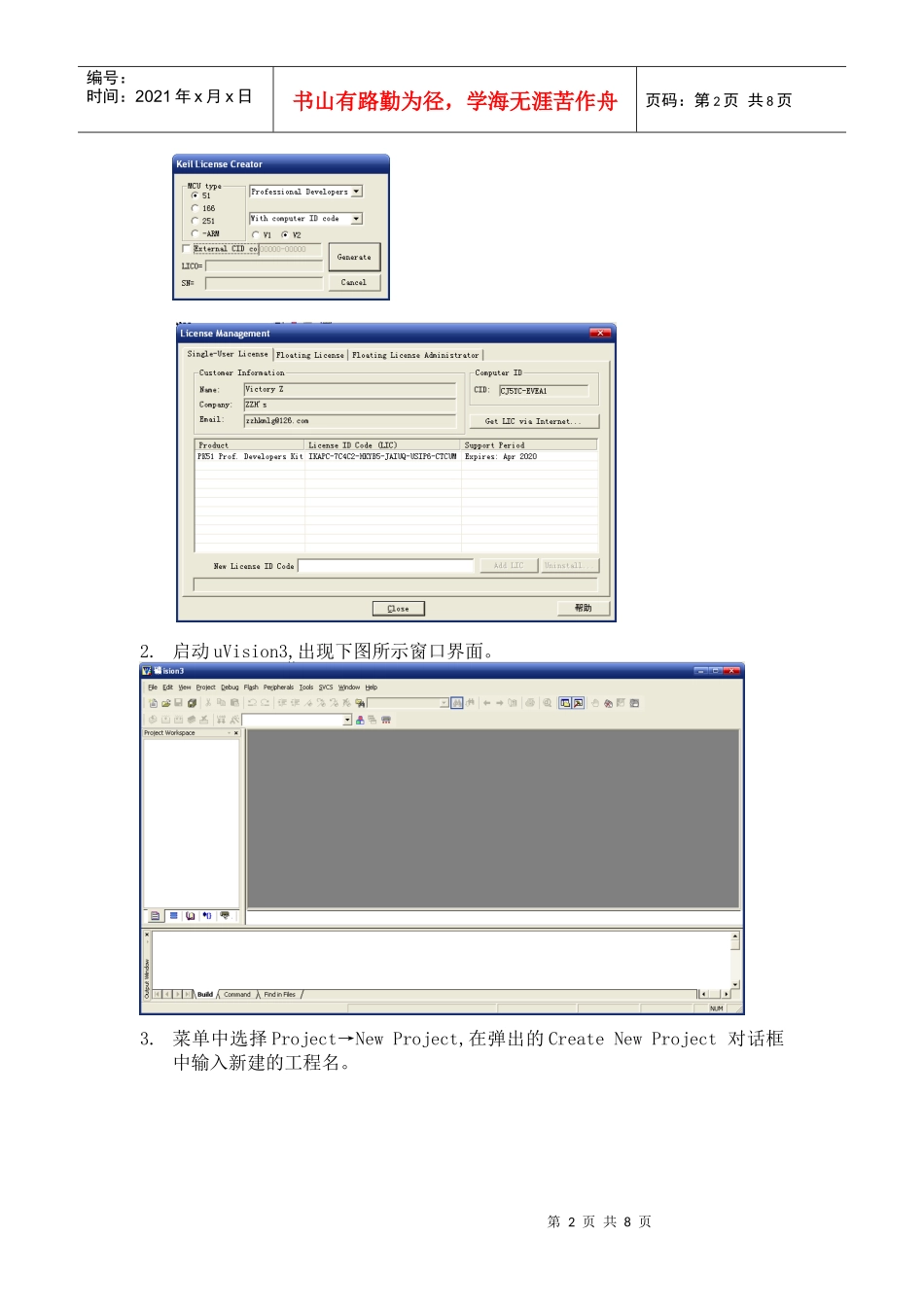

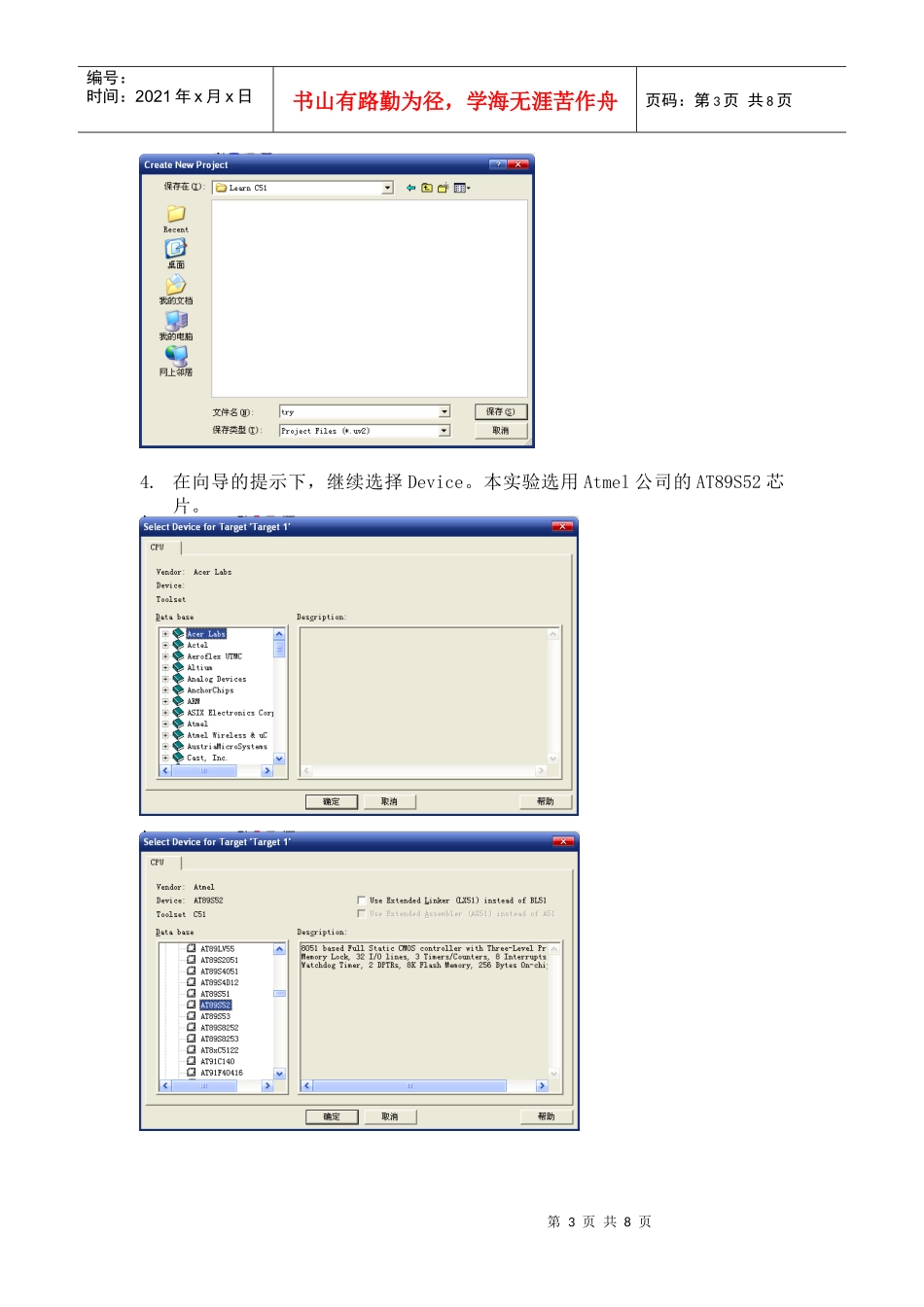

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页实验二Keil软件实验一、实验目的1．熟悉KeiluVisiong环境，会在Keil环境下编译一个简单程序。二、实验设备1.PC机一台，最低配置：P42.0GHzCPU/512M内存/80G硬盘。2.一套KeiluVision3软件。三、实验地点白龙校区综合实验楼三楼相关实验室。四、实验说明和软件介绍uVision2集成开发环境集成了一个项目管理器一个功能丰富有错误提示的编辑器，以及设置选项生成工具在线帮助，利用uVision2创建你的源代码并把它们组织到一个能确定你的目标应用的项目中去。uVision2自动编译汇编连接你的嵌入式应用并为你的开发提供一个单一的焦点。其中Keil公司这个软件最大的优势在于提供第一流的8051系列开发工具。学习51系列单片机开发环境，将首选KeiluVision.五、实验过程1.安装软件并设置License本实验安装的Keil软件来源于网络破解，只用于学习，不用于商业。点击安装程序，设置安装路径。安装完成后，要设置License.方法：a)打开uVision3，点击File---LicenseManagement...，打开LicenseManagement窗口，复制右上角的CIDb)打开注册机（网上搜索到的破解软件），MCUtype选择51，勾选ExternalCID，将原来的00000-00000换成自己的CID，其它设置不变点击Generate生成许可号，复制LICO的内容c)将LICO的内容复制到LicenseManagement窗口下部的NewLicenseIDCode，点击右侧的AddLICd)若上方的Product显示的是PK51Prof.DevelopersKit即注册成功，SupportPeriod为有效期，一般可以到30年左右，若有效期较短，可多次生成许可号重新注册。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2.启动uVision3,出现下图所示窗口界面。3.菜单中选择Project→NewProject,在弹出的CreateNewProject对话框中输入新建的工程名。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页4.在向导的提示下，继续选择Device。本实验选用Atmel公司的AT89S52芯片。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页新建工程完成，注意观察窗口左边ProjectWorkspace中的变化。5.编写源程序。使用Keil自带的文本编辑器或其他文本辑软件编写源程序文件。并次实验我采用的是前者方法。File→New在新建的文本编辑器中编写代码。（注意：保存文件时，文件的扩展名改为相应的源文件类型。如.A51或.C等）ORG000HMOVP1,#0FFH;高4位的LED全灭ABC:MOVA,P1;P1口引脚开关状态，并送入ASWAPA;低4位开关状态换到高4位ANLA,#0F0H;保留高4位MOVP1,A;从P1口输出ORLP1,#0FH;高4位不变，低4位送“1”，准备下一轮读开关第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页SJMPABC;循环执行，反复调整开关状态并观察执行结果本代码保存文件名为try.A516.添加源文件到工程中去。右击ProjectWorkspace框中的SouceGroup文件夹，弹出快捷菜单中选择“AddFilestoGroup”在弹出的对话框中找到相应的源文件，点击“Add”完成操作后结果如下图。（注意ProjectWorkspace中SourceGroup文件夹内文件组成变化。）第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页7.进行相关设置。Project→OptionsforTarget弹出对话框（如下图）。在Debug选项卡中，选取UseSimulator软件仿真此单选项。8.编译。Project→Rebuildalltargetfiles.9.编译无错后进行调试。Debug→Start/StopDebugSession.观察单片机I/O口状态。Peripherals→I/OPorts→Port1。(因为本实验程序P1.0～P1.3的状态控制P1.4～P1.7,只要观察P1口的状态就可以了。)第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页初始设置P1.3P1.2P1.1P1.0=1101，按F11,单步调试，观察每步P1口状态。（此处程序简单，采用单步调试，实际调试程序可以使用多种调试方法配合使用。）观察只有光标运行完第7行语句时（光标停留在第8行），端口状态发生变化，P1口低4位状...
