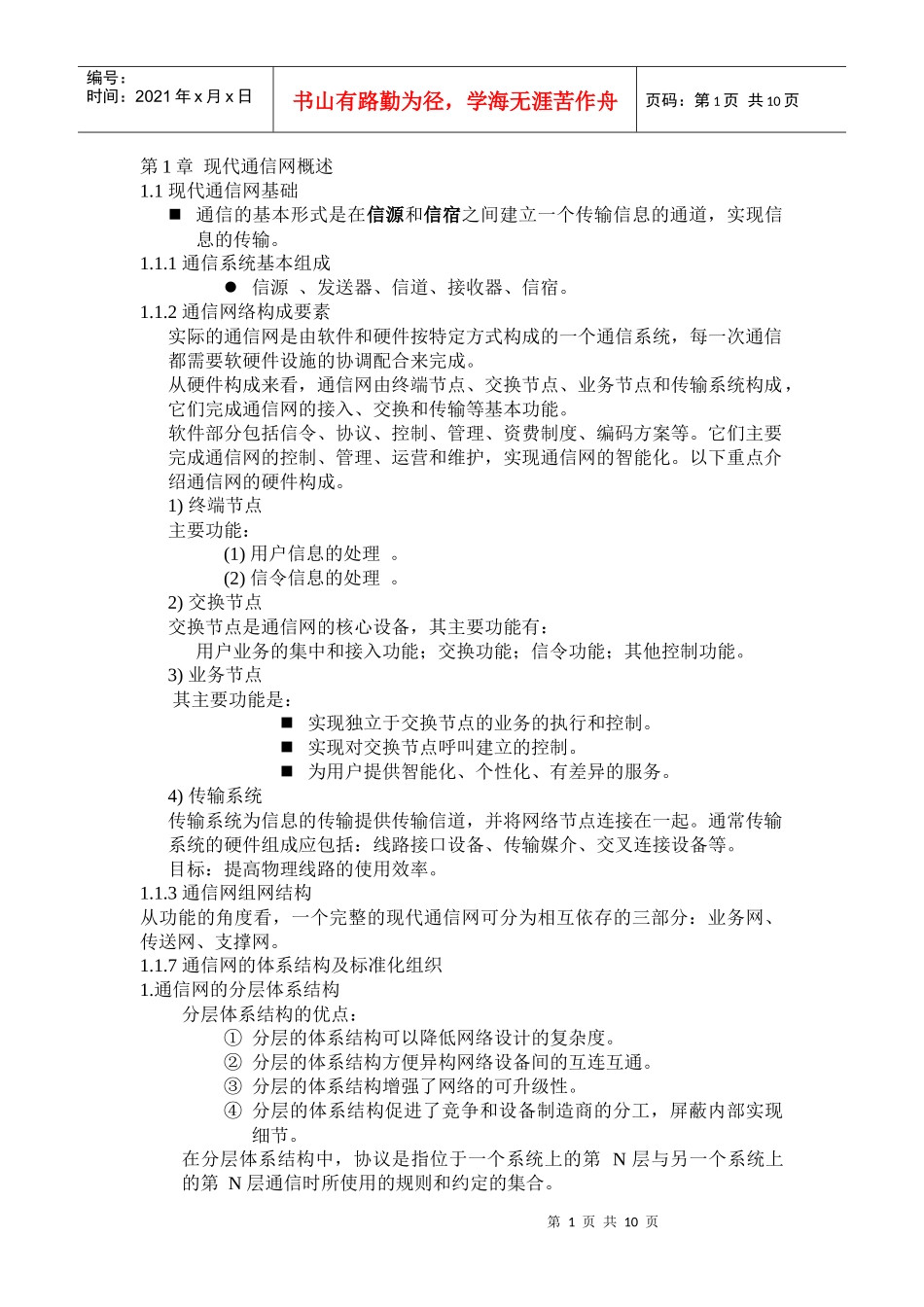

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第1章现代通信网概述1.1现代通信网基础通信的基本形式是在信源和信宿之间建立一个传输信息的通道，实现信息的传输。1.1.1通信系统基本组成信源、发送器、信道、接收器、信宿。1.1.2通信网络构成要素实际的通信网是由软件和硬件按特定方式构成的一个通信系统，每一次通信都需要软硬件设施的协调配合来完成。从硬件构成来看，通信网由终端节点、交换节点、业务节点和传输系统构成，它们完成通信网的接入、交换和传输等基本功能。软件部分包括信令、协议、控制、管理、资费制度、编码方案等。它们主要完成通信网的控制、管理、运营和维护，实现通信网的智能化。以下重点介绍通信网的硬件构成。1)终端节点主要功能：(1)用户信息的处理。(2)信令信息的处理。2)交换节点交换节点是通信网的核心设备，其主要功能有：用户业务的集中和接入功能；交换功能；信令功能；其他控制功能。3)业务节点其主要功能是：实现独立于交换节点的业务的执行和控制。实现对交换节点呼叫建立的控制。为用户提供智能化、个性化、有差异的服务。4)传输系统传输系统为信息的传输提供传输信道，并将网络节点连接在一起。通常传输系统的硬件组成应包括：线路接口设备、传输媒介、交叉连接设备等。目标：提高物理线路的使用效率。1.1.3通信网组网结构从功能的角度看，一个完整的现代通信网可分为相互依存的三部分：业务网、传送网、支撑网。1.1.7通信网的体系结构及标准化组织1.通信网的分层体系结构分层体系结构的优点：①分层的体系结构可以降低网络设计的复杂度。②分层的体系结构方便异构网络设备间的互连互通。③分层的体系结构增强了网络的可升级性。④分层的体系结构促进了竞争和设备制造商的分工，屏蔽内部实现细节。在分层体系结构中，协议是指位于一个系统上的第N层与另一个系统上的第N层通信时所使用的规则和约定的集合。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页通信协议主要包含语法、语义和时序。语法规定协议的数据格式；语义包括协调和错误处理的控制信息；时序包括同步和顺序控制。1.3现代通信网络的发展趋势1．三网融合三网融合概念三网融合主要是指高层业务应用的融合，表现为技术上趋向一致，网络层上可以实现互联互通，业务层上互相渗透和交叉，应用层上趋向统一的TCP/IP通信协议。三网融合的技术支持（1）TCP/IP（2）数字化技术和光通信技术（3）软件技术（4）接入技术三网融合的业务基础网络是用来传送业务的，不同的网络结构往往适于传送不同的业务信号，而不同的业务信号也往往要求不同的网络结构来支持。估计在未来10年内，包括我国电话网在内的世界主要网络的数据业务量都将先后超过电话业务量，网络的业务构成将发生根本性的变化，网络的业务将向数据业务为中心的方向融合。第2章电话通信网2.1.1电话网的组成电话网采用电路交换方式，其节点交换设备是数字程控交换机，数字程控交换机之间采用数字传输链路相连，用户通过终端设备接入电话网。为了使全网协调一致工作，还应有各种标准和协议。2.2.1电话网的路由选择1、什么是路由进行通话的两个用户如果不属于同一个交换局，当用户有呼叫请求时，在交换局之间需建立一条传送信息的通路，这条通路称为路由。路由是在两个交换局之间建立一个呼叫连接或传送消息的途径。它可以由一个电路群组成，也可以由多个电路群经交换局串接而成。在图2-6中，假设A－B是A交换局呼叫B交换局时建立的一个路由，A－B－C是A交换局呼叫C交换局建立的一个路由，A－B是由一个电路群组成的路由，而A－B－C是由两个电路群A－B，B－C经B局串接而成的路由。ABC图2-6路由示意图第3页共10页第2页共10页ABC图2-6路由示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2、路由的种类若按呼损指标来分，路由可分为高效路由和低呼损路由。若按路由选择来分，可将路由分为直达路由、迂回路由和最终路由。若按连接两个交换中心在网中的地位分，可将路有分为：基干路由、跨区路由和跨级...
