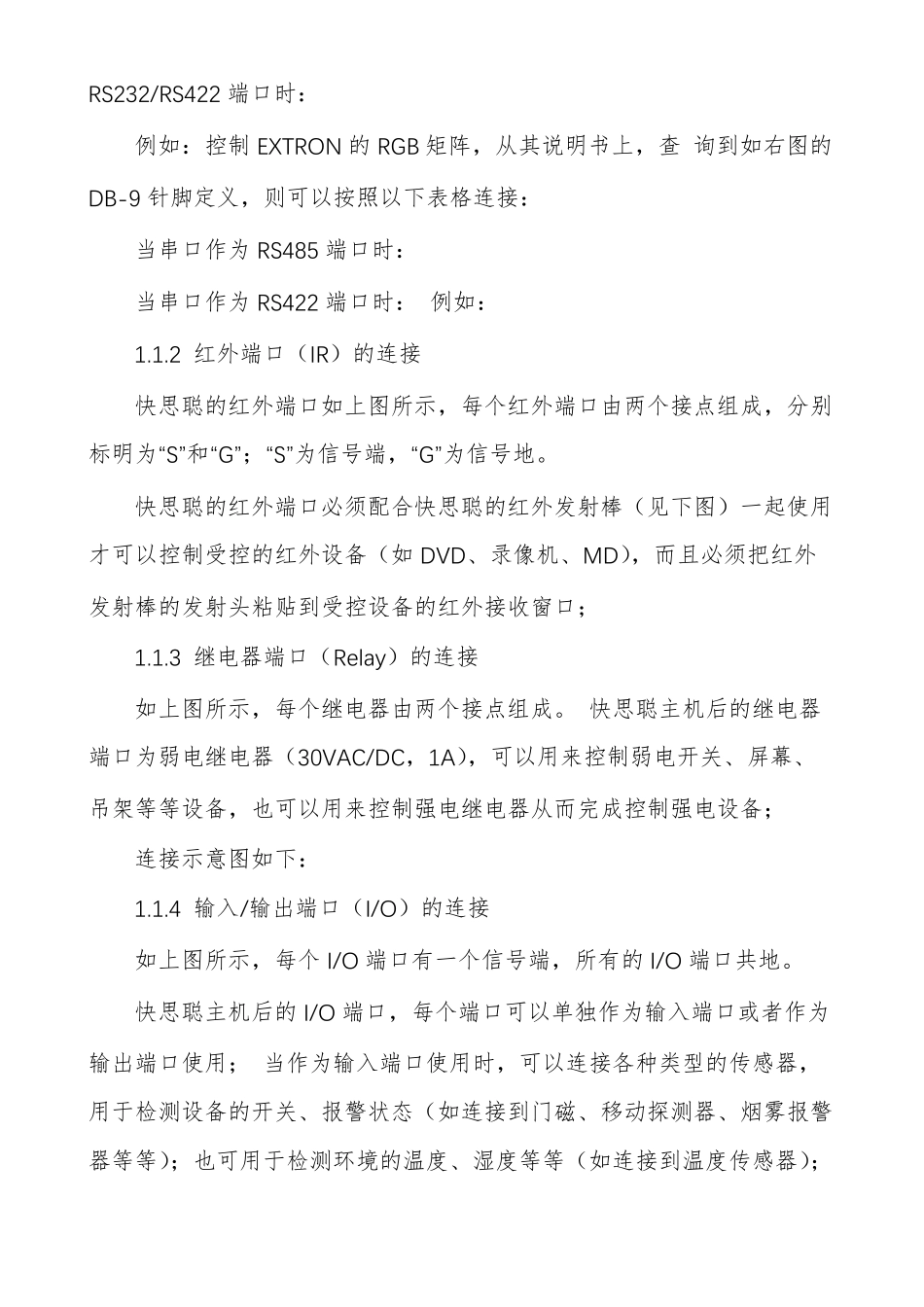

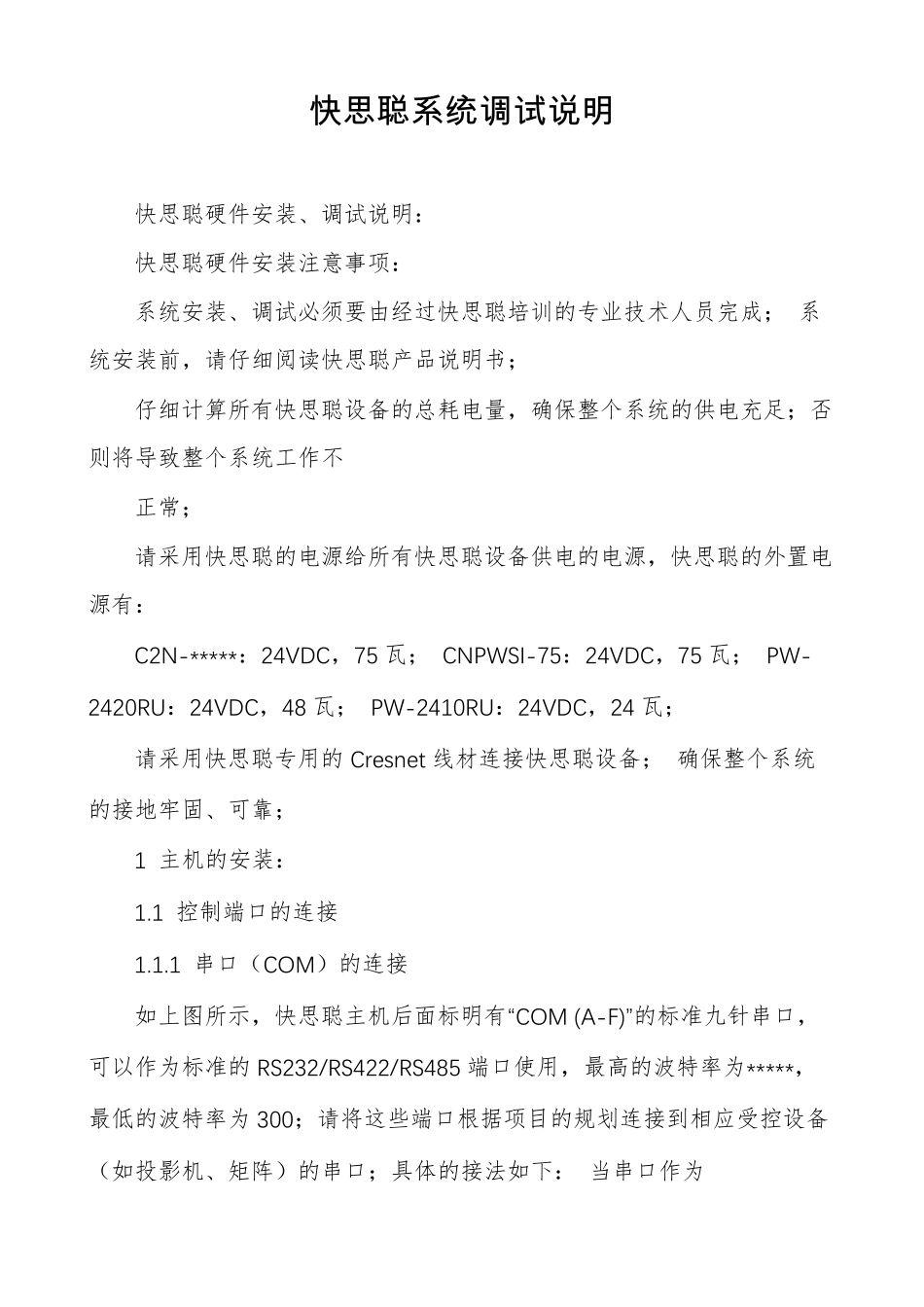

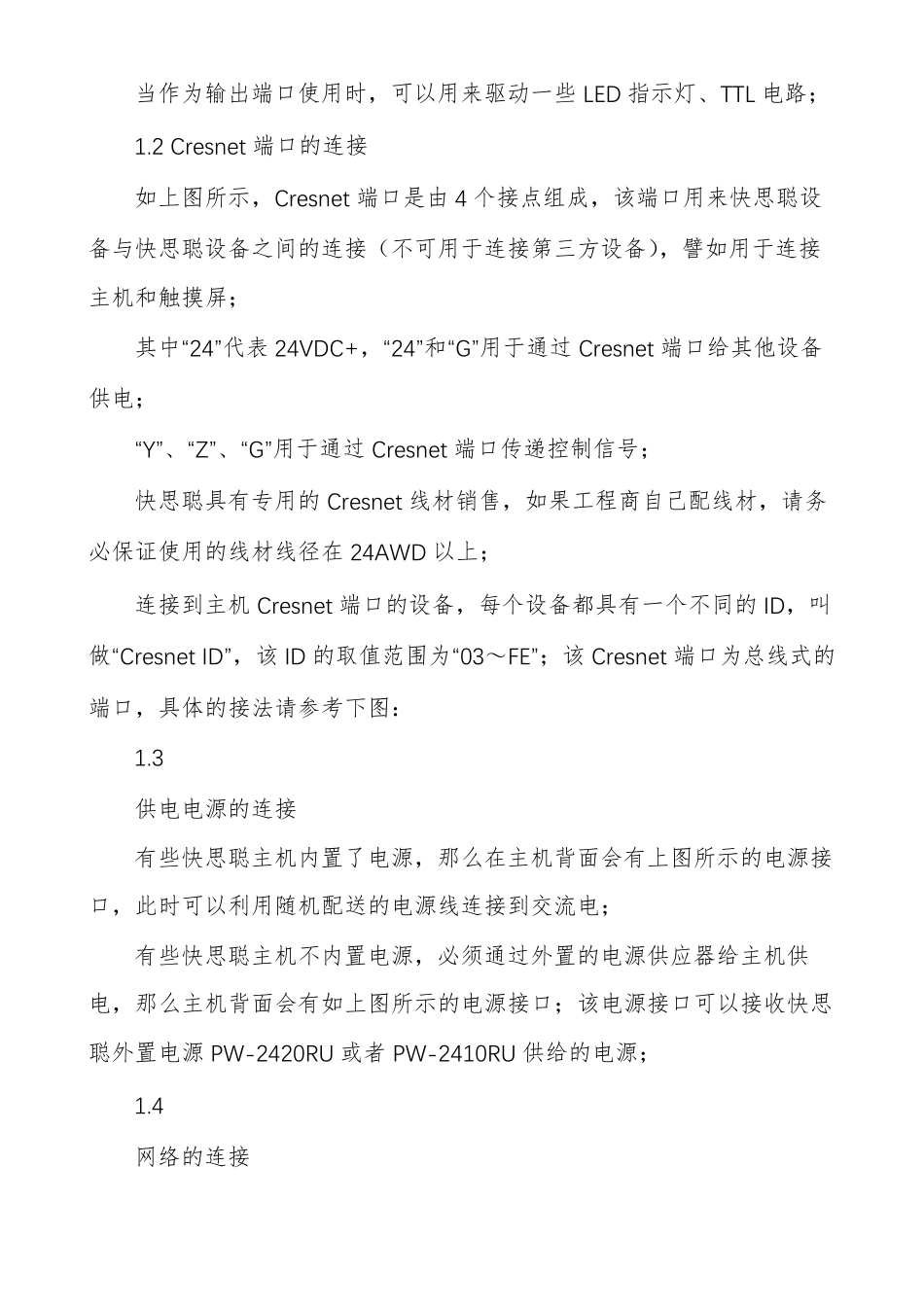

快思聪系统调试说明快思聪硬件安装、调试说明：快思聪硬件安装注意事项：系统安装、调试必须要由经过快思聪培训的专业技术人员完成；系统安装前，请仔细阅读快思聪产品说明书；仔细计算所有快思聪设备的总耗电量，确保整个系统的供电充足；否则将导致整个系统工作不正常；请采用快思聪的电源给所有快思聪设备供电的电源，快思聪的外置电源有：C2N-*****：24VDC，75瓦；CNPWSI-75：24VDC，75瓦；PW-2420RU：24VDC，48瓦；PW-2410RU：24VDC，24瓦；请采用快思聪专用的Cresnet线材连接快思聪设备；确保整个系统的接地牢固、可靠；1主机的安装：1.1控制端口的连接1.1.1串口（COM）的连接如上图所示，快思聪主机后面标明有“COM(A-F)”的标准九针串口，可以作为标准的RS232/RS422/RS485端口使用，最高的波特率为*****，最低的波特率为300；请将这些端口根据项目的规划连接到相应受控设备（如投影机、矩阵）的串口；具体的接法如下：当串口作为RS232/RS422端口时：例如：控制EXTRON的RGB矩阵，从其说明书上，查询到如右图的DB-9针脚定义，则可以按照以下表格连接：当串口作为RS485端口时：当串口作为RS422端口时：例如：1.1.2红外端口（IR）的连接快思聪的红外端口如上图所示，每个红外端口由两个接点组成，分别标明为“S”和“G”；“S”为信号端，“G”为信号地。快思聪的红外端口必须配合快思聪的红外发射棒（见下图）一起使用才可以控制受控的红外设备（如DVD、录像机、MD），而且必须把红外发射棒的发射头粘贴到受控设备的红外接收窗口；1.1.3继电器端口（Relay）的连接如上图所示，每个继电器由两个接点组成。快思聪主机后的继电器端口为弱电继电器（30VAC/DC，1A），可以用来控制弱电开关、屏幕、吊架等等设备，也可以用来控制强电继电器从而完成控制强电设备；连接示意图如下：1.1.4输入/输出端口（I/O）的连接如上图所示，每个I/O端口有一个信号端，所有的I/O端口共地。快思聪主机后的I/O端口，每个端口可以单独作为输入端口或者作为输出端口使用；当作为输入端口使用时，可以连接各种类型的传感器，用于检测设备的开关、报警状态（如连接到门磁、移动探测器、烟雾报警器等等）；也可用于检测环境的温度、湿度等等（如连接到温度传感器）；当作为输出端口使用时，可以用来驱动一些LED指示灯、TTL电路；1.2Cresnet端口的连接如上图所示，Cresnet端口是由4个接点组成，该端口用来快思聪设备与快思聪设备之间的连接（不可用于连接第三方设备），譬如用于连接主机和触摸屏；其中“24”代表24VDC+，“24”和“G”用于通过Cresnet端口给其他设备供电；“Y”、“Z”、“G”用于通过Cresnet端口传递控制信号；快思聪具有专用的Cresnet线材销售，如果工程商自己配线材，请务必保证使用的线材线径在24AWD以上；连接到主机Cresnet端口的设备，每个设备都具有一个不同的ID，叫做“CresnetID”，该ID的取值范围为“03～FE”；该Cresnet端口为总线式的端口，具体的接法请参考下图：1.3供电电源的连接有些快思聪主机内置了电源，那么在主机背面会有上图所示的电源接口，此时可以利用随机配送的电源线连接到交流电；有些快思聪主机不内置电源，必须通过外置的电源供应器给主机供电，那么主机背面会有如上图所示的电源接口；该电源接口可以接收快思聪外置电源PW-2420RU或者PW-2410RU供给的电源；1.4网络的连接有些快思聪的主机内置了快思聪网络端口（如CP2E、MP2E等等），而有些快思聪主机可以通过添加快思聪的网卡（C2ENET-1或者C2ENET-2）扩展网络端口，如上图所示；快思聪网络端口兼容动态、静态IP地址，符合TCP/IP、UDP/IP的协议要求，具有SSL验证功能；网络端口的接线方法如下图所示：利用快思聪的网络端口可以完成下列功能：快思聪主机与其他快思聪主机之间的相互控制：如主控室综合控制功能快思聪主机与电脑之间的相互通讯：如控制电脑播放PPT、播放MP3、打开某个指定的文件等等；快思聪主机通过网络控制第三方产品的设备：如控制具有网络端口的投影机、音频处理器；快思聪主机通过网络和其他具有快思聪网络端口的设备进行通讯，如带网卡的触摸屏；1.5QM设备的连接：支持QM技术的设备端口...
