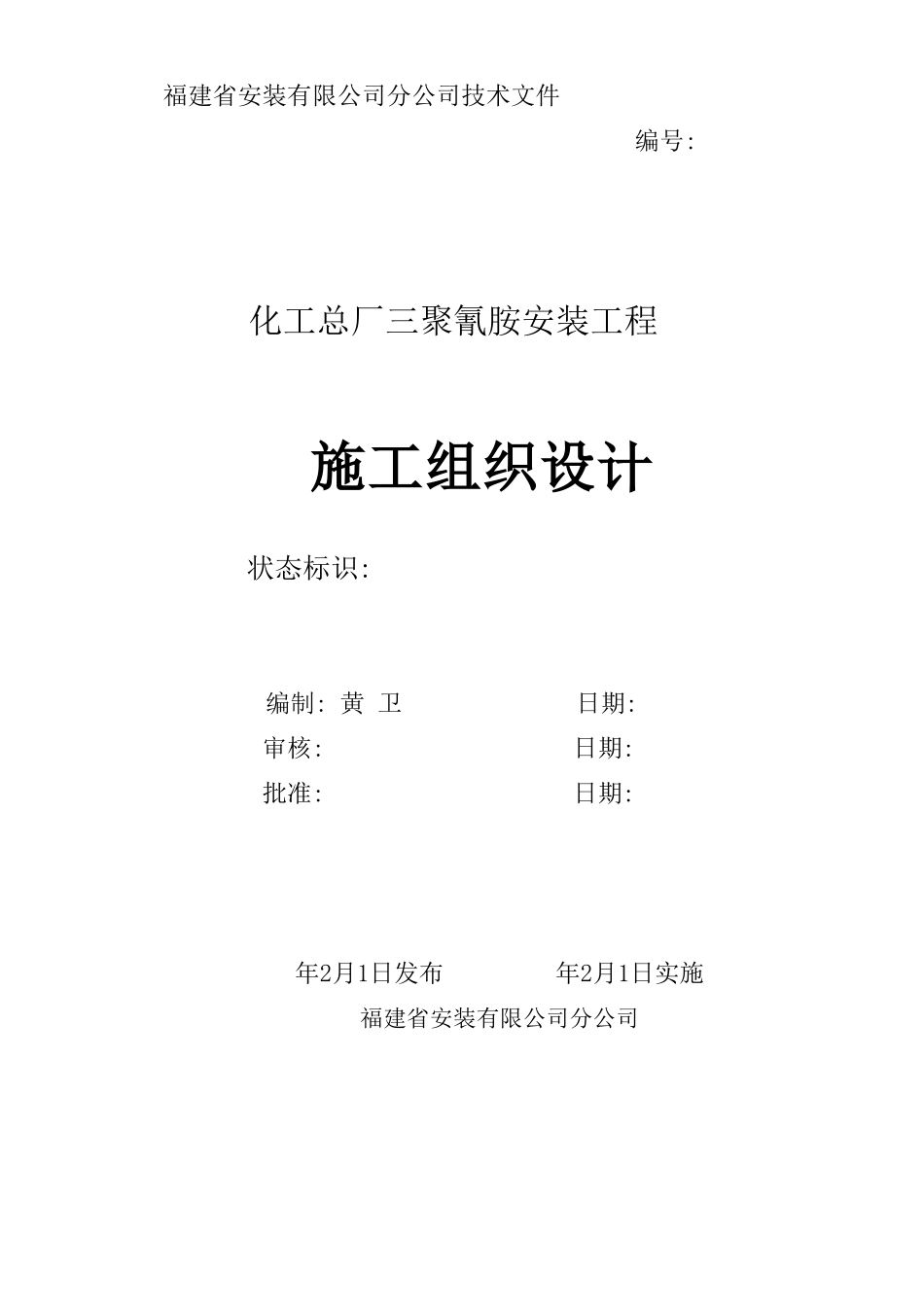

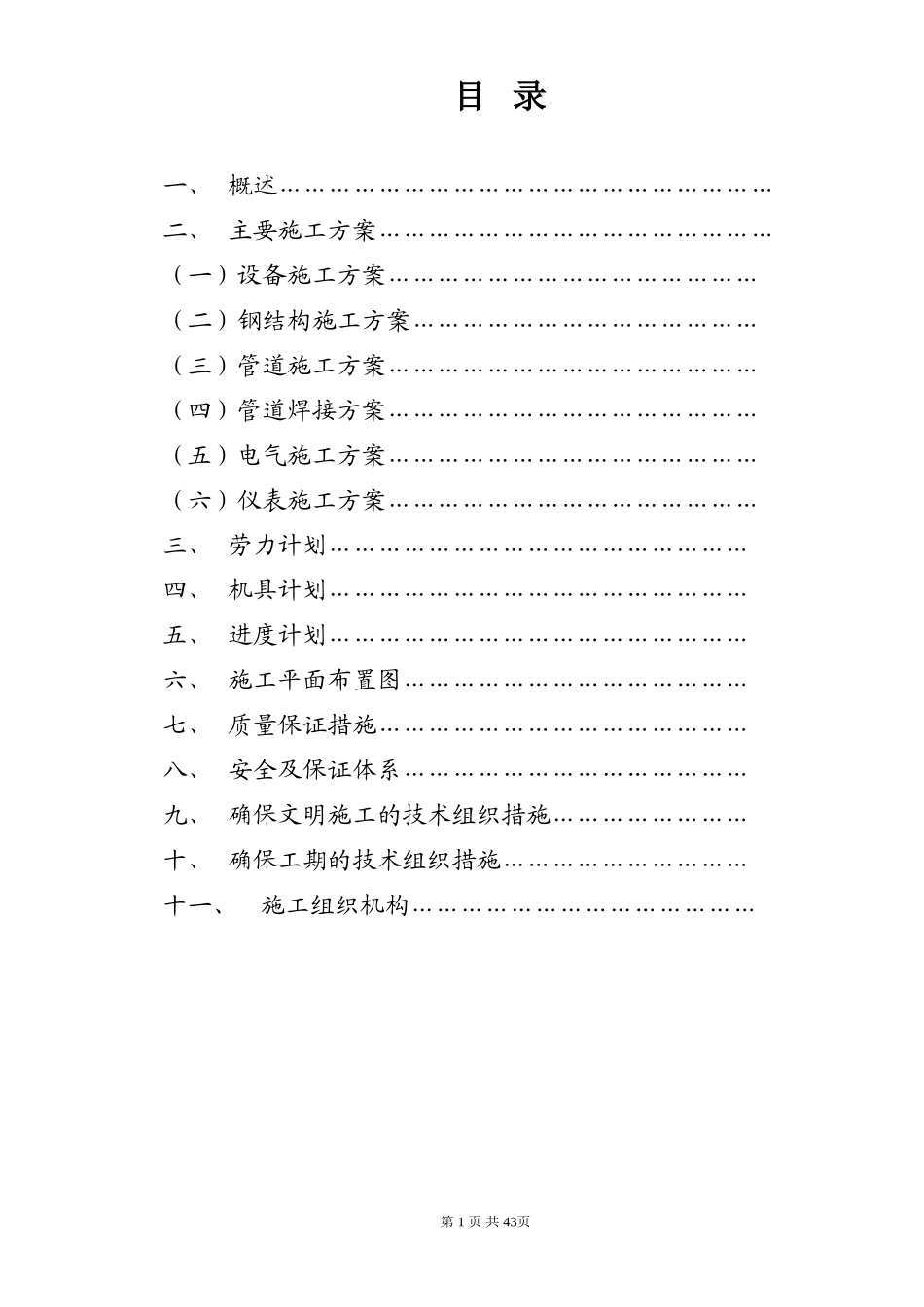

福建省安装有限公司分公司技术文件编号:化工总厂三聚氰胺安装工程施工组织设计状态标识:编制:黄卫日期:审核:日期:批准:日期:年2月1日发布年2月1日实施福建省安装有限公司分公司目录一、概述……………………………………………………二、主要施工方案…………………………………………（一）设备施工方案………………………………………（二）钢结构施工方案……………………………………（三）管道施工方案………………………………………（四）管道焊接方案………………………………………（五）电气施工方案………………………………………（六）仪表施工方案………………………………………三、劳力计划……………………………………………四、机具计划……………………………………………五、进度计划……………………………………………六、施工平面布置图……………………………………七、质量保证措施………………………………………八、安全及保证体系……………………………………九、确保文明施工的技术组织措施……………………十、确保工期的技术组织措施…………………………十一、施工组织机构……………………………………第1页共43页一、概述(一)工程简介华茂化工有限公司万吨年三聚氰胺项目位于化工总厂合成氨分厂内。本装置以的尿素溶液为原料，采用高压法生产工艺生产纯度不低于的三聚氰胺晶体。工艺流程为:尿素溶液浓缩→三聚氰胺合成→激冷、汽提和尾气分离、冷凝→三聚氰胺溶液精制、氨回收→三聚氰胺结晶→离心和干燥→三聚氰胺的处理和包装。本工程工艺装置采用露天钢结构框架，钢结构重约。有塔类、换热器类、泵类等设备台，总重约，主要设备为三聚氰胺反应器，外形尺寸Φ×，重，安装标高15.5m。工艺管道总重，其中碳钢,不锈钢,合金钢管,哈氏合金钢管805kg。电气及仪表盘柜面，电缆总长约125km。本工程设计单位：技术工程公司,中国工程公司;本工程监理单位：陕西监理工程公司;本工程安装工期：天。（二）主要编制依据、华茂化工有限公司三聚氰胺项目及化工总厂三聚氰胺配套项目安装工程协议书、化工总厂三聚氰胺工程施工图纸和设计说明、《化工机器安装工程施工及验收规范》－、《机械设备安装工程施工及验收通用规范》、《钢结构工程施工及验收规范》、《现场设备、工业管道焊接工程施工及验收规范》、化工部部颁施工规范汇编、《工业金属管道施工及验收规范》、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》、《质量管理质量计划指南》、—《电气装置安装工程施工及验收规范》、—《电气装置安装工程电气设备交接试验标准》、—《电气装置安装工程旋转电机施工及验收规范》、—《电气装置安装工程盘柜二次接线施工及验收规范》、—《工业自动化仪表工程施工及验收规范》、相应的质量检验评定标准、欧洲技术公司提供的有关技术标准二、主要施工方案(一)设备施工方案本三聚氰胺装置共有下列设备:搅拌器台；塔类设备台；换热器台；火焰加热器台；火焰加热器烟囱台；过滤器台；鼓风机台；空气压缩机台；起重设备台；泵类设备台；反应器台；三聚氰胺离心机台；贮槽容器台；尿素浓缩真空系统套；三聚氰胺干燥系统套；一级结晶真空系统套；气力输送单元套；装袋系统套；以及其它一些小设备台。第2页共43页设备安装程序第3页共43页1.2.1融盐加热工段（5C柱，区）施工程序1.2.2反应合成（，区）施工程序当－到货之后：第4页共43页1.2.3结晶与分离工段（，区）施工程序第5页共43页1.2.4.三聚氰胺精制、氨回收工段（，区）施工程序1.2.5.离心和干燥（，区）施工程序1.2.6.结晶工段（，区）施工程序1.2.7.说明:.本组织设计只编制设备的安装程序，各类设备具体的安装要求应当遵照有关规范和技术文件中的规定执行，编制设备安装的施工方案。.钢柱和设备混凝土基础最好能尽快全部交安，使我们的安装工作可以依照总体安装形象进度全面展开，以保证业主的进度要求。较高的塔类设备及烟囱应当采用一次浇灌基础。.设备吊装和钢结构制作安装必须密切配合，统一指挥，使各工段的施工能连续进行，以保证工期。.设备和钢结构均采用移动式起重机吊装,设备的...
