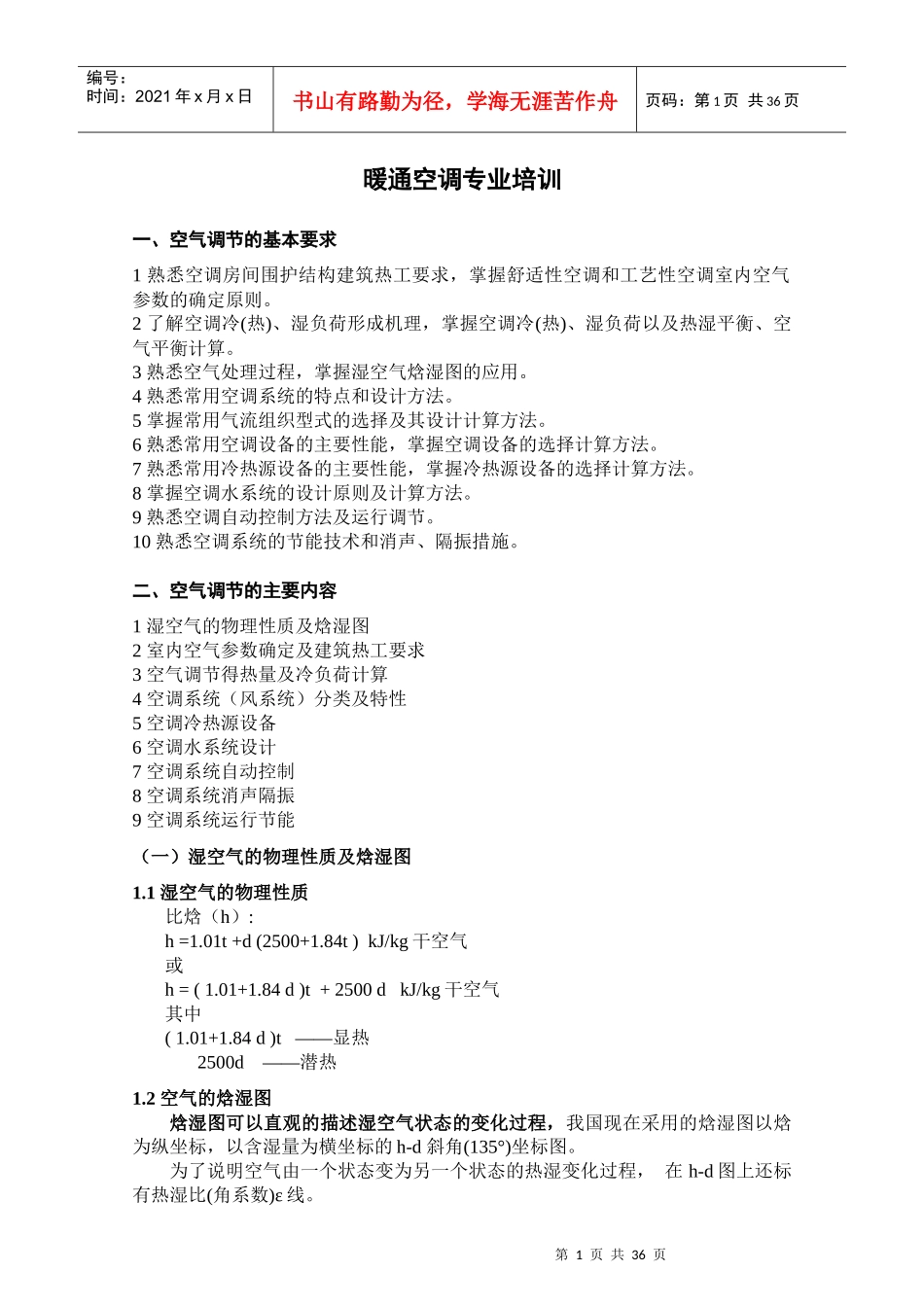

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页暖通空调专业培训一、空气调节的基本要求1熟悉空调房间围护结构建筑热工要求，掌握舒适性空调和工艺性空调室内空气参数的确定原则。2了解空调冷(热)、湿负荷形成机理，掌握空调冷(热)、湿负荷以及热湿平衡、空气平衡计算。3熟悉空气处理过程，掌握湿空气焓湿图的应用。4熟悉常用空调系统的特点和设计方法。5掌握常用气流组织型式的选择及其设计计算方法。6熟悉常用空调设备的主要性能，掌握空调设备的选择计算方法。7熟悉常用冷热源设备的主要性能，掌握冷热源设备的选择计算方法。8掌握空调水系统的设计原则及计算方法。9熟悉空调自动控制方法及运行调节。10熟悉空调系统的节能技术和消声、隔振措施。二、空气调节的主要内容1湿空气的物理性质及焓湿图2室内空气参数确定及建筑热工要求3空气调节得热量及冷负荷计算4空调系统（风系统）分类及特性5空调冷热源设备6空调水系统设计7空调系统自动控制8空调系统消声隔振9空调系统运行节能（一）湿空气的物理性质及焓湿图1.1湿空气的物理性质比焓（h）:h=1.01t+d(2500+1.84t)kJ/kg干空气或h=(1.01+1.84d)t+2500dkJ/kg干空气其中(1.01+1.84d)t——显热2500d——潜热1.2空气的焓湿图焓湿图可以直观的描述湿空气状态的变化过程，我国现在采用的焓湿图以焓为纵坐标，以含湿量为横坐标的h-d斜角(135°)坐标图。为了说明空气由一个状态变为另一个状态的热湿变化过程，在h-d图上还标有热湿比(角系数)ε线。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页热湿比ε——湿空气的焓变化与含湿量变化之比，即ε=h/d/1000=±Q/±W/1000⊿⊿1.3焓湿图的应用湿空气的h-d图可以表示:空气的状态和各状态参数——{t，d，φ，h，ts，tι，B，v，Pq}湿空气状态的变化过程如下：（二）室内空气参数确定及建筑热工要求2.1人体热平衡与热舒适2.1.1人体热平衡方程式人体靠摄取食物获得能量，食物在人体新陈代谢过程中被分解氧化，同时释放出能量。如果人体温度与周围环境温度不同，那么人体也会直接从环境获得热量或向环境散发热量。此外，人体不断地进行呼吸，皮肤表面不断地挥发水分或出汗，这些复杂的生理过程也伴随着与环境的能量交换。用热平衡方程式来描述人与环境的热交换（Fanger方程）：人体蓄热S=M–W–E–R–CM--人体能量代谢(w/m2)W—人体所作机械功E—蒸发热损失R—辐射热损失C—对流热损失(1)周围空气的流动速度是影响人体对流散热和水分蒸发散热的主要因素之一。气流速度大．提高了对流换热系数及湿交换系数，散热随之增强，加剧了人体的冷感。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页(2)周围物体表面的温度决定了人体辐射散热的程度。在同样的室内空气参数条件下围护结构内表面温度高．人体增加热感，表面温度低则会增加冷感。(3)所以，人体冷热感与组成热环境因素有关：室内空气温度；室内空气相对湿度；人体附近的空气流速；围护结构内表面及其他物体表面温度。此外，还与人的活动量、着衣和年龄有关。2.1.2人体热舒适方程和PMV-PPD指标(1)当人体与环境达到热平衡时，环境热变量及人体生理变量等众多参数如何组合才能使人感到热舒适。(2)丹麦学者范格尔教授40年前提出了包括上述所有主要变量在内的热舒适方程式。(3)人在某一热环境中要感到热舒适，条件是人与环境达到热平衡。即，人体蓄热率S=0。(4)范格尔提出了表征人体热反应(冷热感)的评价指标(PMV一预期平均评价)，PMV的分度指标如下。热感觉热暖微暖适中微凉凉冷PMV值+3+2+10-1-2-3(5)用PMV指标预测热环境下人体的热反应。由于人与人之间生理的差别，故可用预期不满意百分率(PPD)指标来表示对热环境不满意的百分数。(6)PMV与PPD之间的关系可用图3.1-8表示。在PMV=0处，PPD为5％。这意味着，即使室内环境为员佳热舒适状态，由于人们的生理差别，还有5％的人感到不满意。IS07730对PMV-PPD指标的推荐值为：PPD<10％，即PMV值在-0.5~+0.5之间，相当于在人群中允许有10％的人感觉不...
