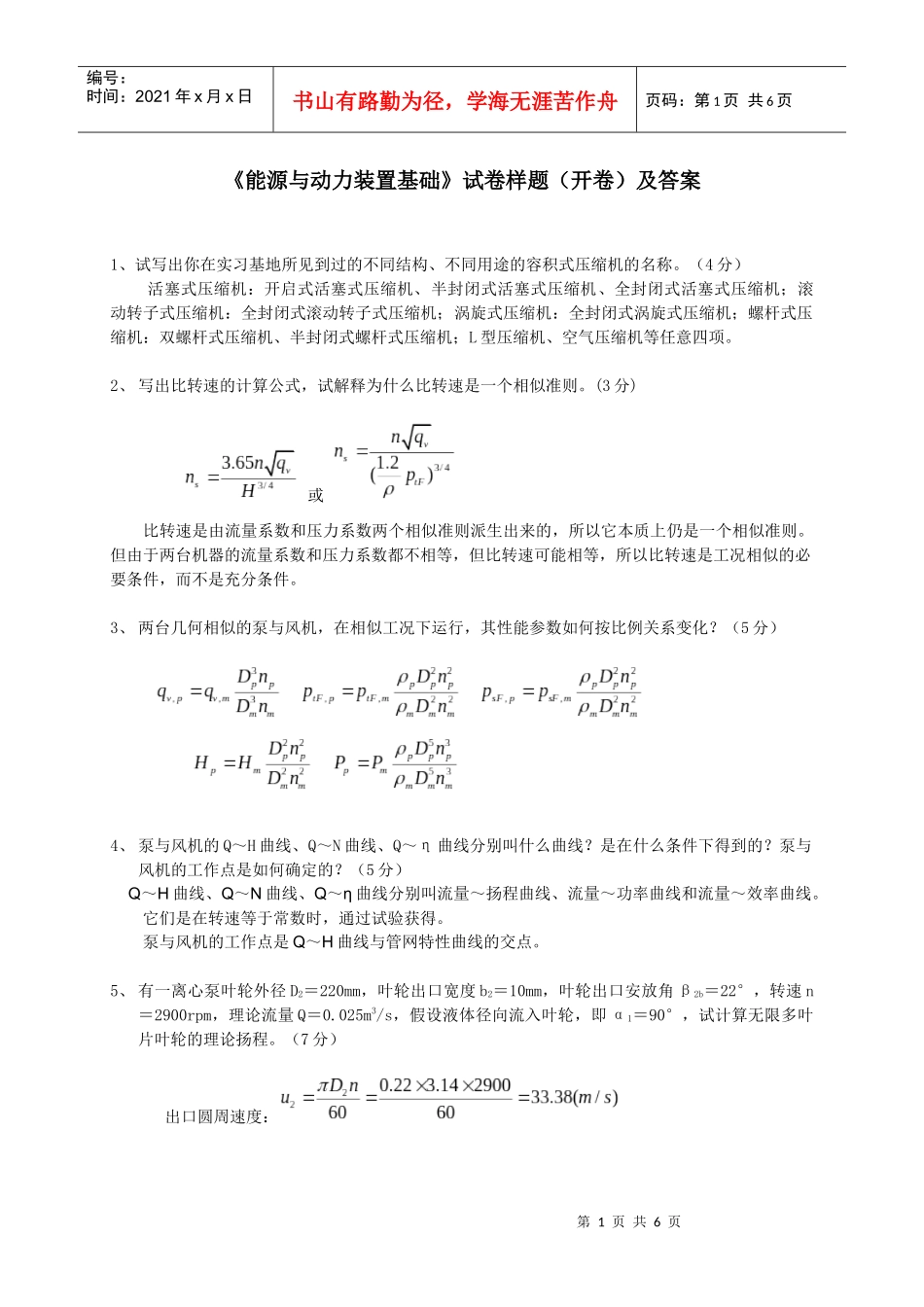

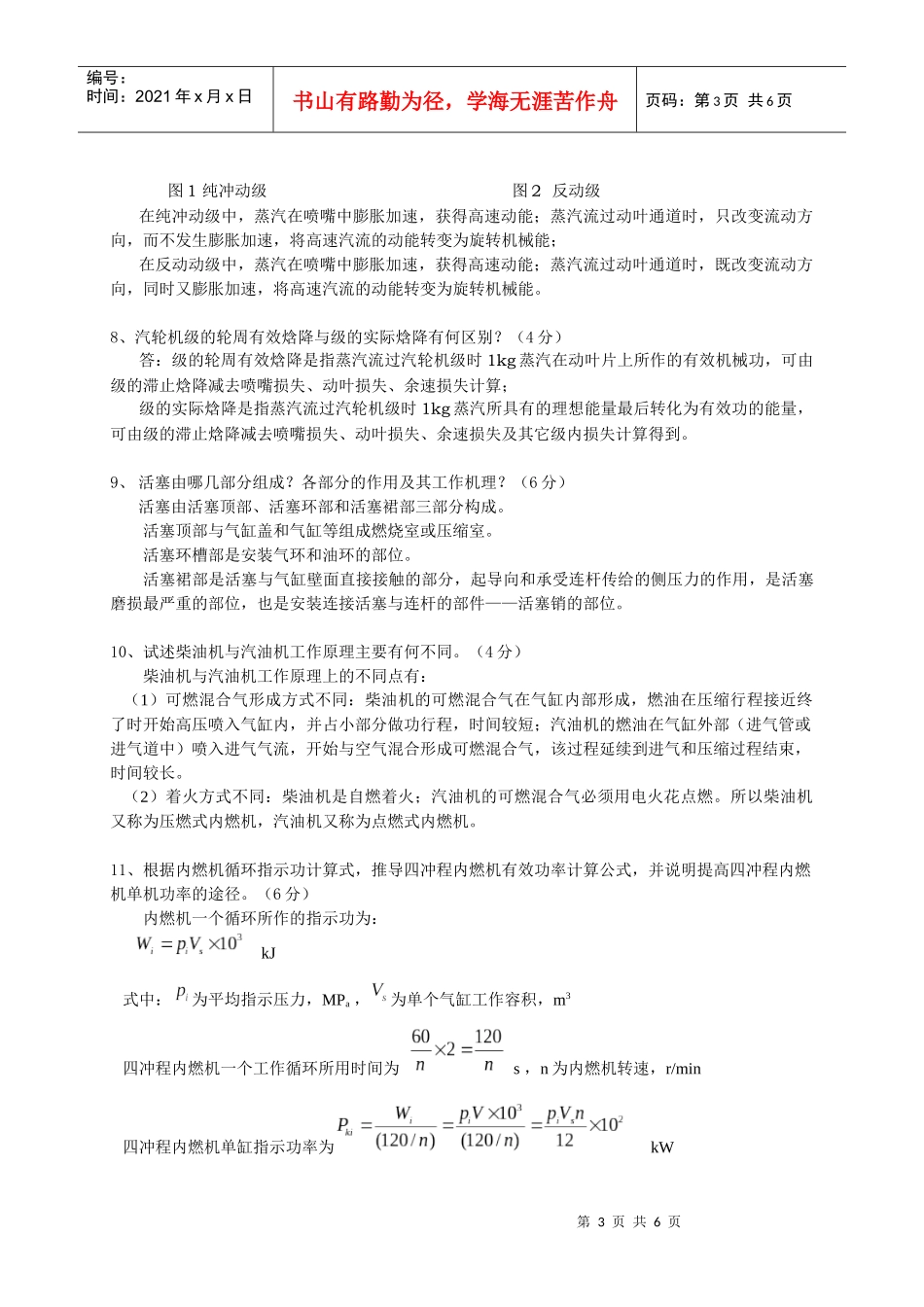

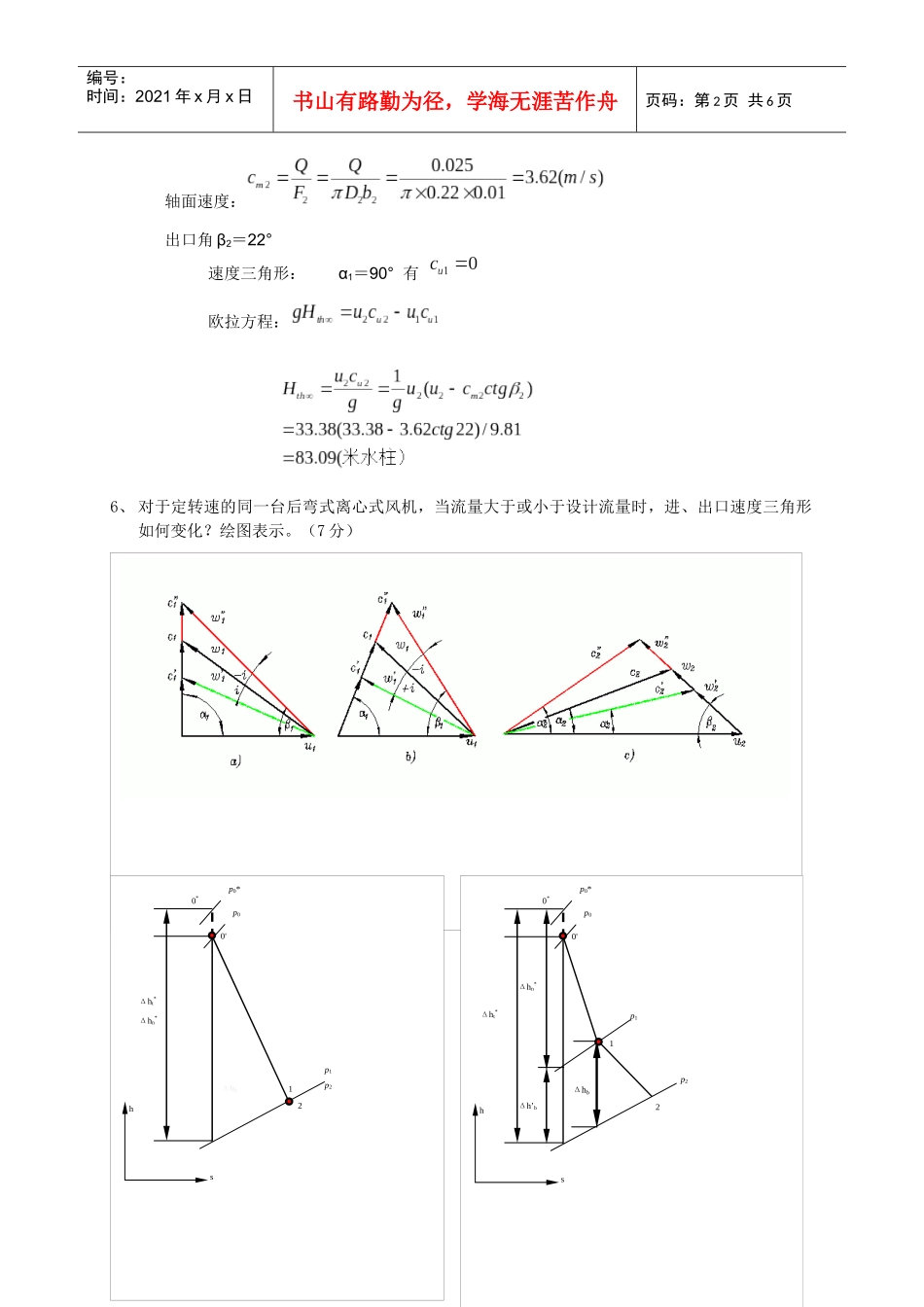

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《能源与动力装置基础》试卷样题（开卷）及答案1、试写出你在实习基地所见到过的不同结构、不同用途的容积式压缩机的名称。（4分）活塞式压缩机：开启式活塞式压缩机、半封闭式活塞式压缩机、全封闭式活塞式压缩机；滚动转子式压缩机：全封闭式滚动转子式压缩机；涡旋式压缩机：全封闭式涡旋式压缩机；螺杆式压缩机：双螺杆式压缩机、半封闭式螺杆式压缩机；L型压缩机、空气压缩机等任意四项。2、写出比转速的计算公式，试解释为什么比转速是一个相似准则。(3分)或比转速是由流量系数和压力系数两个相似准则派生出来的，所以它本质上仍是一个相似准则。但由于两台机器的流量系数和压力系数都不相等，但比转速可能相等，所以比转速是工况相似的必要条件，而不是充分条件。3、两台几何相似的泵与风机，在相似工况下运行，其性能参数如何按比例关系变化？（5分）4、泵与风机的Q～H曲线、Q～N曲线、Q～η曲线分别叫什么曲线？是在什么条件下得到的？泵与风机的工作点是如何确定的？（5分）Q～H曲线、Q～N曲线、Q～η曲线分别叫流量～扬程曲线、流量～功率曲线和流量～效率曲线。它们是在转速等于常数时，通过试验获得。泵与风机的工作点是Q～H曲线与管网特性曲线的交点。5、有一离心泵叶轮外径D2＝220mm，叶轮出口宽度b2＝10mm，叶轮出口安放角β2b＝22°，转速n＝2900rpm，理论流量Q＝0.025m3/s，假设液体径向流入叶轮，即α1＝90°，试计算无限多叶片叶轮的理论扬程。（7分）出口圆周速度：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页轴面速度：出口角β2＝22°速度三角形：α1＝90°有欧拉方程：6、对于定转速的同一台后弯式离心式风机，当流量大于或小于设计流量时，进、出口速度三角形如何变化？绘图表示。（7分）7、分别绘制纯冲动级和反动级的热力过程线，并简述其工作过程。（6分）纯冲动级的热力过程线见图1，反动级的热力过程线见图2。0*0'1sh2p2p1p0*p0Δht*Δhn*Δh’bΔhb0*0'1sh2p1p2p0*p0Δht*Δhn*Δhb第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页图1纯冲动级图2反动级在纯冲动级中，蒸汽在喷嘴中膨胀加速，获得高速动能；蒸汽流过动叶通道时，只改变流动方向，而不发生膨胀加速，将高速汽流的动能转变为旋转机械能；在反动动级中，蒸汽在喷嘴中膨胀加速，获得高速动能；蒸汽流过动叶通道时，既改变流动方向，同时又膨胀加速，将高速汽流的动能转变为旋转机械能。8、汽轮机级的轮周有效焓降与级的实际焓降有何区别？（4分）答：级的轮周有效焓降是指蒸汽流过汽轮机级时1kg蒸汽在动叶片上所作的有效机械功，可由级的滞止焓降减去喷嘴损失、动叶损失、余速损失计算；级的实际焓降是指蒸汽流过汽轮机级时1kg蒸汽所具有的理想能量最后转化为有效功的能量，可由级的滞止焓降减去喷嘴损失、动叶损失、余速损失及其它级内损失计算得到。9、活塞由哪几部分组成？各部分的作用及其工作机理？（6分）活塞由活塞顶部、活塞环部和活塞裙部三部分构成。活塞顶部与气缸盖和气缸等组成燃烧室或压缩室。活塞环槽部是安装气环和油环的部位。活塞裙部是活塞与气缸壁面直接接触的部分，起导向和承受连杆传给的侧压力的作用，是活塞磨损最严重的部位，也是安装连接活塞与连杆的部件——活塞销的部位。10、试述柴油机与汽油机工作原理主要有何不同。（4分）柴油机与汽油机工作原理上的不同点有：（1）可燃混合气形成方式不同：柴油机的可燃混合气在气缸内部形成，燃油在压缩行程接近终了时开始高压喷入气缸内，并占小部分做功行程，时间较短；汽油机的燃油在气缸外部（进气管或进气道中）喷入进气气流，开始与空气混合形成可燃混合气，该过程延续到进气和压缩过程结束，时间较长。（2）着火方式不同：柴油机是自燃着火；汽油机的可燃混合气必须用电火花点燃。所以柴油机又称为压燃式内燃机，汽油机又称为点燃式内燃机。11、根据内燃机循环指示功计算式，推导四冲程内燃机有效功率计算公式，并说明提高...
