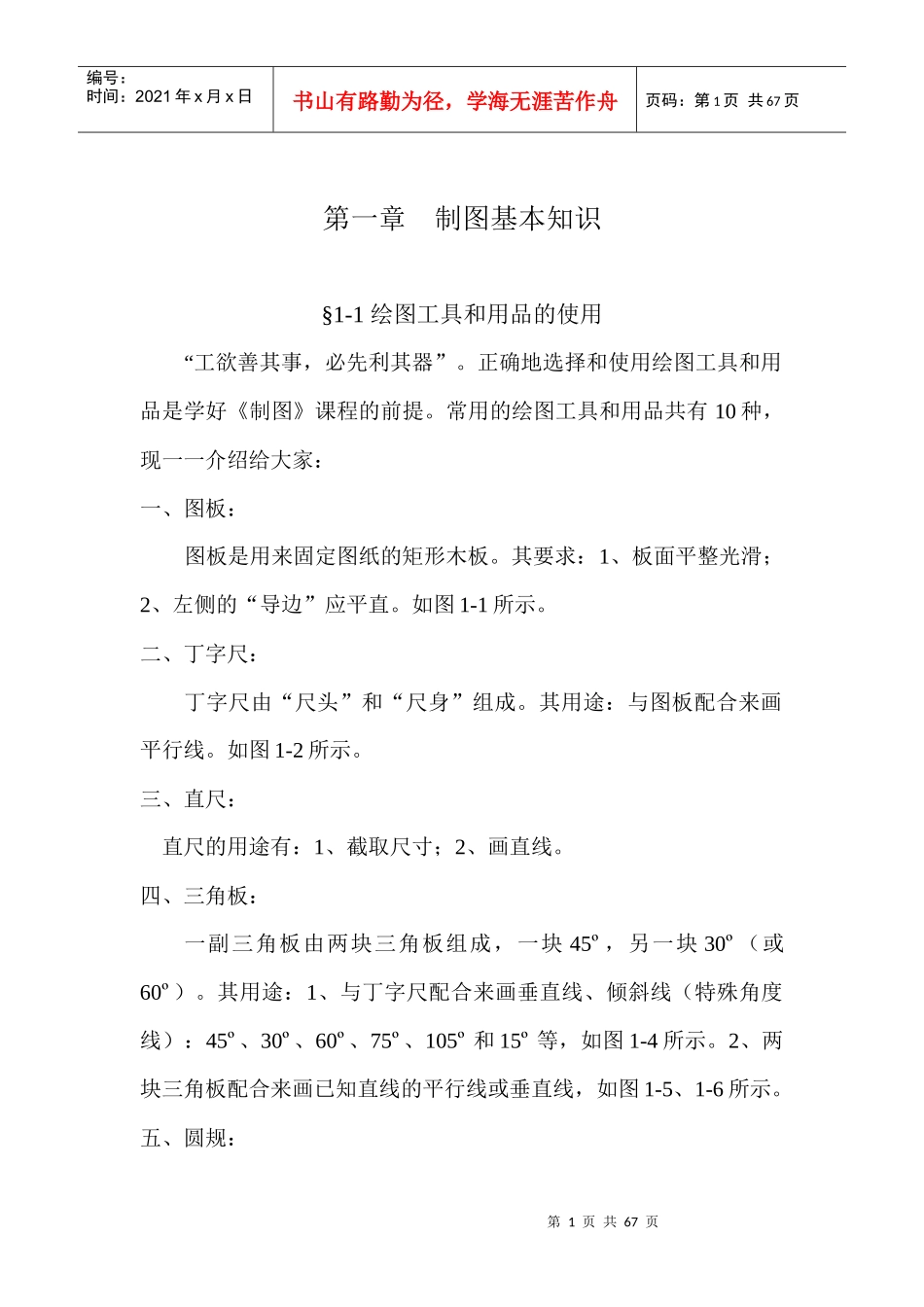

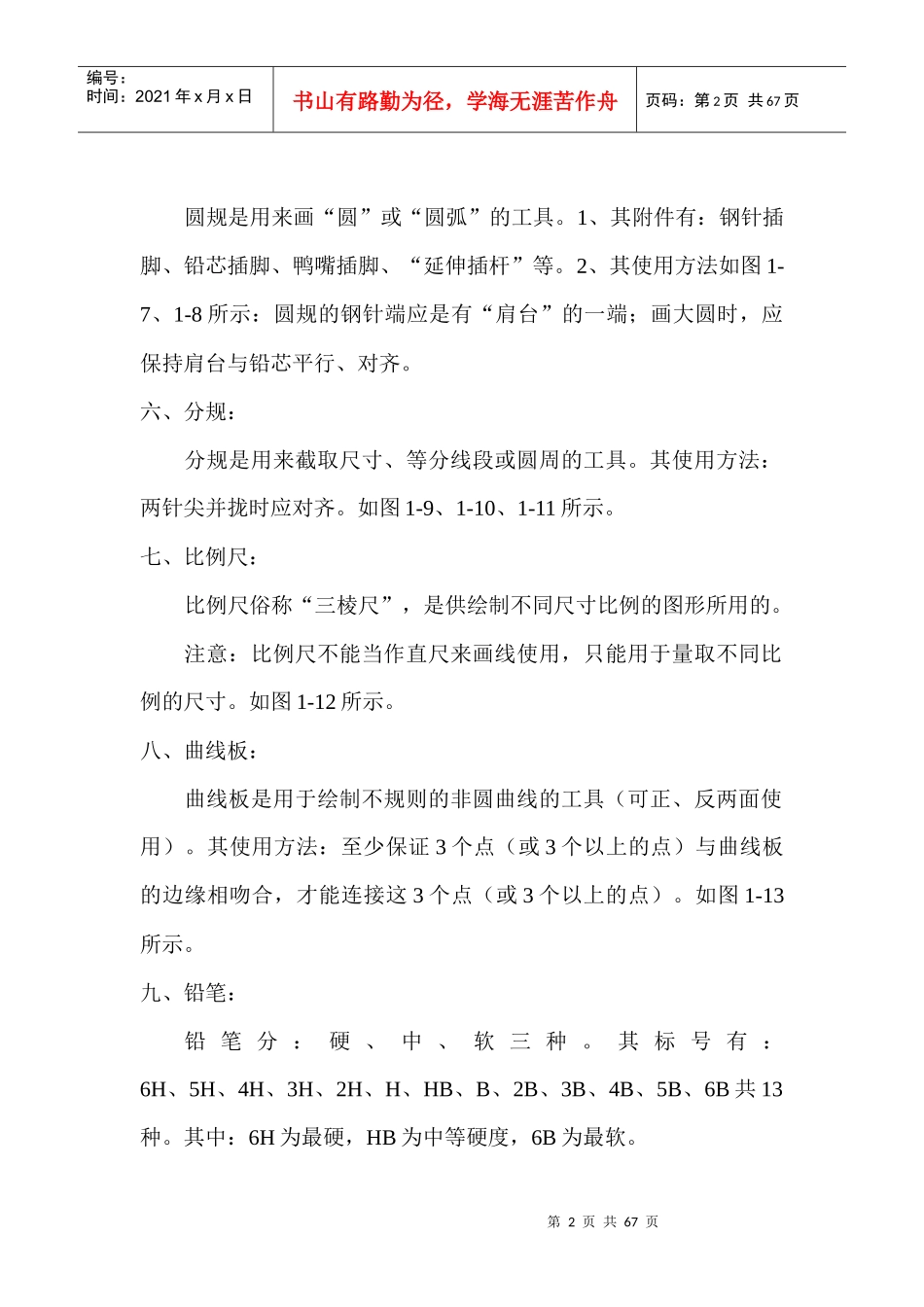

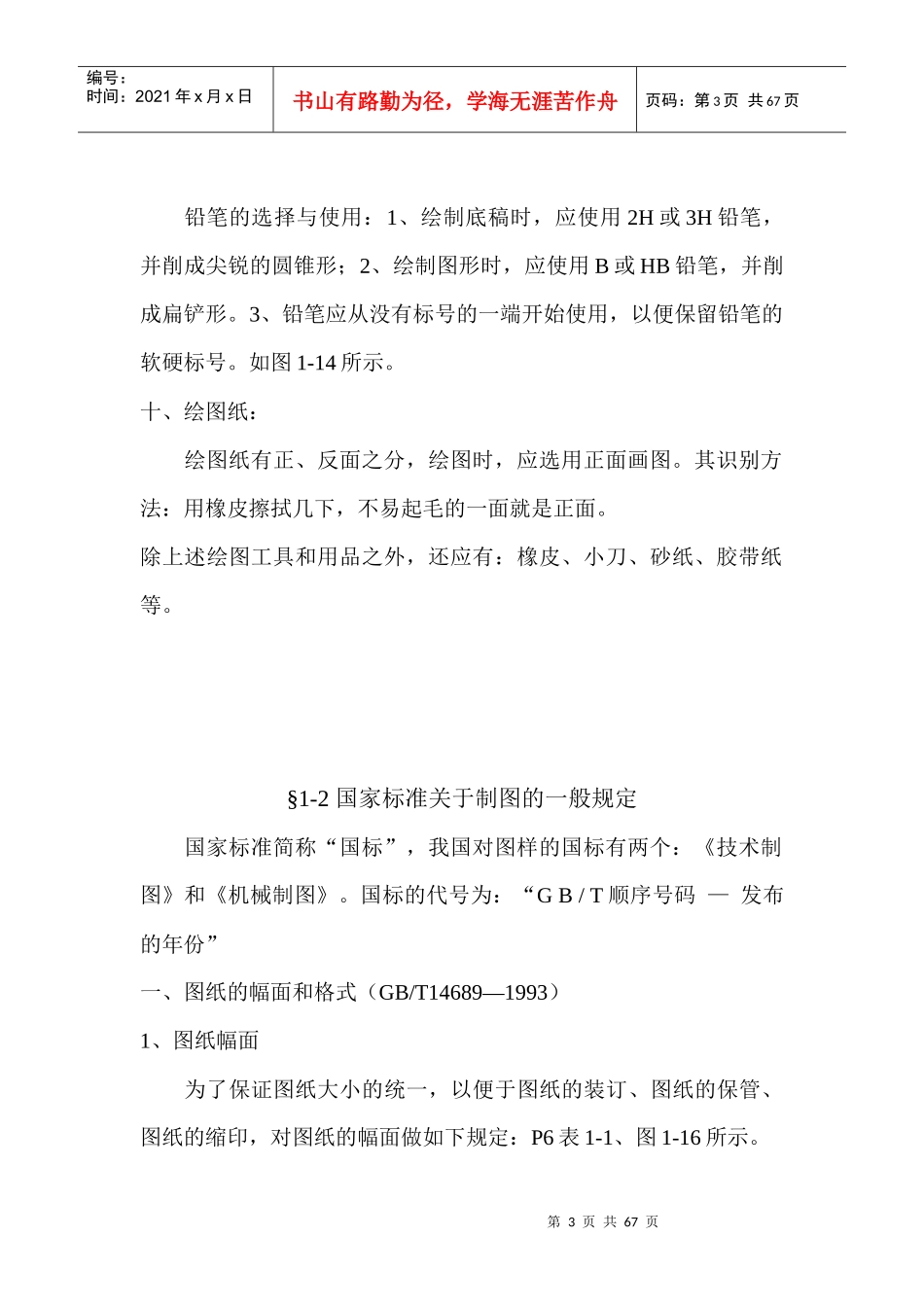

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页第一章制图基本知识§1-1绘图工具和用品的使用“工欲善其事，必先利其器”。正确地选择和使用绘图工具和用品是学好《制图》课程的前提。常用的绘图工具和用品共有10种，现一一介绍给大家：一、图板：图板是用来固定图纸的矩形木板。其要求：1、板面平整光滑；2、左侧的“导边”应平直。如图1-1所示。二、丁字尺：丁字尺由“尺头”和“尺身”组成。其用途：与图板配合来画平行线。如图1-2所示。三、直尺：直尺的用途有：1、截取尺寸；2、画直线。四、三角板：一副三角板由两块三角板组成，一块45º，另一块30º（或60º）。其用途：1、与丁字尺配合来画垂直线、倾斜线（特殊角度线）：45º、30º、60º、75º、105º和15º等，如图1-4所示。2、两块三角板配合来画已知直线的平行线或垂直线，如图1-5、1-6所示。五、圆规：第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页圆规是用来画“圆”或“圆弧”的工具。1、其附件有：钢针插脚、铅芯插脚、鸭嘴插脚、“延伸插杆”等。2、其使用方法如图1-7、1-8所示：圆规的钢针端应是有“肩台”的一端；画大圆时，应保持肩台与铅芯平行、对齐。六、分规：分规是用来截取尺寸、等分线段或圆周的工具。其使用方法：两针尖并拢时应对齐。如图1-9、1-10、1-11所示。七、比例尺：比例尺俗称“三棱尺”，是供绘制不同尺寸比例的图形所用的。注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。如图1-12所示。八、曲线板：曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。其使用方法：至少保证3个点（或3个以上的点）与曲线板的边缘相吻合，才能连接这3个点（或3个以上的点）。如图1-13所示。九、铅笔：铅笔分：硬、中、软三种。其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。其中：6H为最硬，HB为中等硬度，6B为最软。第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页铅笔的选择与使用：1、绘制底稿时，应使用2H或3H铅笔，并削成尖锐的圆锥形；2、绘制图形时，应使用B或HB铅笔，并削成扁铲形。3、铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。如图1-14所示。十、绘图纸：绘图纸有正、反面之分，绘图时，应选用正面画图。其识别方法：用橡皮擦拭几下，不易起毛的一面就是正面。除上述绘图工具和用品之外，还应有：橡皮、小刀、砂纸、胶带纸等。§1-2国家标准关于制图的一般规定国家标准简称“国标”，我国对图样的国标有两个：《技术制图》和《机械制图》。国标的代号为：“GB/T顺序号码—发布的年份”一、图纸的幅面和格式（GB/T14689—1993）1、图纸幅面为了保证图纸大小的统一，以便于图纸的装订、图纸的保管、图纸的缩印，对图纸的幅面做如下规定：P6表1-1、图1-16所示。第4页共67页第3页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共67页2、图框格式图纸上必须用粗实线画出图框，所画图样应在图框之内。图框的格式有二种：⑴、不留装订边格式；⑵、留装订边格式。如图1-17、1-18和表1-1所示。3、标题栏的方位每张图纸都必须有“标题栏”。标题栏的格式和尺寸在GB/T10609.1—1989中规定，如图1-19所示。标题栏的方位应位于图纸的右下角，如图1-18所示。二、比例1、术语⑴、比例：图纸中的图形与实物相应要素的线性尺寸之比。⑵、原值比例：比值为1的比例，即1：1。⑶、放大比例：比值大于1的比例，如2：1。⑷、缩小比例：比值小于1的比例，如1：2。2、比例系列⑴、首选表1-2中的比例，再选表1-3中的比例。⑵、无论比例如何，所标注的尺寸数值都应是实物的实际大小尺寸。三、字体（GB/T14691—1993）1、汉字：长仿宋体2、字母和数字：直体和斜体（向右倾斜75º）两种。第5页共67页第4页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共67页四、图线（GB/T17450—1998）图线是画图时所采用的各种型式的线。国标对图线的规定见表1...
