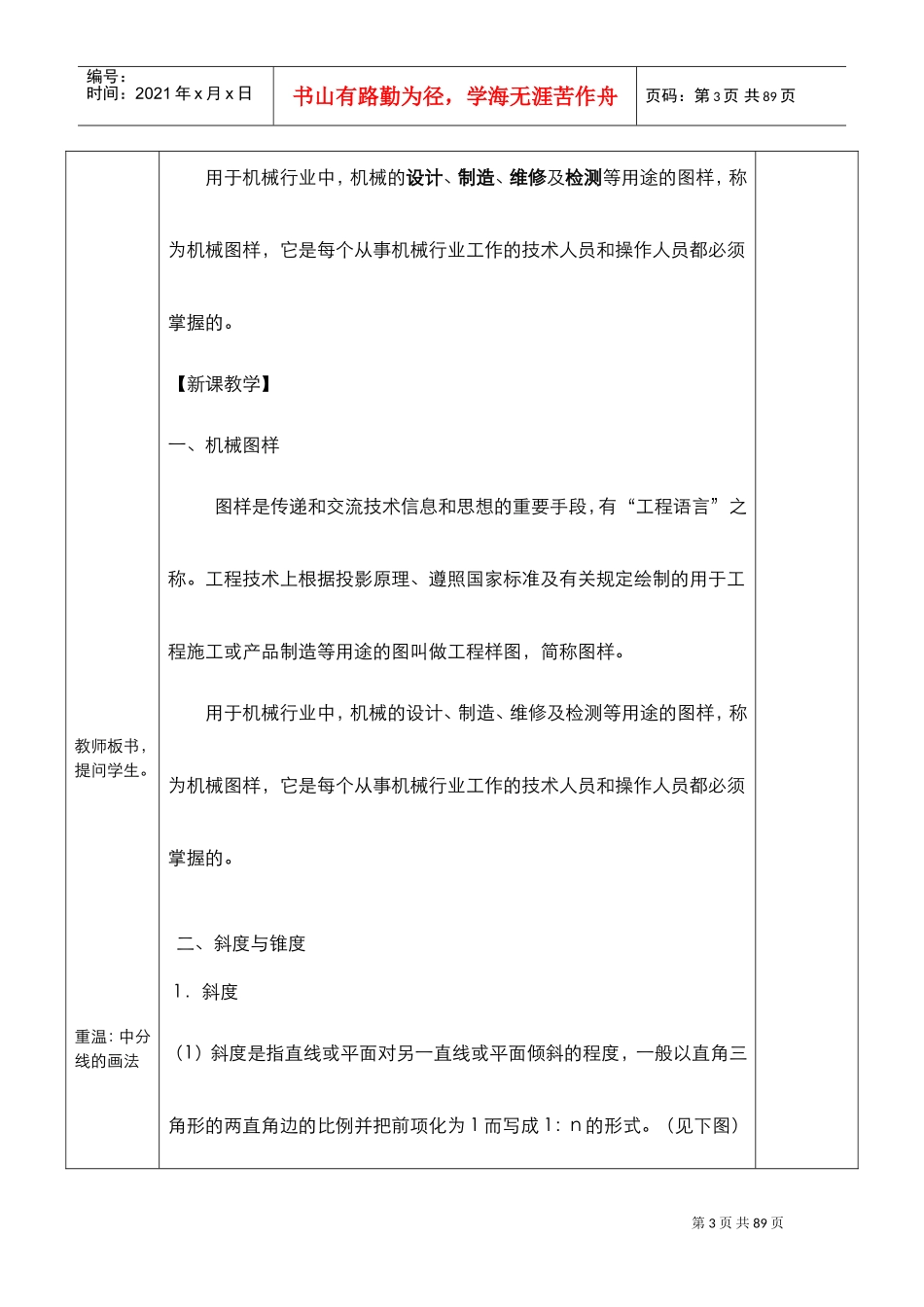

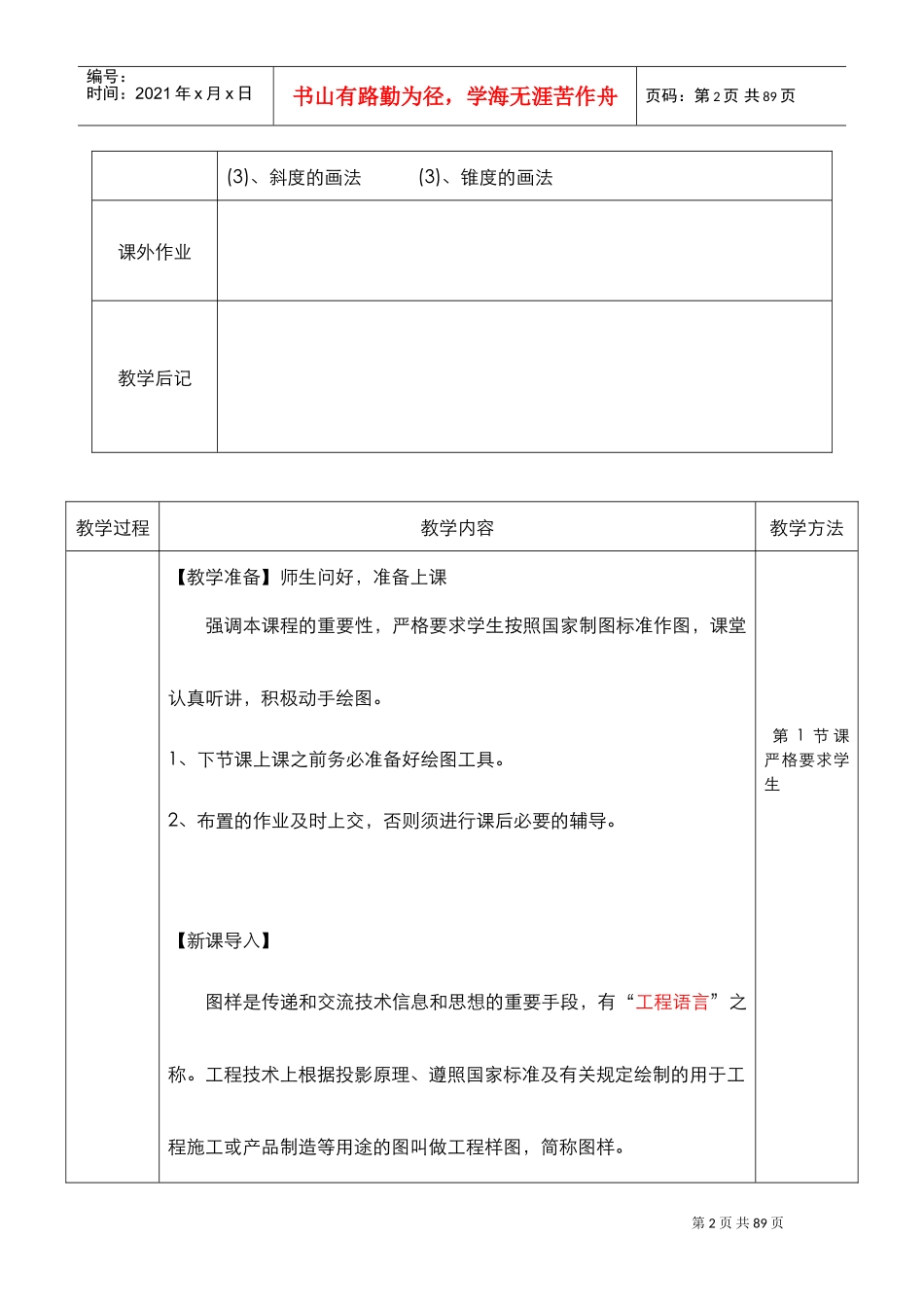

第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共89页课时授课计划授课班级授课日期周次/星期节次课题制图基础教学目标1、了解本课程的任务和学习方法。2、了解机械图样的概念。3、能够理解斜度、锥度和掌握斜度、锥度的画法。课型新课教学时数2教材分析重点斜度和锥度的理解及画法难点斜度和锥度的理解及画法教具多媒体、画图工具教学方法讲练结合板书设计一、什么是机械图样？本课程的任务及学习方法二、斜度、锥度的理解及画法1、斜度2、锥度(1)、斜度的概念(1)、锥度的概念(2)、斜度的标注(2)、锥度的标注第2页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共89页(3)、斜度的画法(3)、锥度的画法课外作业教学后记教学过程教学内容教学方法【教学准备】师生问好，准备上课强调本课程的重要性，严格要求学生按照国家制图标准作图，课堂认真听讲，积极动手绘图。1、下节课上课之前务必准备好绘图工具。2、布置的作业及时上交，否则须进行课后必要的辅导。【新课导入】图样是传递和交流技术信息和思想的重要手段，有“工程语言”之称。工程技术上根据投影原理、遵照国家标准及有关规定绘制的用于工程施工或产品制造等用途的图叫做工程样图，简称图样。第1节课严格要求学生第3页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共89页教师板书，提问学生。重温：中分线的画法用于机械行业中，机械的设计、制造、维修及检测等用途的图样，称为机械图样，它是每个从事机械行业工作的技术人员和操作人员都必须掌握的。【新课教学】一、机械图样图样是传递和交流技术信息和思想的重要手段，有“工程语言”之称。工程技术上根据投影原理、遵照国家标准及有关规定绘制的用于工程施工或产品制造等用途的图叫做工程样图，简称图样。用于机械行业中，机械的设计、制造、维修及检测等用途的图样，称为机械图样，它是每个从事机械行业工作的技术人员和操作人员都必须掌握的。二、斜度与锥度1．斜度（1）斜度是指直线或平面对另一直线或平面倾斜的程度，一般以直角三角形的两直角边的比例并把前项化为1而写成1：n的形式。（见下图）第4页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共89页教学过程教学内容教学方法第5页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共89页斜度的简单计算，强调其格式锥度的计算稍复杂，请学生要细心计算（2）由上图可知：斜度＝tanα＝BC：AC＝1：n（3）斜度的作图方法与步骤：（老师即堂演练）2．锥度(GB/T15754-1995)（1）概念：锥度是指圆锥的底圆直径与高度之比，锥度也写成1：n的形式，（见上图可知：）（2）定义式：锥度=D/L=(D-L)/l=2tanα＝1：n（3）作图方法与步骤：A、求作如右图所示的1:5的锥度；B、从O点开始任取五单位长度，得点N；边讲解边提问（学生回忆初中的数学知识）教师示范学生模仿（教师演练使用方法，并要求学生即堂练习）第6页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共89页思考C、在左端面上取OM＝0.5单位长度，得点M；D、连接MN，即得锥度为1:5的圆锥(老师演练，学生即堂练习)；E、过A点作AC∥MN，即完成作图。（提问：如何作平行线？为什么作了平行线就可完成作图？）【课堂练习】斜度、锥度练习题【课堂小结】1、斜度与锥度的概念及作图方法【课堂拓展】椭圆的作图方法巩固练习（学生动手作图，要求独立学生完成）课时授课计划授课班级授课日期周次/星期节次课题制图基本标准和规定、绘制五角星教学目标1、图纸幅面及格式2、图框格式第7页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共89页3、比例4、图线的画法及应用课型新课教学时数2教材分析重点字体和比例难点比例、图线的画法及应用教具多媒体教学方法讲练结合法板书设计一、图纸幅面及格式二、比例三、字体四、图线的画法及应用课外作业教学后记第8页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共89页教学过程教学内容教学...
