球型网架工程施工组织设计(DOC41页)VIP免费

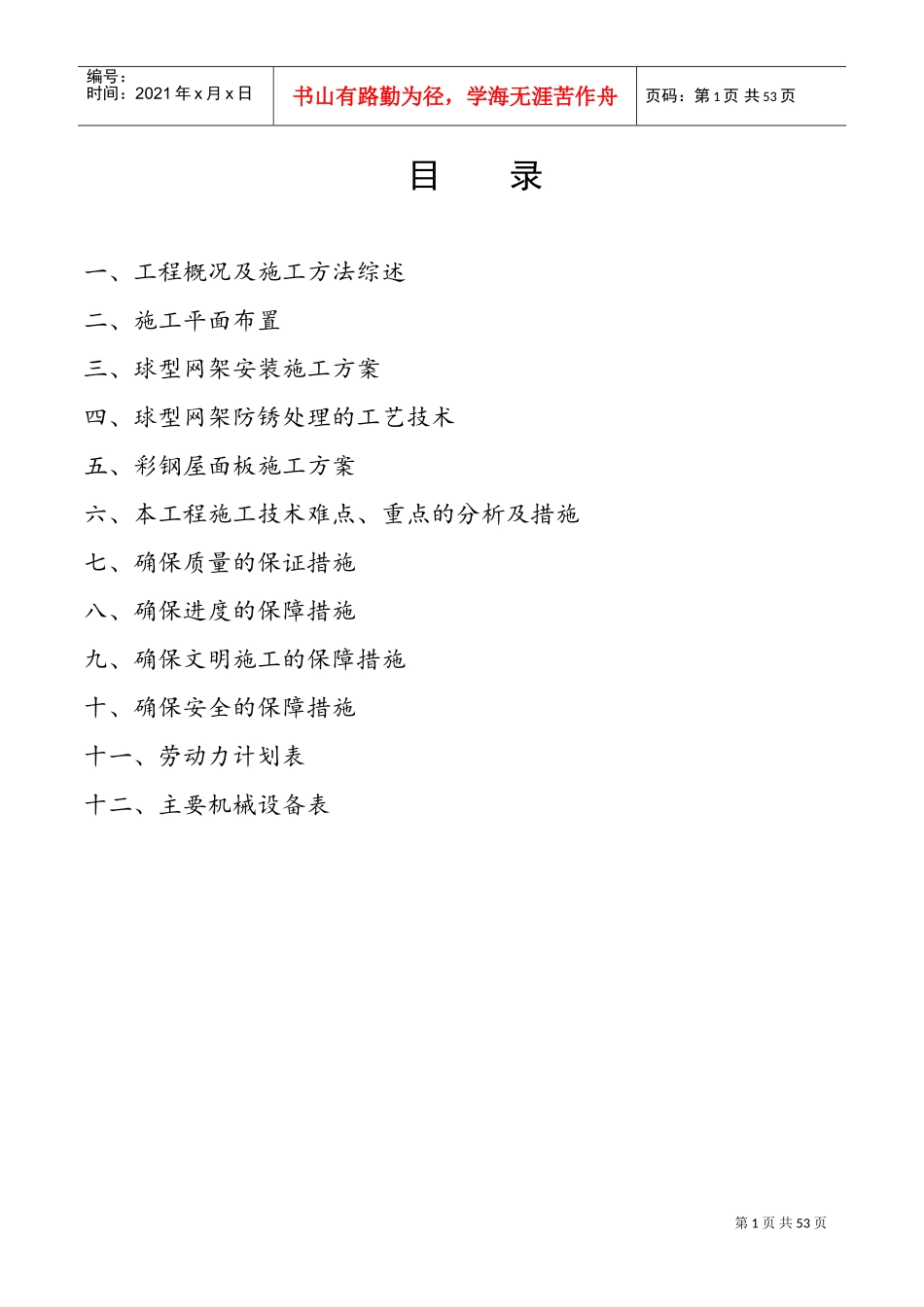

球型网架工程施工组织设计(DOC41页)_第1页
1/53
球型网架工程施工组织设计(DOC41页)_第2页
2/53

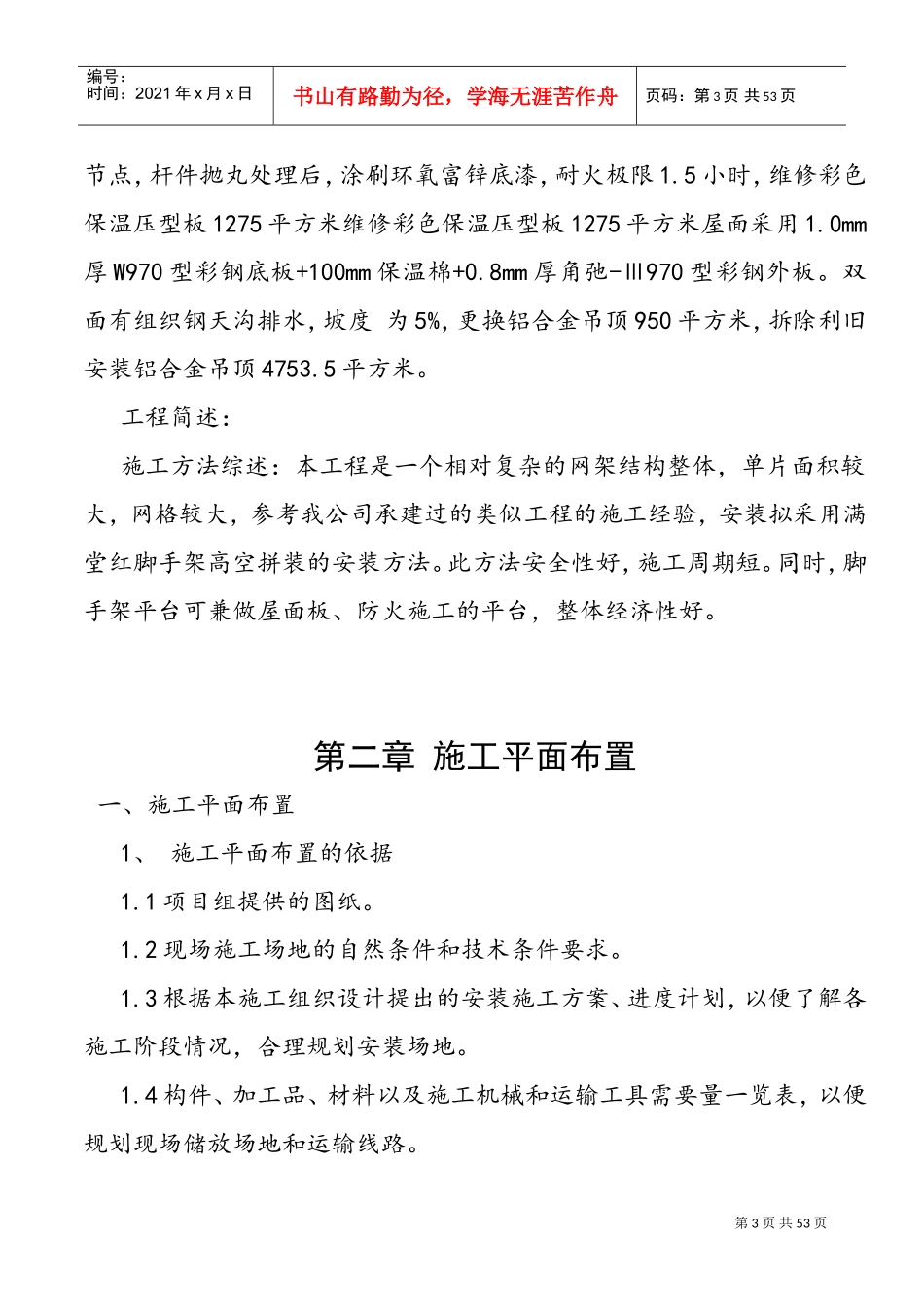

球型网架工程施工组织设计(DOC41页)_第3页
3/53
第1页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共53页目录一、工程概况及施工方法综述二、施工平面布置三、球型网架安装施工方案四、球型网架防锈处理的工艺技术五、彩钢屋面板施工方案六、本工程施工技术难点、重点的分析及措施七、确保质量的保证措施八、确保进度的保障措施九、确保文明施工的保障措施十、确保安全的保障措施十一、劳动力计划表十二、主要机械设备表第2页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共53页第一章工程概况及说明一、工程概况及施工方法综述1、工程名称:油田游泳馆网架维修工程2、建设单位:大庆油田有限责任公司文化集团3、设计单位:哈尔滨土木建筑设计院有限公司4、监理单位:大庆石油工程监理有限公司5、施工单位:大庆油田建设有限公司油建公司第五工程部6、工程性质:维修工程。7、作用及用途:改善游泳馆环境,提高游泳馆网架安全质量。8、开竣工日期:2016年10月15日——2017年6月30日。9、工程位置:油田游泳馆网架维修工程,位于让胡路区。10、工程内容:更换球形网架节点10.946吨、钢拉杆0.862吨为新建工程,其投影面积为3650m2,网架支座标高为+10.65m,网架结构采用螺栓球第3页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共53页节点,杆件抛丸处理后,涂刷环氧富锌底漆,耐火极限1.5小时,维修彩色保温压型板1275平方米维修彩色保温压型板1275平方米屋面采用1.0mm厚W970型彩钢底板+100mm保温棉+0.8mm厚角弛-Ⅲ970型彩钢外板。双面有组织钢天沟排水,坡度为5%,更换铝合金吊顶950平方米,拆除利旧安装铝合金吊顶4753.5平方米。工程简述:施工方法综述:本工程是一个相对复杂的网架结构整体,单片面积较大,网格较大,参考我公司承建过的类似工程的施工经验,安装拟采用满堂红脚手架高空拼装的安装方法。此方法安全性好,施工周期短。同时,脚手架平台可兼做屋面板、防火施工的平台,整体经济性好。第二章施工平面布置一、施工平面布置1、施工平面布置的依据1.1项目组提供的图纸。1.2现场施工场地的自然条件和技术条件要求。1.3根据本施工组织设计提出的安装施工方案、进度计划,以便了解各施工阶段情况,合理规划安装场地。1.4构件、加工品、材料以及施工机械和运输工具需要量一览表,以便规划现场储放场地和运输线路。第4页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共53页1.5设备的重量、尺寸,以便于仓库临建规模。2、施工平面布置的原则2.1在施工总平面布置时尽量减少施工用地,平面布置紧凑合理又便于施工。2.2合理组织现场运输,保证运输方便通畅。2.3合理利用机械,保证机械满足安装需要。2.4施工区域的划分和场地的确定,应符合建筑与安装施工流程要求,尽量减少专业工种和各工程之间的干扰,以及对交通和毗邻财产的干扰。2.5充分利用提供的现场临时设施和已有施工道路、构筑物和施工服务。2.6各种生活设施应便于工人的生产生活。2.7满足安全防火、劳动保护的要求,现场做到安全、文明和环保施工。3、施工总平面图布置3.1施工区域的划分根据本工程以施工区域划分,将钢网架分成两个区。3.2、施工生产区布置3.2.1运输道路的布置考虑到该工程的施工是在场内进行,且现场地面已做过处理,因此本期道路利用原有道路,不再做处理。3.2.2库房布置设两间办公室,用于临时办公场所。设两间材料库用于存放工具材料。第5页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共53页3.2.3现场焊机采用分区域集中布置,焊机集中布置在施工现场中部。3.3施工区排水施工区排水外设排水设施。3.4卫生设施在现场道路外侧盖一间临时厕所,配有水箱及冲洗设施,用暗管接入主生产污水系统。4、施工管理组织4.1工程实施领导班子为了确保本工程施工(加工制作、安装)的进度、质量、安全。必须确保各种资源(技术、人员、设备、原材料等)的充分满足和及时到位。为此,将由公司项目部指挥,具体负责本工程项目技术、工艺、加工、运输、安装、质量、工期、安全等的计划、控制、协调工作。4.2项...
