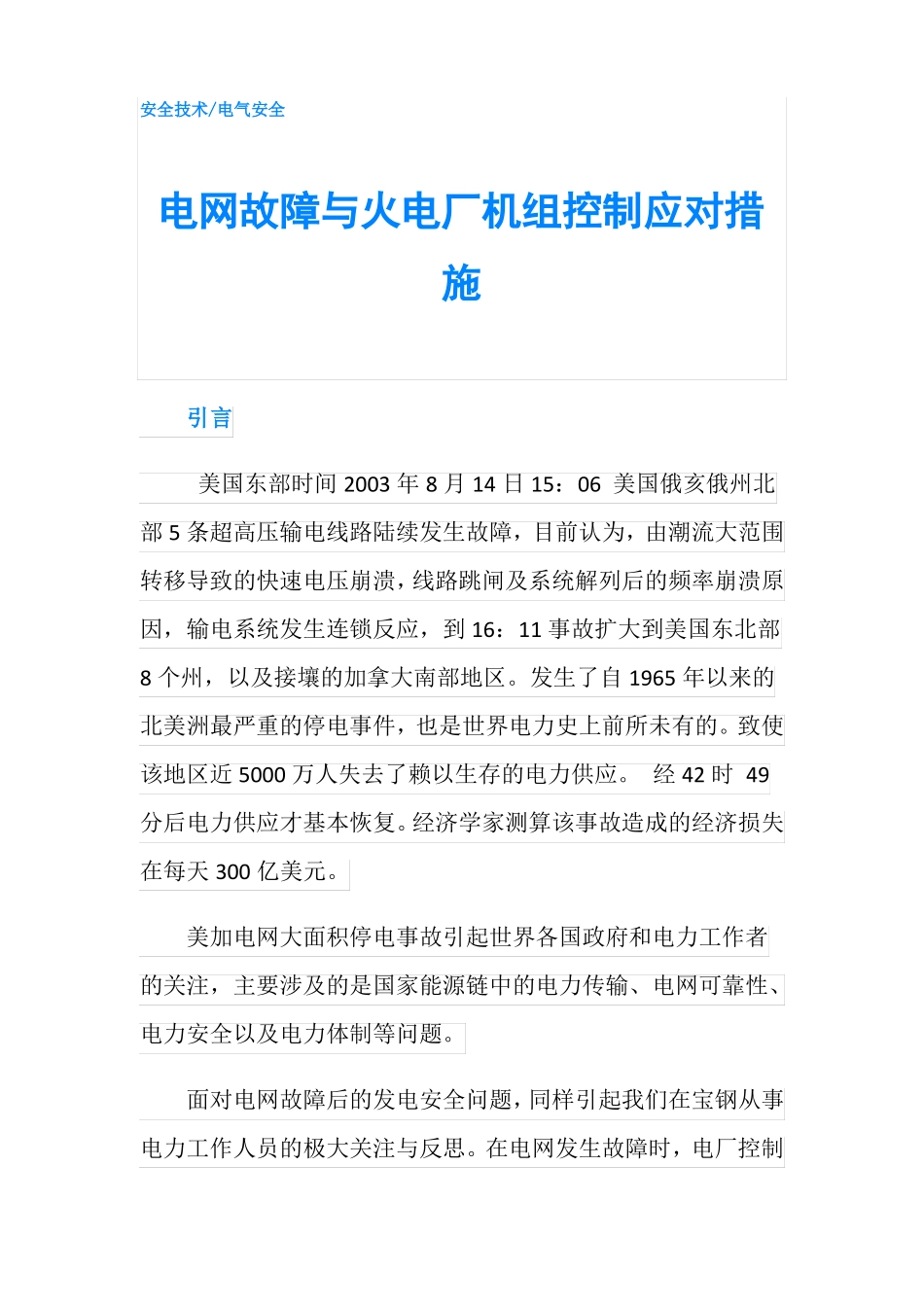

安全技术/电气安全电网故障与火电厂机组控制应对措施引言美国东部时间2003年8月14日15：06美国俄亥俄州北部5条超高压输电线路陆续发生故障，目前认为，由潮流大范围转移导致的快速电压崩溃，线路跳闸及系统解列后的频率崩溃原因，输电系统发生连锁反应，到16：11事故扩大到美国东北部8个州，以及接壤的加拿大南部地区。发生了自1965年以来的北美洲最严重的停电事件，也是世界电力史上前所未有的。致使该地区近5000万人失去了赖以生存的电力供应。经42时49分后电力供应才基本恢复。经济学家测算该事故造成的经济损失在每天300亿美元。美加电网大面积停电事故引起世界各国政府和电力工作者的关注，主要涉及的是国家能源链中的电力传输、电网可靠性、电力安全以及电力体制等问题。面对电网故障后的发电安全问题，同样引起我们在宝钢从事电力工作人员的极大关注与反思。在电网发生故障时，电厂控制系统做出了什么样的应对？为什么经过很长时间机组才能恢复运行，电网才完全正常？1电力运行可靠性的挑战1.1电力系统的脆弱性从美加电网停电后仅50天，英国、澳洲、瑞士、意大利等工业国家先后发生大面积停电事故。这不会是偶然巧合。就上海电网而言，最近一次重大故障发生在2002年2月19日，上海南桥变电站站控系统P13的总线耦合器故障，造成断路器频繁分合闸，导致南桥、杨高两站15组500kV相关线路跳闸，上海南网与华东网解列，造成大面积停电。（2）就宝钢而言，1988年3月30日与1999年8月13日先后发生了电网蕴站、新站故障，造成宝钢电网与上海电网解列，孤立运行，造成程度不同的损失。我们注意到引发电网故障的原因各不相同，但表明其脆弱性就在身边。1.2宝钢电网与上海电网系统的连接宝钢三期工程建成后，从2001年开始，宝钢电网与上海电网的连接结构如图1：从目前看，该系统与上海电网有4回线联结，较为可靠。但作为电厂还考虑到线路、变电站、电厂本身的检修，宝钢变电站及电厂本身可能突发的故障，网络的可靠性就会下降。1.3宝钢电厂在钢铁联合企业中位置宝钢电厂是宝钢股份公司这个钢铁联合企业中，按能源先行原则率先投入生产的单元厂。1、2号350MW火力机组分别于1982年、1983年投入运行。1997年与1999年10月又相继投入1台145MW联合循环燃气轮机组，和1台350MW的火力机组。宝钢电厂发电总容量为1195MW，受电网控制年发电量约在72亿kWh。宝钢股份用电主要依靠宝钢电厂供给，目前用电负荷在800MW-1000MW之间。四期工程投产后将使负荷有阶跃性上升。图1：目前宝钢电网基本连接图若上海电网、宝钢电网发生故障，对宝钢电厂机组带来不可克服的扰动，引起机组不稳定；若宝钢电厂的机组故障，电网对宝钢的供电在数量上受限制，两者都将给连续生产的钢铁企业带来不堪设想的后果。再则，由于电力行业正在进行新一轮电力体制改革，快步进入市场化。由于要分摊投资、输配、发供电各方的成本、利润，电网向宝钢供电的电价远高于宝钢向网上供电的电价。所以电厂是否能确保安全发电不仅涉及到宝钢股份的安全生产、能源平衡、环境保护，而且对其经营目标都有举足轻重的影响。不仅如此，宝钢这个大型钢铁企业在不断发展扩建过程中，应具有基本战略，这就是电源与电网的建设应有相对超前，电源、电网、用户同时建设，其能源链就必定是薄弱的。2电网故障后的电厂应对可靠的发电厂、完善的电网、精益的管理必定提高电力系统的可靠性，但对于数年一遇，甚至是数十年一遇的由电网固有的脆弱性带来的系统故障，仍无法避免。一旦发生，电厂处在了被动地位。在任何时间，由电网的故障性质、范围决定发电机组承受扰动的程度，由电网恢复的时间决定电厂设备承受特殊工况下运行的时间。但我们认为，电厂面临电网故障亦应有积极、有效的应对。只要电厂在电网故障发生时，能保护发电机组，安全度过第一冲击，机组继续发电，即使仅带厂用电。如此，起码是避免电网故障的扩大，再则是缩短电网故障恢复时间。作为电厂可去思考和实践的是，针对本系统电网的结构，分析电网可能故障的类型，设计、调试、完善应对故障的自动保护、控制策略。原则首先是确保发电机组在故障发生、恢复的过程中的安全，机组在危及自身安...
