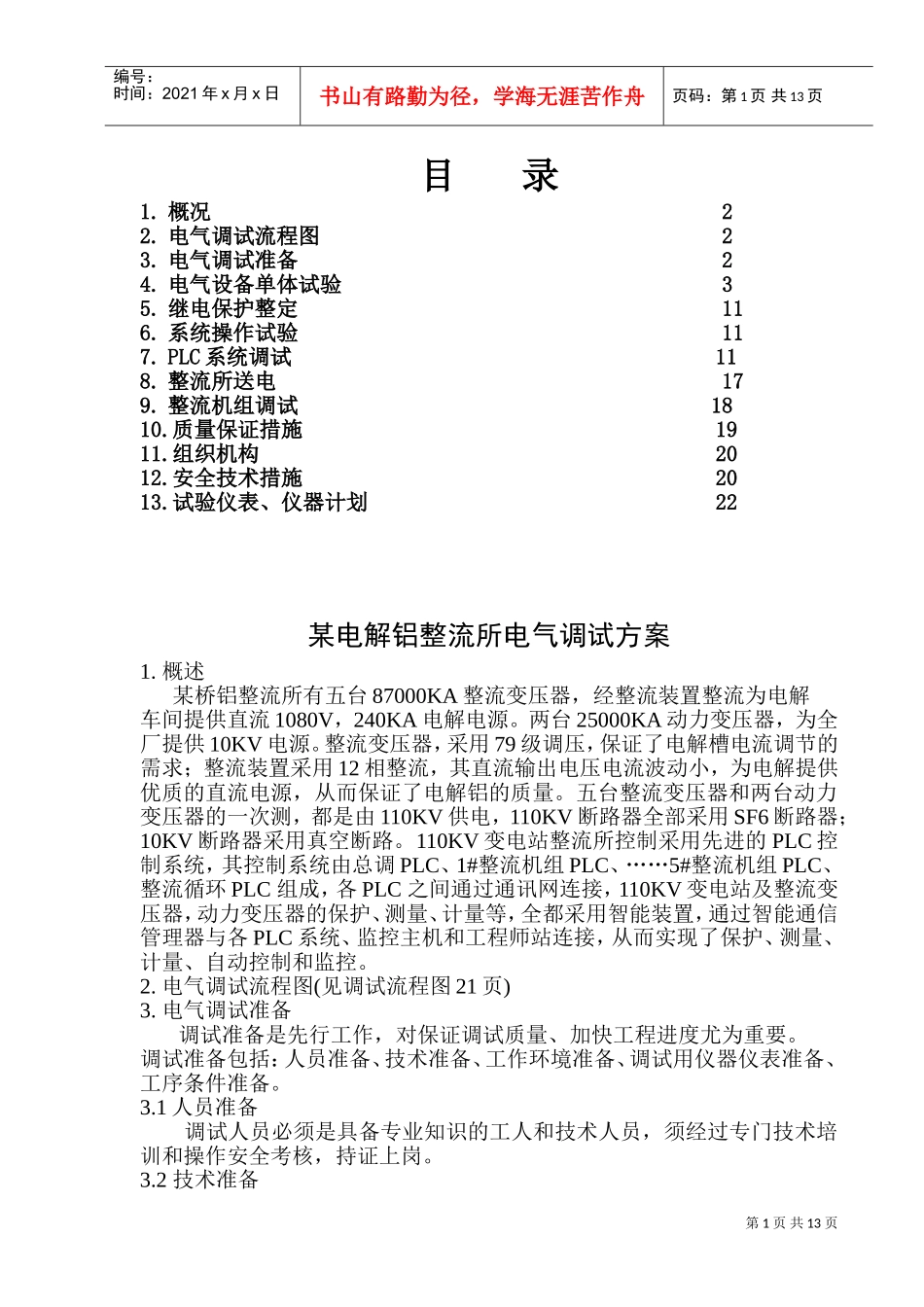

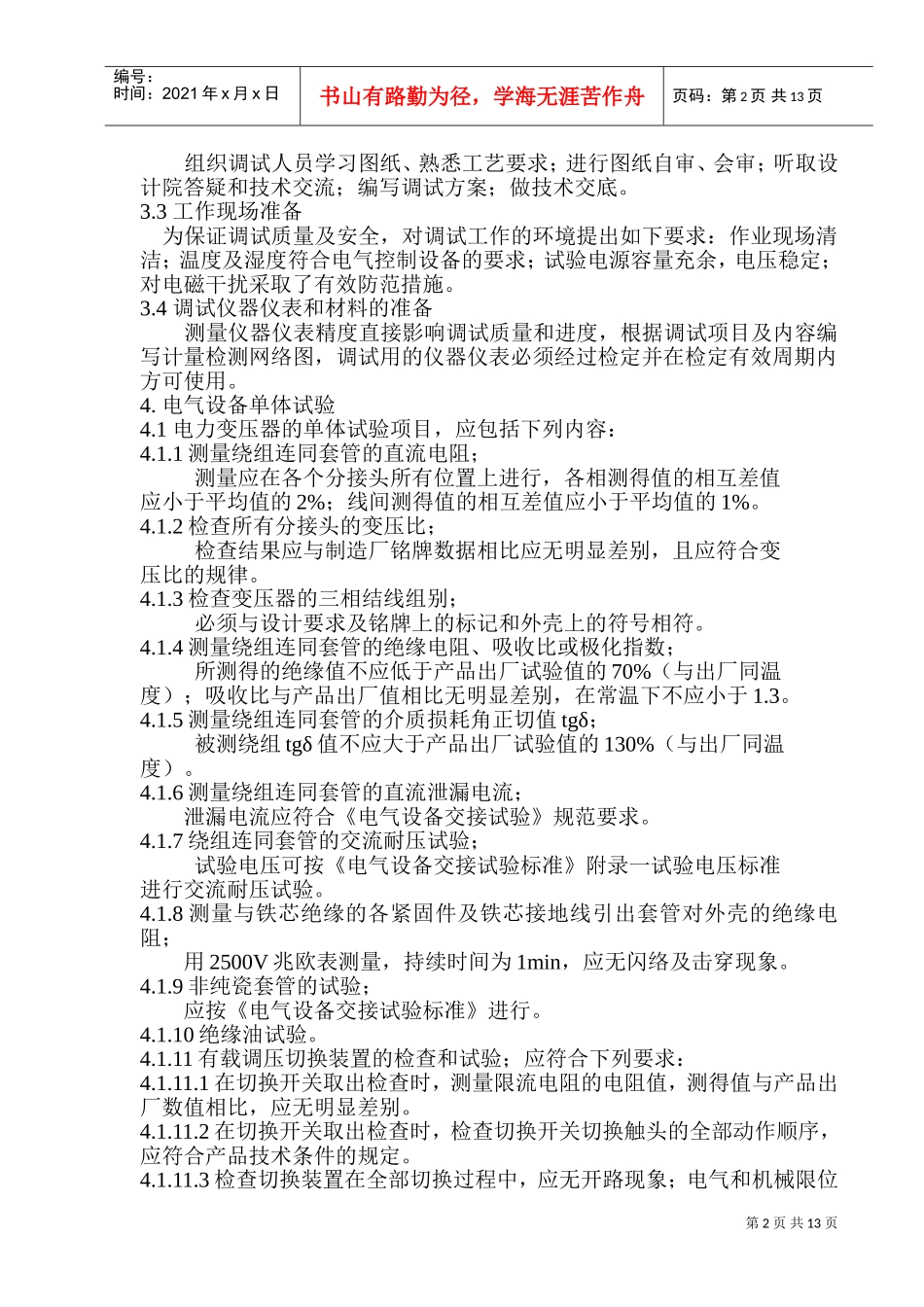

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页目录1.概况22.电气调试流程图23.电气调试准备24.电气设备单体试验35.继电保护整定116.系统操作试验117.PLC系统调试118.整流所送电179.整流机组调试1810.质量保证措施1911.组织机构2012.安全技术措施2013.试验仪表、仪器计划22某电解铝整流所电气调试方案1.概述某桥铝整流所有五台87000KA整流变压器，经整流装置整流为电解车间提供直流1080V，240KA电解电源。两台25000KA动力变压器，为全厂提供10KV电源。整流变压器，采用79级调压，保证了电解槽电流调节的需求；整流装置采用12相整流，其直流输出电压电流波动小，为电解提供优质的直流电源，从而保证了电解铝的质量。五台整流变压器和两台动力变压器的一次测，都是由110KV供电，110KV断路器全部采用SF6断路器；10KV断路器采用真空断路。110KV变电站整流所控制采用先进的PLC控制系统，其控制系统由总调PLC、1#整流机组PLC、……5#整流机组PLC、整流循环PLC组成，各PLC之间通过通讯网连接，110KV变电站及整流变压器，动力变压器的保护、测量、计量等，全都采用智能装置，通过智能通信管理器与各PLC系统、监控主机和工程师站连接，从而实现了保护、测量、计量、自动控制和监控。2.电气调试流程图(见调试流程图21页)3.电气调试准备调试准备是先行工作，对保证调试质量、加快工程进度尤为重要。调试准备包括：人员准备、技术准备、工作环境准备、调试用仪器仪表准备、工序条件准备。3.1人员准备调试人员必须是具备专业知识的工人和技术人员，须经过专门技术培训和操作安全考核，持证上岗。3.2技术准备第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页组织调试人员学习图纸、熟悉工艺要求；进行图纸自审、会审；听取设计院答疑和技术交流；编写调试方案；做技术交底。3.3工作现场准备为保证调试质量及安全，对调试工作的环境提出如下要求：作业现场清洁；温度及湿度符合电气控制设备的要求；试验电源容量充余，电压稳定；对电磁干扰采取了有效防范措施。3.4调试仪器仪表和材料的准备测量仪器仪表精度直接影响调试质量和进度，根据调试项目及内容编写计量检测网络图，调试用的仪器仪表必须经过检定并在检定有效周期内方可使用。4.电气设备单体试验4.1电力变压器的单体试验项目，应包括下列内容：4.1.1测量绕组连同套管的直流电阻；测量应在各个分接头所有位置上进行，各相测得值的相互差值应小于平均值的2%；线间测得值的相互差值应小于平均值的1%。4.1.2检查所有分接头的变压比；检查结果应与制造厂铭牌数据相比应无明显差别，且应符合变压比的规律。4.1.3检查变压器的三相结线组别；必须与设计要求及铭牌上的标记和外壳上的符号相符。4.1.4测量绕组连同套管的绝缘电阻、吸收比或极化指数；所测得的绝缘值不应低于产品出厂试验值的70%（与出厂同温度）；吸收比与产品出厂值相比无明显差别，在常温下不应小于1.3。4.1.5测量绕组连同套管的介质损耗角正切值tgδ；被测绕组tgδ值不应大于产品出厂试验值的130%（与出厂同温度）。4.1.6测量绕组连同套管的直流泄漏电流；泄漏电流应符合《电气设备交接试验》规范要求。4.1.7绕组连同套管的交流耐压试验；试验电压可按《电气设备交接试验标准》附录一试验电压标准进行交流耐压试验。4.1.8测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻；用2500V兆欧表测量，持续时间为1min，应无闪络及击穿现象。4.1.9非纯瓷套管的试验；应按《电气设备交接试验标准》进行。4.1.10绝缘油试验。4.1.11有载调压切换装置的检查和试验；应符合下列要求：4.1.11.1在切换开关取出检查时，测量限流电阻的电阻值，测得值与产品出厂数值相比，应无明显差别。4.1.11.2在切换开关取出检查时，检查切换开关切换触头的全部动作顺序，应符合产品技术条件的规定。4.1.11.3检查切换装置在全部切换过程中，应无开路现象；电气和机械限位第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页动作正确且符合产品要求；在操作电源电压为额定电压的85%及...
