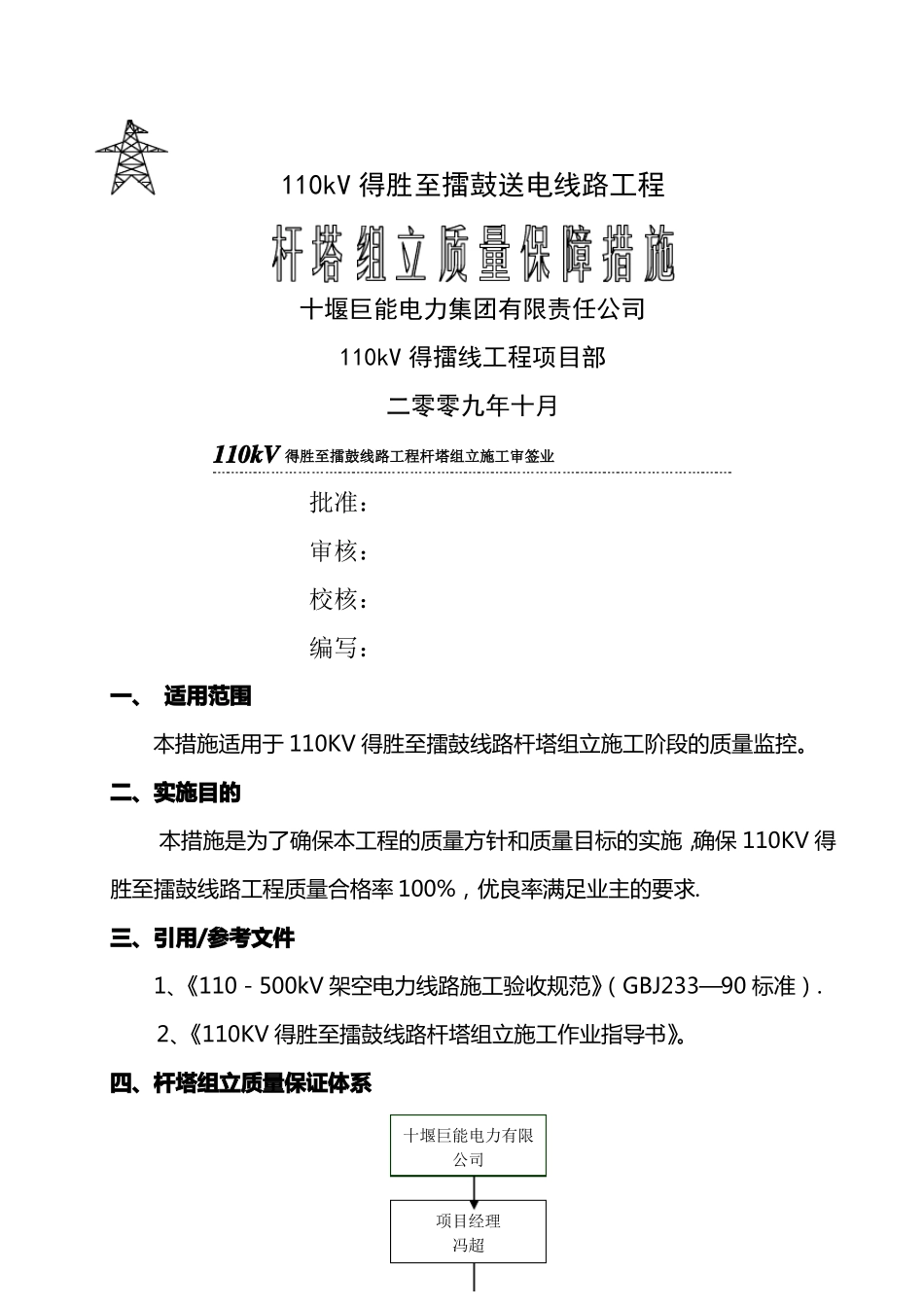

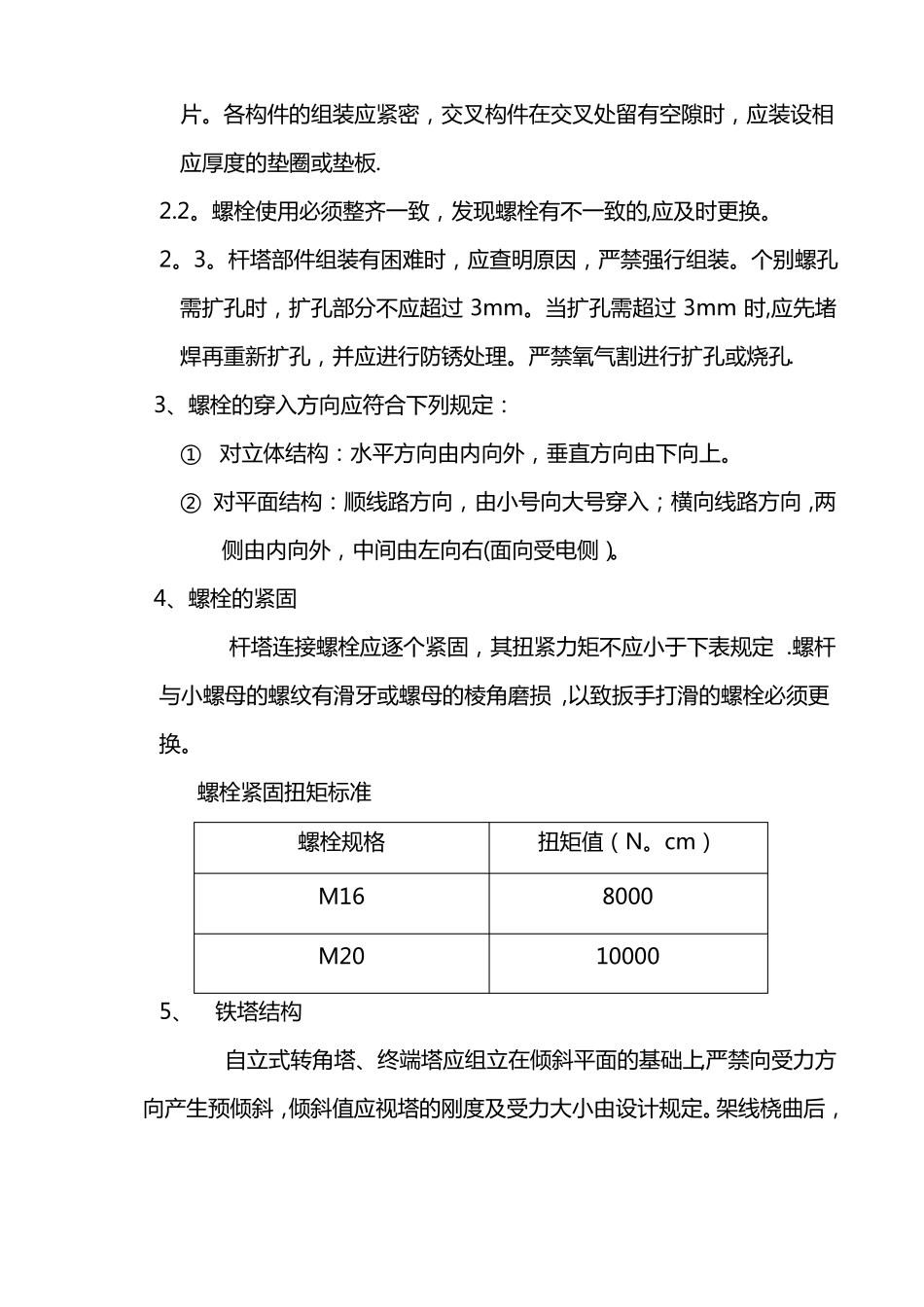

110kV得胜至擂鼓送电线路工程十堰巨能电力集团有限责任公司110kV得擂线工程项目部二零零九年十月110kV得胜至擂鼓线路工程杆塔组立施工审签业批准:审核:校核:编写:一、适用范围本措施适用于110KV得胜至擂鼓线路杆塔组立施工阶段的质量监控。二、实施目的本措施是为了确保本工程的质量方针和质量目标的实施,确保110KV得胜至擂鼓线路工程质量合格率100%,优良率满足业主的要求.三、引用/参考文件1、《110-500kV架空电力线路施工验收规范》(GBJ233—90标准).2、《110KV得胜至擂鼓线路杆塔组立施工作业指导书》。四、杆塔组立质量保证体系十堰巨能电力有限公司项目经理冯超五、铁塔组立完工后报检期限1、铁塔组立施工质量奖惩以单基为单位进行。2、每基铁塔组立完工后,应及时安排人员进行检修和自检.3、每基铁塔自检合格后,应及时向项目部报检。报检期限为铁塔组立完工后一个星期内。4、如遇气候条件影响或者其他的特殊情况不能到期报检,应向项目部讲明情况,并定出新的报检日期。六、铁塔组立完工报检条件1、凡到期报检的铁塔必须经过施工队自检合格且具单基责任人。2、自检记录齐全,检查人要有签字.3、申请报检的铁塔必须全部完善,不差件和螺栓。如果厂家的补件未到,应有差件记录,并注明待后处理,否则按一次验收不合格论处。4、凡报检后的铁塔,经质检员验收合格后,应出书面检验合格单。七、铁塔组立控制要点1、使用螺栓的强度标准为:M16螺栓为4.8级;螺栓紧固力不小于8000KNM20螺栓为6。8级;螺栓紧固力不小于10000KNM24螺栓为6。8级;螺栓紧固力不小于12000KN2、螺栓的安装2。1.当采用螺栓连接附件时,螺栓应与构件面垂直,螺栓头平面与构件间不应有空隙;螺母拧紧后,螺杆露出螺母的长度,对单螺母不应小于两个螺距,对双螺母可与螺母相平;必须加垫片者,每端不宜超过两个垫片。各构件的组装应紧密,交叉构件在交叉处留有空隙时,应装设相应厚度的垫圈或垫板.2.2。螺栓使用必须整齐一致,发现螺栓有不一致的,应及时更换。2。3。杆塔部件组装有困难时,应查明原因,严禁强行组装。个别螺孔需扩孔时,扩孔部分不应超过3mm。当扩孔需超过3mm时,应先堵焊再重新扩孔,并应进行防锈处理。严禁氧气割进行扩孔或烧孔.3、螺栓的穿入方向应符合下列规定:①对立体结构:水平方向由内向外,垂直方向由下向上。②对平面结构:顺线路方向,由小号向大号穿入;横向线路方向,两侧由内向外,中间由左向右(面向受电侧)。4、螺栓的紧固杆塔连接螺栓应逐个紧固,其扭紧力矩不应小于下表规定.螺杆与小螺母的螺纹有滑牙或螺母的棱角磨损,以致扳手打滑的螺栓必须更换。螺栓紧固扭矩标准螺栓规格M16M205、铁塔结构自立式转角塔、终端塔应组立在倾斜平面的基础上,严禁向受力方向产生预倾斜,倾斜值应视塔的刚度及受力大小由设计规定。架线桡曲后,扭矩值(N。cm)800010000塔顶端仍不应超过铅垂线而偏向受力侧.直线塔结构倾斜不应大于3‰,主材弯曲不大于1/800。严禁出现拉线杆身扭曲现象。6、塔脚保护帽铁塔组立后,应逐基对杆塔倾斜进行校验。塔脚板应与基础平面接触良好,有空隙时应垫铁片,并应灌注水泥砂浆。直线型塔经检验合格后,可随即浇筑保护帽.耐张塔应在架线后浇筑保护帽。保护帽的混泥土应与塔脚板上部铁板结合严密,且不得有裂缝。保护帽浇制应使用专门的模板,有棱有角,力求美观。7、防盗螺栓及防震措施铁塔防盗型式定为双帽双销式,第一自然段全装,第一自然段不足8米按8米以下装防盗螺栓。铁塔防松采用防松垫片,横担下1米至铁塔顶部安装。8、塔头部分补充说明耐张转角塔:中相横担的安装方向为转角内侧;中相挂点的安装方向为转角内侧。10、接地引下线接地引下线与杆塔连接时,工艺要求,引下线紧贴塔脚保护帽及基础边缘引入地下。引下线弯曲时,除工艺美观外,还要防止镀锌层脱落.如发生脱落,需涂富锌漆,防止锈蚀。八、质量要求8.1。杆塔工程必须以设计施工图为依据,以《验收规范》为标准,严格按施工及质管部门要求精心施工.8。2.切实加强质量管理,建立健全以施工队、组为单位的全工程处质量管理体系,承包数量同时承包质量经济责任落实到人,强化施工人员的质量意识。8。3....
