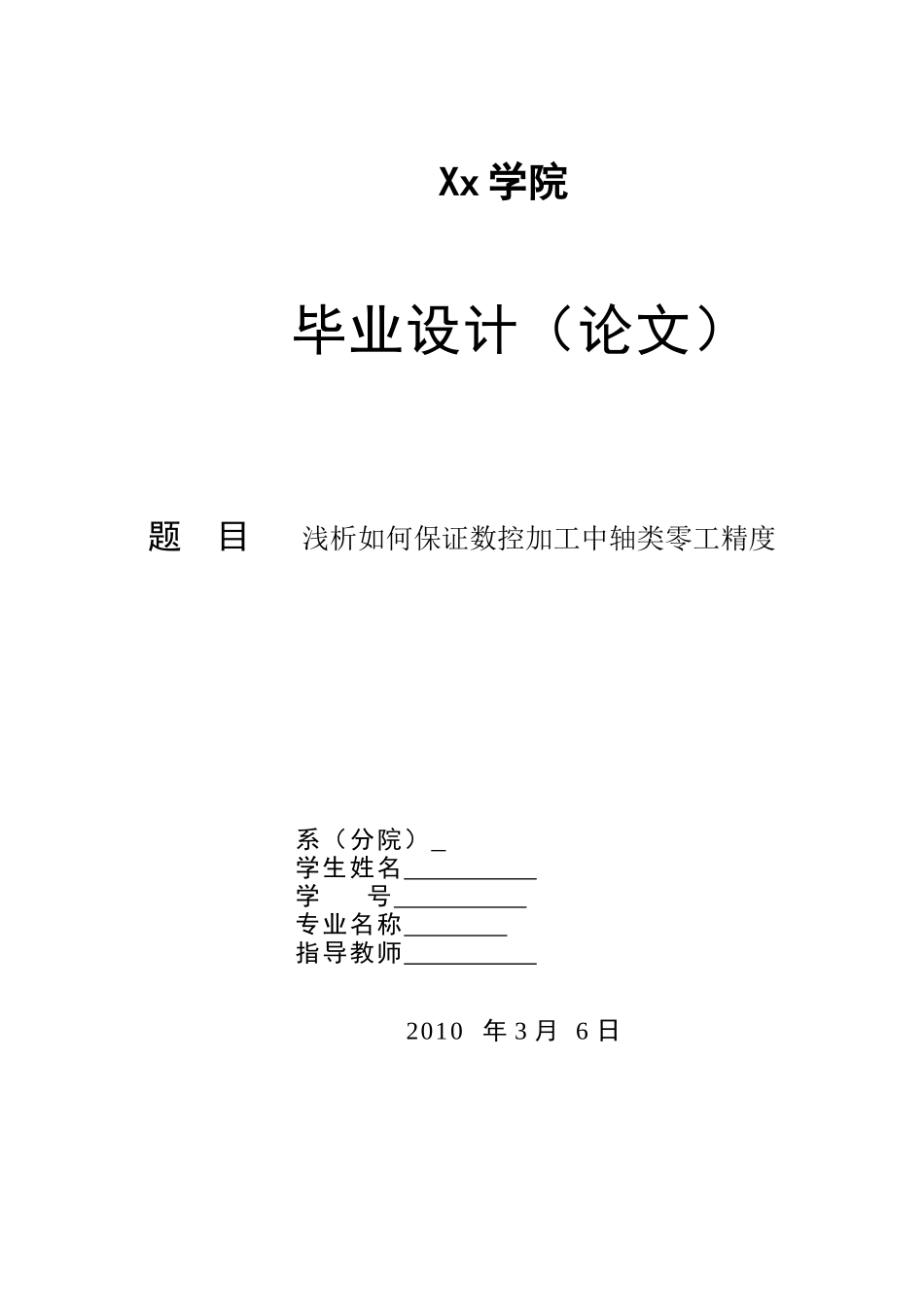

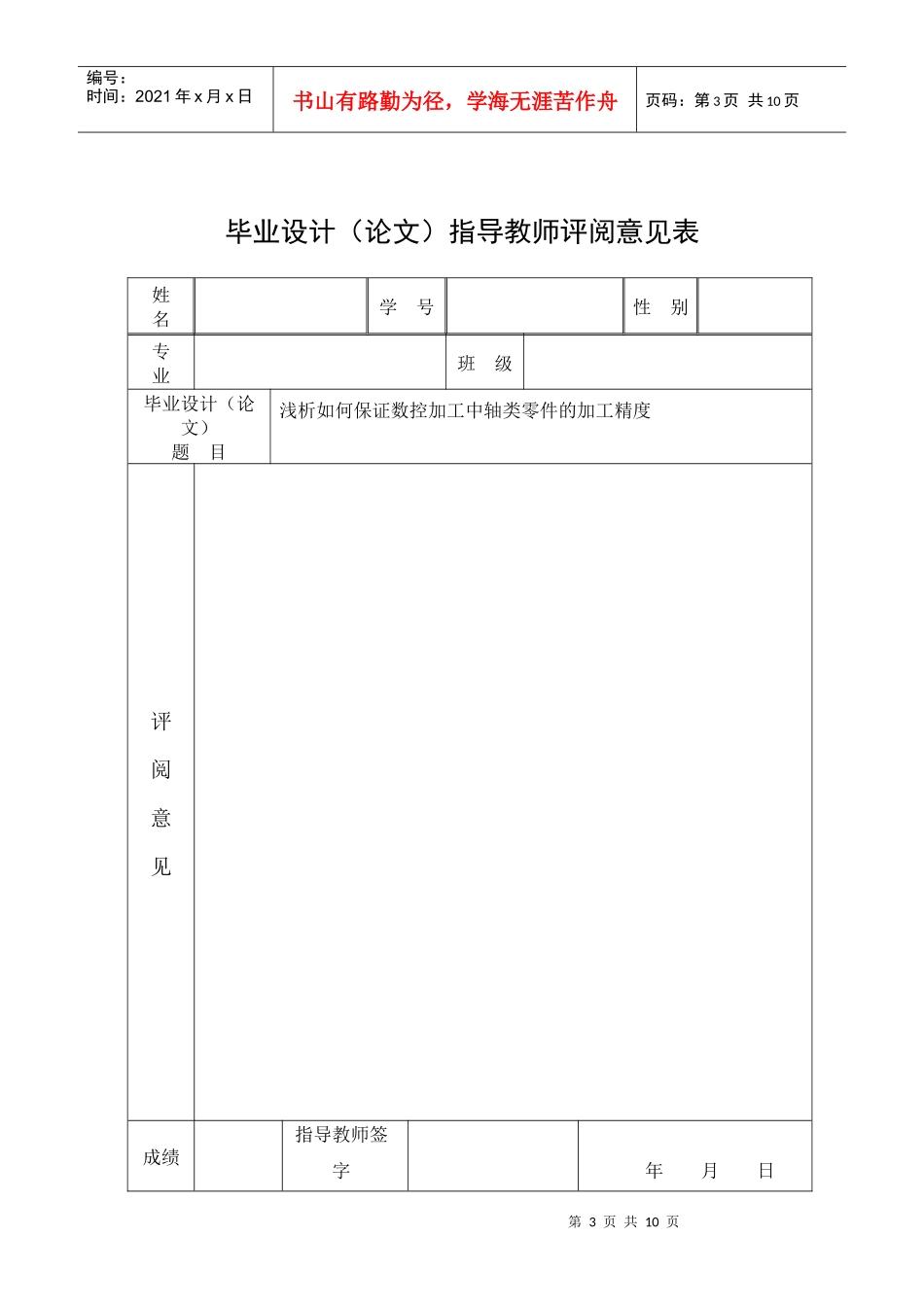

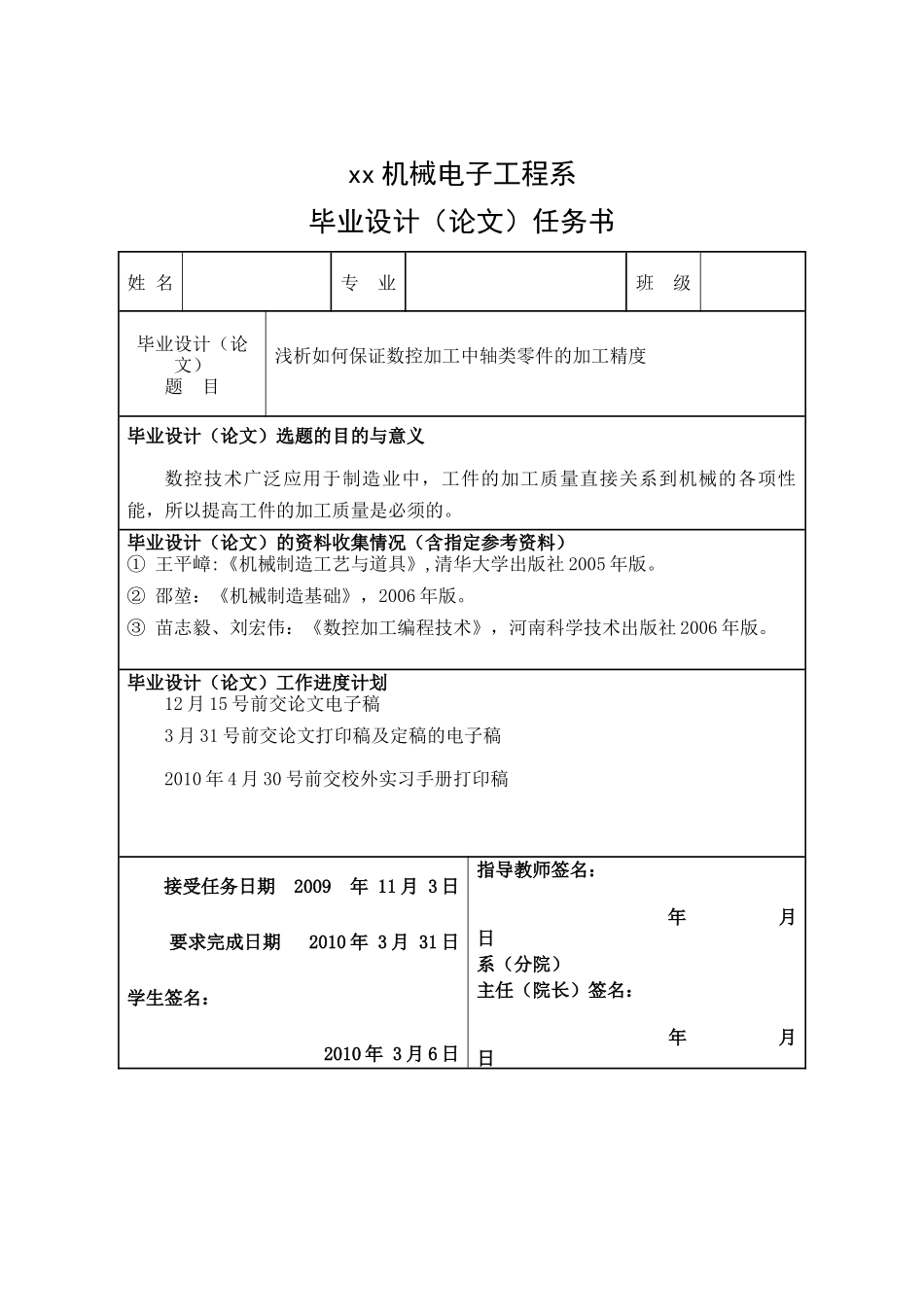

Xx学院毕业设计（论文）题目浅析如何保证数控加工中轴类零工精度系（分院）学生姓名学号专业名称指导教师2010年3月6日xx机械电子工程系毕业设计（论文）任务书姓名专业班级毕业设计（论文）题目浅析如何保证数控加工中轴类零件的加工精度毕业设计（论文）选题的目的与意义数控技术广泛应用于制造业中，工件的加工质量直接关系到机械的各项性能，所以提高工件的加工质量是必须的。毕业设计（论文）的资料收集情况（含指定参考资料）①王平嶂:《机械制造工艺与道具》,清华大学出版社2005年版。②邵堃：《机械制造基础》，2006年版。③苗志毅、刘宏伟：《数控加工编程技术》，河南科学技术出版社2006年版。毕业设计（论文）工作进度计划12月15号前交论文电子稿3月31号前交论文打印稿及定稿的电子稿2010年4月30号前交校外实习手册打印稿接受任务日期2009年11月3日要求完成日期2010年3月31日学生签名：2010年3月6日指导教师签名：年月日系（分院）主任（院长）签名：年月日第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页毕业设计（论文）指导教师评阅意见表姓名学号性别专业班级毕业设计（论文）题目浅析如何保证数控加工中轴类零件的加工精度评阅意见成绩指导教师签字年月日第3页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页毕业设计（论文）答辩意见表姓名学号性别专业班级毕业设计（论文）题目浅析如何保证数控加工中轴类零件的加工精度答辩时间地点答辩小组成员姓名职称学历从事专业组长成员秘书第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页答辩小组意见答辩成绩：答辩小组组长签名：年月日浅析如何保证数控加工中轴类零件的加工精度xx摘要：数控车削加工技术已广泛应用于机械制造行业。在生产企业中，工件的加工质量是生产企业获得经济效益与生存的关键因素。工件的加工包括加工精度和加工表面质量，且工件的加工精度又是保证产品质量的重要环节。起重影响加工精度的关键因素有工件的定位与装夹、编程和加工方法。要保证加工精度就要采用合理的定位与装夹方法以及编程和加工方法。关键词：数控加工轴类零件加工精度一、合理选择工件的定位与装夹方法在工件加工过程中，合理选择工件的定位与装夹方法对保证工件的加工精度起决定性的作用。数控车床对工件的定位有两种：一种是以毛坯表面作为基准面的粗基准；另一种是以加工表面作为基准的精基准。选择粗基准时应尽量选择不加工表面或能牢固、可靠地进行装夹的表面看，注意基准不易重复使用,这样就可以保证加工第6页共10页第5页共10页工件刀柄编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页表面与不加工表面的各项精度。选择精基准时，应尽可能选择设计基准或装配基准作为定位基准，尽量与测量基准重合，这是保证工件加工质量的理想工艺手段。精基准虽然可重复使用，但为了减少定位误差（包括基准不重合误差和基准位移误差），尽量减少重复使用（即多次掉头装夹）。数控车床对工件的装夹要求：首先应具有高的夹紧力；其次，具有高的定位精度，并便于迅速和方便的装、拆工件。数控车床主要用三抓自定心卡盘装夹，其定位方式主要采用心轴、顶块、缺牙爪等。多数情况下数控车床是用来加工轴类零件的，一般短轴工件都采用三抓自定心卡盘直接装夹，因为它装夹非常方便，效率高。但有时工件会产生较大的径向圆跳动，这是切记用锤击的方法来找正。可以将工件轻轻加紧，然后把主轴调到60r/min左右，再用刀柄部轻轻碰工件的右端外径（如图1所示），图1知道外径圆跳动减少到理想状态，最后把工件加紧、夹牢，把主轴转速调高后再进行加工。除一般轴类工件用三抓自定心卡盘直接装夹外，对于一些特殊工件，必须采用合理选择装夹方法，否则对工件的加工质量将带来负面影响。例如：在车削细长轴时，如果采用“一加一顶”方法夹（尾座顶尖不能用固定顶尖），由于刚度不足，细长轴在切削力的作用下发生弯曲变形，加工后将产生鼓形的圆柱误差。合理的装夹方法是用活顶尖顶住轴的...
