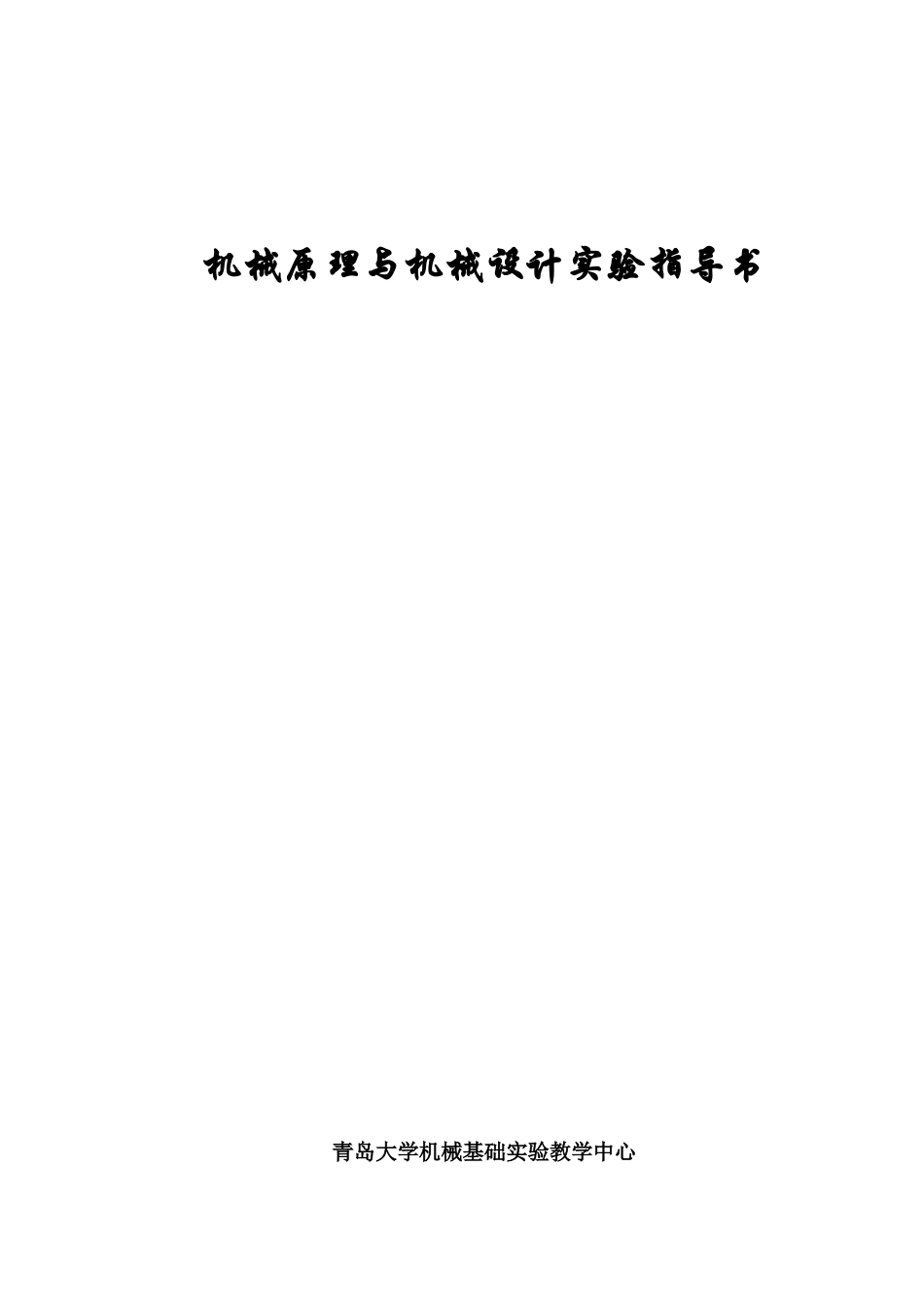

机械原理与机械设计实验指导书青岛大学机械基础实验教学中心第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共81页前言机械原理课程作为机械类专业的一门主干技术基础课，在培养学生综合设计能力的全局中承担着培养学生机械系统方案创新设计能力的任务；机械设计课程是以一般通用零件的设计为核心的设计性课程，是论述零部件的基本设计理论与方法的技术基础课。机械原理和机械设计课程在机械设计系列课程体系中占有十分重要的地位。《机械原理机械设计实验指导书》是结合“机械原理”、“机械设计”课程的具体要求并根据山东省“高等学校基础课实验教学示范中心建设标准”的要求进行编写的，其主要目的是培养学生掌握典型机械的实验方法，获得实验技能的基本训练和创新能力的培养。本书注重了基本实验、提高型实验、研究创新型三种不同类型实验编写。学生做实验由浅到深、由简到繁的学习过程，使学生能系统的掌握本门课程的理论与实践知识。高等学校的实验室是进行教学和科研的重要基地，是积累科学优势的基础。没有实验手段就不可能出科研成果，就没有科学的进步和发展，任何新知识、新科技、新发明、新成果都离不开实验。通过实验可以培养学生的动手能力、设计能力、创新能力、分析问题和解决问题的能力。以适应当前社会新知识、新技术快速发展的需要。本书可作为高等工科学校机械类专业的实验教材也可供非机类专业可供参考。由于水平所限和编写的时间仓促，贻误之处恳切希望广大读者指正。第2页共81页第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共81页目录第一篇机械原理实验第一章实验一机构运动简图的测绘和分析……………………………………………………3第二章实验二齿轮范成实验……………………………………………………………………6第三章实验三渐开线直齿圆柱齿轮参数测定…………………………………………………11第四章实验四回转构件动平衡实验………………………………………………………………15第五章实验五机构运动创新实验………………………………………………………………20第二篇机械设计实验第六章实验六带传动实验………………………………………………………………………27第七章实验七滑动轴承实验……………………………………………………………………36第八章实验八轴系结构设计实验………………………………………………………………44第九章实验九减速器装拆实验…………………………………………………………………54第3页共81页第2页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共81页第一篇机械原理实验第一章实验一机械运动简图的测绘和分析一、实验目的（1）学会根据各类机械实物或模型，绘制机械运动简图；（2）分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自由度的计算方法；（3）加深对机构结构分析的了解。二、实验设备和工具（1）各类典型机构的实物（如：牛头刨床、缝纫机头等）；（2）各类典型机构的模型（如：搅拌机、碎石机等）；（3）钢皮尺、内外卡钳、量角器（根据需要选用）；（4）三角板、铅笔、橡皮、草纸（自备）；（5）“机构运动简图的绘制”电教片及放像机。三、原理和方法1．原理由于机构运动与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略的符号（见教科书或机械设计手册中有关“常用机构和运动副简图符号”的规定）来代替构件和运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。常用符号示例如表1-1所示。2．方法第4页共81页第3页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共81页（1）测绘时使被测绘的机构缓慢运动，从原动构件开始仔细观察机构的运动，分清各个运动单元，从而确定机构的构件数目。（2）根据相互连接的两构件间的接触情况及相对运动的特点，确定各个运动副的种类。（3）在草稿纸上徒手按规定的符号及构件的连接...
